机械设备承载式金属框架底盘结构设计

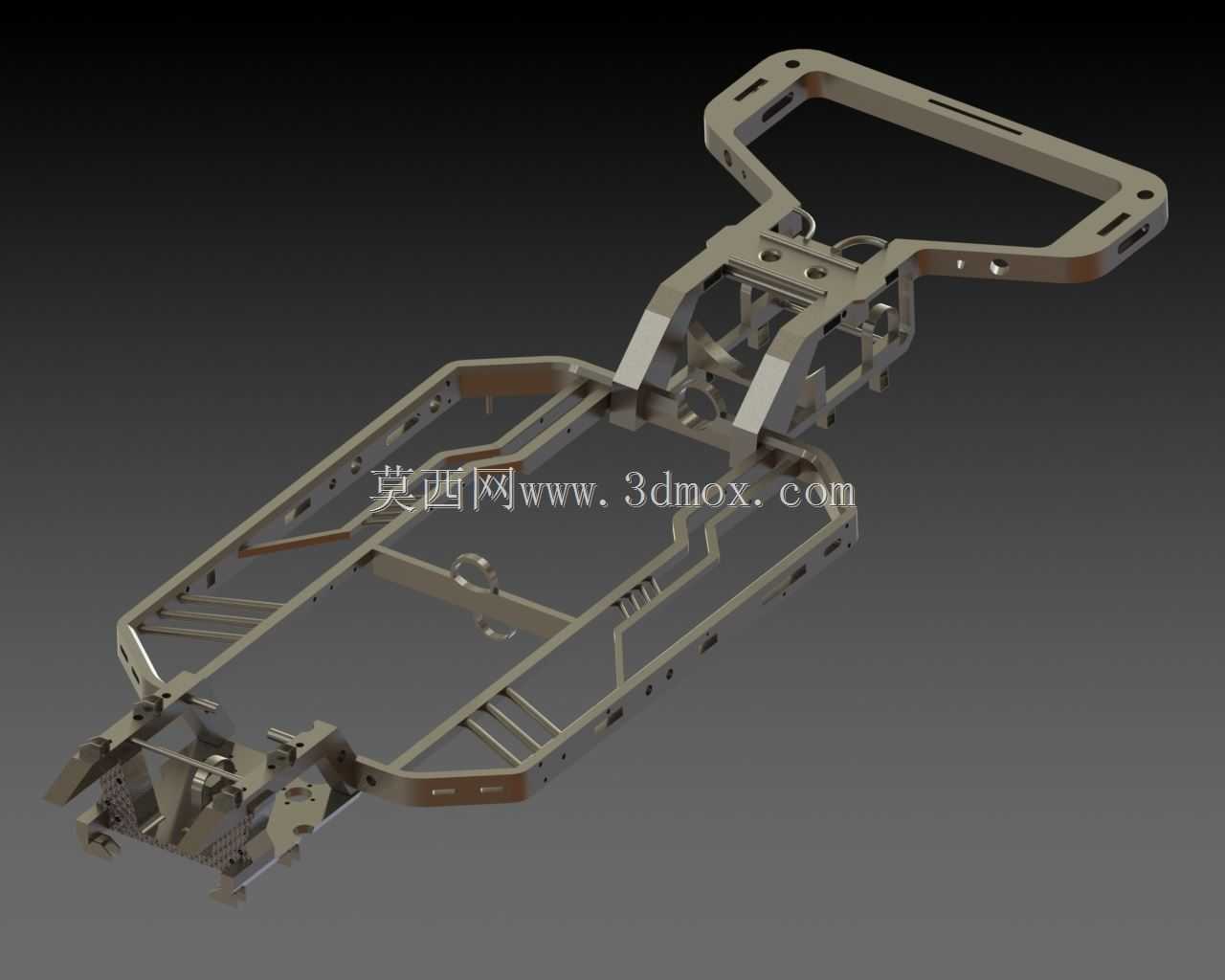

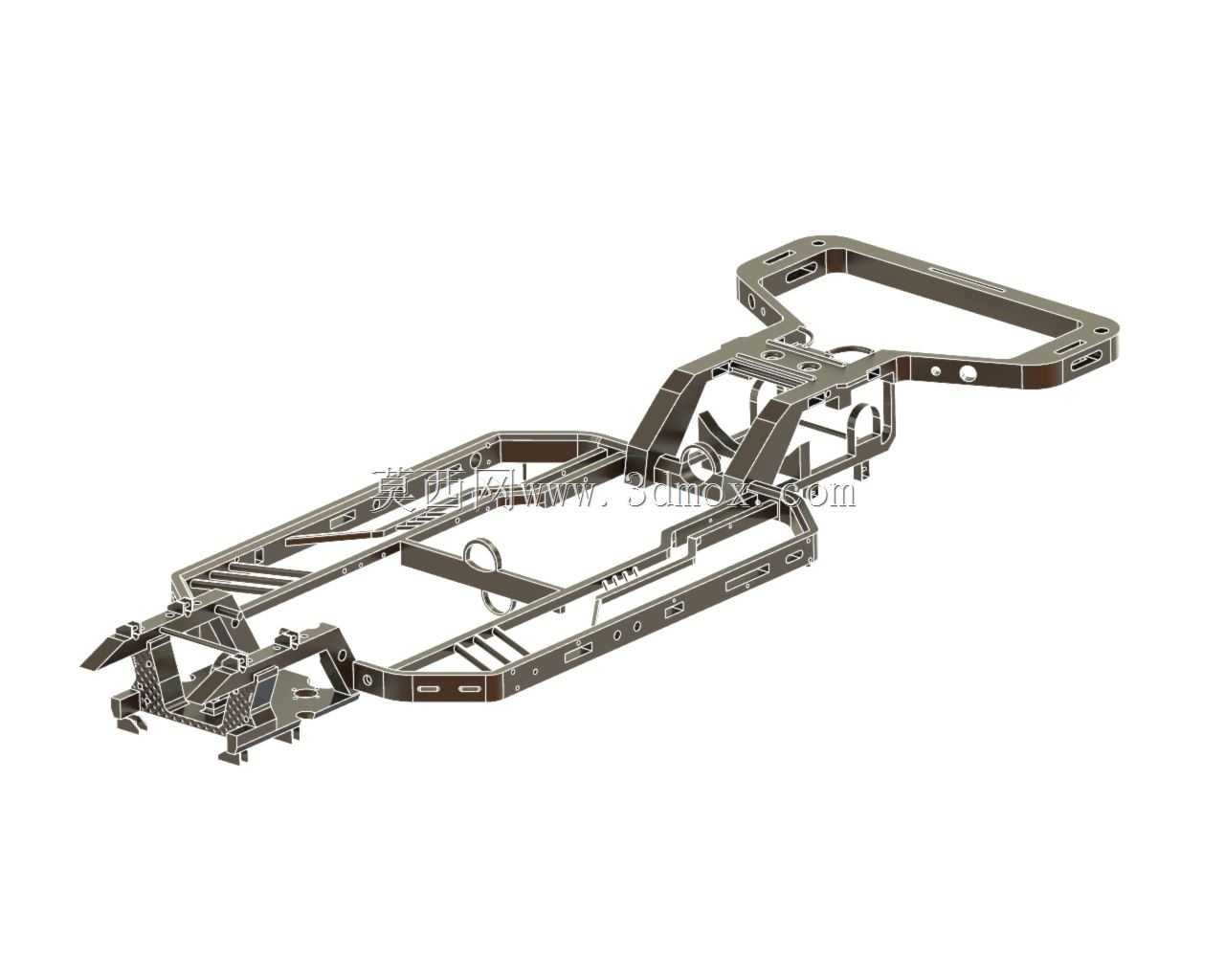

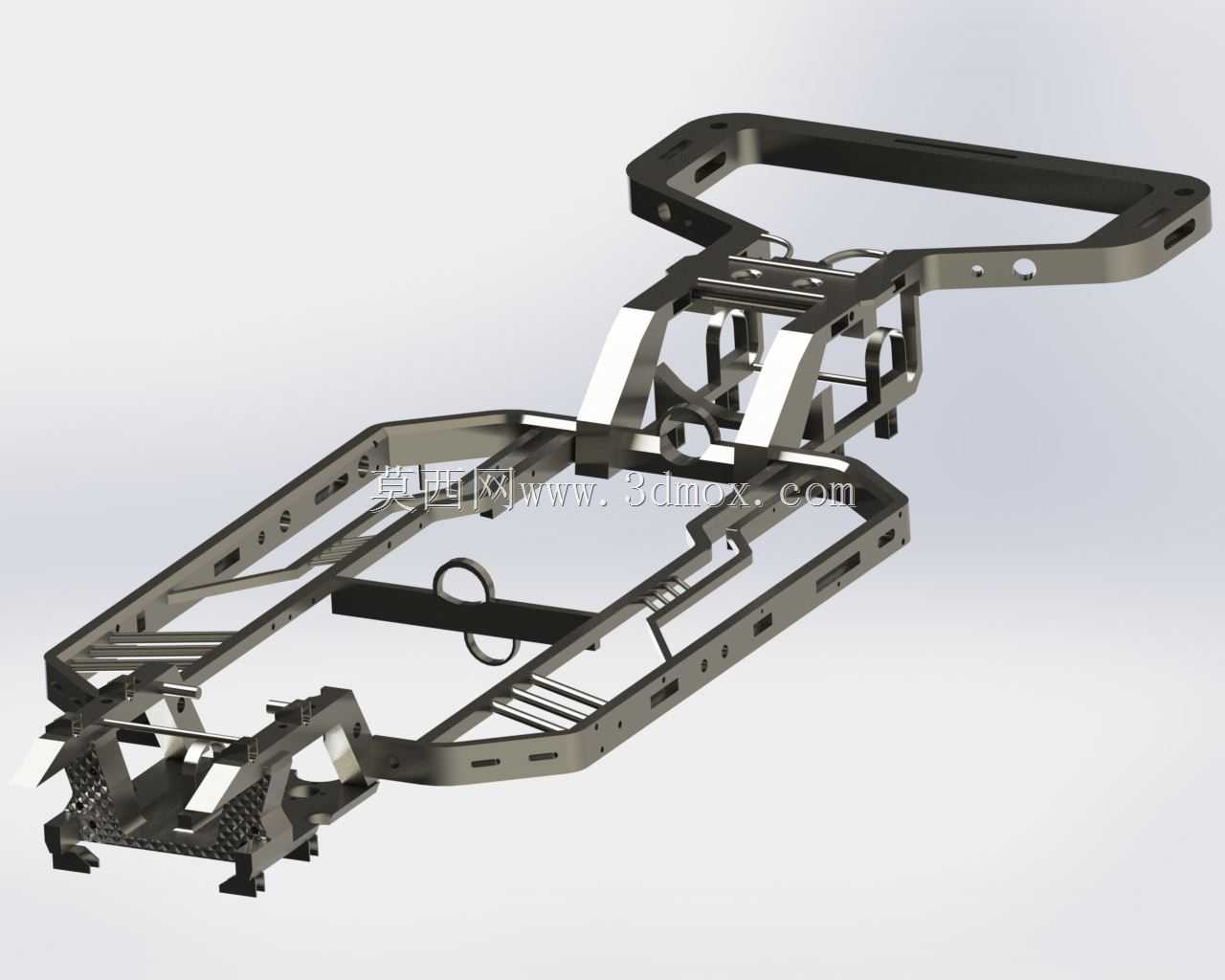

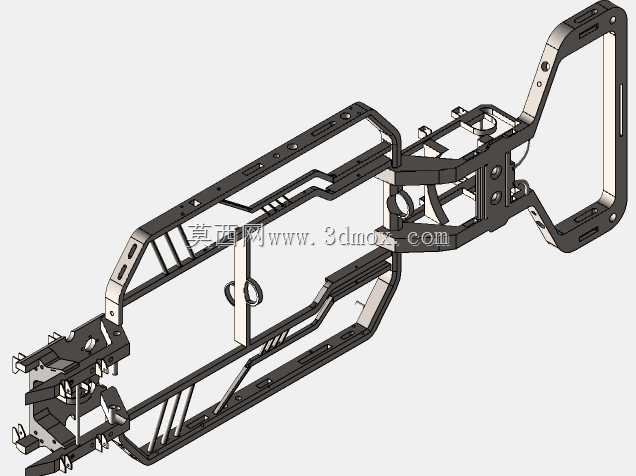

该底盘结构主要面向中小型专用作业机械设备的承载需求，可应用于厂区物料转运小车、小型巡检作业设备、轻型工程机械的下部承载基体，作为整台设备的核心承载骨架，承担上部功能模块的全部重量，同时传递行走过程中地面带来的冲击载荷，保障设备在复杂作业路面行驶时的结构稳定性。在实际作业场景中，这类底盘需要适配非硬化路面的通行需求，能够承受设备启停、转向、越障过程中产生的交变载荷，避免结构出现形变或焊缝开裂问题。从功能特性来看，该底盘采用分层框架式结构设计，前部预留了动力单元与转向机构的安装位，可适配轮式行走组件的安装固定，中部设置多组纵横交错的加强筋梁，能够根据上部设备的布局灵活调整功能模块的安装点位，后部延伸的框架结构可搭载电池组、控制箱等配重部件，平衡整设备的重心分布。框架上预先加工的多组定位孔与安装槽，无需二次打孔即可直接固定各类功能附件，大幅降低整机装配的加工工作量。设计过程中优先考虑了结构的轻量化与承载能力的平衡，主体采用弯折成型的金属型材拼接，在受力集中的连接部位增加了三角加强板结构，既避免了整体铸造底盘的笨重问题，又能保证足够的结构强度，框架边缘做了圆弧过渡处理，减少应力集中点的同时避免装配过程中划伤操作人员。在安装边界方面，该底盘整体采用长条形布局，宽度控制在常规作业通道的通行尺寸范围内，上部安装平面的平整度公差控制在机械装配的通用要求范围内，各安装孔位的位置度匹配常用标准件的安装尺寸，下部预留的行走组件安装空间可适配不同直径的行走轮，前后端的挂接结构可拓展连接牵引装置或附属作业工具，框架中部预留的镂空区域既可以减轻整体自重，也能为线路排布、管路铺设预留足够的穿行空间，方便整机的布线与后期维护检修。
