蒸汽引擎二维装配结构设计方案

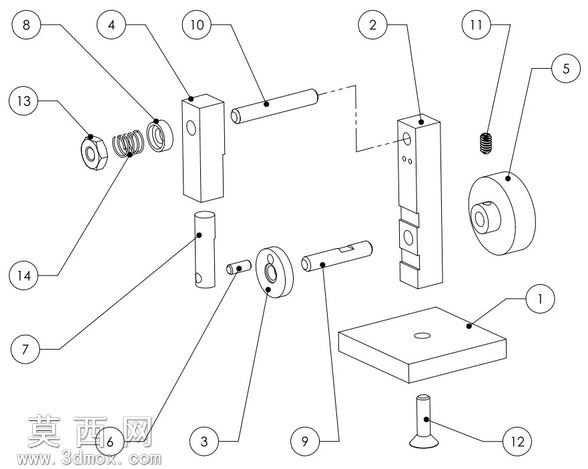

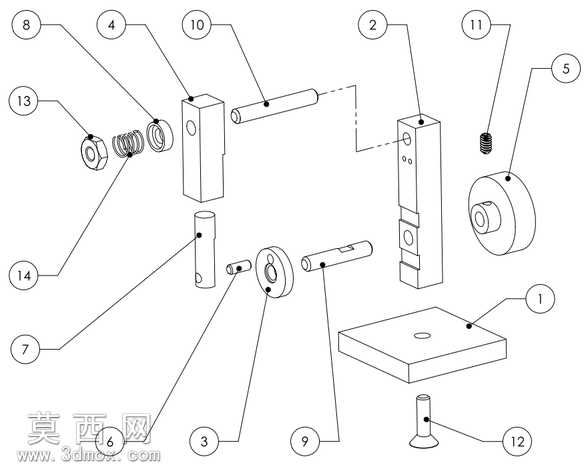

本套设计为蒸汽引擎的二维装配工程设计，以爆炸视图的形式清晰呈现整套动力装置的全部组成零件，完整还原蒸汽引擎的装配逻辑与结构关系。设计过程中先梳理蒸汽引擎的动力传递路径，从基座的定位安装开始，逐一明确缸体、传动杆、活塞组件、紧固件、弹簧复位件、传动轮等核心零件的尺寸配合关系，每个零件都标注了独立的序号，方便对应装配流程与零件明细。在结构设计上，重点考量了蒸汽动力转换的运动合理性：基座作为整套装置的承载基础，设计有精准的定位孔位保证各部件安装同轴度；缸体作为动力发生的核心腔体，预留了蒸汽进出的通路结构与活塞运动的配合空间；传动杆件组采用分段式设计，将活塞的直线往复运动通过铰接结构传递至输出轮，同时搭配弹簧复位零件保证运动循环的连贯性；各类紧固件、密封垫片、限位销等小零件的排布也经过反复校验，既保证装配后整体结构的稳定性，也预留了后期维护拆装的操作空间。整套二维设计严格遵循机械制图规范，线条清晰区分零件轮廓、装配关系与运动示意，能够直接作为三维建模的参考依据，也可用于指导实物的加工装配，完整展现了蒸汽引擎这类经典动力装置的机械结构原理，每个零件的形态、配合位置都经过严谨的尺寸推演，避免出现装配干涉、运动卡滞的问题，同时兼顾了结构的简洁性与动力传递的高效性，还原了传统蒸汽动力装置的经典机械设计逻辑。
