单缸摆动式蒸汽发动机结构演示动画

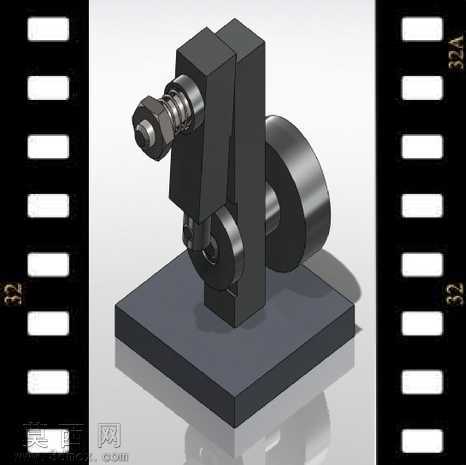

本作品为单缸摆动式蒸汽发动机的三维结构演示动画，建模阶段采用自底向上的装配设计思路，首先完成各基础零部件的独立建模：底座部分采用带倒角的长方体结构，通过拉伸凸台命令生成实体，对安装支撑柱的位置做了沉孔定位设计，保证支撑立柱与底座的装配垂直度；支撑立柱为竖直长方体结构，上部预留了活塞摆臂的铰接安装孔，下部预留了曲柄轴的穿装孔位，孔位同轴度公差在建模时通过同轴心配合约束严格控制。动力输出部分的飞轮采用圆盘式结构，中心轴段做了轴径变化设计，与曲柄轴采用过盈配合的装配约束，飞轮边缘做了圆角处理避免应力集中。曲柄连杆机构部分，偏心曲柄轮通过键连接与主轴实现周向固定，连杆两端分别做了铰接孔设计，一端与曲柄轮偏心轴铰接，另一端与活塞摆臂下端铰接，活塞摆臂上部集成了活塞与配气阀结构，前端的调节螺栓用于调整配气行程，螺栓与摆臂采用螺纹配合约束，弹簧垫片与锁紧螺母的细节均做了还原建模。渲染阶段采用哑光金属材质模拟铸铁机身，金属光泽材质模拟加工后的轴类零件，黑色橡胶材质模拟缓冲部件，地面添加了柔和的反射效果提升真实感，光照采用三点布光方案，主光源从斜上方投射突出结构轮廓，辅光源补光消除暗部死黑，背光源勾勒零件边缘提升层次感。动画部分完整还原蒸汽发动机的工作循环：高压蒸汽进入气缸推动活塞摆臂摆动，通过连杆带动曲柄轮做圆周运动，进而带动飞轮储存转动惯量维持运转连续性，动画完整展示了配气机构随活塞运动切换进排气状态的全过程，各铰接副的转动、配合面的相对运动均做了无干涉的运动仿真，清晰呈现了蒸汽动力从直线往复运动转化为旋转运动的机械原理，所有零件的运动轨迹均符合真实机械运动规律，无穿模、错位等仿真错误，可直观展示该类微型蒸汽发动机的完整工作逻辑与结构组成。
