汪克尔引擎转子与传动轴结构设计

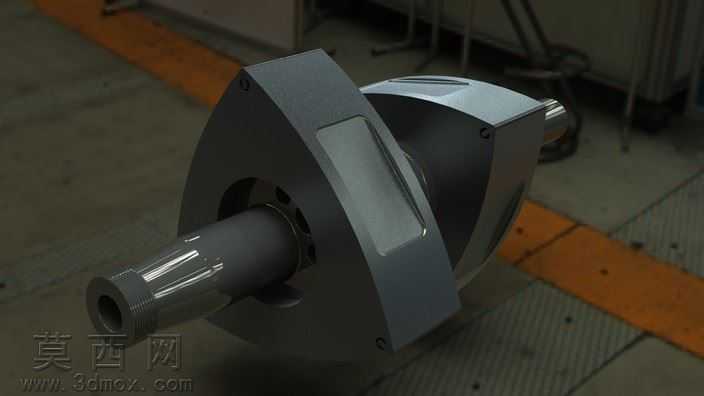

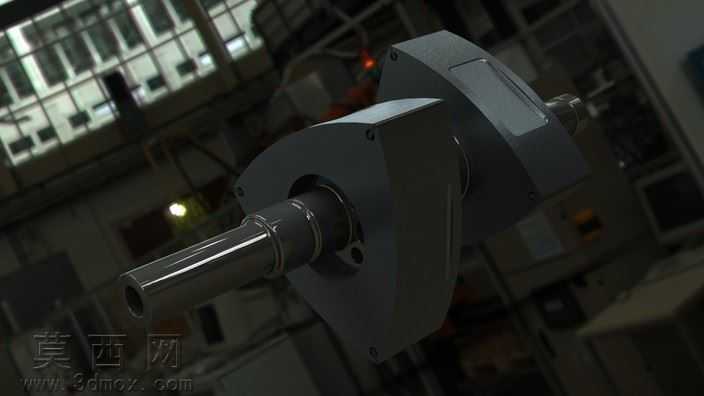

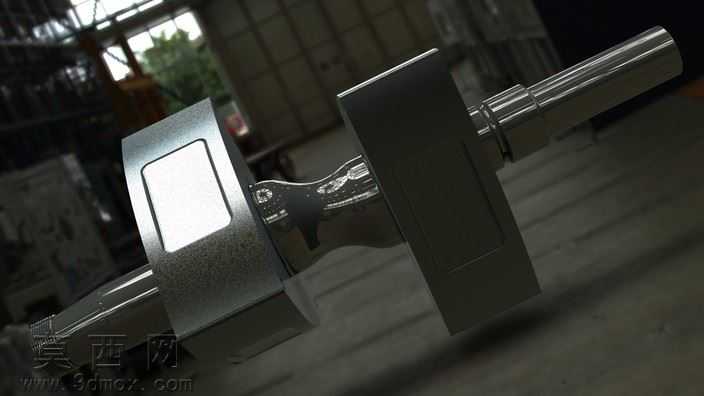

本作品为汪克尔引擎核心的转子与传动轴三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循汪克尔引擎的工作原理与机械配合公差要求，还原三角转子与偏心输出轴的核心配合结构。建模阶段首先完成偏心轴的参数绘制，依据转子的偏心距、回转半径确定轴段的阶梯尺寸，对轴上的定位台肩、配合轴颈、输出端连接结构逐一进行特征建模，保证各轴段的同轴度、配合面尺寸精度符合机械设计规范。转子部分采用三角弧形轮廓的参数化绘制，严格按照汪克尔引擎的型线方程生成转子的三个密封面轮廓，对转子上的减重槽、密封件安装槽、轴孔配合结构进行精细化特征构建，还原转子内部的减重结构与定位结构，保证转子的质心位置符合动平衡设计要求。材质渲染阶段，为金属结构件赋予了接近实际加工金属的材质属性，轴类零件采用高反光的镀铬钢材材质表现，转子部分采用哑光磨砂的合金钢材质感，通过场景光影的调整突出零件的金属质感与结构棱角，渲染效果还原了金属机加工零件的真实视觉表现，清晰展现各部件的结构细节与配合关系。结构设计上重点还原了转子与偏心轴的装配配合关系，明确了转子在偏心轴上的安装定位方式，展现了汪克尔引擎区别于传统往复式引擎的核心旋转结构，省略了外围的缸体、密封件、进排气结构，聚焦核心运动部件的结构形态，可用于汪克尔引擎原理演示、核心部件结构教学参考，也可作为相关动力装置设计的结构参考素材，帮助设计者理解旋转活塞式发动机的核心运动部件构造逻辑。
