V型六缸发动机曲柄连杆机构三维结构

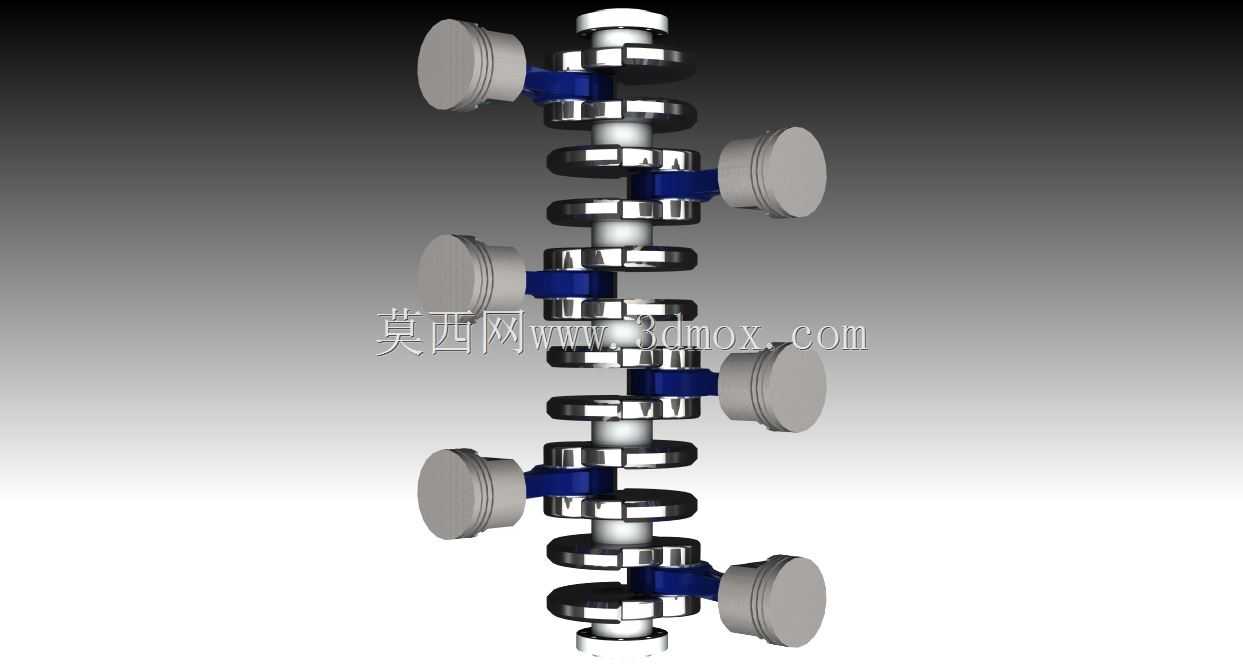

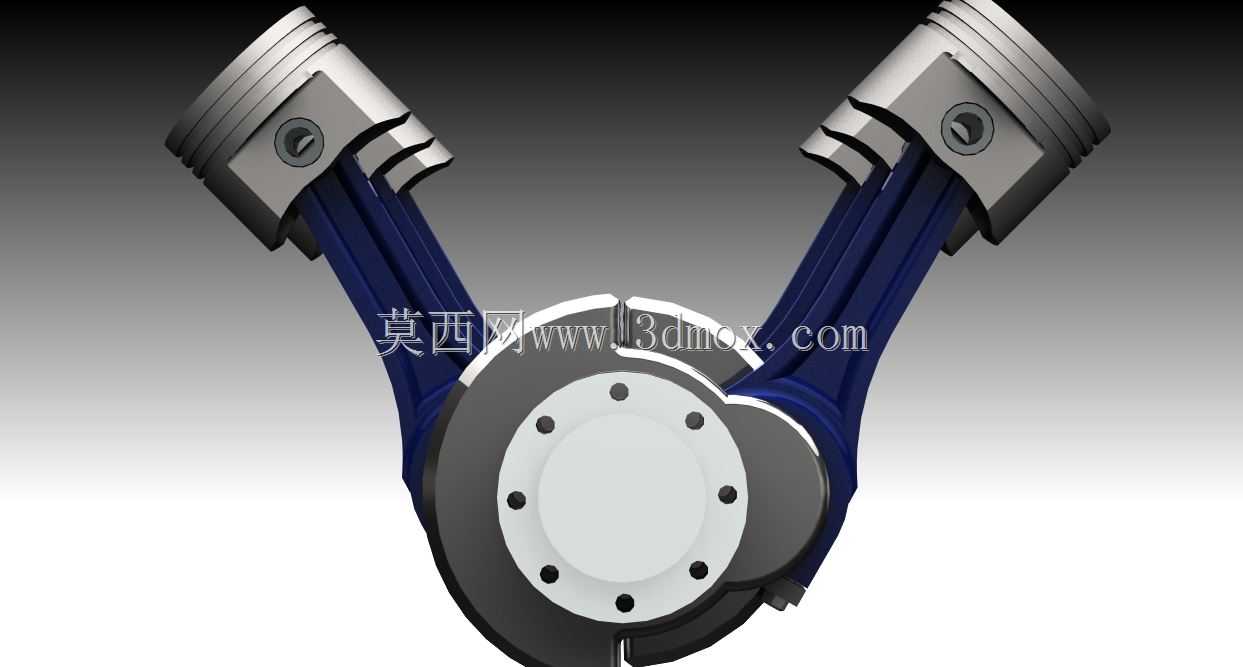

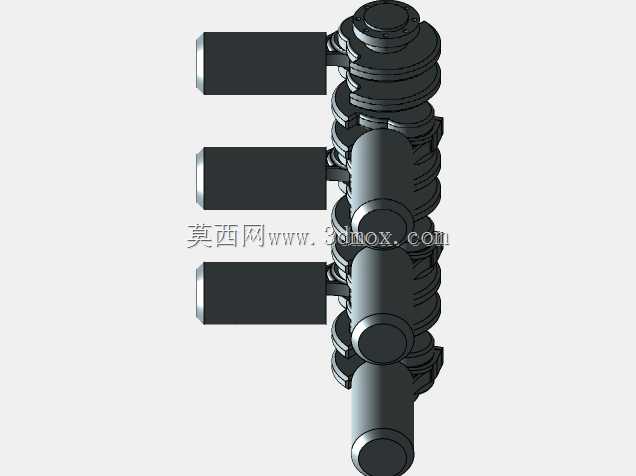

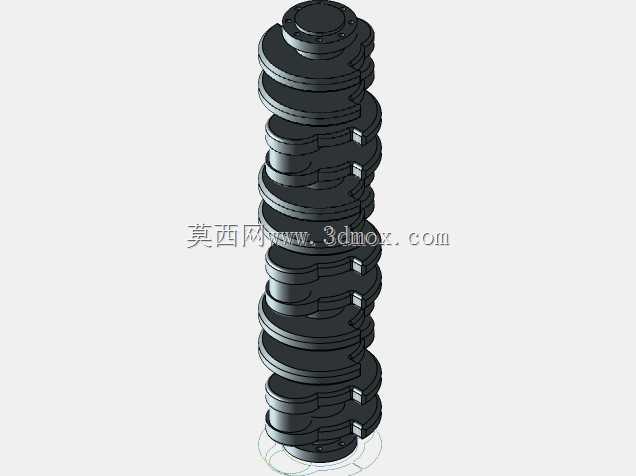

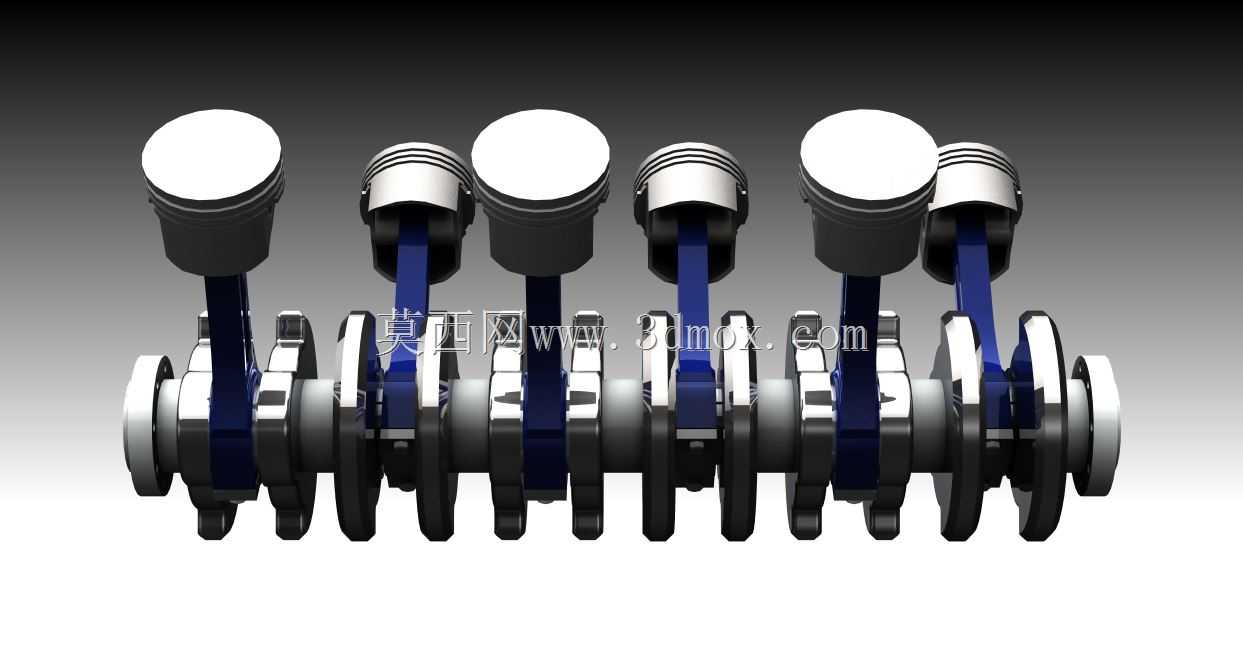

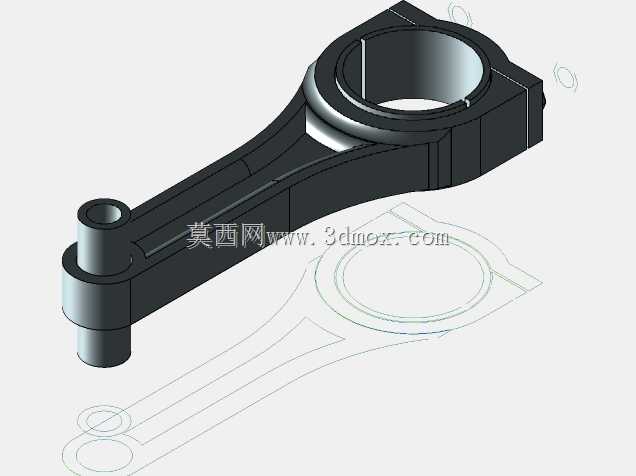

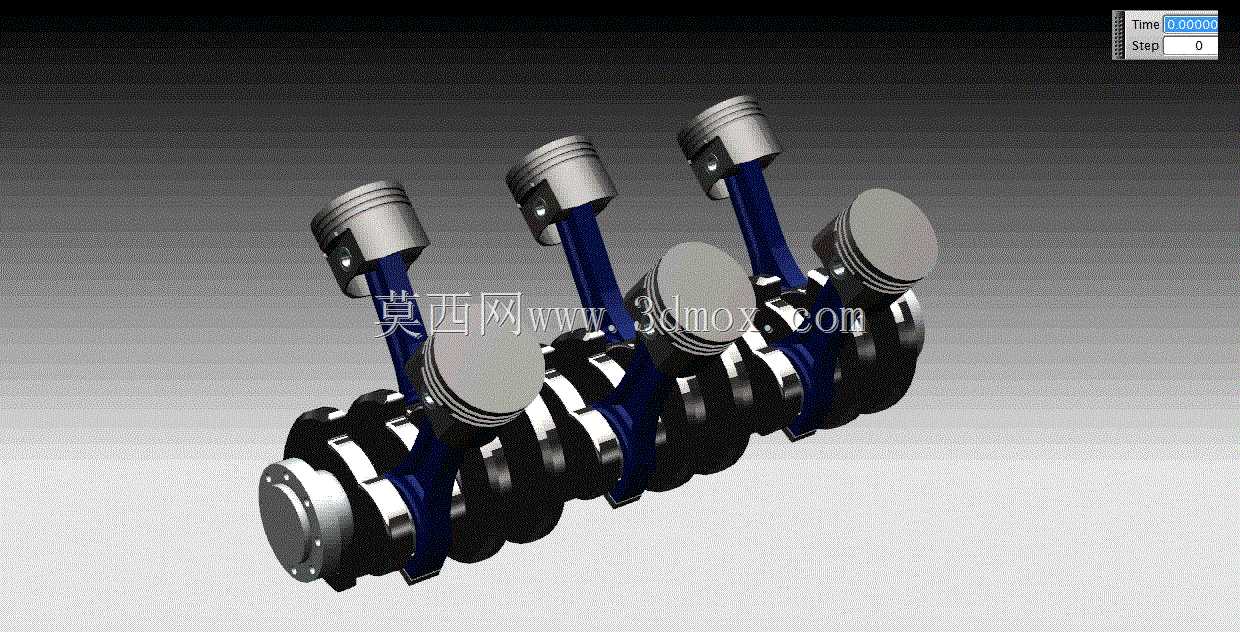

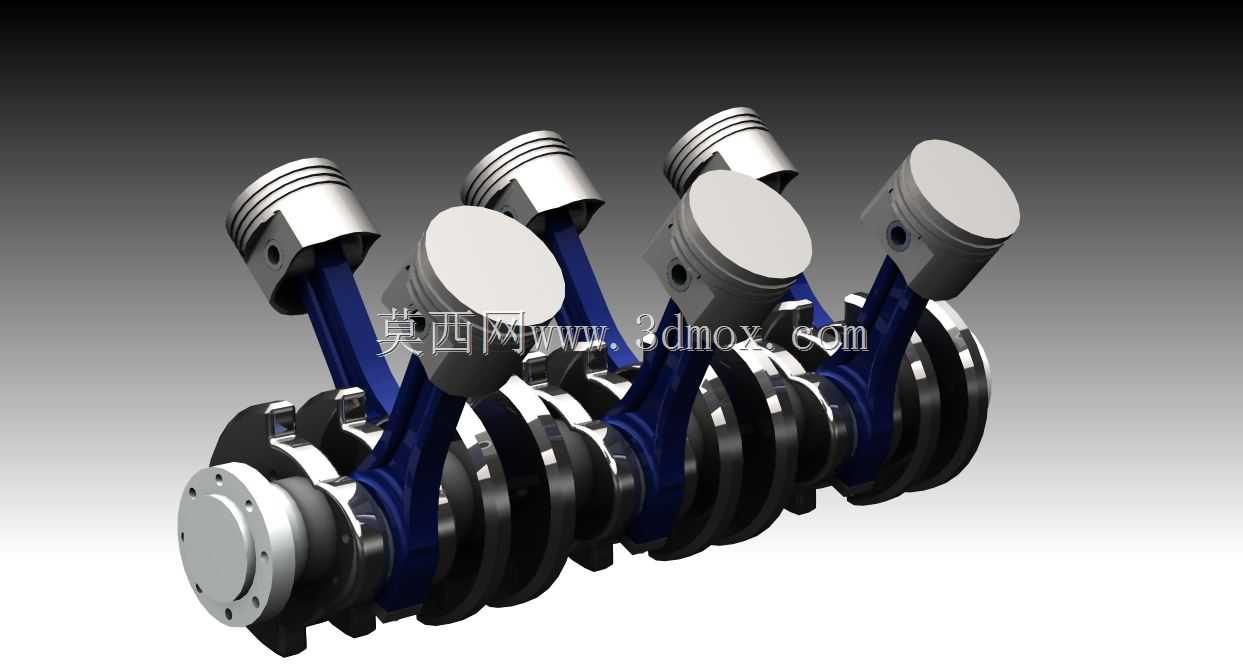

该三维结构还原了V型六缸内燃机核心的曲柄连杆传动部分，是汽车、高性能乘用车辆动力系统的核心组成单元，广泛适配于大排量乘用车、高性能跑车以及部分轻型动力设备的动力输出场景，承担着将燃料燃烧产生的热能转化为旋转机械能的核心功能，是整车动力输出的源头载体。从结构功能来看，这套机构完整呈现了活塞、连杆、曲轴的配合逻辑：六个活塞分为两列呈V型夹角排布，相比直列六缸结构大幅缩短了整机的轴向长度，能够有效压缩动力舱的纵向安装空间，适配前置后驱、中置引擎等多种整车布局形式；每个活塞通过活塞销与对应连杆铰接，连杆下端与曲轴的连杆轴颈配合，将活塞的上下往复直线运动精准转化为曲轴的旋转运动，最终向外输出扭矩驱动传动系统工作。设计层面上，该结构清晰展现了V6引擎的点火顺序对应的曲柄相位排布，相邻气缸的做功行程能够实现平顺衔接，相比四缸机型拥有更小的运转振动与更线性的动力输出特性，曲轴上的平衡配重结构也完整呈现，用于抵消活塞连杆组往复运动产生的惯性力，提升整机运转的平顺性，降低高速工况下的整机振动与噪音水平。从安装边界来看，该结构的轴向尺寸紧凑，两列气缸的V型夹角设计让整机的横向与纵向尺寸都得到有效控制，能够在有限的动力舱空间内完成布置，同时预留出与缸盖、配气机构、油底壳、飞轮壳等外围部件的安装配合接口，曲柄轴的两端分别预留了前端轮系安装位与后端动力输出法兰位，可直接对接前端附件驱动系统与后端的变速箱传动单元，满足整机装配的尺寸配合要求。这套结构可用于动力系统的结构原理教学、新机型开发阶段的机构运动验证，也可作为汽车维修培训的直观演示载体，帮助技术人员清晰理解V型引擎的动力传递逻辑与部件配合关系，在产品开发阶段还可用于运动干涉检查，验证活塞在上止点、下止点位置时与连杆、曲轴的配合间隙，提前规避结构设计中的干涉风险，缩短动力总成的开发验证周期。
