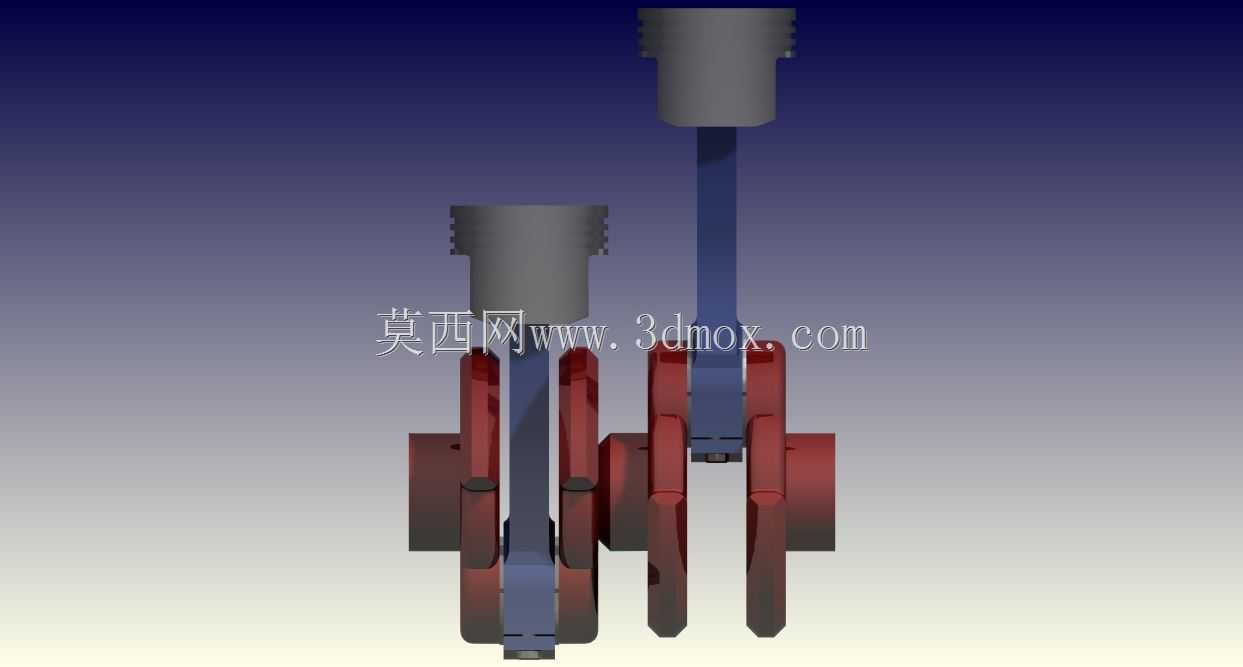

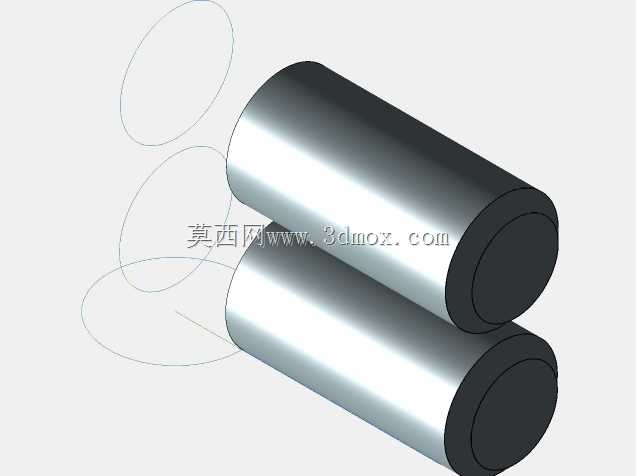

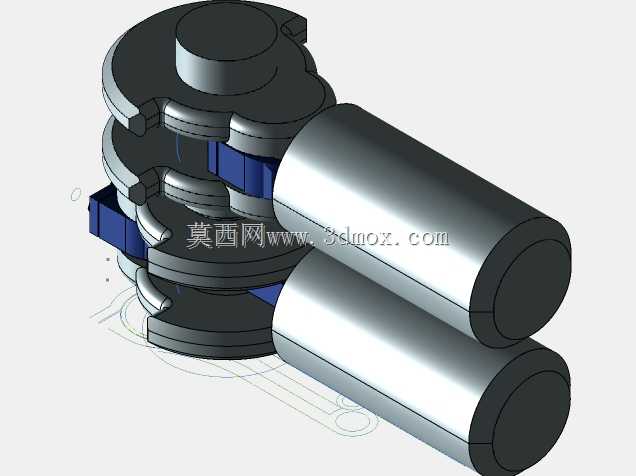

直列双缸动力总成曲柄活塞结构展示

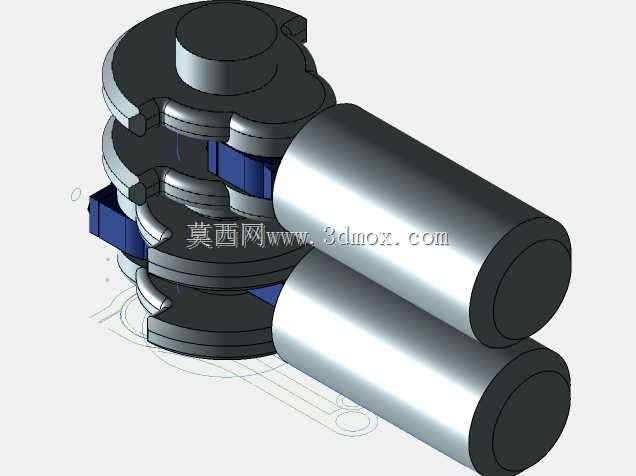

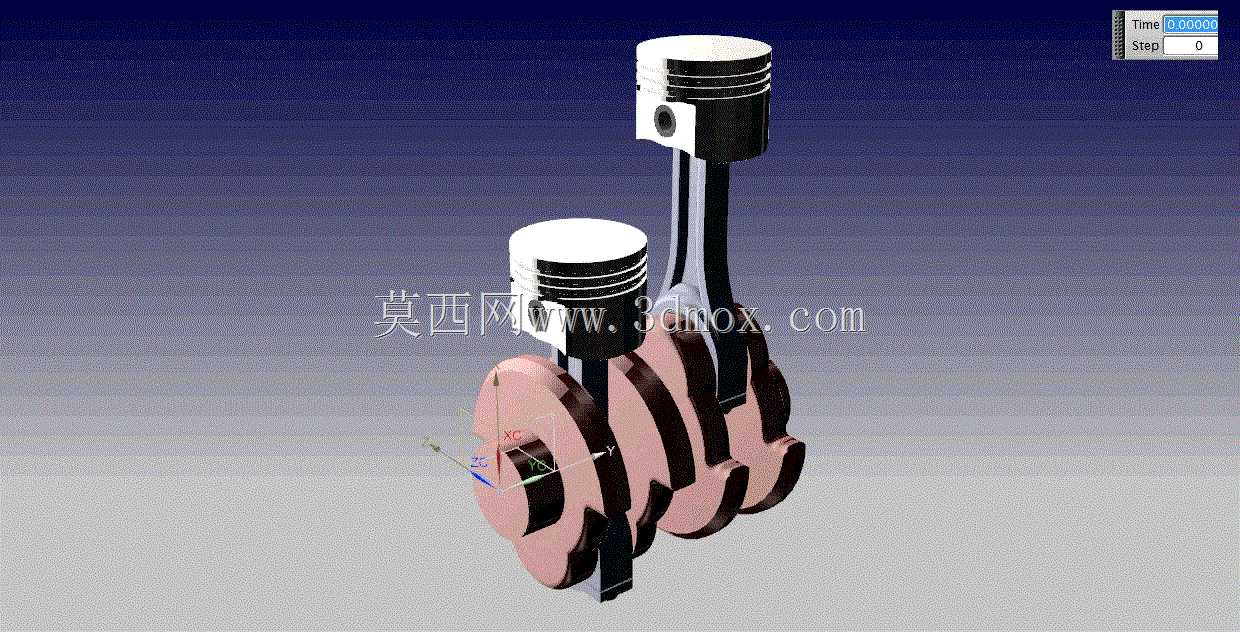

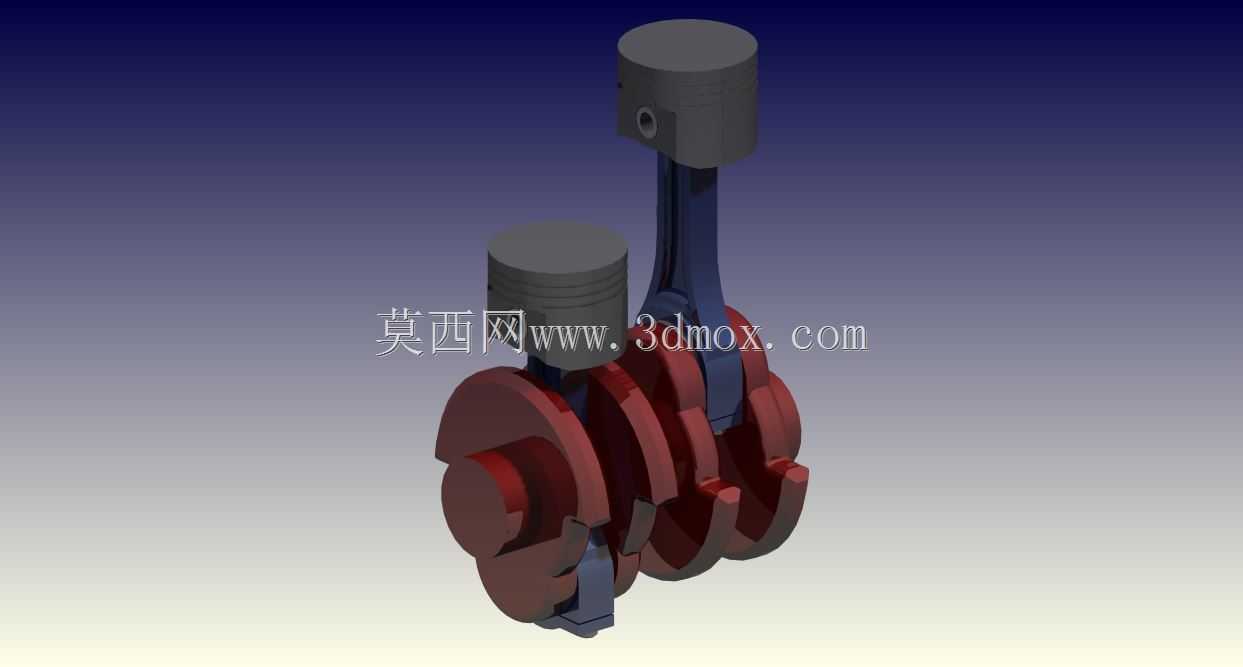

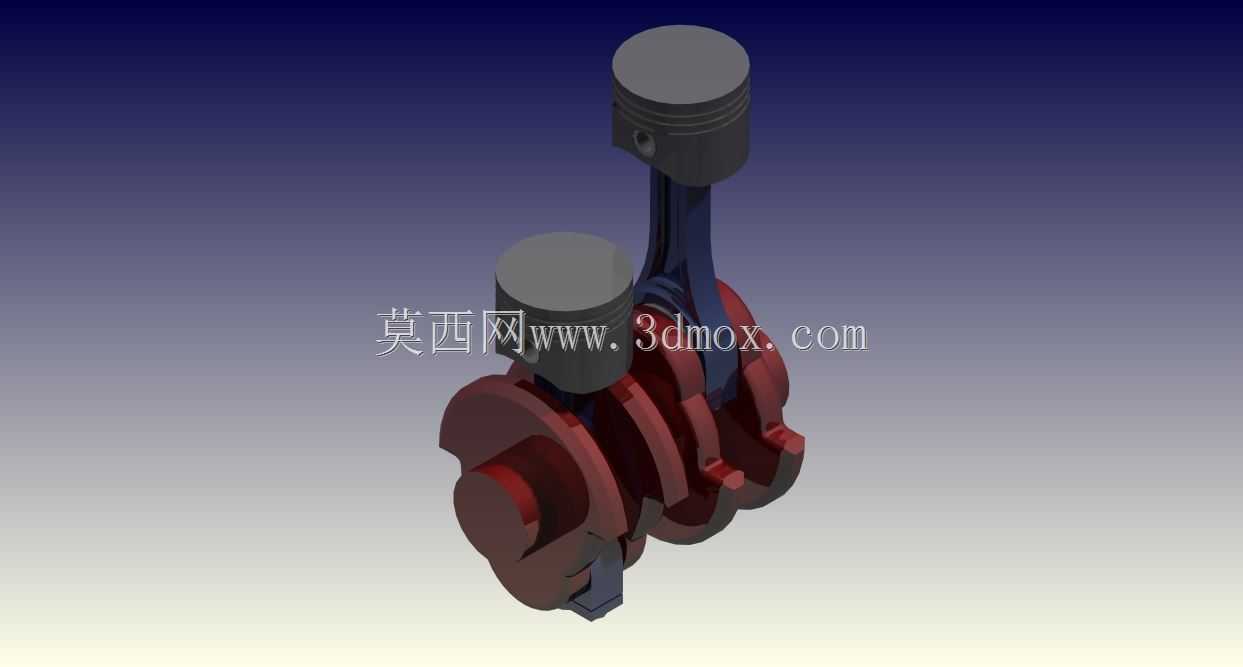

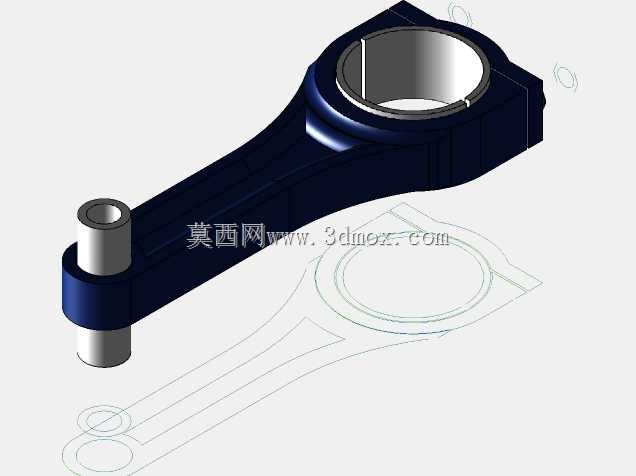

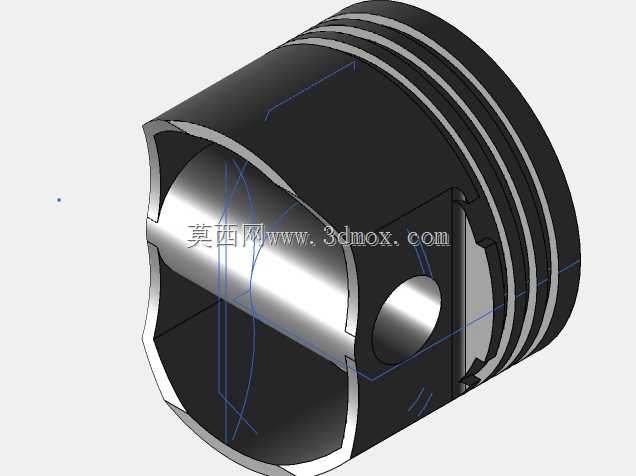

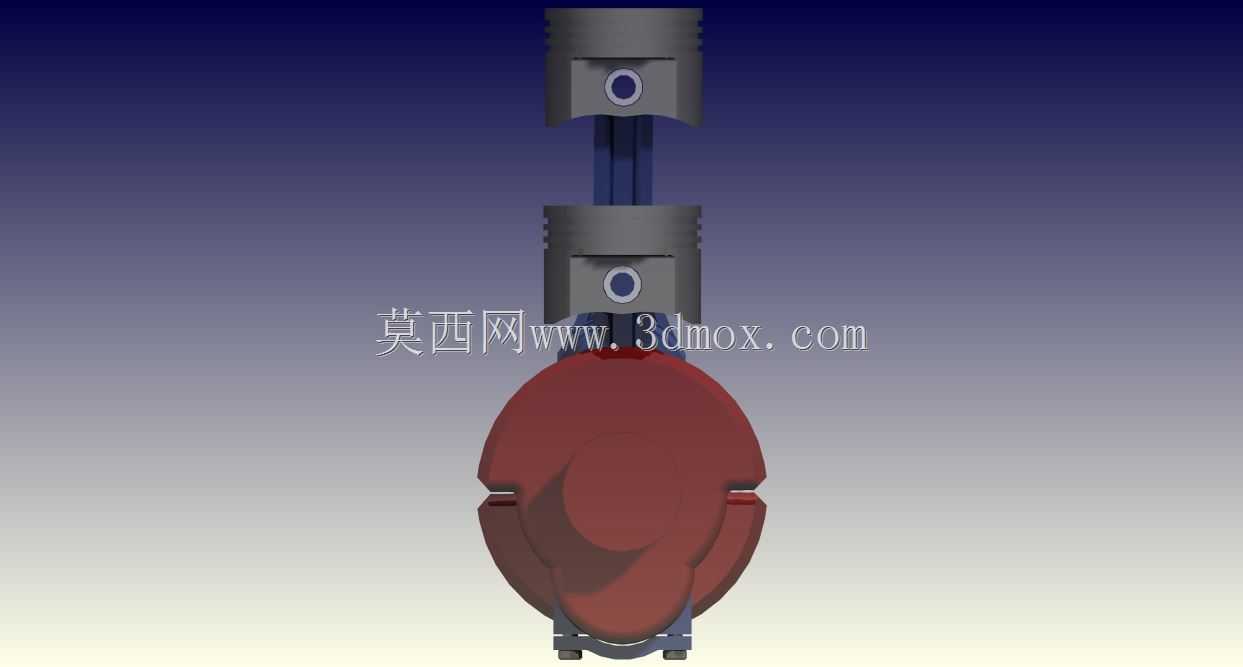

该结构为直列双缸动力单元的核心运动组件，广泛适配小排量两轮摩托车、轻型全地形车、小型通用动力机组等场景，是内燃动力设备中将燃料燃烧热能转化为旋转机械能的核心执行部分。整套组件采用直列并排的双缸布局，相比单缸结构拥有更平顺的动力输出特性，相比多缸大排量结构拥有更紧凑的体积优势，能够在有限的动力舱空间内完成布置，适配对整机重量、安装尺寸有严格限制的轻型动力设备需求。组件核心包含活塞、连杆、曲轴三个核心运动部件，活塞部分采用三道环槽设计，分别适配气环与油环的安装，保证燃烧室密封效果的同时完成缸壁润滑油的刮除控制，活塞销孔采用偏置设计，能够降低活塞换向过程中对缸壁的敲击异响，提升整机运行的平顺性。连杆部分采用工字型截面结构，在保证结构强度、满足往复冲击载荷承载要求的前提下尽可能降低自身重量，减少往复运动产生的惯性力，大小端分别适配活塞销与曲轴曲柄销的安装，配合轴瓦结构降低运动过程中的摩擦损耗。曲轴部分采用整体式锻造结构的设计思路，两个曲柄销呈180度相位布置，能够让两个活塞的往复运动形成对冲，抵消部分一阶往复惯性力，降低整机运行过程中的振动幅度，曲轴两端分别预留动力输出端与正时驱动端的安装接口，可直接匹配离合器、正时链轮、磁电机等外围附件的安装边界。整套结构的安装边界围绕直列双缸的缸体中心距设定，活塞行程与缸径的匹配经过运动校核，保证活塞运行到上下止点时不会与缸盖、曲轴箱发生运动干涉，所有运动部件的配合间隙都预留了热膨胀余量，能够适配内燃机组工作时的高温工况，在满足动力输出要求的同时兼顾运行可靠性与使用寿命，可作为小排量双缸动力设备开发过程中的结构参考，也可用于动力原理教学的结构演示使用。
