立式多工位压装组装作业设备结构设计

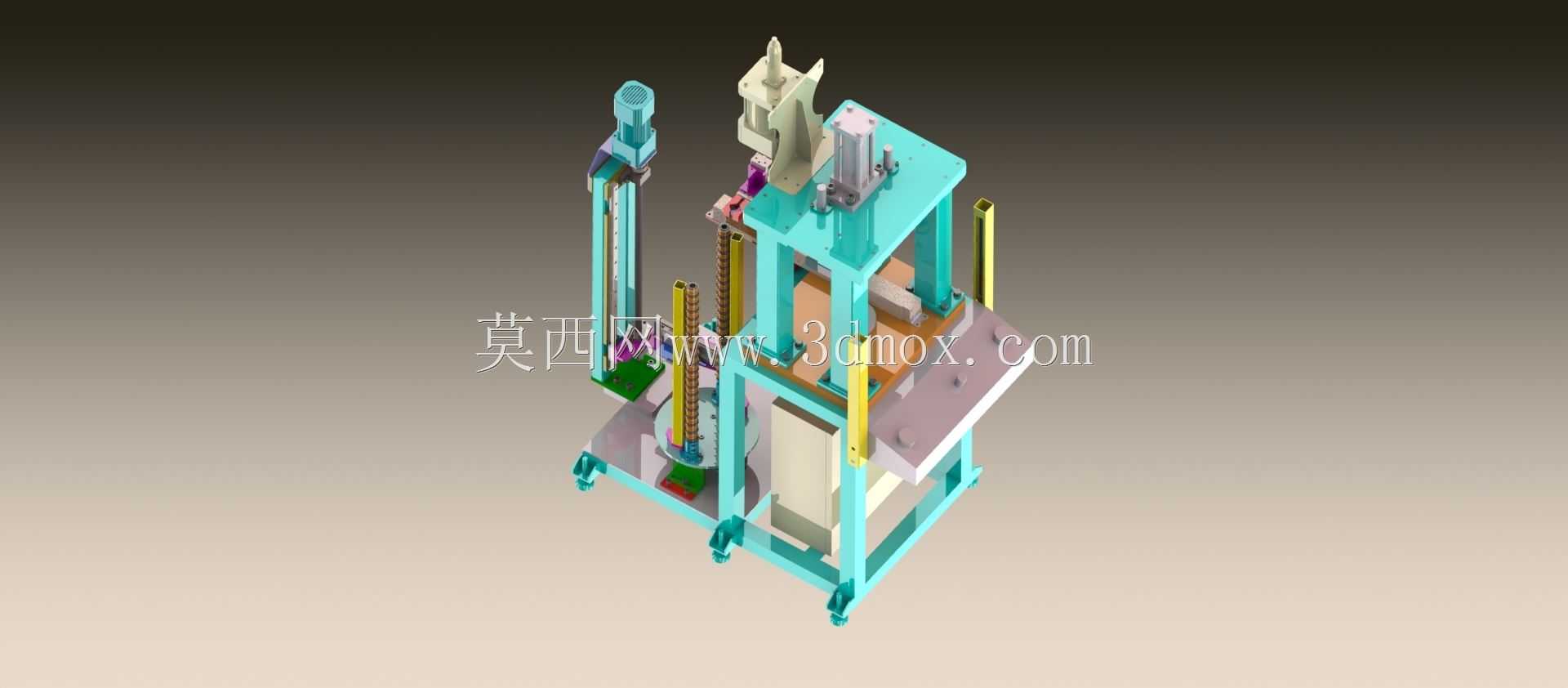

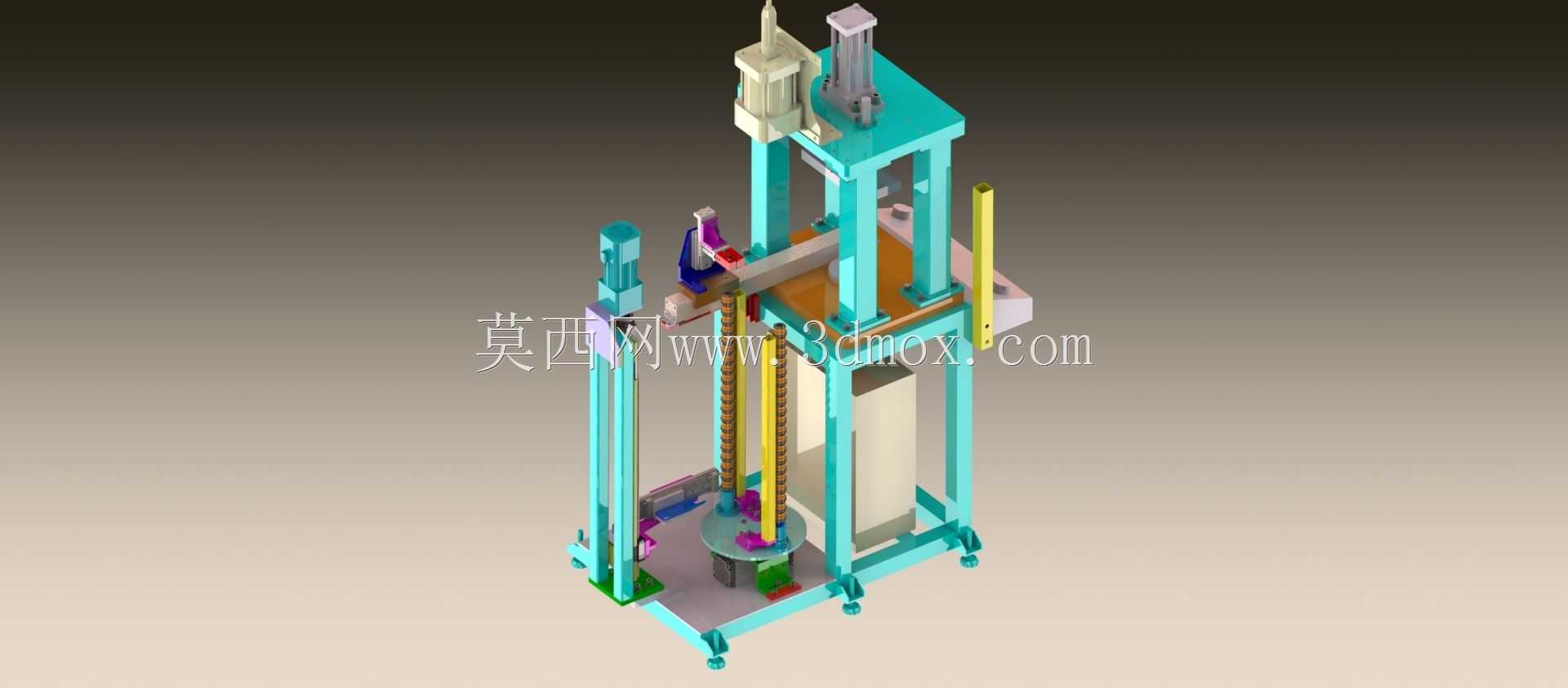

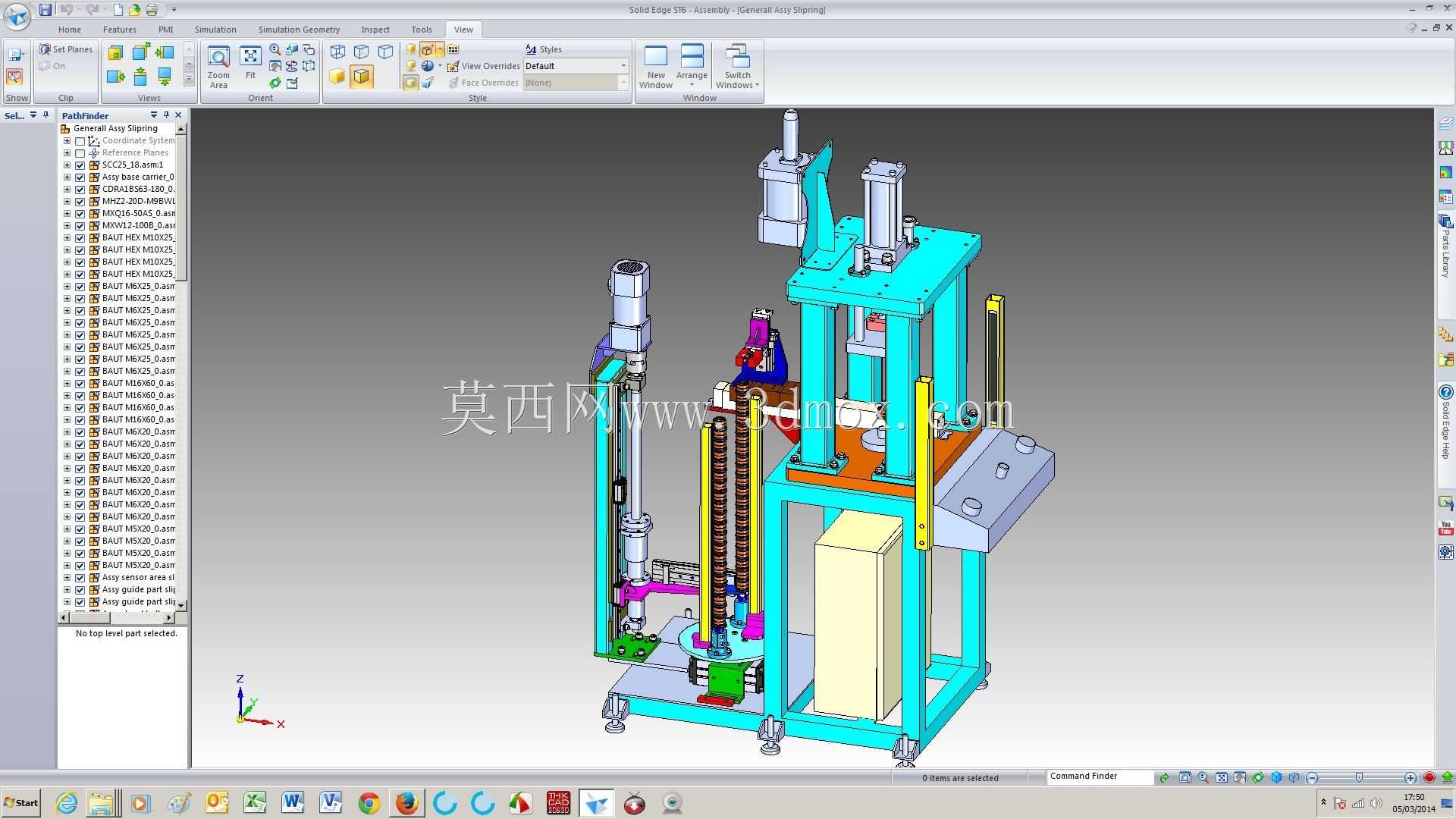

这款立式结构的压装组装设备，主要面向中小尺寸零部件的精密压装、组件嵌合装配场景，常见于电子接插件压合、小型五金件铆接、塑胶壳体与金属嵌件组装、汽配小零件压装等生产环节，可适配流水线旁的定点工位作业，也可作为独立工序单元完成单工序压装作业，替代传统手动压合的作业模式，降低人工操作的力度偏差与对位误差，提升装配环节的一致性与良品率。设备整体采用立式框架式机架结构，底部为方管焊接的方形支撑底座，底座四角配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，避免长期作业出现机架倾斜导致的压装同轴度偏差；底座上方设置多层安装托板，分别用于布置动力组件、导向传动结构、工件定位工装以及压装执行端，整体布局紧凑，占用车间地面面积极小，可灵活放置在流水线侧边、小型加工车间的零散工位区域，适配小批量多品种的柔性生产需求。设备的核心压装执行单元布置在机架顶部平台，采用竖向布置的动力输出结构，搭配双列直线导轨作为压头的运动导向部件，导轨侧方设置行程限位块，可根据不同工件的压合行程调整限位位置，适配不同高度工件的压装需求，避免压头超程损坏工件或设备自身结构；压头侧方设置有对位检测组件，可在压装前确认工件放置位置是否准确，若出现工件偏位、漏放的情况可及时触发停机提示，避免压废工件。设备两侧设置有竖向布置的辅助上料导向结构，可配合人工上料时的工件预定位，也可拓展连接自动送料轨道实现半自动上料作业，降低操作人员的对位难度；机架中部的工装安装板采用可快拆设计，更换不同产品的压装工装时，仅需松开安装板的锁紧件即可完成工装切换，无需重新校准压头与工装的同轴度，缩短换型调试的时间成本。设备的电气与气动控制元件集中布置在机架后侧的安装区域，与作业区域完全分隔，避免压装过程中的碎屑、油污污染控制元件，同时预留有标准通讯接口，可对接上下游的自动化设备，拓展为全自动化压装生产线的作业单元。整体结构设计充分考虑了小型加工场景的使用需求，没有冗余的复杂结构，维护保养便捷，普通机修人员即可完成日常的润滑、易损件更换等维护工作，压装力度与行程可根据工艺需求灵活调整，可覆盖多数小型零部件的压装装配工艺要求，在保证压装精度的同时，兼顾了设备的通用性与使用成本控制。
