多工位连续冲压级进模结构设计

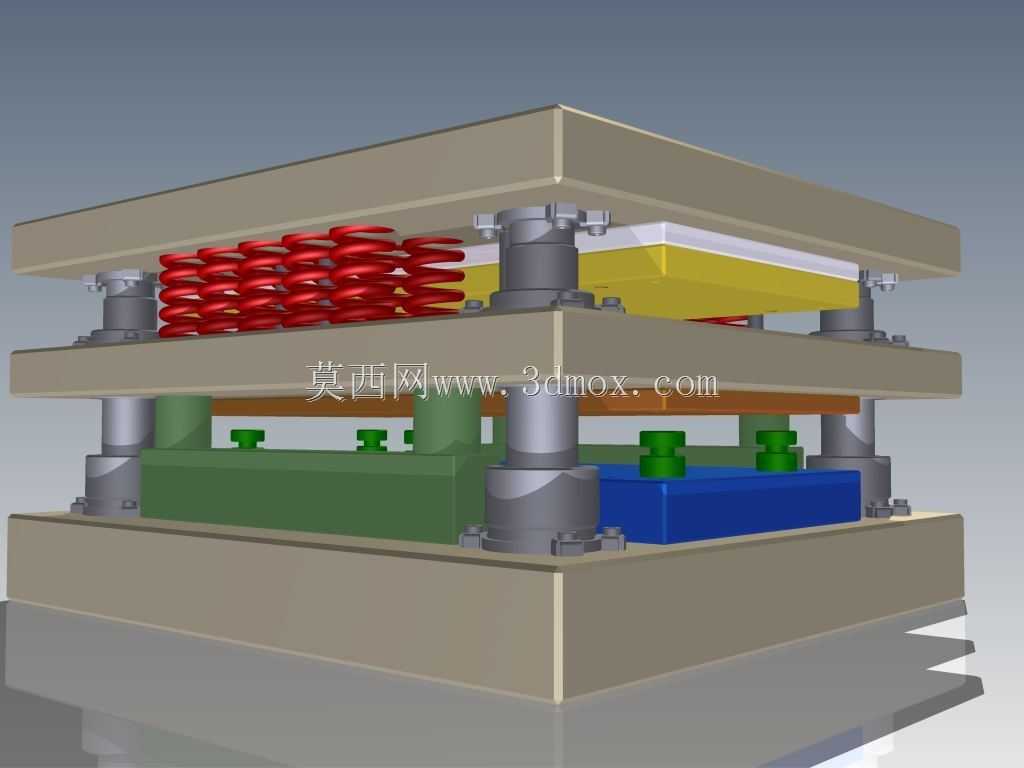

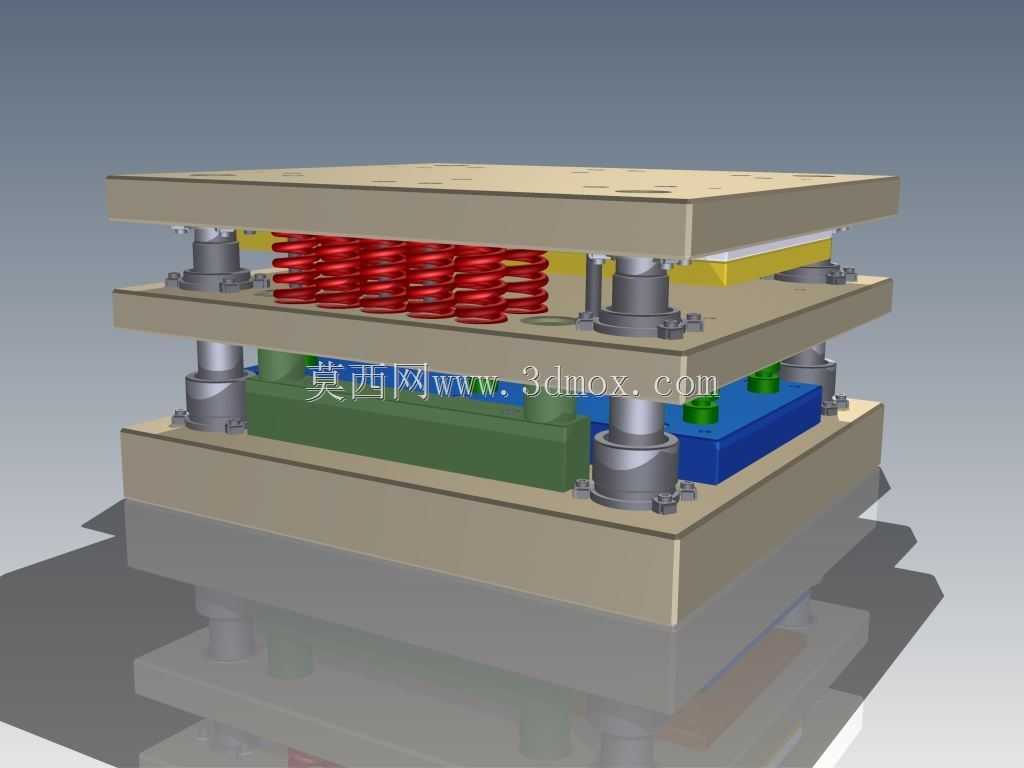

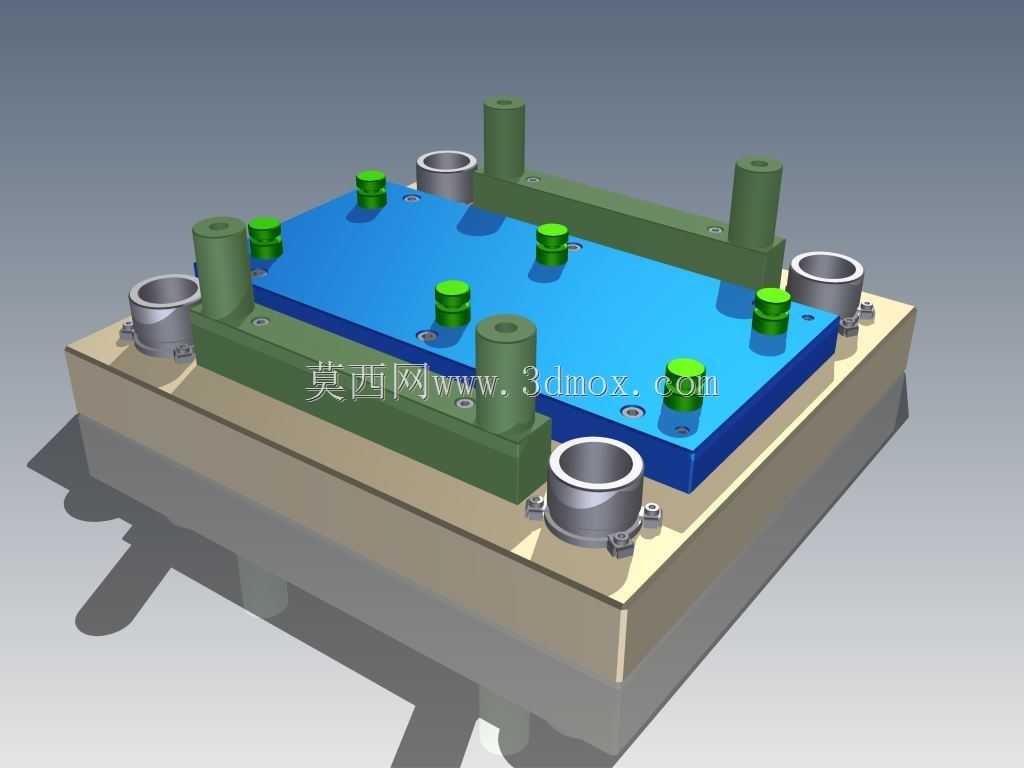

该级进模是应用于五金冲压产线的核心工装，适配中小型压力机安装使用，主要针对薄金属板材的连续多工序冲压加工场景，可在单次压力机行程内完成冲裁、弯曲、成型、落料等多道加工工序，广泛服务于电子五金、家电配件、汽车小尺寸冲压件的批量生产环节，相比单工序模具能够大幅减少工件周转次数，降低人工装夹定位误差，有效提升冲压加工的生产效率与成品精度一致性。整套模具采用上下模分层式结构设计，下模座作为整套模具的承载基础，采用加厚合金钢材加工，保证长期冲压作业下的结构刚性，避免受力变形影响加工精度；上模部分设置多组独立的凸模安装位，可根据不同工件的加工工序需求灵活更换对应凸模组件，导柱导套采用高精度配合结构，沿模座四角对称布置，合模过程中能够提供精准的导向定位，抵消冲压过程中的侧向力，保证上下模合模间隙均匀，延长模具核心部件的使用寿命。模具的安装边界完全适配常规开式压力机的工作台面尺寸，模座四周预留标准的压板安装槽，可快速完成在压力机工作台面的装夹固定，上模柄位置采用通用标准尺寸设计，能够直接与压力机滑块的安装孔位匹配，无需额外制作转接连接件。设计过程中充分考虑连续冲压的作业稳定性，卸料板采用弹性卸料结构，搭配均匀布置的弹性组件，能够在冲压完成后平稳将板材从凸模上剥离，避免工件带料变形；各工序工位之间设置精准的导料定位结构，保证板材送进过程中步距一致，减少工位偏移造成的废品率。模具的外形结构紧凑，各功能部件布局合理，日常维护时可快速拆卸磨损的凸凹模镶件，无需整体拆解模座，能够有效缩短设备停机维护时间，适配大批量连续化的冲压生产需求，在中小尺寸复杂五金件的冲压加工场景中具备极强的实用价值。
