40吨偏心式机械冲压压力机结构设计

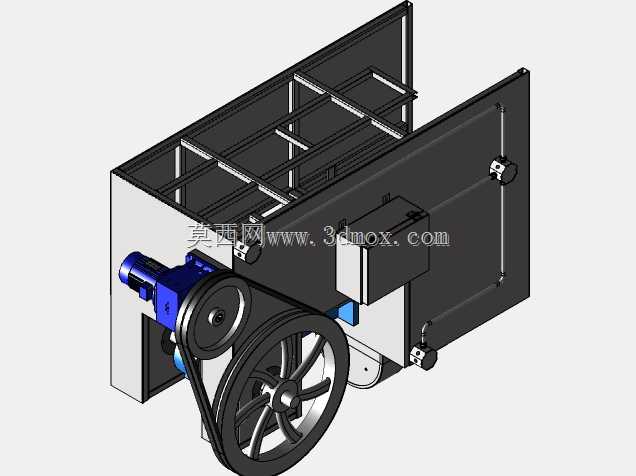

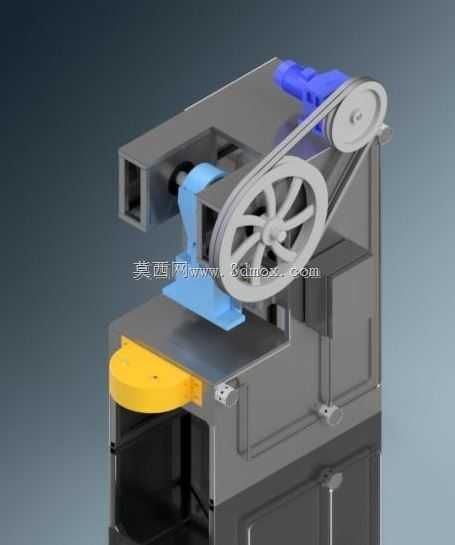

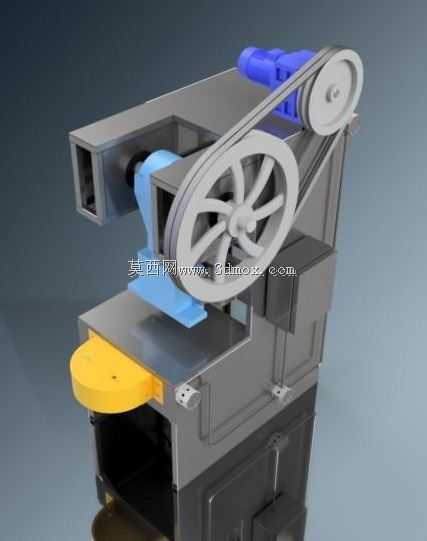

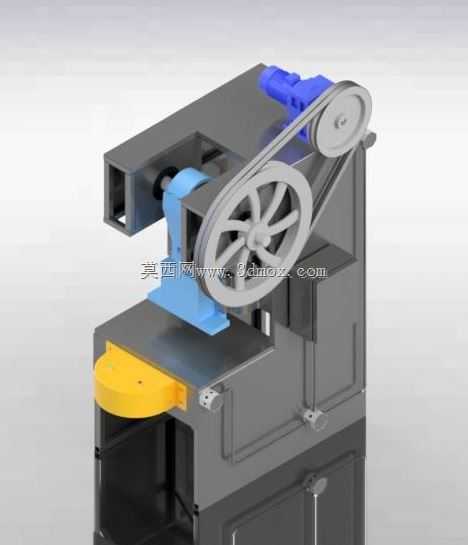

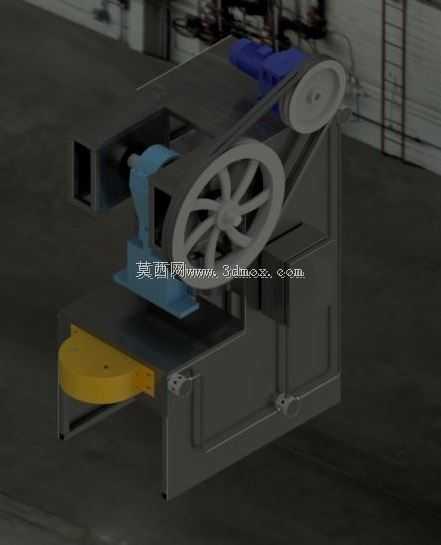

这款偏心压力机是面向金属板材冲压成型作业打造的锻压加工设备，主要应用于五金零件冲裁、浅拉伸、成型、校直、压装等生产场景，在小型五金加工厂、汽配零件冲压车间、家电金属配件生产线中都能适配，可完成厚度0.2-6mm的普通冷轧钢板、铝板的冲压加工，适配连续模、单工序模等多种模具安装，能覆盖小批量多品种零件加工与中等批量连续生产的需求。设备核心采用偏心轴传动结构，相比传统曲轴冲床，偏心结构的滑块行程调节更便捷，可根据不同冲压工艺需求快速调整闭合高度，适配不同高度的模具安装。传动系统采用带轮减速结构，电机输出的动力经三角带传递到大带轮完成一级减速，再通过齿轮副完成二级减速后驱动偏心轴转动，带动滑块做上下往复冲压动作，带传动结构可在冲压过载时通过皮带打滑保护核心传动部件，避免硬冲击造成齿轮、轴类零件的损坏。设备整体采用开式C型机身结构，机身采用铸铁材质铸造后经时效处理消除内应力，长期使用不易变形，保证冲压精度的稳定性。机身正面的工作台面为矩形结构，台面上开有标准T型槽用于模具的装夹固定，工作台下方预留落料空间，可搭配接料装置完成冲压废料与成品的自动滑落收集。滑块部分为箱型结构，内部装有压塌式保险块，当冲压载荷超过额定值时保险块先被压溃，保护模具与机身不受损坏，滑块两侧装有可调式导轨，可根据使用磨损情况调整导轨间隙，保证滑块运动的导向精度。设备的操作侧装有双手操作按钮与紧急停止按钮，搭配安全防护栏可避免操作过程中的安全隐患，机身顶部的电机安装座带有调节螺栓，可调整电机位置实现皮带张紧度的调节，日常维护十分便捷。从安装边界来看，设备整体占地面积小，不需要特殊的地基处理，普通硬化车间地面即可安装固定，机身侧面预留有维护检修门，可方便地对内部传动部件进行润滑、检修作业，设备的飞轮外侧装有安全防护罩，避免运转过程中杂物卷入传动系统。这款压力机的偏心结构设计让滑块在下死点附近的运动速度更平缓，能有效降低冲压过程中的冲击振动，提升零件成型质量，同时设备的能耗更低，相比同吨位的液压压力机，机械传动的效率更高，单件加工的能耗成本可降低三成左右，非常适合中小型加工企业的日常冲压生产使用。
