适配AR-15的1/2-28螺纹消焰制退器设计

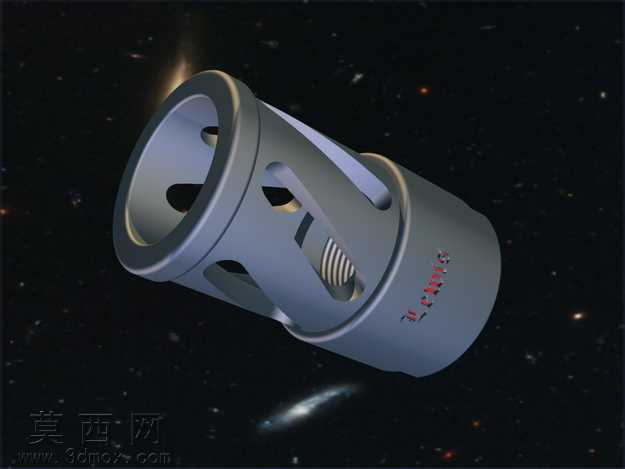

本作品为适配AR-15平台的枪口消焰抑制装置，采用Autodesk Inventor完成全参数化三维建模，整体建模过程严格遵循实际机加工工艺逻辑，从基础回转体特征搭建开始，先完成主体外轮廓与内孔1/2-28标准螺纹的精准建模，螺纹参数完全匹配AR-15步枪常见的枪口螺纹规格，保证安装适配性。建模阶段对主体上的多组泄焰孔进行了阵列特征设计，精准控制每个开孔的角度、孔径与排布位置，还原真实消焰器的气流引导结构，同时对开孔边缘做了工艺倒角处理，既符合实际加工的去毛刺要求，也让模型渲染效果更贴近真实金属零件的质感。材质渲染阶段选用哑光发黑金属材质，模拟枪械配件常见的磷化表面处理效果，对表面的激光标识区域做了细微的粗糙度差异处理，让标识呈现出蚀刻后的视觉效果，同时在主体衔接位置做了细微的分模线与加工纹理细节，提升模型的真实感。结构设计上，该消焰器采用多腔室泄流结构，前端开孔与侧方开孔相互配合，能够在射击时引导火药燃气向侧后方有序泄出，既可以有效减少枪口焰的暴露范围，也能通过气流反冲降低枪口上跳幅度，提升射击稳定性。设计过程中充分考虑了实际加工的可行性，所有壁厚均控制在合理加工范围内，没有出现难以加工的倒扣或超薄结构，内孔螺纹的收尾段也做了符合丝锥加工工艺的退刀结构，整体模型可直接导出用于数控加工编程，也可用于3D打印验证装配效果。模型同时导出了STEP通用格式，可在各类三维CAD软件中打开编辑，STL格式文件可直接用于切片打印，渲染效果图完整呈现了产品装配在AR-15枪口上的视觉效果，直观展示产品的外观比例与安装状态。
