带封闭顶棚桁架式人行过街桥设计

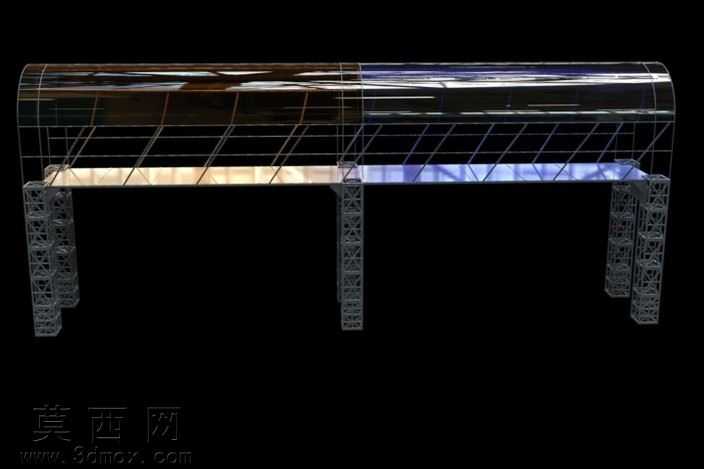

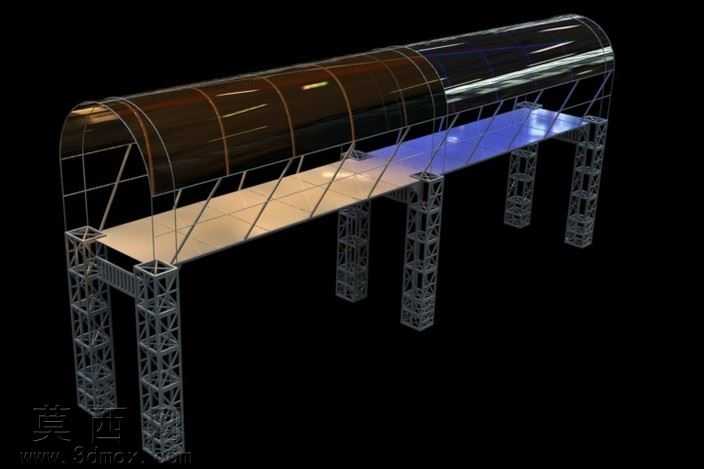

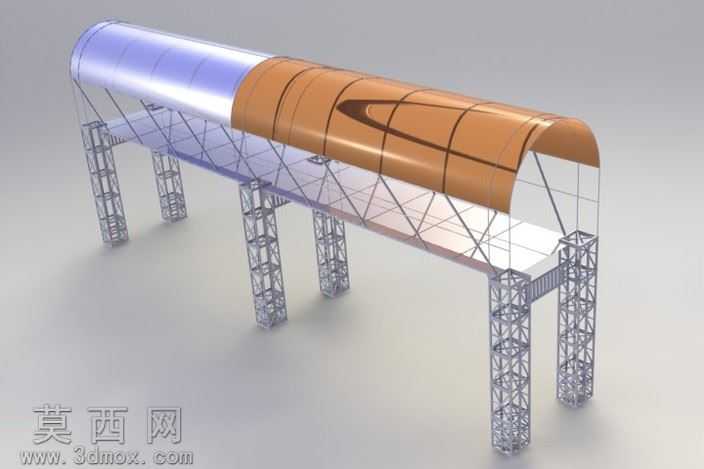

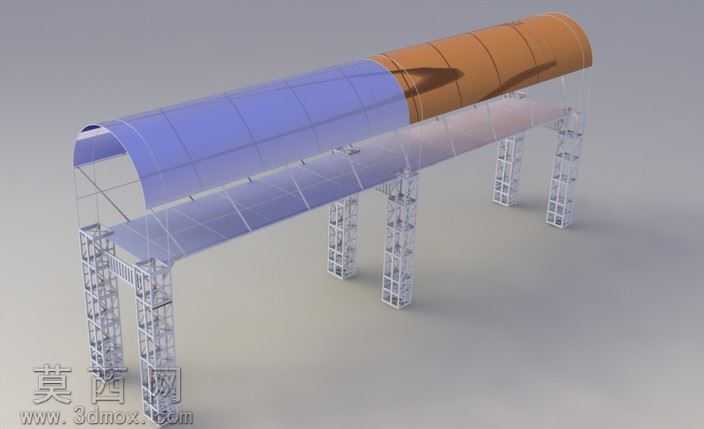

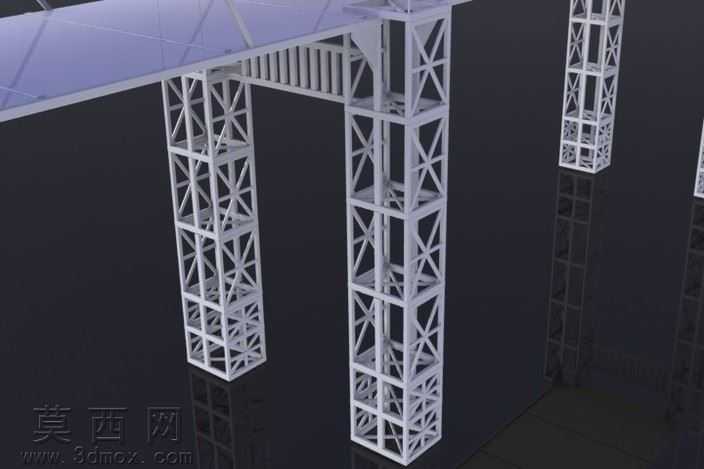

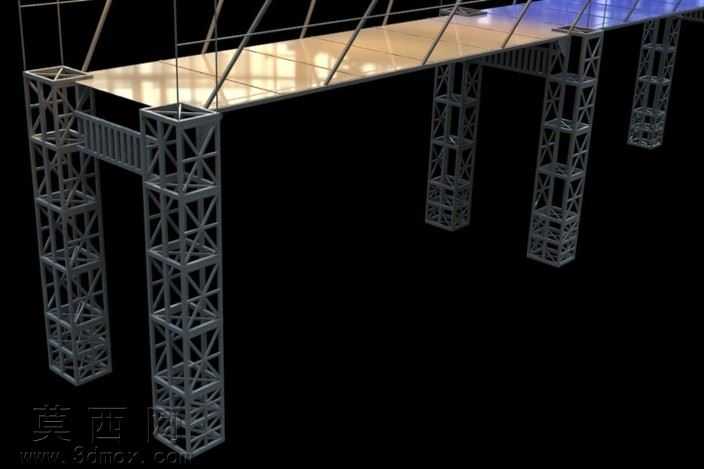

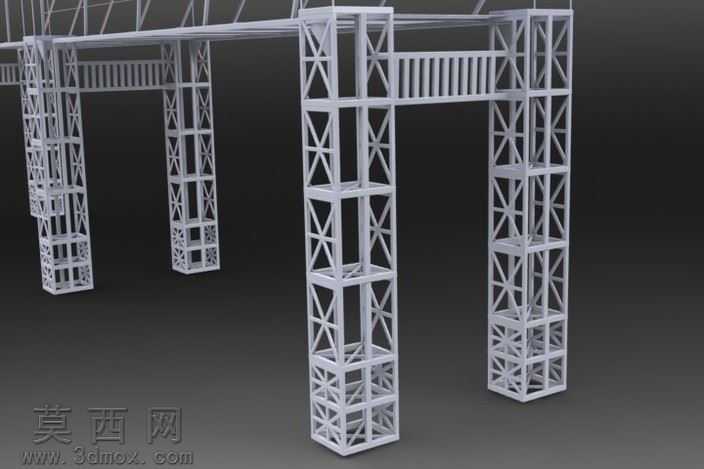

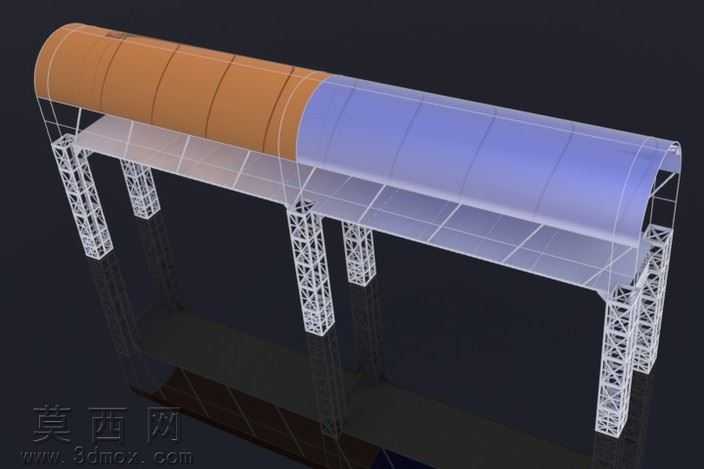

本作品为带封闭顶棚的桁架式人行过街桥三维模型，整体采用模块化建模思路完成搭建，在主流三维设计软件中完成全参数化结构构建，可清晰呈现各部件的装配关系与尺寸逻辑。建模过程中首先完成下部支撑桁架的搭建，采用格构式桁架立柱作为竖向承重结构，每一组立柱由多根竖向主弦杆搭配交叉斜腹杆、横向连接杆焊接拼接而成，精准还原桁架结构的受力传递路径，立柱底部设置扩大连接端板，模拟实际工程中的基础锚固结构，保证整体支撑体系的稳定性呈现。桥身主体部分采用纵横梁搭配的承重框架，横向设置多道分配梁将桥面荷载均匀传递至下部支撑立柱，纵向通长设置主承重梁，桥面板采用平整板式结构建模，表面赋予防滑耐磨的材质属性，还原人行桥面的使用特性。上部顶棚采用半圆弧拱形封闭结构，建模时将顶棚划分为多段模块化单元，其中部分单元采用半透明采光材质，模拟阳光板或钢化玻璃的透光效果，其余段采用金属蒙皮材质，表面做流线型装饰凹槽设计，兼顾造型美观性与结构实用性，顶棚边缘与桥身框架通过焊接连接件完成装配，形成完整的封闭通行空间，可有效为行人遮挡风雨、隔绝落物。模型渲染阶段采用写实材质搭配，金属桁架部分赋予银灰色哑光金属材质，还原钢结构焊接后的真实质感，采光顶棚段赋予淡蓝色半透明透光材质，呈现光线穿透后的柔和视觉效果，金属蒙皮段赋予暖棕色调金属漆面材质，与透明段形成清晰的视觉区分，整体场景采用柔和的漫反射光照设置，可清晰展现结构的层次关系与各部件的连接细节。设计过程中充分考虑人行过街的实际使用需求，整体桥身宽度满足多人并行通行要求，支撑立柱的排布避开主要通行动线，顶棚的封闭设计兼顾防护功能与采光需求，桁架结构的选型在保证承重能力的同时最大化降低结构自重，所有焊接节点均做精细化建模处理，清晰呈现焊接结构的连接方式，可作为人行过街设施结构设计、方案展示的参考模型，完整还原该类焊接桁架结构桥的整体构造与设计逻辑。
