等速万向节传动轴结构设计

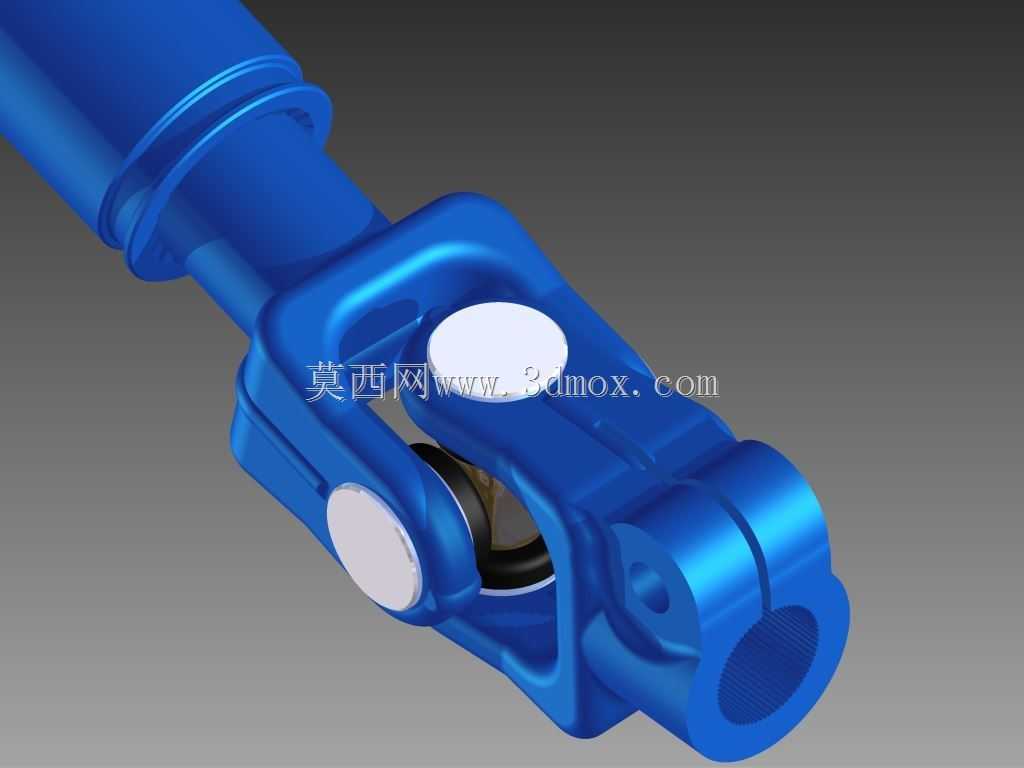

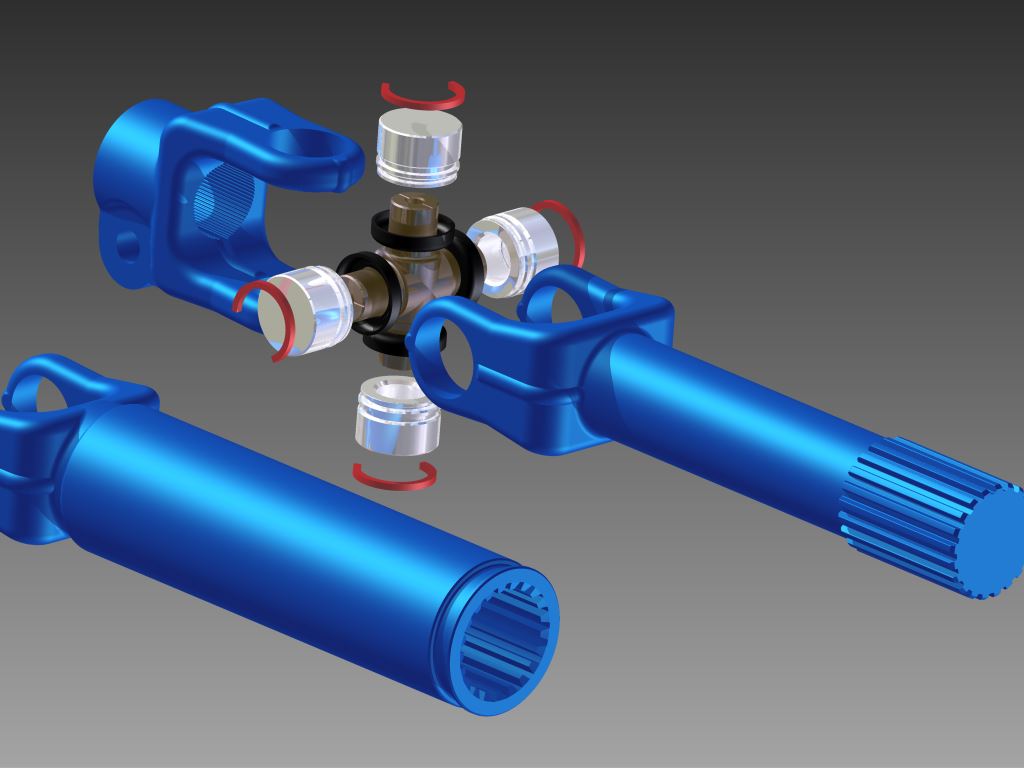

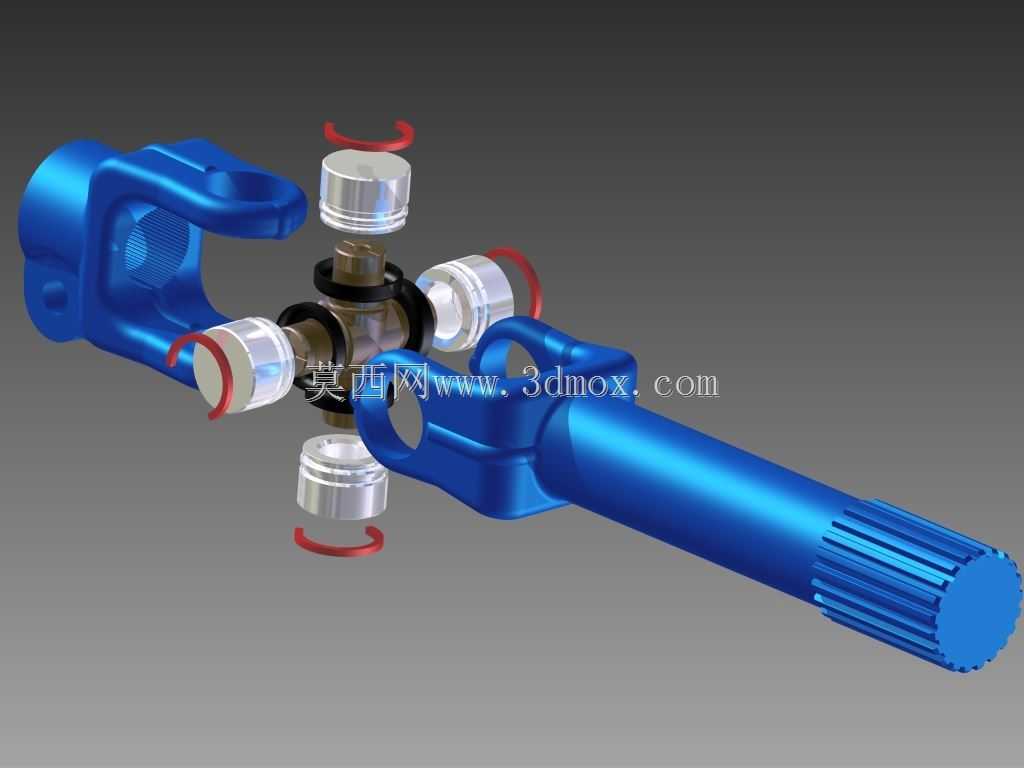

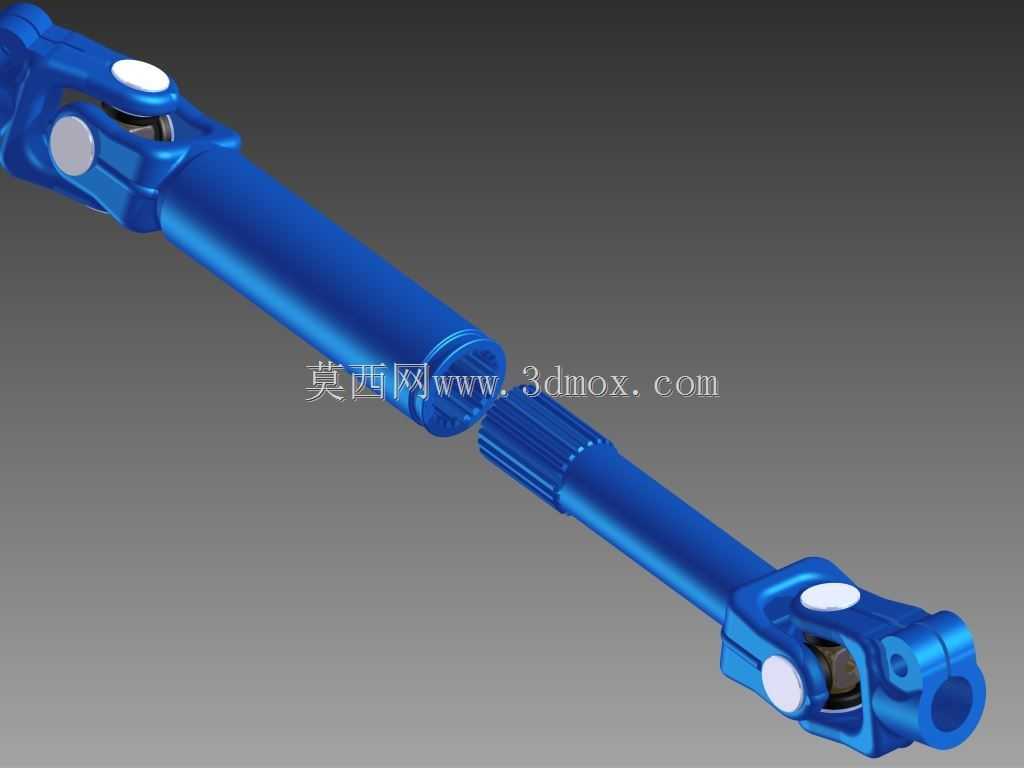

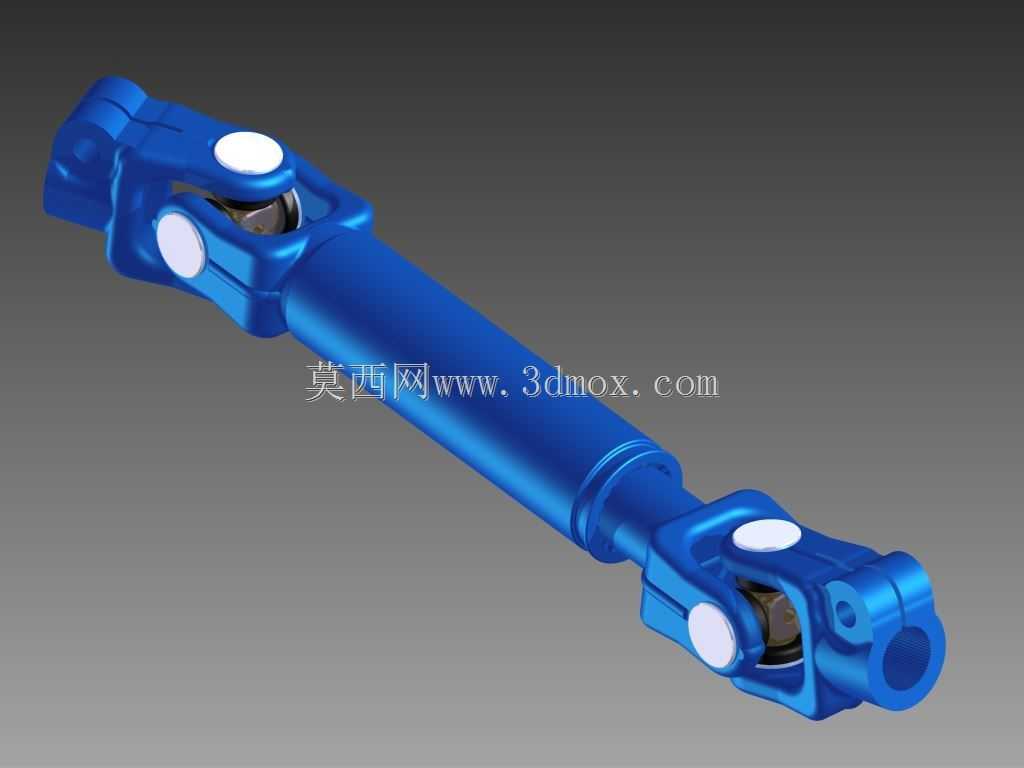

该传动轴为带十字轴万向节的等速传动部件，主要应用于需要补偿轴线偏移、传递旋转扭矩的动力传输场景，常见于乘用车辆驱动桥、工程机械动力传输链路、农用装备行走系统中，可在两端连接轴存在轴向窜动、角度偏摆的工况下稳定传递扭矩，避免传动过程中出现转速波动、附加载荷过大的问题。从功能特性来看，该传动轴采用分体式结构设计，一端为带外花键的轴头，可与从动端内花键套啮合实现扭矩传递，花键齿采用渐开线齿形，啮合接触面积大，承载能力强，可承受大扭矩冲击载荷；另一端为叉形万向节接头，配合十字轴组件实现角度补偿，十字轴四个轴颈配套滚针轴承结构，转动阻力小，磨损均匀，可适应两轴间最大15-20度的夹角偏摆，同时中间配套的密封结构可阻挡外界粉尘、泥水进入轴承摩擦副，延长部件使用寿命。在设计思路上，该传动轴充分考虑了传动过程中的动平衡要求，轴身采用等直径空心轴结构，在保证整体扭转刚度、弯曲强度的前提下降低自身重量，减少高速转动时的离心力；两端万向节叉采用对称式结构设计，保证十字轴受力均匀，避免偏载导致的早期磨损；轴端的花键部分采用滑动配合设计，可补偿传动系统工作过程中产生的轴向位移，适配悬架跳动、机架形变带来的安装距变化。从安装边界来看，该传动轴整体安装时需保证两端万向节的相位对齐，确保输入与输出端转速同步，避免传动抖动；轴身外径与周边防护结构预留不小于10mm的安全间隙，防止转动过程中出现磕碰干涉；花键啮合长度需保证在最大轴向窜动量下仍有不小于三分之一的齿长啮合，避免脱齿风险；十字轴轴承卡簧需完全卡入叉耳卡槽内，保证轴承定位可靠，无轴向窜动空间。该结构可适配不同扭矩等级的动力传输需求，通过调整轴身直径、花键模数、十字轴轴颈尺寸即可覆盖从轻载辅助传动到大功率主传动的各类应用场景，整体结构拆装维护便捷，损坏后可单独更换十字轴轴承组件，降低后期运维成本。
