125cc摩托车节气门体精密结构设计

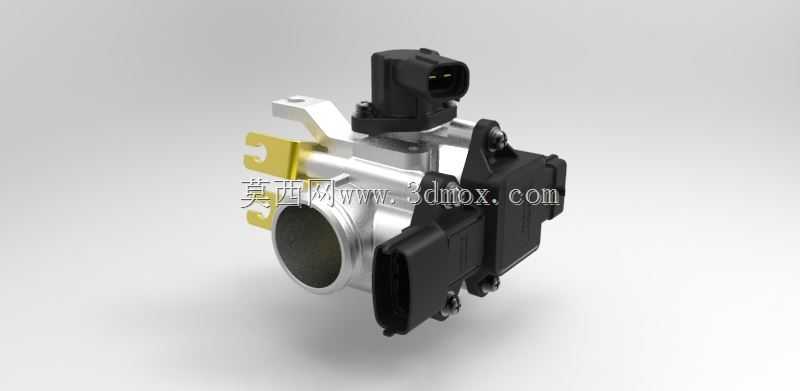

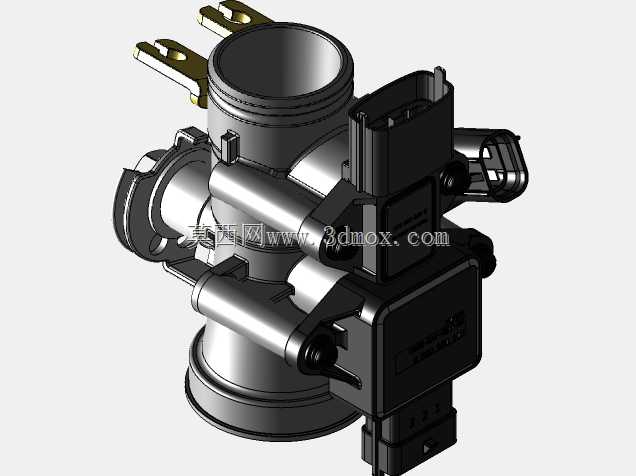

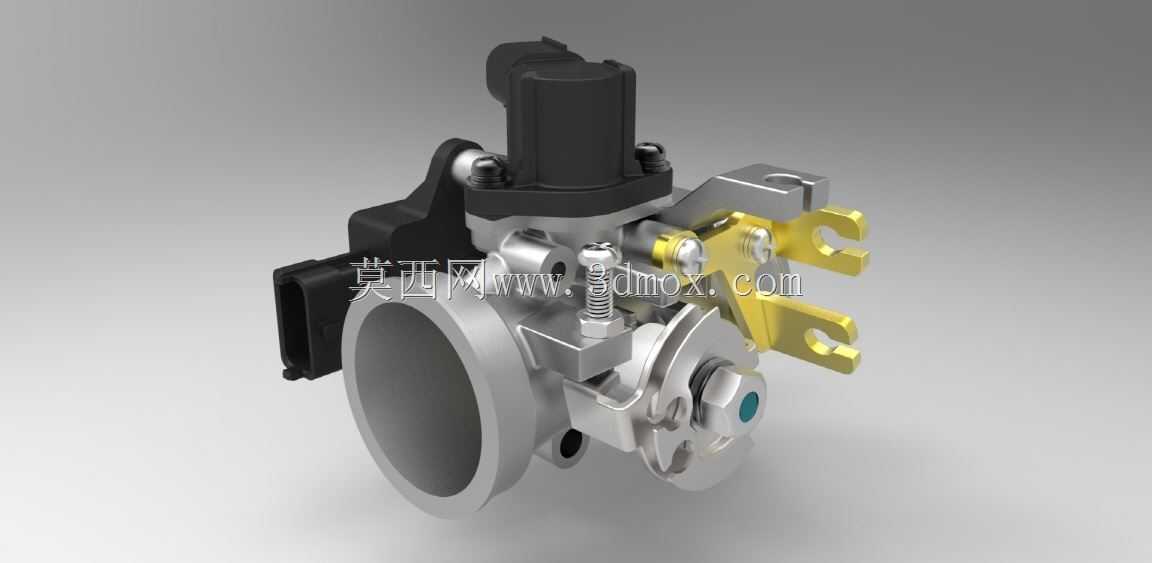

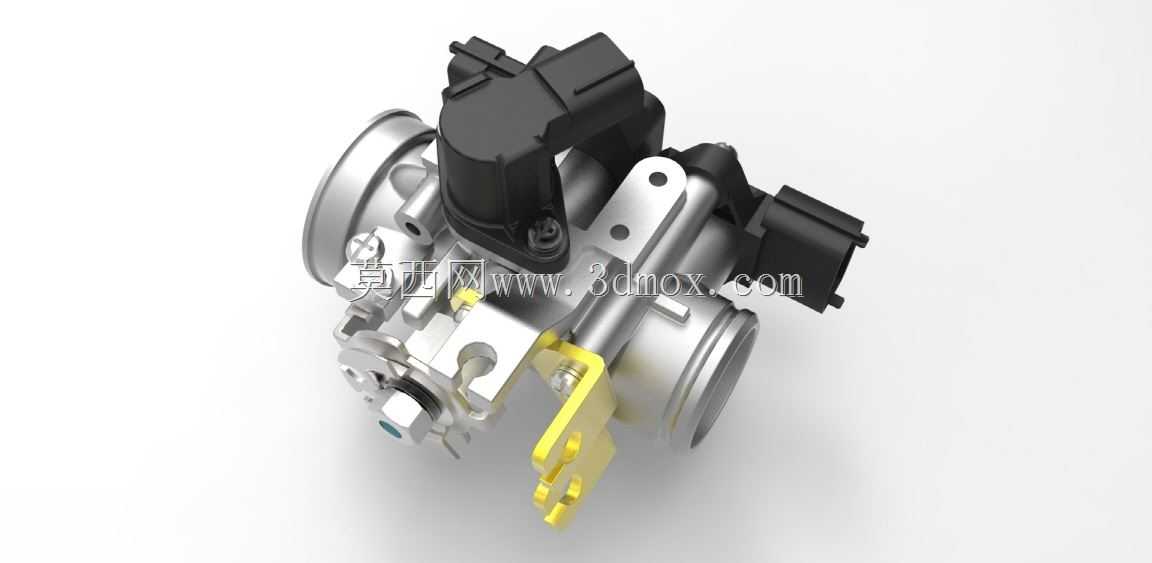

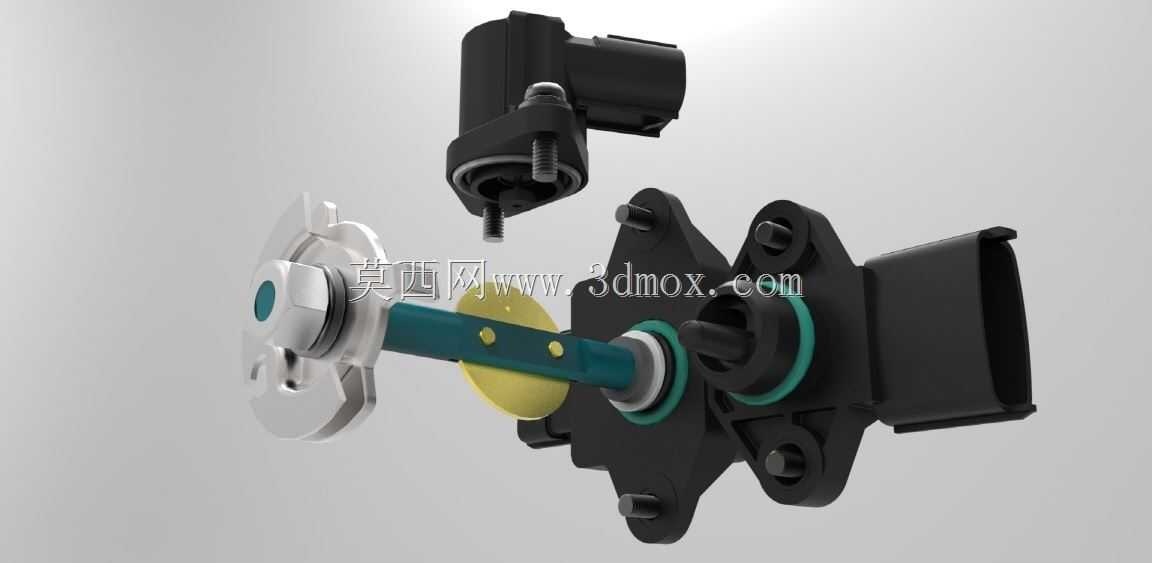

这款节气门体是适配125cc排量摩托车的核心进气控制部件，主要应用于跨骑、踏板类中小排量燃油摩托车的进气系统中，承担着控制发动机进气流量、匹配喷油量实现空燃比精准调控的核心作用，是决定摩托车动力输出平顺性、燃油经济性以及怠速稳定性的关键零部件，直接关联骑手日常通勤、短途骑行过程中的油门响应手感与整车运行状态。从实际使用场景来看，该部件安装在摩托车空气滤清器与发动机进气歧管之间，所处舱内环境需要持续承受发动机传导的高温、行驶过程中的振动以及路面扬尘带来的侵蚀，因此整体结构设计充分考虑了复杂工况下的可靠性。产品功能上，集成了节气门阀片、位置传感组件、怠速调节结构以及外接安装固定位，骑手转动油门把手时通过拉线带动阀片转轴转动，改变进气通道的通流截面积，同步通过位置传感结构将开度信号传递给供油系统，实现不同工况下的油气匹配；怠速工况下可通过旁通结构维持稳定的低转速进气量，避免怠速熄火问题。设计思路上，整体采用了集成化紧凑布局，主体进气通道为等径圆形通腔，减少进气阻力提升进气效率，金属主体结构兼顾散热性与结构强度，黑色传感与防护组件采用耐温耐油的工程材质，既降低整体重量又能保护内部精密传感结构不受油污、粉尘侵入；侧面的金色拉线固定支架采用高强度冲压结构，预留了标准化的拉线安装卡槽与调节位，适配多数125cc车型通用的油门拉线规格，降低装配与后期维护的难度。外形尺寸与安装边界方面，主体进气通道外径适配常规125cc车型的进气软管卡接尺寸，整体安装孔位遵循同排量车型通用的布局标准，无需额外改装即可直接替换同规格原厂部件；整体外轮廓没有突出的尖锐结构，安装后不会与周边的车架、线束、油箱部件产生干涉，转轴转动行程范围内预留了足够的活动空间，保证油门操作全程无卡滞。细节设计上，各连接密封位都做了贴合面精度处理，避免漏气导致的空燃比失准问题，阀片与腔体内壁的配合间隙控制在极小范围内，保证怠速工况下的进气量稳定，同时长期使用不会出现阀片卡滞、磨损过度的问题，能够适配摩托车全生命周期的使用需求。
