多轴加工用异形插入式凸轮结构件

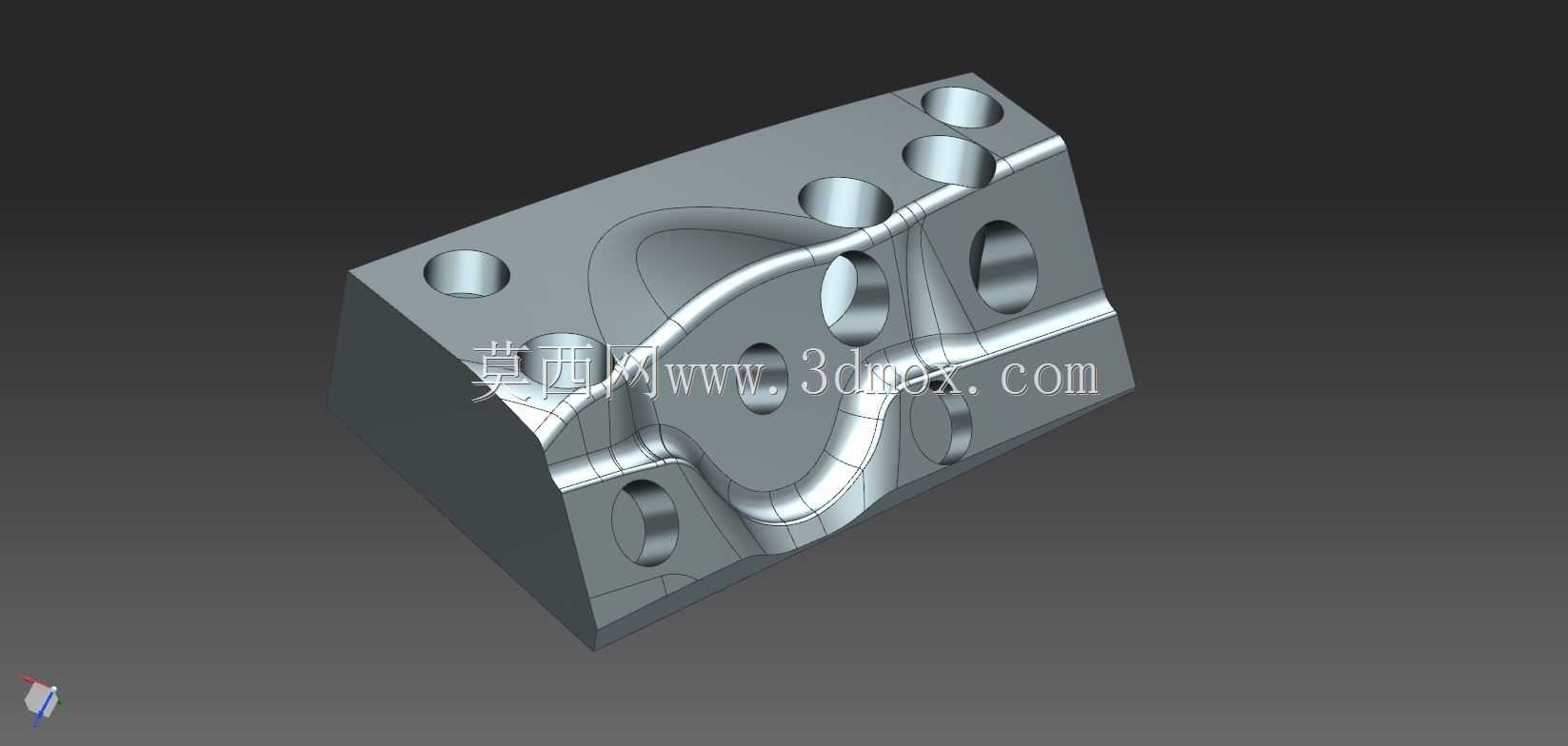

这款插入式凸轮构件主要面向多轴加工设备的精密传动场景，常见于五轴制孔设备、非标自动化装配工位以及高精度分度机构中，作为核心传动执行件承担运动轨迹转换、工位精准切换的功能，能够将主轴的连续旋转运动转化为执行端的规律往复或间歇动作，保障设备运行过程中动作衔接的平顺性与定位精度。从实际应用来看，这类凸轮构件多用于需要复杂动作联动的加工场景，比如航空构件的多面孔系加工工位、精密电子元件的组装分度台，能够替代传统多组凸轮拼接的传动方案，减少传动链路的累计误差，提升整套机构的运行稳定性。在功能特性上，该构件采用一体化异形结构设计，本体上分布多组不同孔径的安装孔与传动配合孔，既可以通过端面的定位孔实现与驱动轴的快速插接固定，也能通过侧面的多组连接孔与执行摆杆、从动件完成刚性连接，曲面轮廓经过顺滑过渡处理，能够在高速运转时降低从动件的冲击载荷，减少运行过程中的振动与噪音，延长整套传动机构的使用寿命。设计过程中，工程师优先考虑了安装边界的适配性，整体采用方块式基座加异形曲面工作段的结构，基座部分的安装孔位按照标准传动接口的尺寸间距排布，能够直接适配多数常规分度机构的安装工位，无需额外加工转接板；工作曲面的轮廓线根据预设的从动件运动规律推导生成，每一段曲面的升程、回程角度都经过运动仿真验证，确保从动件在整个运动周期内无刚性冲击，速度与加速度曲线平滑过渡，避免高速运转时出现从动件跳脱、卡顿的问题。外形尺寸方面，构件整体采用紧凑化设计，基座的长宽尺寸控制在常规传动箱的内部安装空间范围内，突出的曲面工作段不会与周边的传动齿轮、支撑构件产生运动干涉，安装时只需将驱动轴插入中心定位孔，拧紧侧面的紧固螺钉即可完成固定，后续维护拆卸也十分便捷。针对多轴制孔的特定应用场景，该凸轮的轮廓设计专门匹配了制孔主轴的进给与工位转移动作，能够在工位旋转到位后精准触发进给信号，保障孔位加工的位置精度，同时曲面的耐磨结构设计也能适应长时间高频次的往复运转需求，减少日常维护的频次。
