240毫米PhobyaG-changer水冷散热排设计

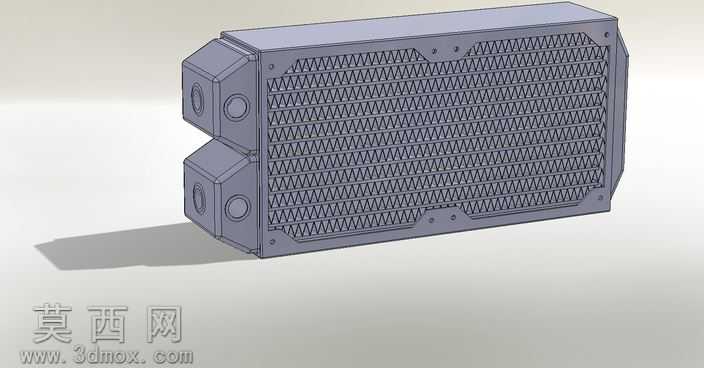

本作品为240毫米规格的Phobya水冷散热排三维建模成果，建模过程严格遵循精密机械设计的公差要求，将整体尺寸公差控制在0.005英寸即0.1毫米范围内，保障模型与实物的尺寸匹配度可直接用于后续的结构验证与装配模拟。建模阶段首先完成散热排主体框架的结构搭建，采用实体拉伸与壳体特征结合的方式构建外部金属边框，边框上预留的安装孔位严格按照标准安装尺寸定位，孔位边缘做倒角处理避免应力集中，同时还原了边框表面的冲压加强筋结构，保障框架结构强度的同时还原实物的外观细节。核心散热鳍片区域采用阵列特征完成建模，每一片鳍片的波纹结构都通过草图绘制后沿路径拉伸成型，鳍片之间的间距严格按照水冷散热的流道设计要求设定，既保障冷却液流通时的热交换接触面积，也兼顾了流体通过时的阻力控制，鳍片与内部流道的连接位置做了平滑过渡处理，避免流体流动时产生紊流影响散热效率。两侧的水室结构采用独立建模后与主体框架做布尔合并，水室上的进出水接口做了精准的螺纹特征还原，接口旁的圆形定位凸台也按照实物结构1:1复刻，水室内部的导流槽结构也做了完整呈现，可直观展示冷却液进入散热排后的分流路径，保障各区域鳍片都能均匀参与热交换。材质渲染阶段，主体框架与水室采用哑光深灰金属材质，调整材质的粗糙度与金属度参数还原铝合金阳极氧化后的表面质感，散热鳍片部分采用稍浅的金属材质，通过细微的材质差异区分不同部件的视觉层次，渲染时添加柔和的环境光与定向投影，清晰呈现鳍片的细密纹理与框架的棱角结构，整体模型结构完整，细节还原度高，可用于计算机水冷散热系统的装配模拟、散热性能仿真分析以及相关产品的结构参考设计。
