电脑水冷系统D5结构水泵三维建模

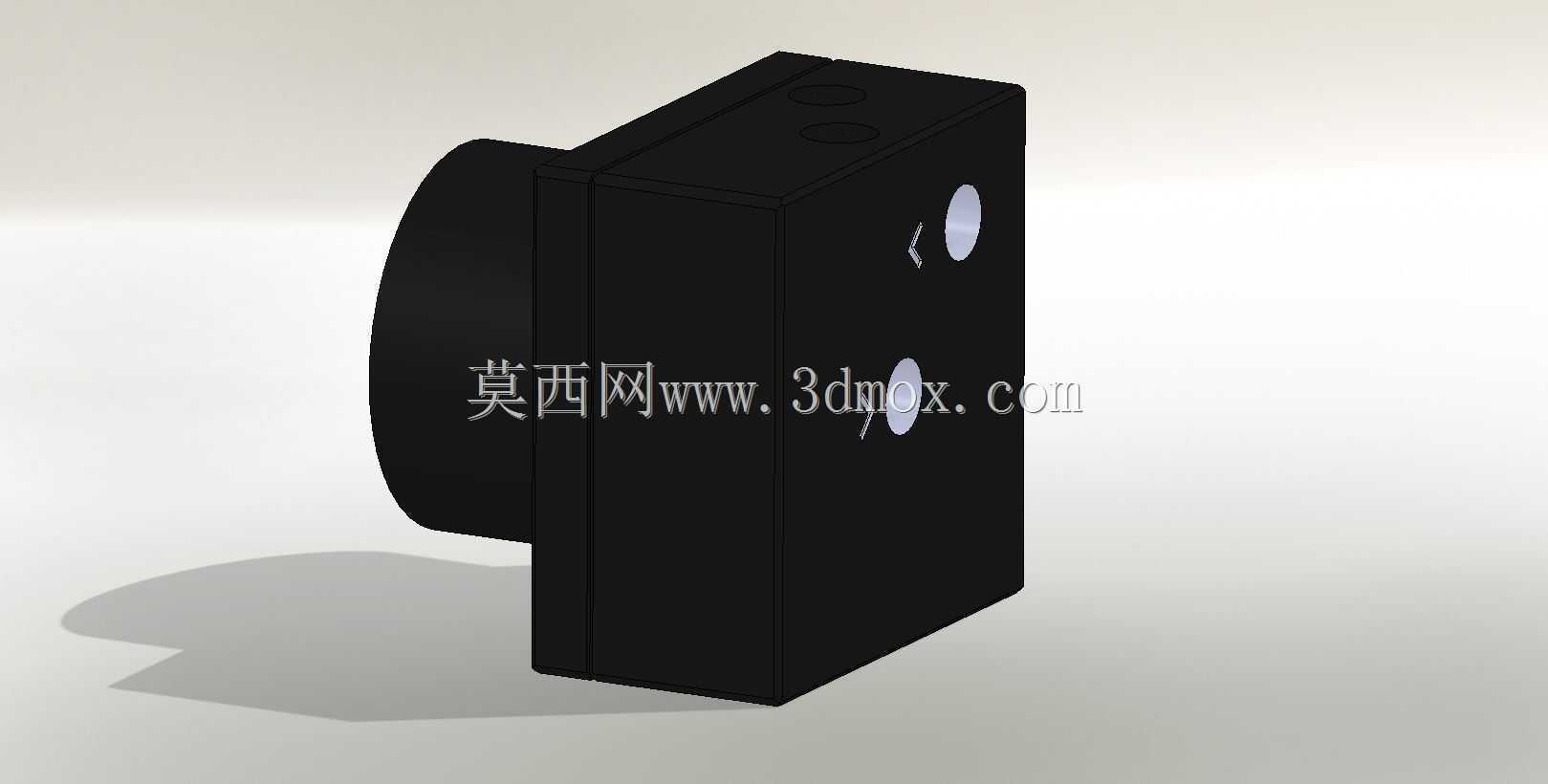

　　在PC分体式水冷散热、小型工业液冷循环、精密电子设备温控这类对循环动力稳定性有较高要求的场景里，水冷泵的结构合理性直接决定整个回路的运行可靠性，这次建模的这款水冷泵基于经典D5泵体架构做顶部定制化设计，建模过程中完全按照实物装配逻辑拆分零件，把手持安装位、卡钳固定结构都做了完整还原，所有配合面的公差控制在0.005英寸也就是0.1mm以内，完全满足结构干涉检查、装配模拟的实际工程需求。从实际应用场景来看，这类水泵主要承担密闭液冷回路里的冷却液驱动功能，需要在低噪运行的前提下提供稳定的扬程与流量，避免回路里出现气堵、流量不足导致的散热效率骤降问题，建模时特意还原了泵体侧面的两个流体接口，接口的孔径、端面密封槽结构都按照实物比例复刻，

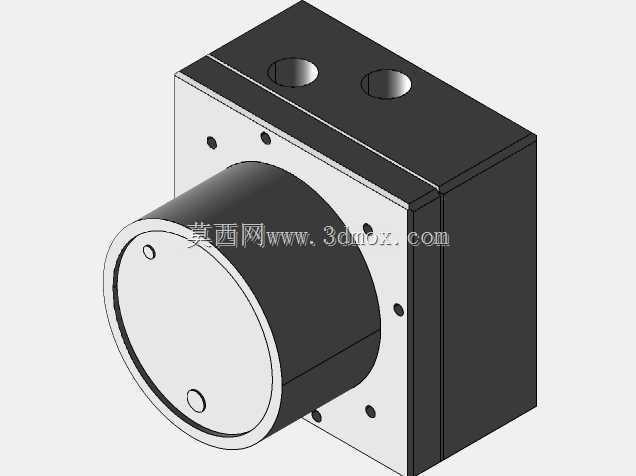

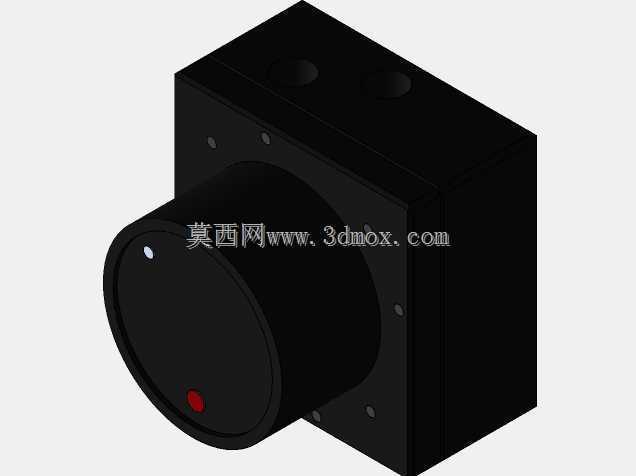

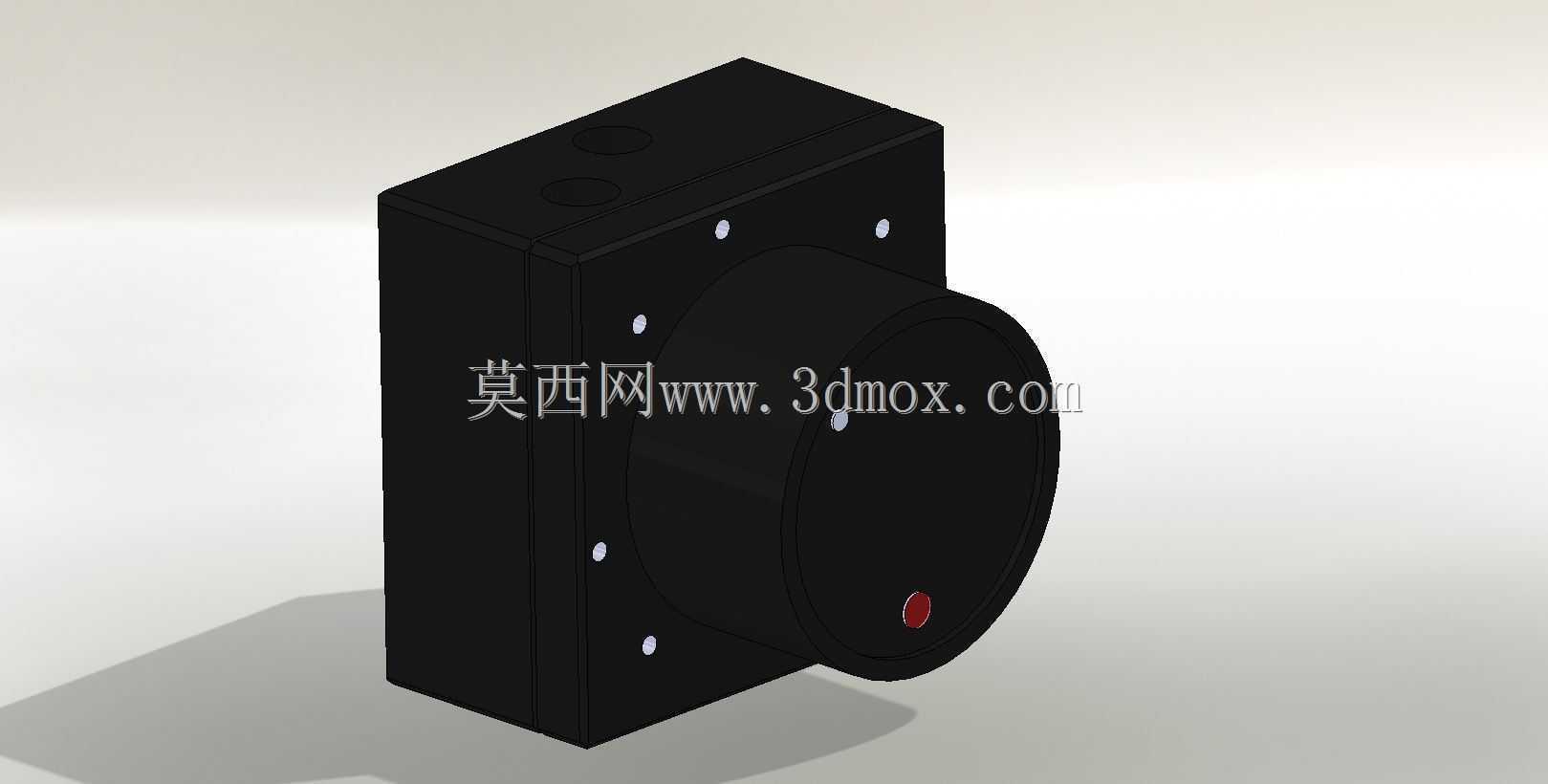

　　能直接用于管路匹配设计，不用再额外测量接口尺寸。设计思路上没有做多余的外观曲面修饰，完全按照实物的块式集成结构建模，泵体主体为方正的安装基座搭配一侧的圆形泵腔结构，这种结构的好处是安装时可以直接贴合机箱冷排或者设备安装板，不需要额外设计复杂的转接支架，安装边界的尺寸控制完全适配主流PC机箱的水泵安装位，也能兼容小型工业液冷模组的集成安装需求，基座上预留的安装孔位位置、孔距都做了精准还原，能直接导出工程图用于安装板的孔位加工。建模过程中特意区分了泵腔、定子容纳腔、接口流道三个核心内部腔体的结构，虽然外观是封闭的块体，但内部腔体的壁厚、流道过渡圆角都按照实际产品的结构逻辑做了处理，不会出现外观对但内部结构完全失真的问题，

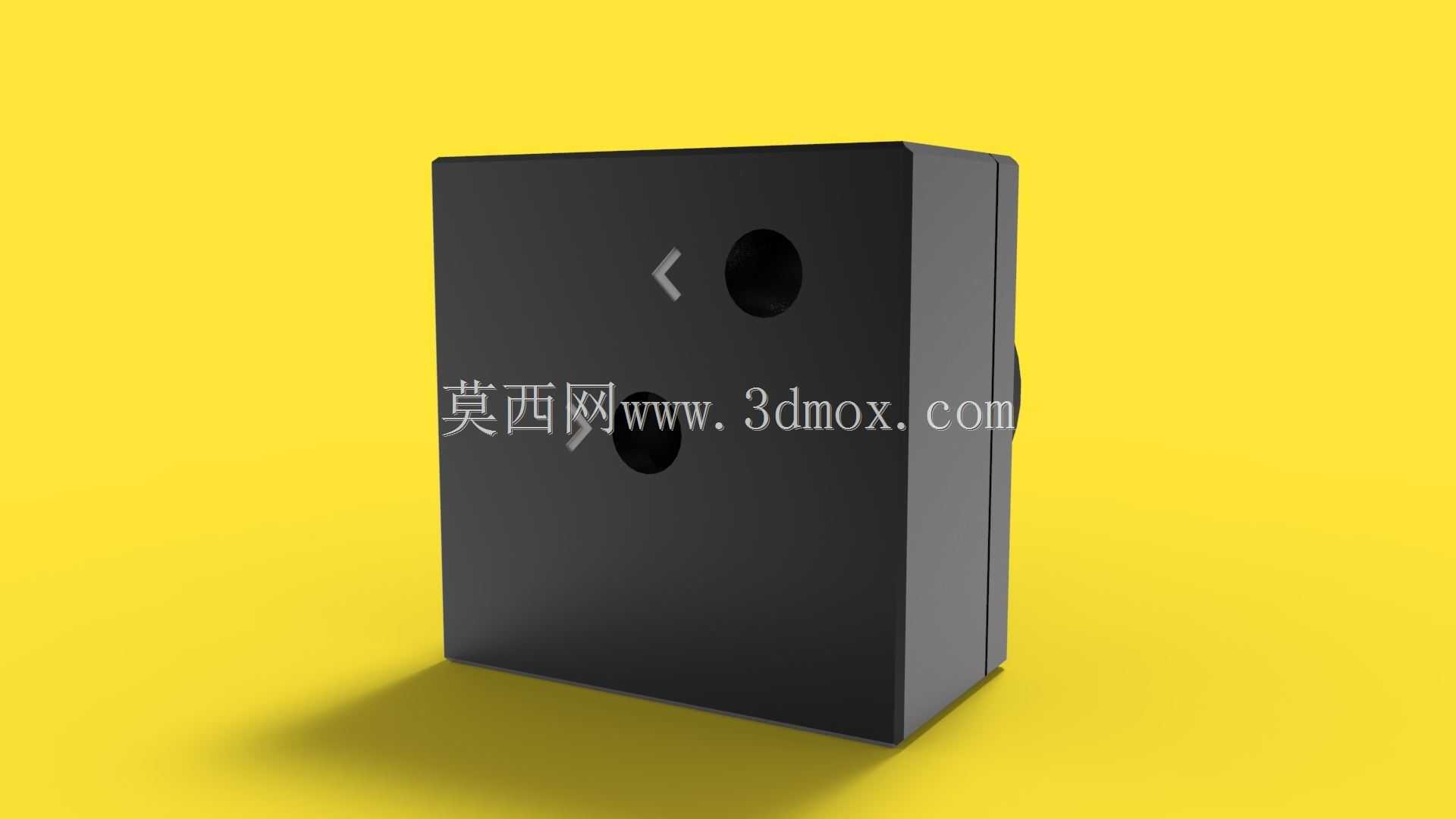

　　对于做液冷系统流场仿真、结构强度校核的从业者来说，这个模型可以直接导入仿真软件做前处理，不需要再花大量时间修补内部结构。外形尺寸上，泵体主体的方正部分长宽高比例完全匹配实物D5泵的常规尺寸，突出的圆形泵腔部分的直径、突出长度也做了等比例还原，安装时不会和周边的内存、显卡挡板、冷排鳍片出现干涉，做整机结构布局的时候可以直接调用这个模型做空间校验，提前规避安装时的尺寸冲突问题。泵体顶部的定制结构部分，建模时还原了顶部的两个预留孔位，这两个孔位对应实际产品的排气、接线预留位，孔位的深度、孔径都按照实物做了还原，做结构改装或者定制顶盖设计的时候，可以直接基于这个模型做修改，不用从零开始测绘。固定结构部分，除了基座的安装孔，

　　模型里还原了配套的卡钳固定结构，卡钳的卡扣弧度、抱紧力对应的结构厚度都做了写实处理，模拟装配时可以直接实现卡钳与泵体、安装支架的配合，检查卡扣的装配间隙是否合理，避免实际安装时出现卡不紧或者装配过紧拆不下来的问题。对于做散热系统集成的工程师来说，这类精准的水泵模型能大幅缩短方案设计阶段的测绘时间，不用等拿到实物样品就能完成整个液冷回路的布局设计、管路走向规划、安装空间校核，在方案迭代阶段可以直接调整泵的安装位置、接口朝向，快速验证不同布局方案的可行性。建模时所有的棱边倒角、外观细节都没有省略，泵体表面的分型线、接口处的加固筋结构都做了还原，既可以用于结构设计阶段的校验，也能直接用于产品宣传渲染图的制作，不需要再额外补做外观细节。从实际选型的角度来看，这个模型还原的结构参数可以帮助工程师快速判断这款水泵是否适配自己的系统：比如泵体的总长度是否会超出安装空间，接口的朝向是否能匹配管路走向，固定孔位是否和现有安装板兼容，这些信息都能直接从模型里测量获取，不用反复核对产品规格书里的二维尺寸，降低选型时的尺寸误判概率。
