Amarok赛车轻量化连接支架设计

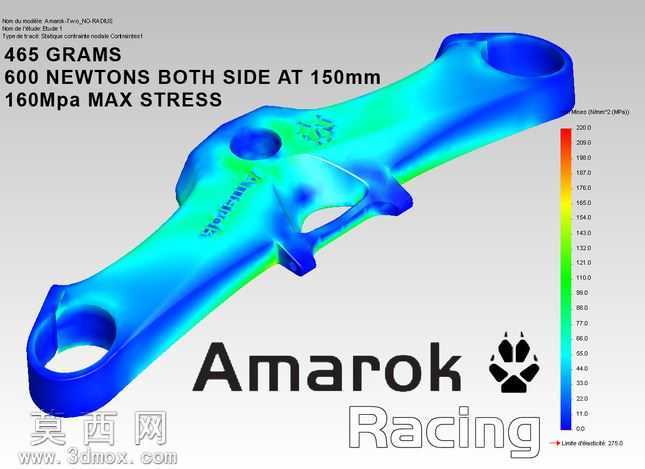

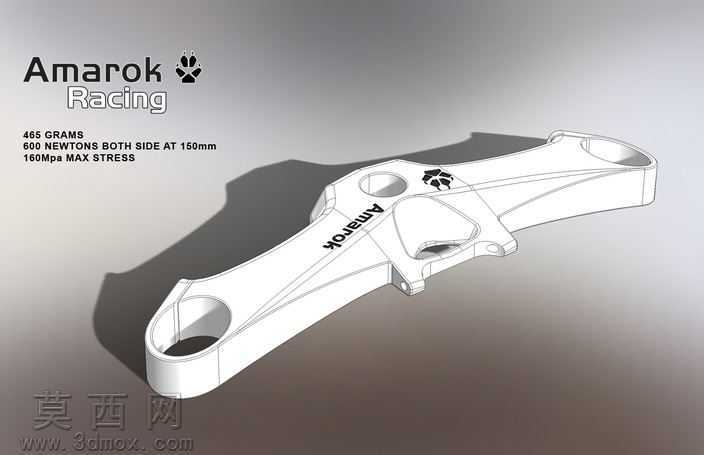

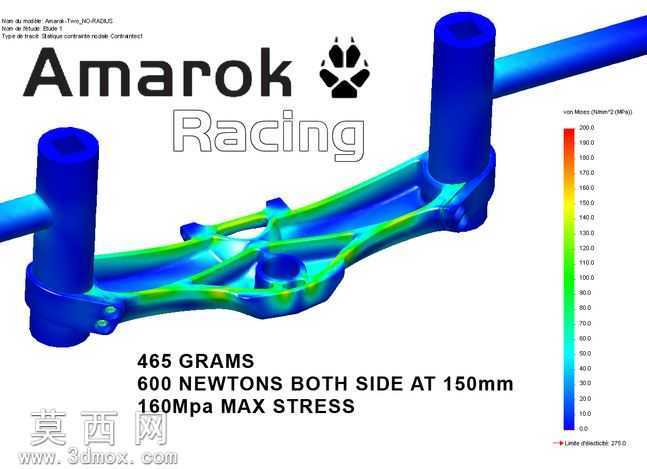

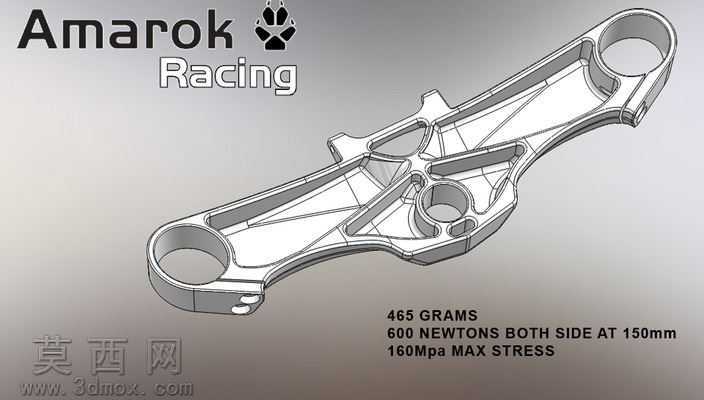

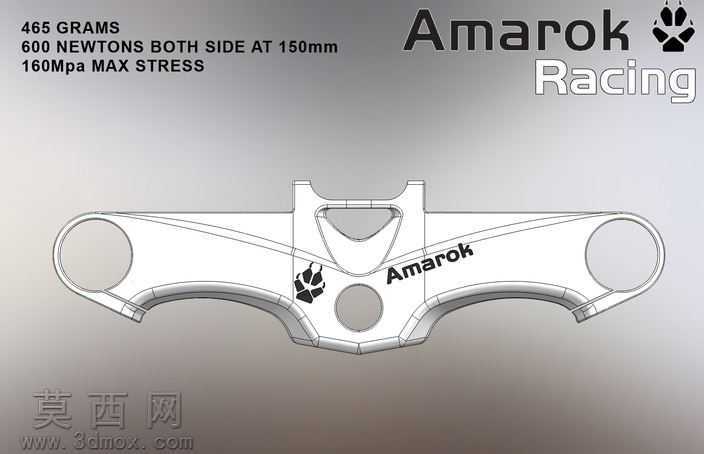

本作品为Amarok Racing系列的赛车专用连接支架三维设计，建模阶段以结构力学性能为核心导向，首先基于150mm间距双侧600N载荷的工况要求，完成整体轮廓的参数化草绘，精准定位两端安装孔的同轴度与中心距，确保装配适配性。建模过程中采用薄壁加筋的结构逻辑，在支架主体的受力传导路径上布置连续的加强筋结构，既保证载荷可以从两端安装位顺畅传递至整个构件，又通过去除非受力区域的冗余材料，将整体重量控制在465g，实现极致轻量化的设计目标。设计阶段同步开展应力校核，将最大应力值严格控制在160MPa以内，同时对所有转角位置做了大圆角过渡处理，全程规避小半径锐角结构，从根源上消除应力集中隐患，让构件在交变载荷下的疲劳寿命得到有效提升。渲染阶段采用哑光金属白的材质表现主体结构，清晰呈现筋条走向、安装孔位、定位凸台等所有结构细节，搭配渐变灰色背景突出构件的立体轮廓，同时将品牌标识、性能参数以标注形式整合在渲染画面中，直观传递设计参数。模型完整还原了支架的安装定位特征、侧边的装配卡扣结构、表面的品牌标识浮雕细节，所有结构特征均符合3轴CNC数控加工的工艺要求，不存在倒扣、极小内R角等不利于加工的结构，可直接用于后续的工艺编程与样件试制，整体结构在轻量化与结构强度之间取得了优秀的平衡，应力分布均匀合理，完全满足赛车竞技场景下的高强度使用需求。
