工业照明用方形投光反射器结构设计

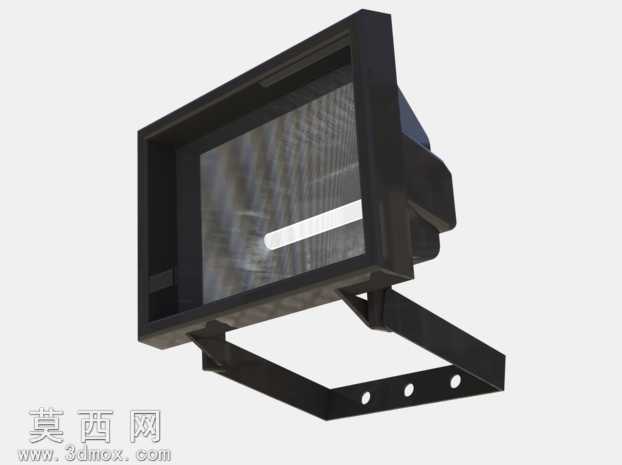

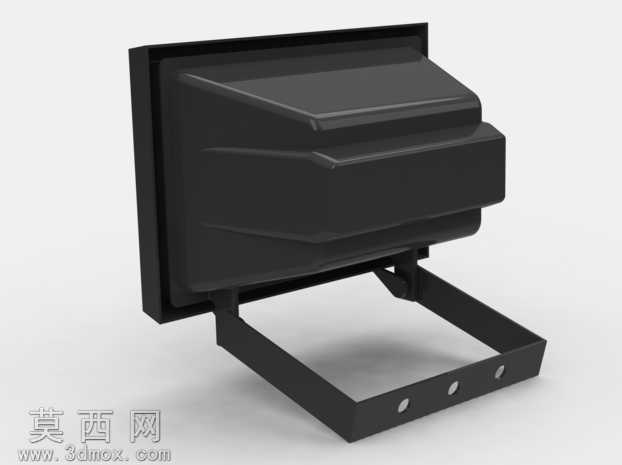

本作品为工业投光照明配套的反射器三维模型，采用SolidWorks完成全参数化建模，整体结构围绕户外投光灯具的反光、安装、防护需求展开设计。建模过程中首先搭建整体装配基准，以反射腔体为核心定位部件，依次完成外框壳体、内置反光面、安装支架、侧边固定结构的特征绘制，所有配合关系均按照实际灯具装配逻辑设置，可直接用于后续工程图导出与结构验证。模型的外框采用带翻边的方形壳体结构，边缘做了加厚与圆角处理，既提升壳体结构强度，也避免安装过程中的锐边划伤，壳体前端预留透光面板的安装卡槽，卡槽深度与宽度按照常规钢化玻璃面板的装配公差设置，可保证面板安装后的密封性与稳固性。内置反光面采用符合光学反射规律的弧面结构，建模时通过曲面放样、曲面加厚完成特征构建，曲面曲率经过反复调整，可实现光线的定向投射，减少无效散光，提升投光照明的有效照度。安装支架采用U型弯折结构设计，支架与壳体背部通过铰接结构连接，可实现照射角度的灵活调节，支架底部开设三个等距的圆形安装孔，适配常规户外立杆、墙面安装的固定螺栓规格，铰接位置预留锁紧件的安装空间，角度调节完成后可通过锁紧件实现位置固定，避免使用过程中出现角度偏移。渲染阶段采用哑光黑工程塑料材质赋予外框与支架，还原户外灯具常用的抗老化壳体材质质感，反光面赋予高反光镜面材质，模拟真空镀铝反光层的光学效果，透光面板赋予高透钢化玻璃材质，添加轻微的反光与折射属性，提升模型的真实感。整体设计兼顾光学性能、结构强度与安装便利性，所有零部件均做了壁厚均匀性检查，避免注塑生产过程中出现缩痕、缺料等问题，铰接位置与安装孔位均做了公差匹配，可直接用于灯具产品的结构开发参考，也可作为照明类课程设计、三维建模练习的参考案例。
