汽车传动系统等速万向节防护套结构设计

等速万向节防尘套是汽车传动系统中至关重要的防护部件，主要应用于前置前驱、四驱车型的驱动轴等速万向节部位，覆盖在万向节球笼结构的外侧，承担着隔绝外界杂质、留存内部润滑脂的核心作用。在车辆实际行驶过程中，驱动轮会随着悬架跳动、转向动作产生多角度的摆动与位移，等速万向节需要在不断变化的夹角下稳定传递扭矩，而防尘套则需要跟随万向节的往复弯折、伸缩动作持续形变，同时阻挡路面的泥沙、碎石、积水以及空气中的粉尘侵入万向节内部，避免钢球、滚道等精密配合面出现磨粒磨损，也防止万向节内部填充的高温润滑脂泄漏流失，保障万向节在全工况下的润滑状态，延长传动部件的使用寿命。

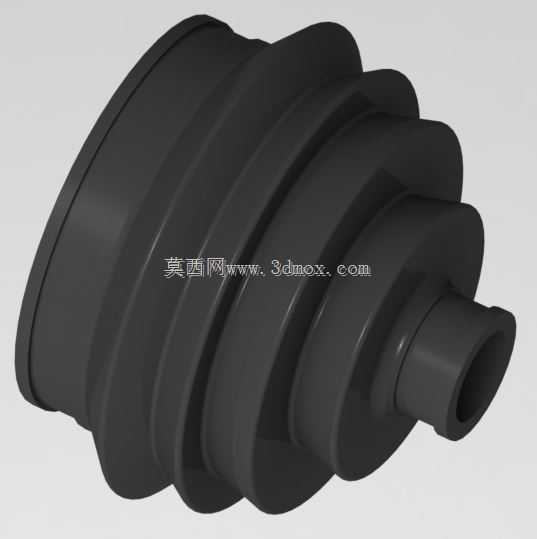

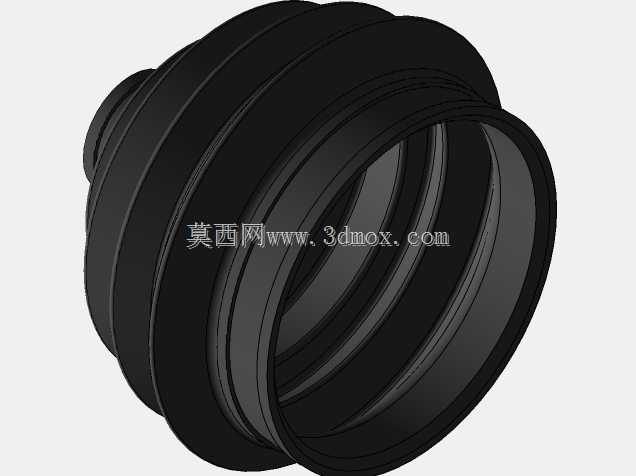

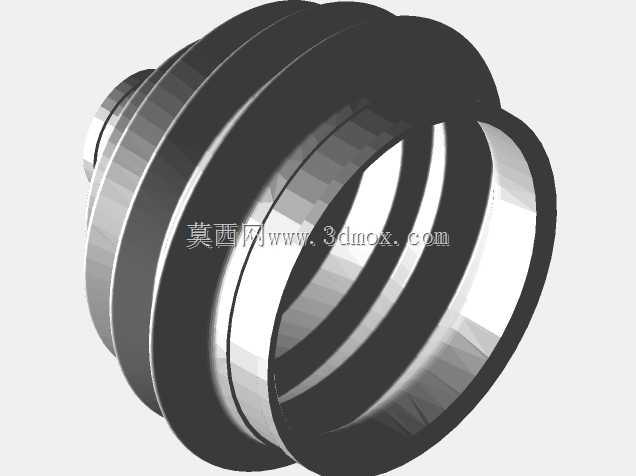

该防尘套采用多段阶梯式波纹褶皱结构设计，整体为变径回转体形态，大口径端适配万向节与驱动轴连接的外圈壳体，小口径端适配伸出的驱动轴杆身，中间的多层环形褶皱预留了充足的形变余量，能够在万向节达到最大摆角、驱动轴达到最大伸缩量时，通过褶皱的舒展与折叠适配位移变化，不会出现过度拉扯导致的撕裂，也不会因形变余量不足产生干涉卡滞。设计过程中充分考虑了安装边界的配合要求，两端的密封唇边采用过盈配合结构，装配后通过卡箍锁紧即可实现可靠的径向密封，无需额外涂覆密封胶即可阻挡液体与粉尘渗入；波纹段的壁厚经过反复校核，在弯折频繁的褶皱根部做了圆弧过渡处理，避免应力集中导致的疲劳开裂，同时整体材质选用耐高低温、耐油耐老化的橡胶材质，能够适配发动机舱附近的宽温域工作环境，抵御润滑脂的长期腐蚀，适应不同气候区域的使用需求。

在实际装车场景中，该防尘套的失效会直接导致万向节快速磨损，进而引发转向异响、传动抖动甚至动力中断的故障，因此其结构设计的合理性直接关系到传动系统的维护周期与行驶可靠性，波纹的数量、每一段的折角深度、两端的配合直径都需要匹配对应车型的驱动轴行程与万向节摆角范围，确保在极限工况下依然能够保持完整的防护能力，不会与周边的悬架部件、车身护板产生运动干涉。
