法兰连接手动截止阀阀体结构设计

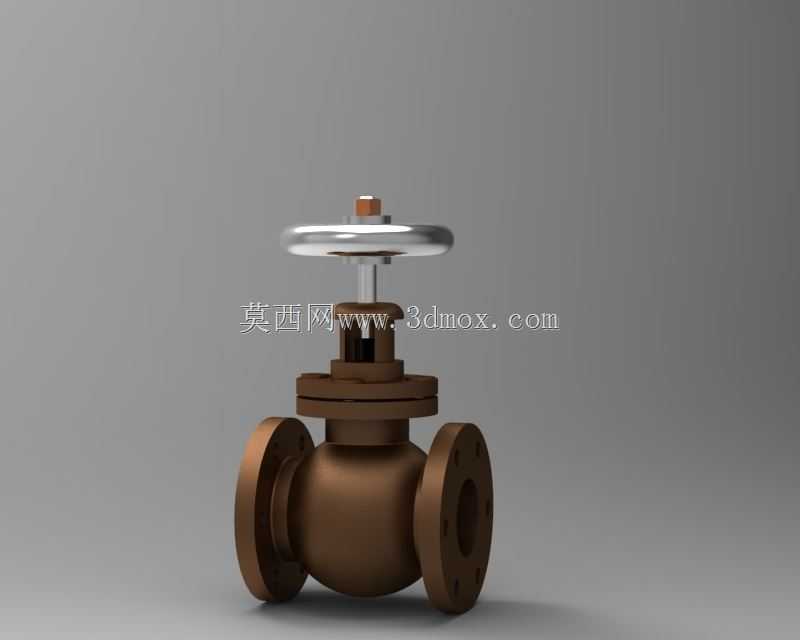

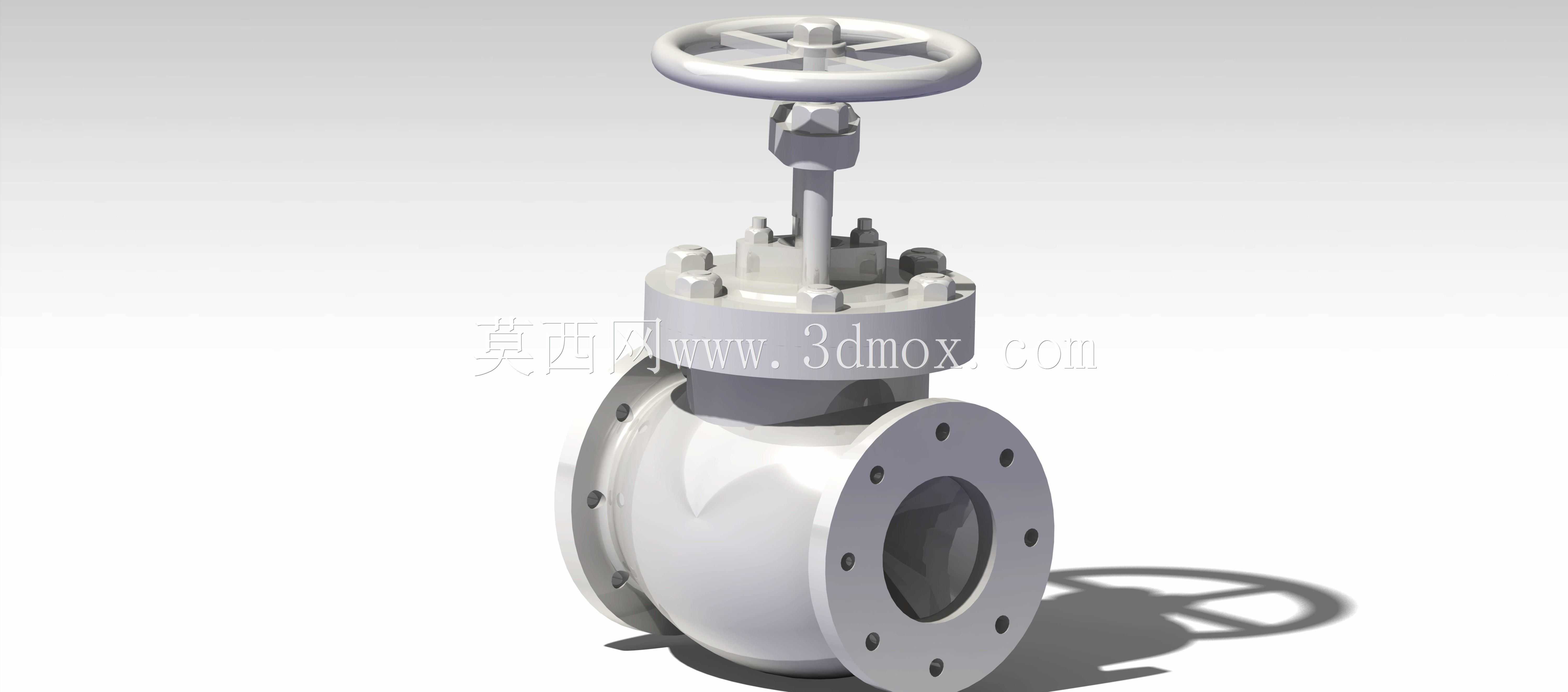

这款截止阀阀体是工业管路流体控制系统中的核心承压构件，主要应用在石油化工、电力冶金、市政给排水、暖通供热等行业的管线路网中，承担着截断管路内介质流通、调节管路流量与压力的核心作用，可适配水、蒸汽、油品、弱腐蚀性化工介质等多种常见工业流体的输送管控场景，是流程工业生产装置、公用工程管路系统中不可或缺的基础控制部件。从实际使用场景来看，这类法兰连接的截止阀通常安装在需要频繁启闭、对密封性能有较高要求的管段位置，相比其他阀类，它的密封面磨损量小、密封可靠性强，在中低压管路工况下能够长期保持稳定的截断效果，避免介质内漏造成的物料损耗与安全隐患。在产品功能特性上，阀体作为整个截止阀的承载基体，内部设计有与阀瓣配合的密封座腔，介质从阀体一侧法兰口进入后，顺着阀体内部的S型流道流向另一侧法兰口，当顶部手轮带动阀杆向下旋紧时，阀瓣会紧密压合在阀体内部的密封面上，彻底截断介质通路；阀杆提升时则可根据提升高度控制介质通流面积，实现流量的线性调节。阀体顶部设计有与阀盖配合的法兰连接端，通过周向均匀布置的螺栓实现阀盖与阀体的紧固密封，能够承受管路额定工作压力下的介质推力，避免连接处出现外漏问题。从设计思路来看，这款阀体采用了经典的直通式流道结构，流道走向设计兼顾了介质流动阻力与结构强度的平衡，既避免了直角流道带来的过大压损，也保证了阀体壁厚能够满足承压要求；两侧的法兰连接端采用标准法兰尺寸设计，法兰端面的密封面、螺栓孔位置度都严格匹配通用管路法兰标准，能够直接与同压力等级的管路法兰对接安装，不需要额外加工适配接口。阀体的外形轮廓做了圆滑过渡处理，避免了直角结构带来的应力集中问题，在介质压力波动、管路产生振动的工况下，能够有效分散结构应力，降低阀体开裂的风险。从安装边界来看，阀体两侧法兰的端面间距、法兰外径、螺栓孔分布圆直径都遵循通用工业阀门安装尺寸规范，安装时只需要保证两侧管路法兰与阀体法兰同轴，在密封面处加装适配的密封垫片，对角均匀拧紧连接螺栓即可完成固定，不需要额外调整管路位置；阀体顶部的阀盖连接端尺寸也匹配标准手动截止阀的阀盖组件，手轮操作空间预留充足，安装后在阀体周围预留出足够的操作与维护空间，即可满足日常启闭操作、定期检修密封面的空间需求，能够适配绝大多数常规工业管路的安装空间条件。阀体内部的密封座位置与阀杆行程做了匹配设计，保证阀瓣下行到最低位置时能够完全贴合密封面，不会出现行程不足导致的密封失效问题，同时阀杆升降的导向结构与阀体顶部的连接端同轴度经过设计校核，避免阀杆偏磨造成的外漏问题。
