自行车轮胎充气用 Schrader 美式气阀组件

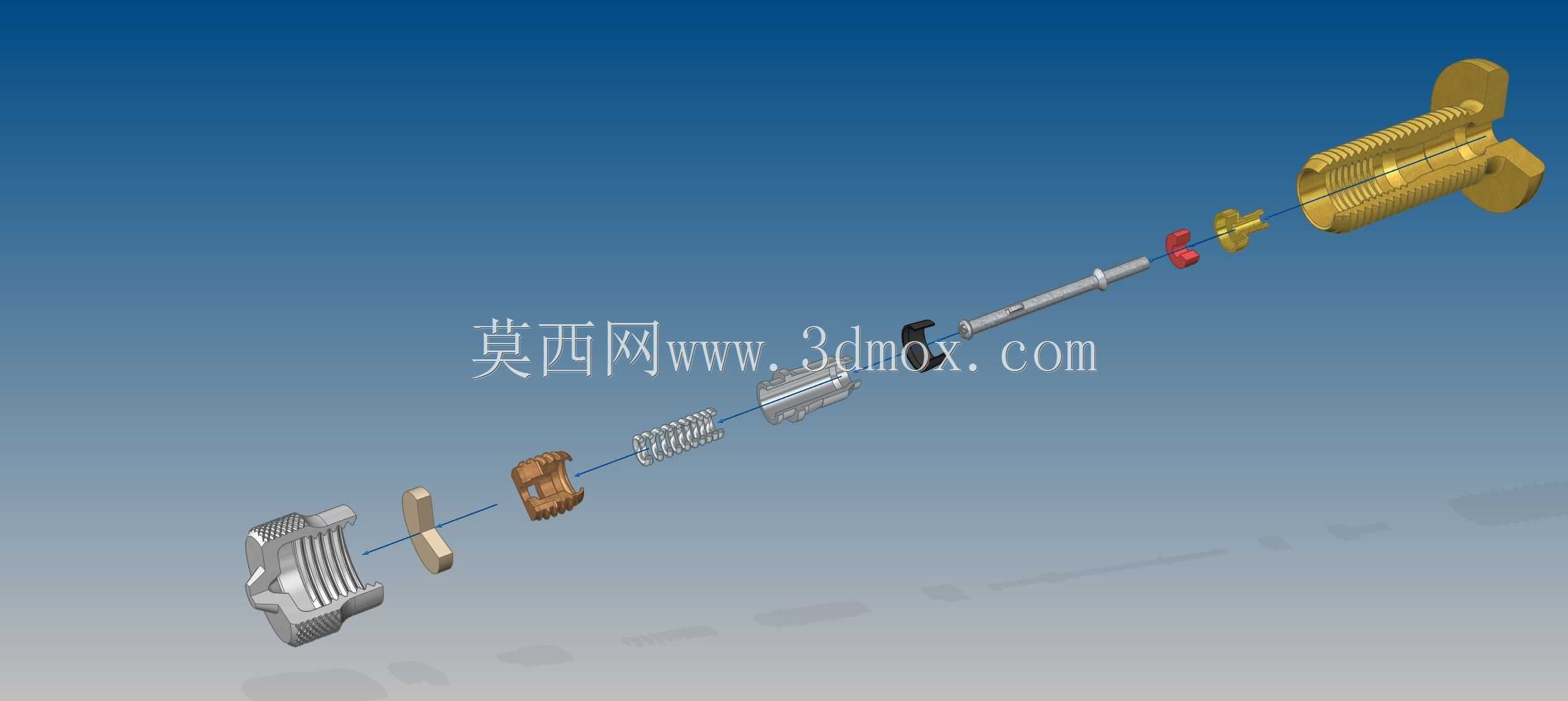

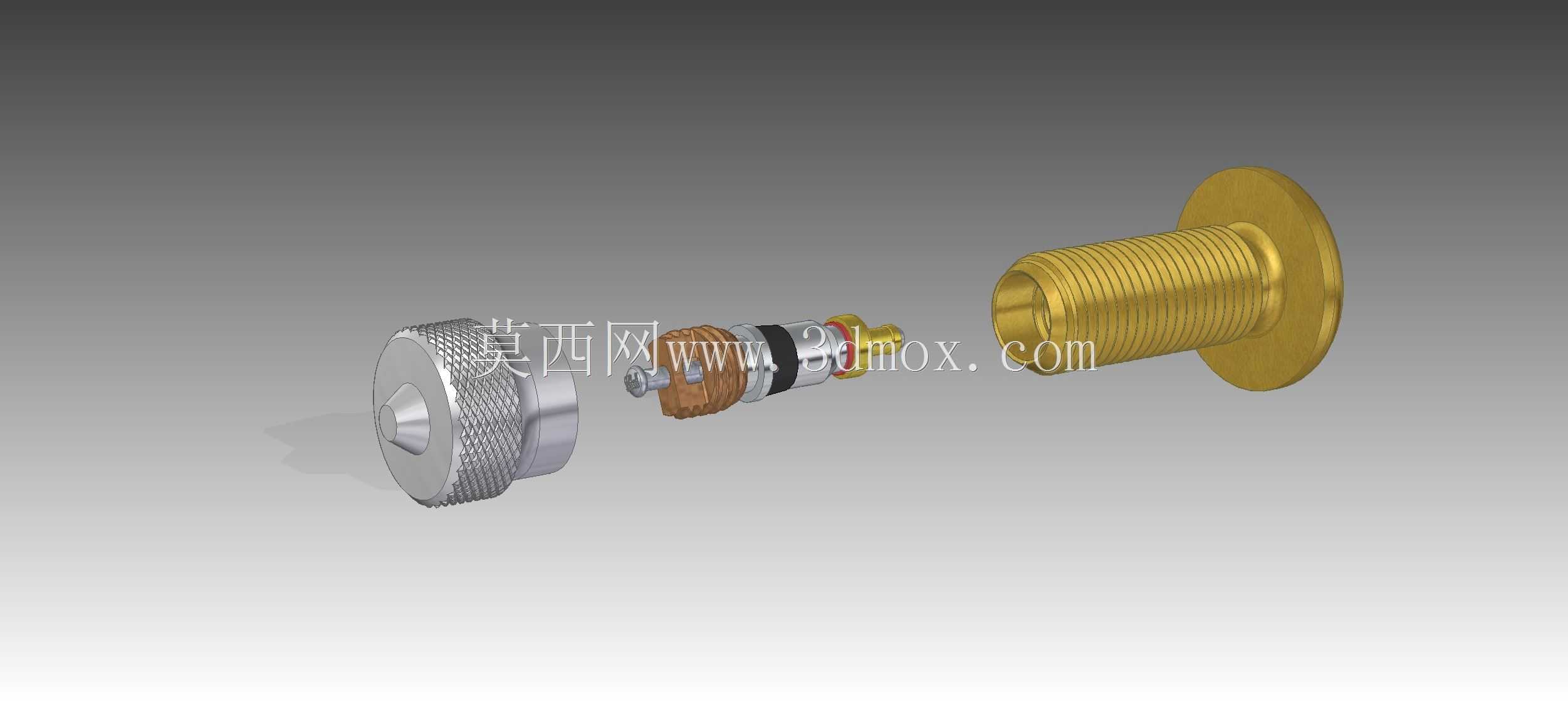

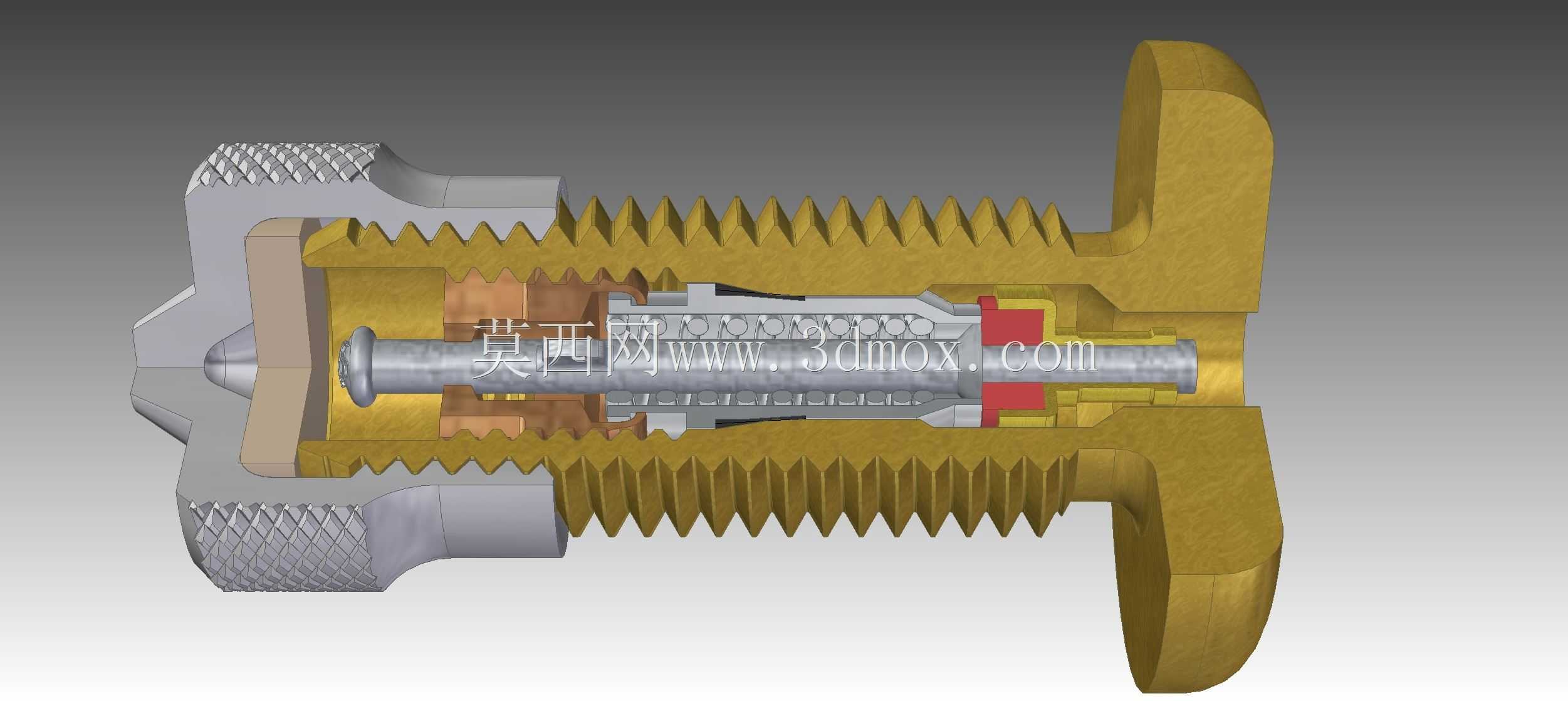

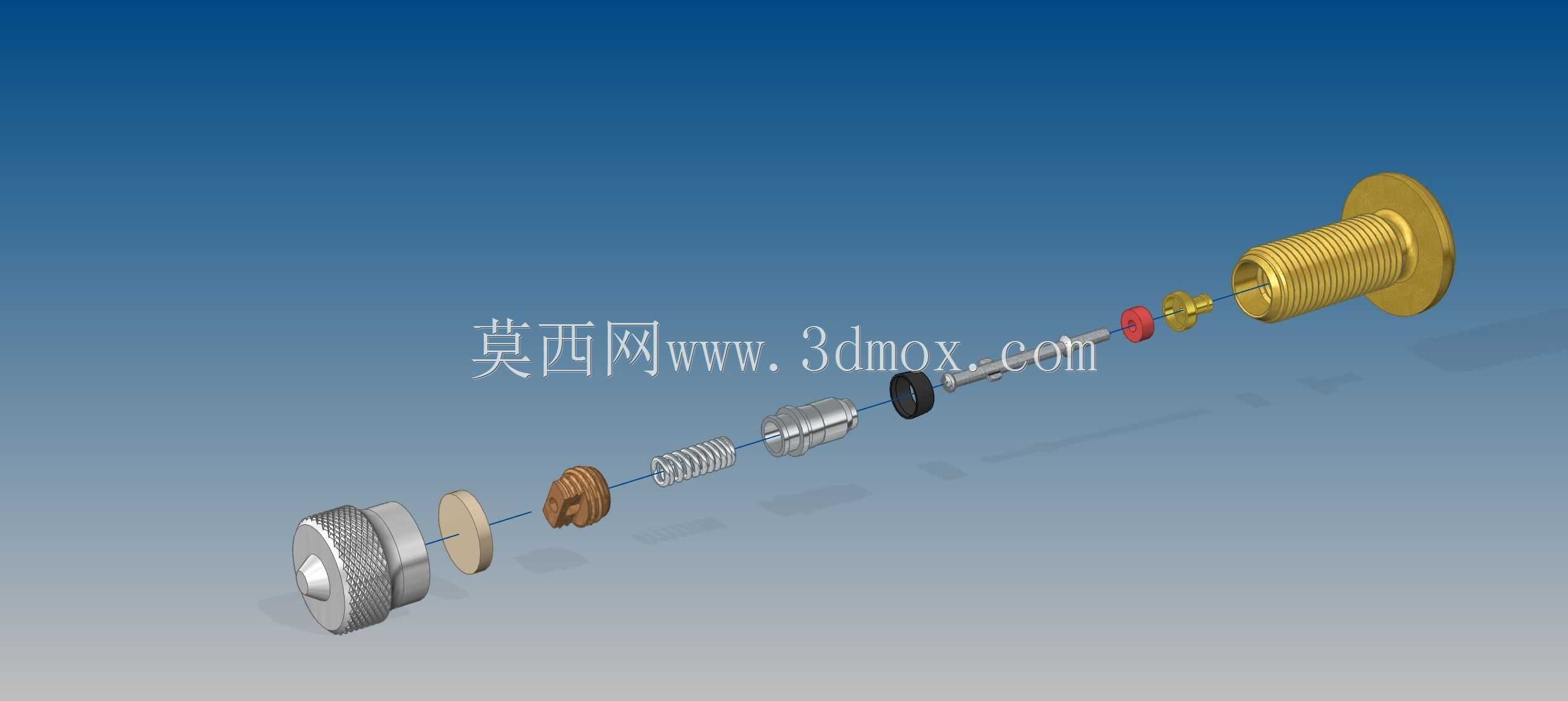

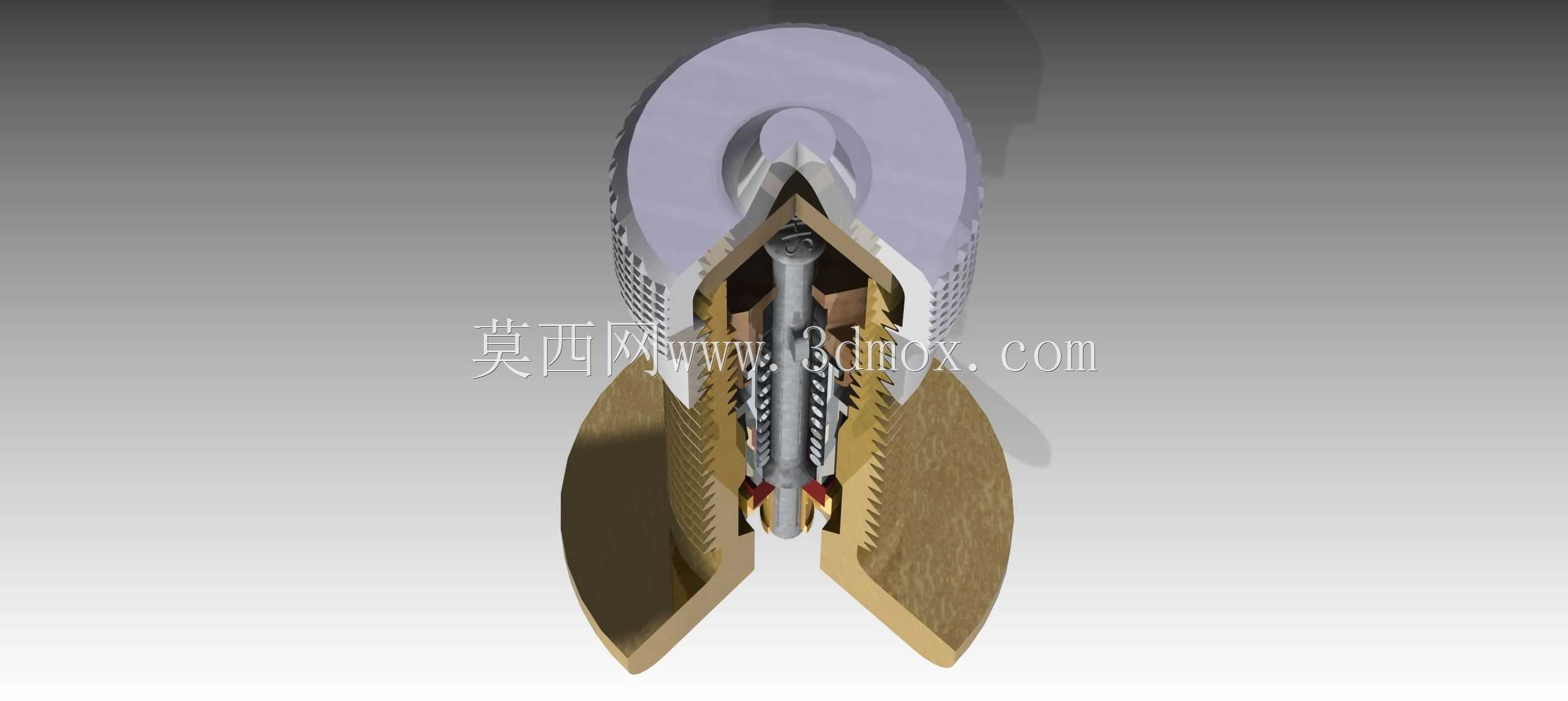

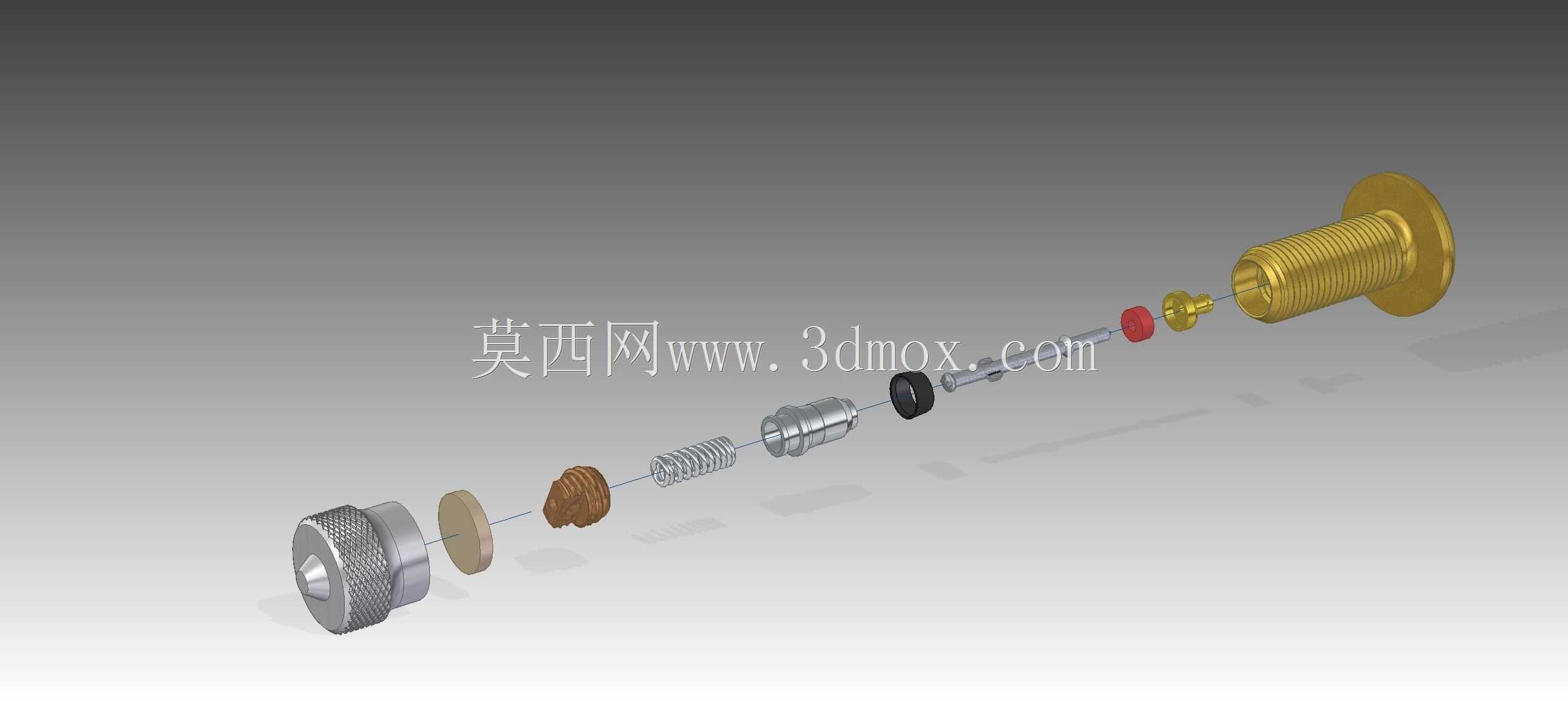

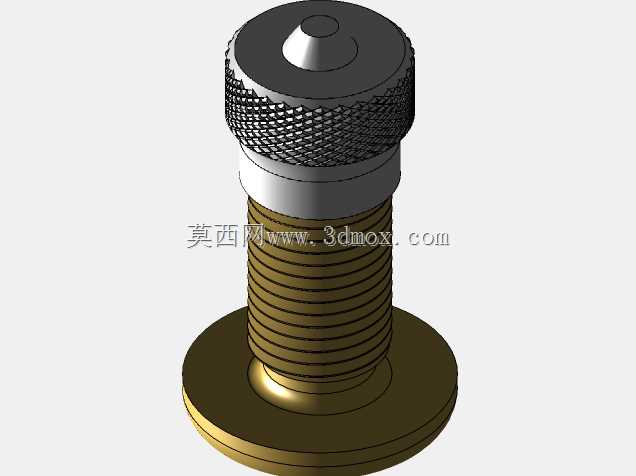

这款气阀组件是适配常规自行车、躺式高速自行车（velomobile）轮组的核心充气密封部件，主要应用于民用通勤自行车、山地车、公路车及人力助力车辆的轮胎充气与气压保持场景，是连接轮胎内腔与外部充气设备的唯一通路，日常使用中承担充气导通、静态密封保压、防止轮胎漏气的核心作用，直接决定轮胎气压稳定性，影响骑行滚动阻力、抓地力与骑行安全。整套组件采用分体式装配结构设计，包含带法兰盘的外螺纹基座、内置阀芯总成、滚花锁紧密封帽三个核心部分，设计阶段完全参照实物气阀的几何参数与装配逻辑还原，外部螺纹规格为7.7×0.794，可直接适配标准轮圈的气门安装孔，通过基座尾部的法兰盘贴合轮圈内壁完成轴向定位，安装时无需额外定制转接件，可直接替换同规格的常规美式气门芯组件；内部螺纹规格为5.2×0.705，用于匹配内置阀芯的装配公差，保证阀芯旋入后与基座内壁的同轴度，避免装配偏斜导致的密封失效问题。功能设计上，内置阀芯采用弹簧顶针式单向导通结构，充气时外部充气嘴顶开顶针，压缩内部弹簧打开气路，高压气体可顺利注入轮胎内腔；充气完成拔出充气嘴后，弹簧自动复位推动顶针压紧密封胶垫，切断气路实现静态保压，即使长期放置也能稳定维持轮胎内部气压，避免慢撒气问题。外侧的滚花密封帽采用网纹滚花工艺设计，无需工具即可徒手旋紧，旋紧后可压紧基座端面的密封面，阻挡外界泥水、灰尘进入阀芯缝隙，避免阀芯锈蚀卡滞，同时可作为二次密封结构，进一步降低慢漏气的概率。安装边界上，基座法兰盘直径适配常规轮圈的气门沉孔尺寸，螺纹段长度可覆盖绝大多数民用自行车轮圈的壁厚范围，安装后不会出现螺纹过短无法锁紧、或过长突出轮圈过多易被磕碰损坏的问题，阀芯与基座的装配间隙控制在合理公差范围内，既保证阀芯可顺畅旋入拆卸，方便后期更换老化阀芯，又能避免间隙过大导致的气压泄漏。整套结构的运动逻辑完全匹配实物气阀的工作原理，各部件的装配关系、配合公差都经过合理性校验，可直观展示美式气阀的内部构造与工作过程，既可以用于自行车配件的结构展示、维修教学演示，也可作为自行车整车三维装配的配套子部件使用，还原整车的完整细节。
