筒仓原料输送用200×400规格气动滑阀结构

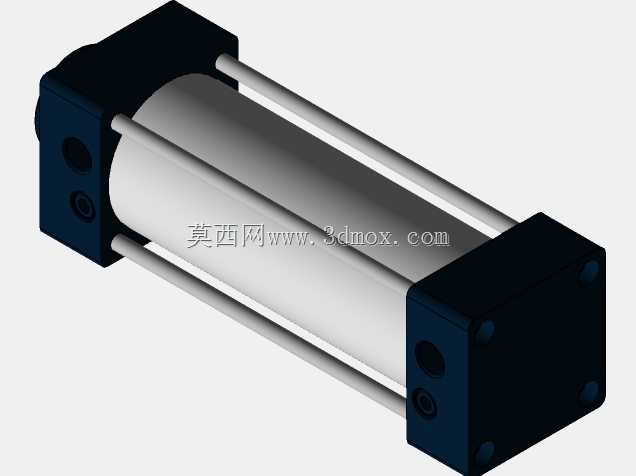

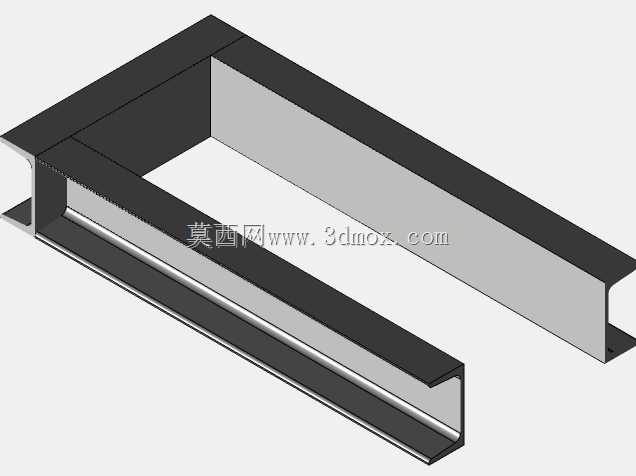

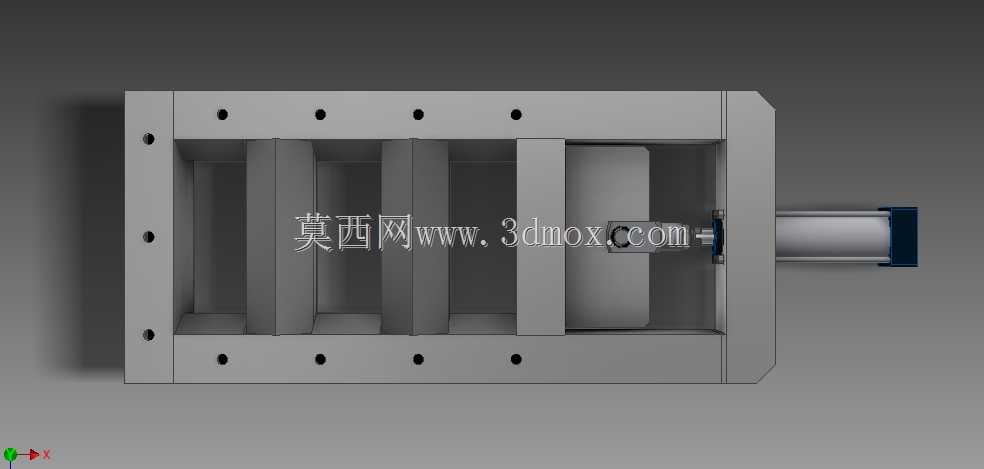

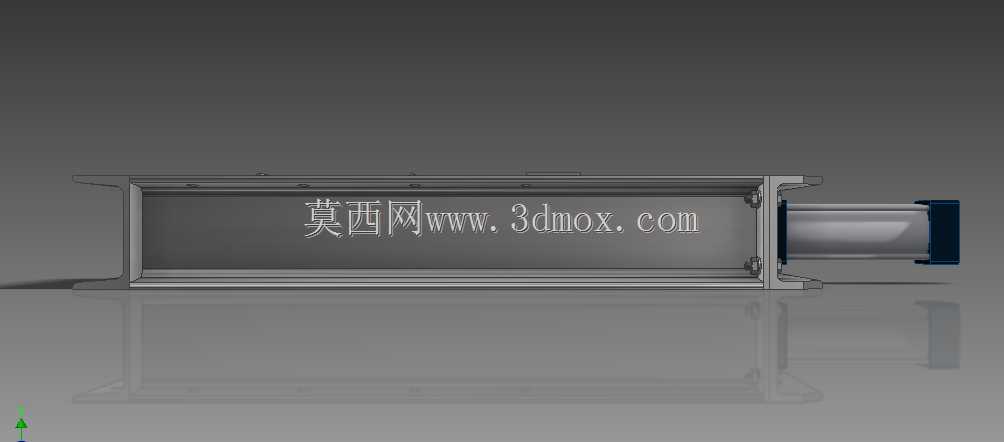

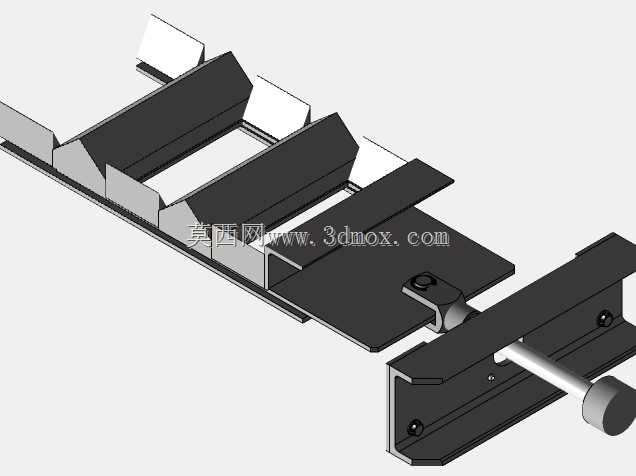

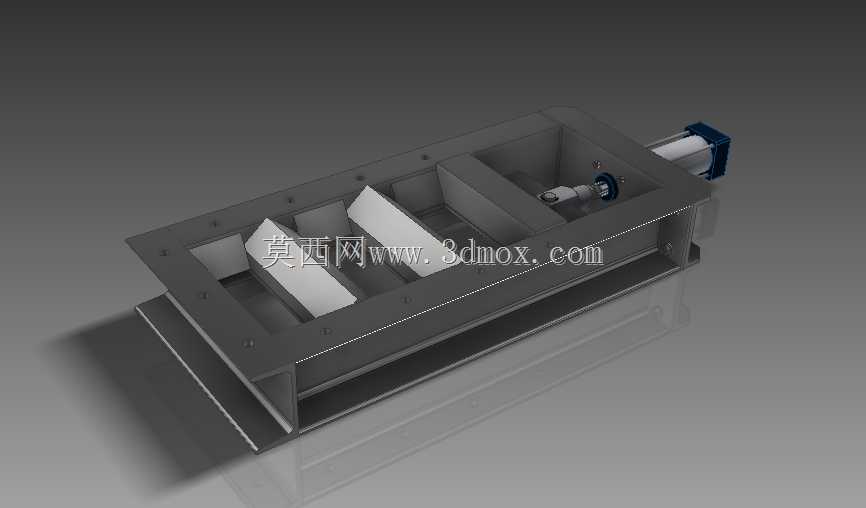

这款滑阀主要应用于耐火材料加工、建材生产、冶金散料处理等行业的筒仓出料环节，安装在储料仓、称量料斗、输送溜槽的衔接位置，承担散装粉状、颗粒状原料的通断控制与流量调节功能，是散料输送系统中控制物料供给节奏的核心配套部件，可适配氧化铝粉、耐火熟料颗粒、水泥生料、矿粉等多种磨琢性较强的散装物料工况，能有效避免物料卡滞、漏料等常见问题。在实际生产场景中，该滑阀可配合称重配料系统、皮带输送设备、斗式提升机联动运行，当上游料仓需要完成储料、下游设备需要检修或者配料工序需要截断料流时，滑阀可快速切断料流通路，也可通过调整闸板的开合幅度，精准控制单位时间内的物料出料量，保障配料精度与输送系统的运行稳定性，避免出现物料冲料、溢料导致的生产中断或原料浪费问题。从功能设计来看，这款滑阀采用气动驱动结构，相比手动闸阀可实现远程自动化控制，响应速度快，开合动作平稳，驱动端与阀腔做了密封隔离设计，可避免细颗粒物料渗入驱动机构造成的卡涩故障；阀体内腔做了顺滑过渡处理，没有物料积存的死角，闸板边缘做了耐磨强化处理，可长期承受散装物料的冲刷磨损，延长设备的维护周期；阀体整体采用框架式焊接结构，刚性充足，可承受料仓内物料的垂直静压力，不会因为长期承重出现阀体变形导致的闸板卡滞问题。设计过程中，工程师充分考虑了散料工况的实际使用痛点，针对耐火材料等磨琢性强的物料特性，在闸板与阀体的接触位置设置了可更换的密封耐磨衬条，当衬条出现磨损后可快速更换，无需整体更换阀体，大幅降低后期维护成本；驱动气缸的安装位置做了偏置设计，避开物料下落的直接冲击区域，同时预留了足够的安装维护空间，方便现场人员完成气缸检修、密封件更换等日常操作；阀体法兰边预留了标准的螺栓安装孔位，可直接与同规格的料仓出口、溜槽法兰对接，无需额外制作过渡连接件。该滑阀的标称通流截面尺寸为200mm×400mm，整体外形方正，安装时需要预留对应的法兰对接空间，同时要在气缸驱动侧预留不小于气缸行程的操作维护空间，避免安装后气缸动作出现干涉；阀体的进出口法兰采用统一的连接尺寸，可适配垂直安装、倾斜安装等多种现场布置方式，安装时需注意保持闸板运行方向水平，避免因阀体倾斜导致闸板受力不均出现磨损加快的问题；整体安装边界紧凑，不会占用过多的竖向安装空间，适合在料仓底部空间有限的老旧生产线改造场景中使用，可直接替换同规格的老式手动插板阀，无需对原有料仓出口结构做大规模改动，改造成本低，适配性强。
