方程式赛车前立柱集成制动轮边结构

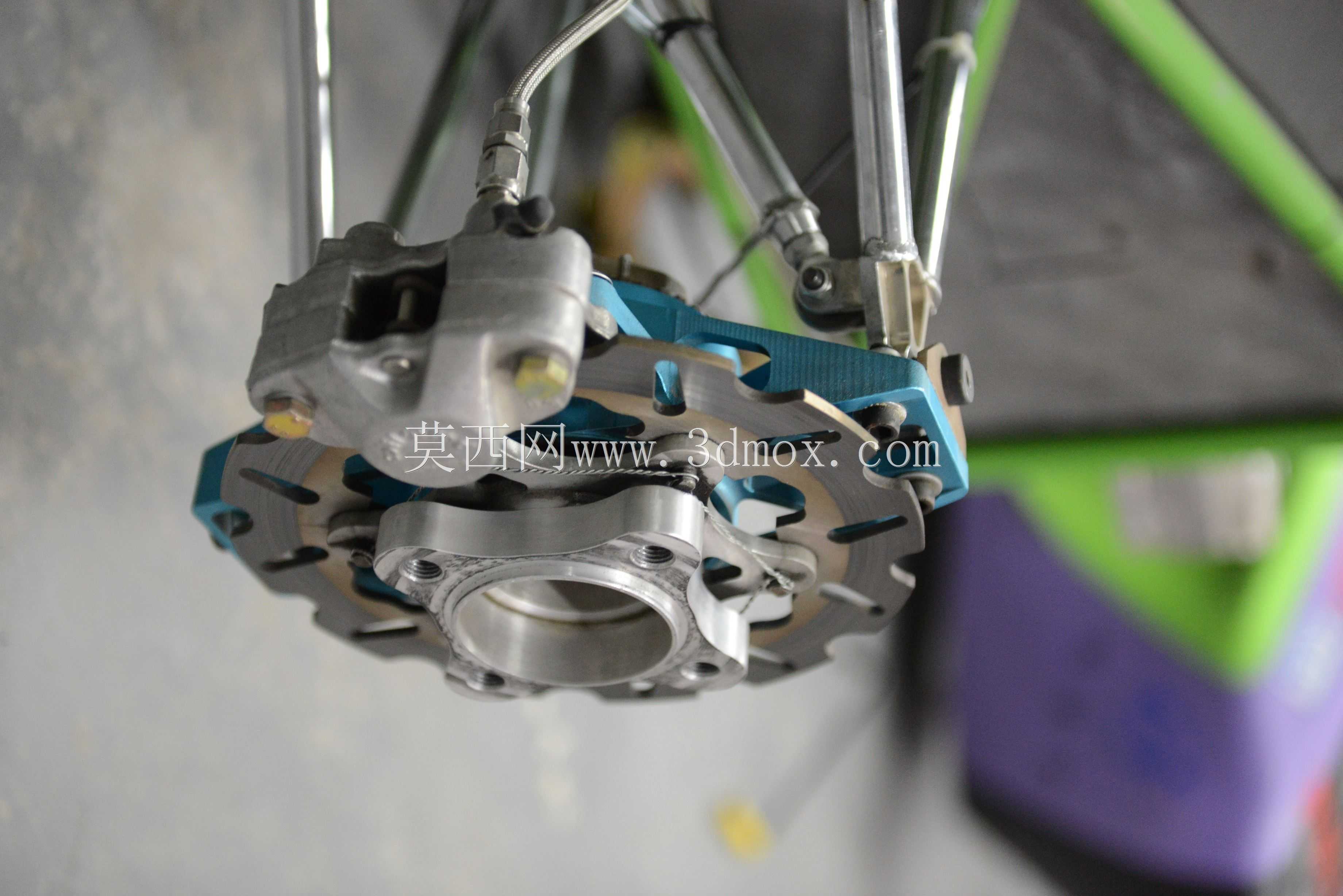

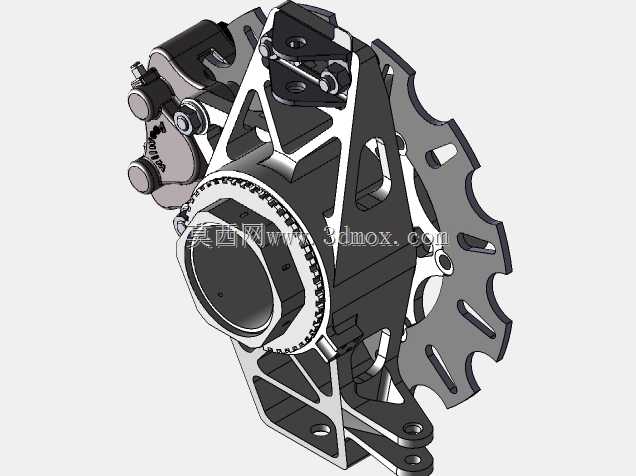

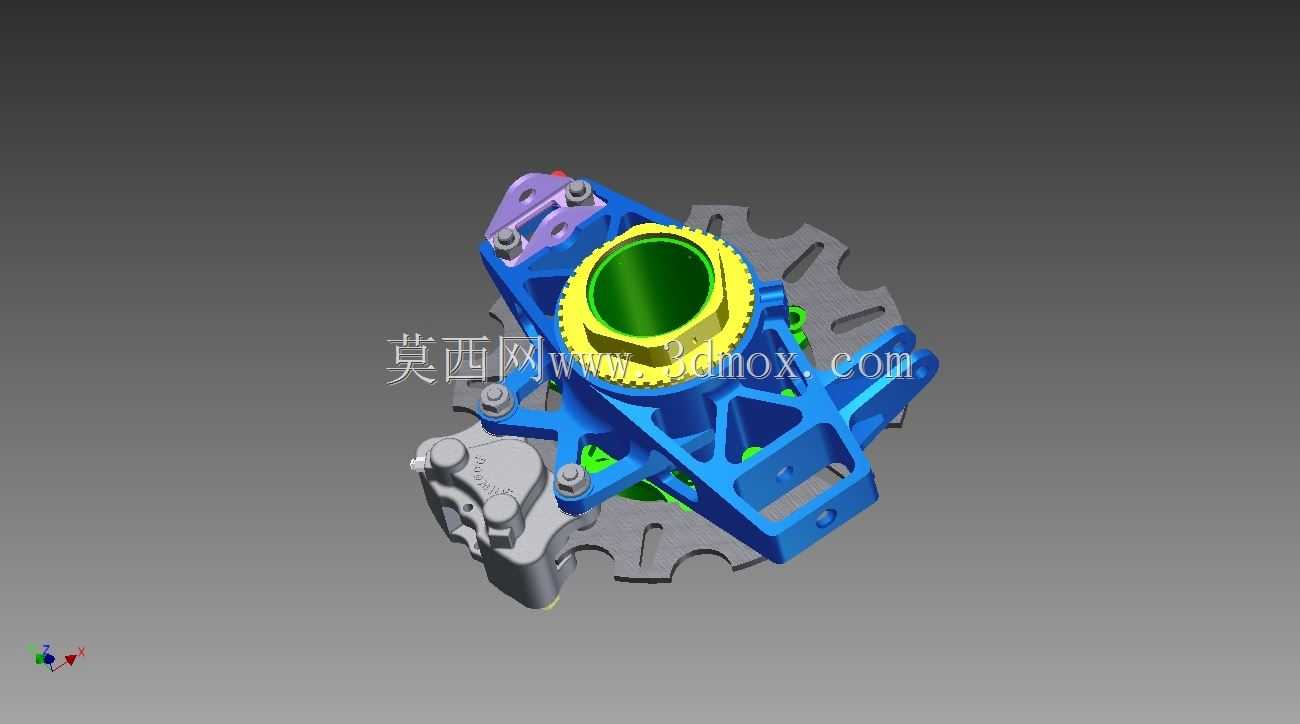

该结构是方程式赛车轮边系统的核心承载部件，主要应用于场地竞速类赛车的前轮轮端位置，承担着连接悬架系统、轮毂轴承、制动卡钳与转向机构的多重作用，是赛车行驶过程中传递地面载荷、制动力矩与转向作用力的关键枢纽。在实际赛事场景中，前立柱需要承受车辆过弯时的侧向加速度载荷、制动时的纵向冲击载荷，以及路面颠簸带来的垂向交变载荷，其结构性能直接决定赛车的操控响应精度与行驶可靠性。该部件采用一体化集成式设计思路，将制动盘安装定位面、卡钳安装支座、悬架摇臂连接耳、转向拉杆铰接座与轮毂轴承腔体整合为单一主体结构，大幅减少了轮边的零件数量与装配累积误差，同时通过拓扑优化去除非承载区域的冗余材料，在保证结构强度与刚度的前提下尽可能降低簧下质量，有效提升车轮的贴地性能与悬架响应速度。主体承载框架采用镂空桁架式结构，各连接臂的走向完全匹配载荷传递路径，避免应力集中带来的结构失效风险；中心位置设置阶梯式轴承安装腔，可适配双列角接触轮毂轴承的安装定位，保证轮毂旋转的同轴度与支撑刚度；侧向延伸的安装支座精准匹配制动卡钳的安装孔位，可保证制动盘与卡钳的配合间隙均匀，避免制动过程中出现偏磨或抖动问题；周边分布的多个铰接耳座分别对应悬架上下摆臂、转向横拉杆的连接位置，安装孔位的同轴度与位置度公差经过严格校核，可保证前轮定位参数在动态行驶过程中保持稳定。部件的安装边界充分考虑轮辋的内部空间限制，整体外轮廓完全处于轮辋辐条的避让空间内，不会与轮辋、轮胎在转向跳动过程中发生运动干涉；制动盘采用通风浮动式结构的适配设计，安装止口与定位销孔的位置精度可保证制动盘受热膨胀时能够自由浮动，避免热变形带来的制动拖滞问题；卡钳安装位采用径向定位设计，可承受大制动力矩下的冲击载荷，保证制动过程中卡钳的稳定性。
