适配禧玛诺Raceface曲柄的不锈钢链轮护罩

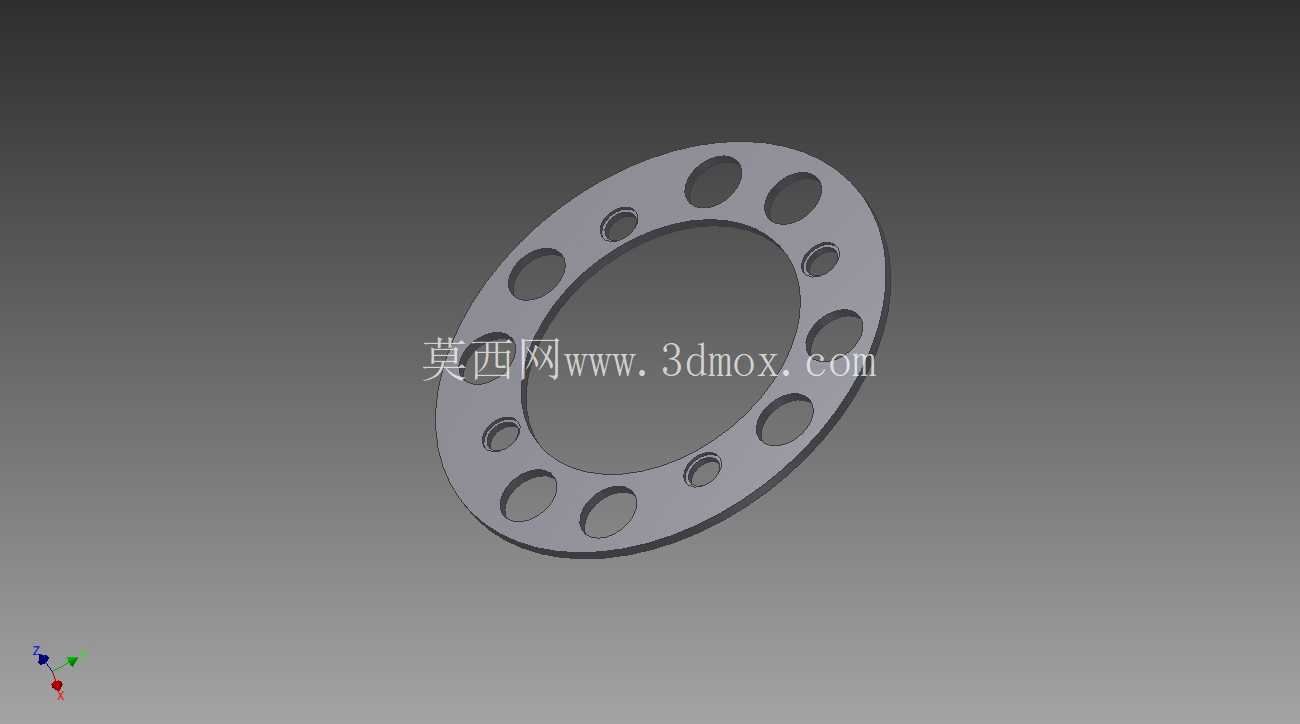

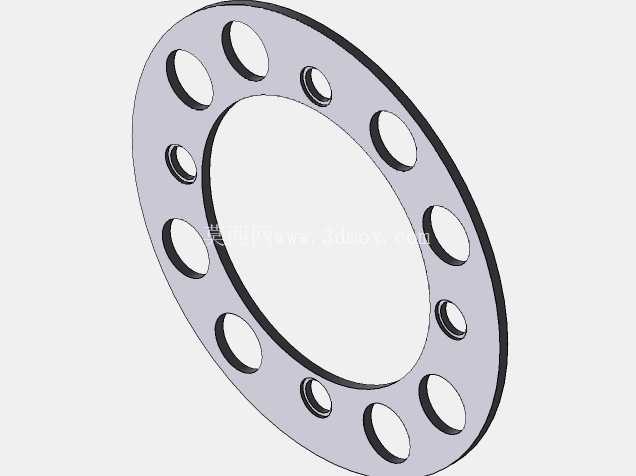

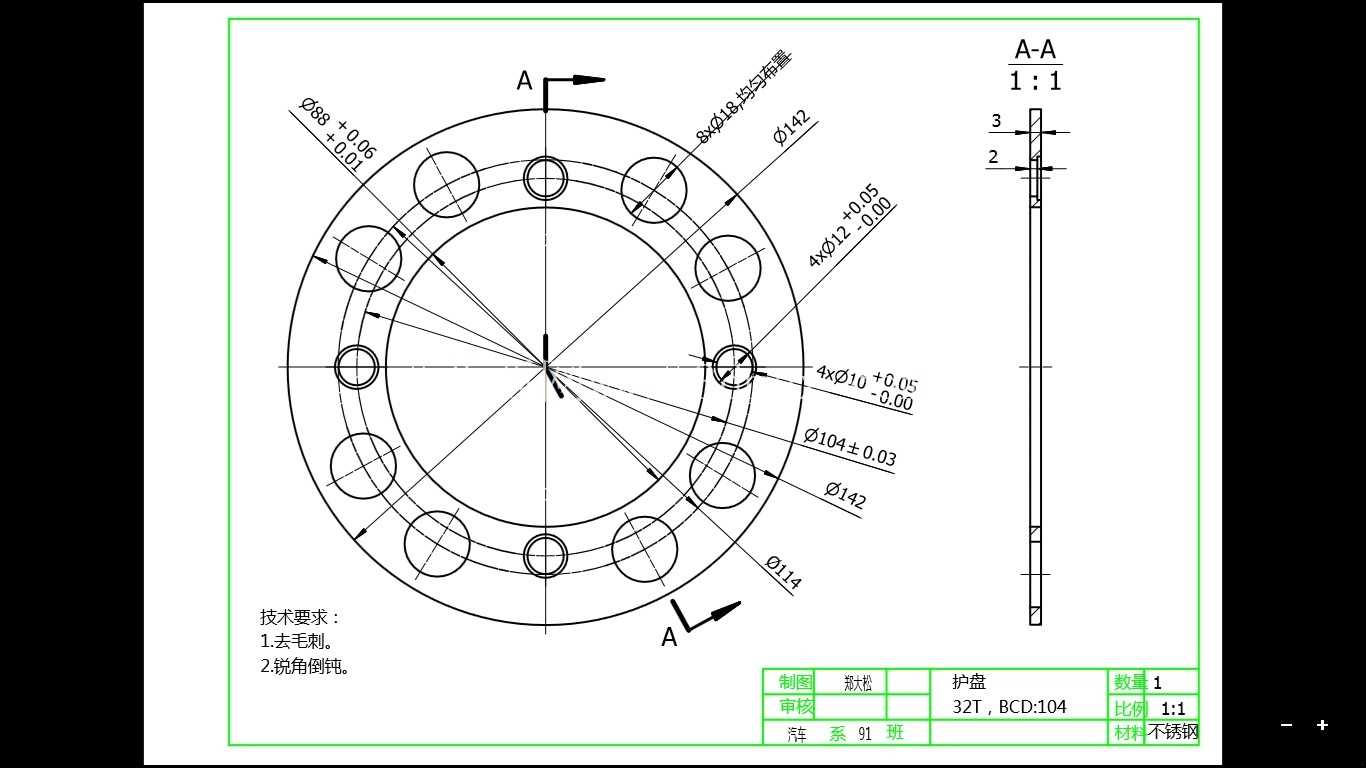

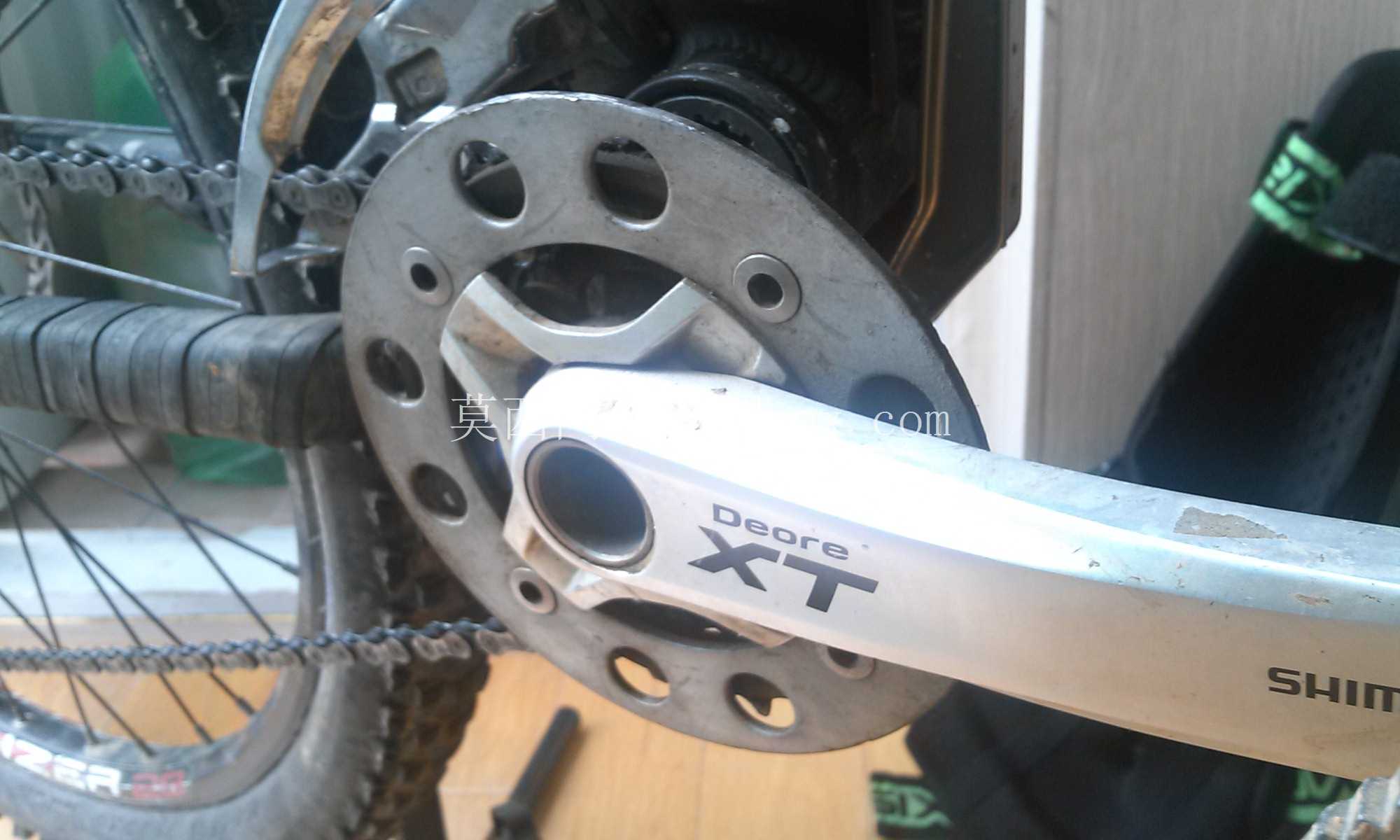

　　从结构设计来看，这款护罩采用不锈钢材质冲压成型，整体为环形盘状结构，厚度控制在2mm左右，既保证了足够的抗冲击强度，又不会额外增加过多的传动系统转动惯量，不会对踩踏效率造成可感知的影响。护罩的安装孔位完全匹配对应曲柄的盘钉固定点位，不需要额外对曲柄或者链轮进行打孔、打磨改装，直接替换原有盘钉垫片位置即可完成安装，安装后护罩与链轮齿顶的间隙控制在3mm左右，既不会在踩踏过程中与链条、链轮发生运动干涉，也能保证足够的防护覆盖范围，完全遮挡住链轮外侧的齿尖部分。山地车传动系统的链轮外侧在越野骑行场景中，很容易被石块、树根磕碰造成齿形变形，也容易在车辆搬运、停放时剐蹭骑行者裤腿，链轮护罩就是针对这一实际使用痛点设计的防护结构件。这款护罩的适配对象覆盖禧玛诺Deore XT系列曲柄以及Raceface同规格曲柄，这类曲柄广泛应用在中端硬尾山地车、全地形山地车上，日常林道穿越、长途骑行、城市通勤场景都有大量装机量，护罩的存在可以直接降低链轮受外力冲击损坏的概率，也能避免裤脚被链轮油污沾染、被转动齿盘勾扯的安全隐患。

　　设计过程中重点考虑了越野场景的受力情况，护罩的外缘做了卷边强化处理，在受到侧向冲击的时候不会轻易出现弯折变形，安装孔位周边做了局部沉台设计，保证盘钉锁紧后护罩与曲柄安装面完全贴合，不会在长期颠簸骑行中出现松动、异响的问题。护罩的内圈轮廓完全贴合曲柄的安装座外形，不会出现多余的突出结构，避免在变速过程中与前拨链器发生位置干涉，兼容双盘、单盘传动系统的安装需求，不需要调整前拨的限位螺丝位置就能正常使用。从实际使用场景来看，这款护罩除了越野骑行的防护作用外，在日常通勤场景中也能发挥很大作用，很多骑行者日常穿着长裤通勤，没有绑裤脚的习惯，护罩可以完全隔开裤脚与转动链轮的接触，不需要额外配备束裤带，也不会出现裤脚被油污弄脏的情况。

　　针对维修保养场景，护罩的安装拆卸不需要特殊工具，使用常规的内六角扳手松开盘钉就能完成拆装，日常清洁链轮、给链条上油的时候也不需要完全拆下护罩，护罩上预留的镂空间隙足够容下毛刷、油嘴的操作空间，不会给日常维护增加额外的工作量。材质选择上采用不锈钢而非铝合金或者塑料，主要是考虑到不锈钢的抗冲击韧性更好，在受到石块撞击的时候不会像铝合金那样容易出现开裂，也不会像塑料护罩那样在低温环境下变脆容易碎裂，长期使用也不会出现氧化生锈的问题，表面不需要额外做喷涂处理，金属原色的外观也能和银色款曲柄形成视觉上的统一。

　　安装边界方面，这款护罩适配的链轮齿数范围在32T到38T之间，对应不同齿数的链轮，护罩的环形外径做了对应匹配，保证不同齿数的链轮安装后，护罩都能高出齿顶1.5mm左右，形成有效的防护高度，不会出现大齿数链轮安装后齿尖外露、小齿数链轮安装后护罩蹭链条的问题。在结构强度校核阶段，重点模拟了侧向150N冲击力的工况，对应骑行过程中车辆侧倒、石块撞击的实际受力情况，护罩的最大变形量控制在0.2mm以内，不会因为冲击变形接触到链轮或者链条，保证传动系统的正常运转。
