220mm行程山地车后避震器结构设计

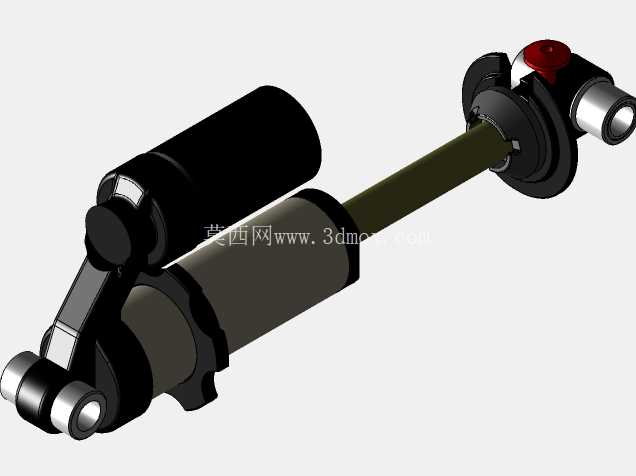

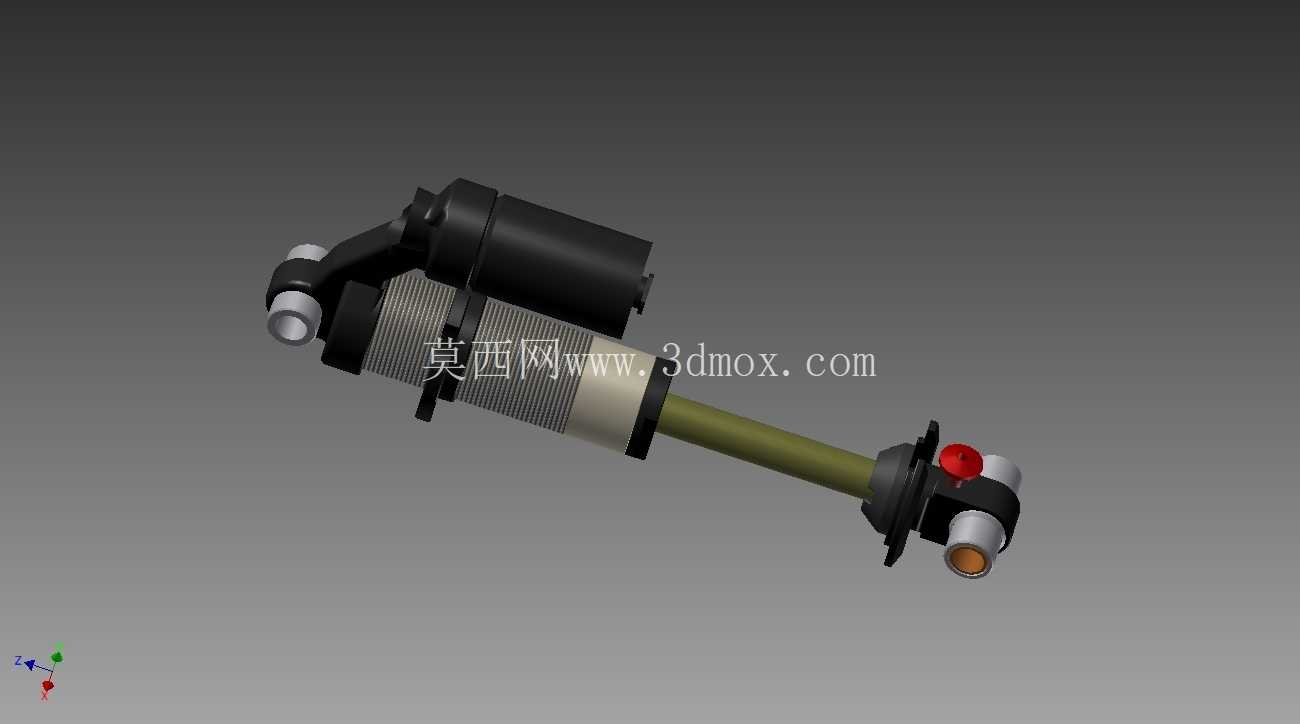

这款后避震结构主要应用在中端山地车的后轮悬挂系统中，核心作用是吸收越野骑行过程中后轮遭遇的冲击载荷，避免轮组跳动导致的抓地力丧失，同时过滤高频震动降低骑行者的肢体疲劳。从结构布局来看，整体采用同轴阻尼杆与外置阻尼调节缸的组合设计，主缸体集成了弹簧预压调节段，外露的螺纹段可以通过旋转调节环改变弹簧初始预紧力，适配不同体重骑手与不同路况的支撑需求，调节螺纹的螺距经过匹配设计，每旋转一圈对应的预压行程变化控制在1mm左右，避免调节过量导致的支撑特性突变。

安装边界上，两端的鱼眼衬套安装孔中心距为220mm，也就是行业内常说的e2e安装尺寸，这个尺寸属于长行程后避震的常用规格，适配140-160mm后轮行程的软尾山地车架，上下安装位的衬套内径匹配通用的M8安装螺栓，安装位的端面宽度控制在22mm，能够兼容绝大多数主流车架的安装座开档尺寸，不需要额外加装衬套调整间隙。外置的阻尼调节旋钮采用红色拨杆设计，骑行过程中不需要额外工具就可以手动旋转调整阻尼回弹速度，拨杆的阻尼档位有清晰的段落感，从全开至锁止一共12档可调，锁止档位下阻尼油路完全封闭，避震器几乎不产生压缩行程，适合爬坡铺装路面骑行时减少动力泄力。

设计思路上，主阻尼杆采用高强度合金钢材质，表面做了硬质阳极氧化处理，粗糙度控制在Ra0.8以下，配合内部的特氟龙导向环，往复运动的摩擦系数极低，长时间使用也不会出现油封磨损导致的漏油问题。外置的储气腔结构能够避免长行程压缩时阻尼油出现气蚀现象，连续高频冲击下阻尼特性不会出现明显衰减，应对连续颠簸的乱石路路况时，后轮能够始终贴附地面，不会因为阻尼失效出现弹跳失控的问题。主弹簧采用渐进式刚度设计，初始压缩阶段刚度较低，能够过滤小幅度的高频震动，遇到大落差冲击时弹簧刚度随压缩量增大逐步提升，避免出现打底触底的硬冲击，同时不需要额外加装橡胶缓冲块就可以实现末端缓冲，减少了零件数量也降低了后期维护的复杂度。

实际装车应用时，需要注意安装螺栓的锁紧扭矩控制在18-22N·m，扭矩过大容易导致鱼眼衬套变形，转向时出现卡滞异响，扭矩过小则会在骑行过程中出现螺栓松动的安全隐患。日常维护只需要每骑行100小时左右清洁外露的阻尼杆表面，避免泥沙附着刮伤油封，不需要频繁拆解更换阻尼油，整体维护成本较低。结构上的油路设计采用了双向阻尼控制，压缩行程与回弹行程的阻尼相互独立，压缩阻尼负责控制冲击吸收的速度，回弹阻尼负责控制避震器伸张开的速度，两者匹配调校后能够避免出现压缩过软打底、回弹过快弹跳的问题，不同体重的骑手可以通过组合调整弹簧预压与阻尼档位，找到最适合自己骑行习惯的支撑特性。从结构建模的角度来看，所有零件的配合公差都按照通用机械加工精度设计，阻尼杆与缸体的配合采用H7/f6间隙配合，既保证运动顺畅又不会出现过大的间隙导致漏油，安装位的衬套采用橡胶与金属硫化一体结构，能够吸收安装位的微小角度偏差，避免车架加工误差导致的避震器侧向受力，延长整体使用寿命。
