大学生方程式赛车专用转向节立柱结构

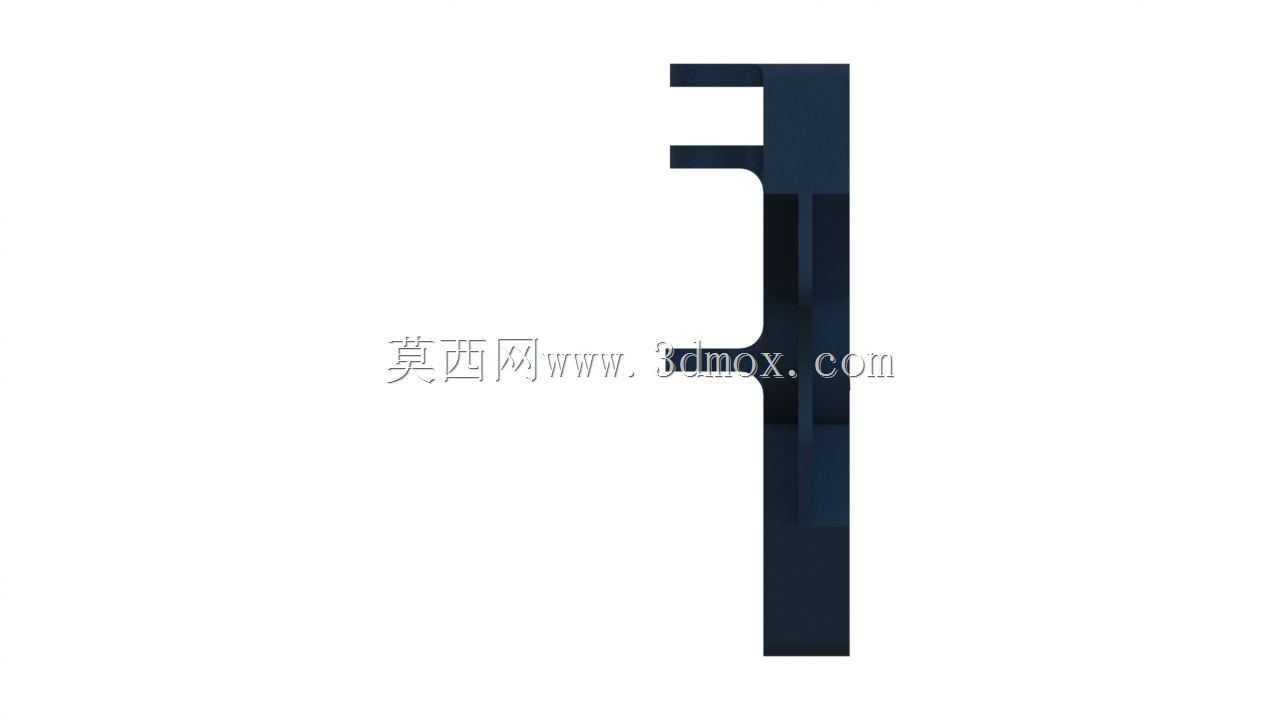

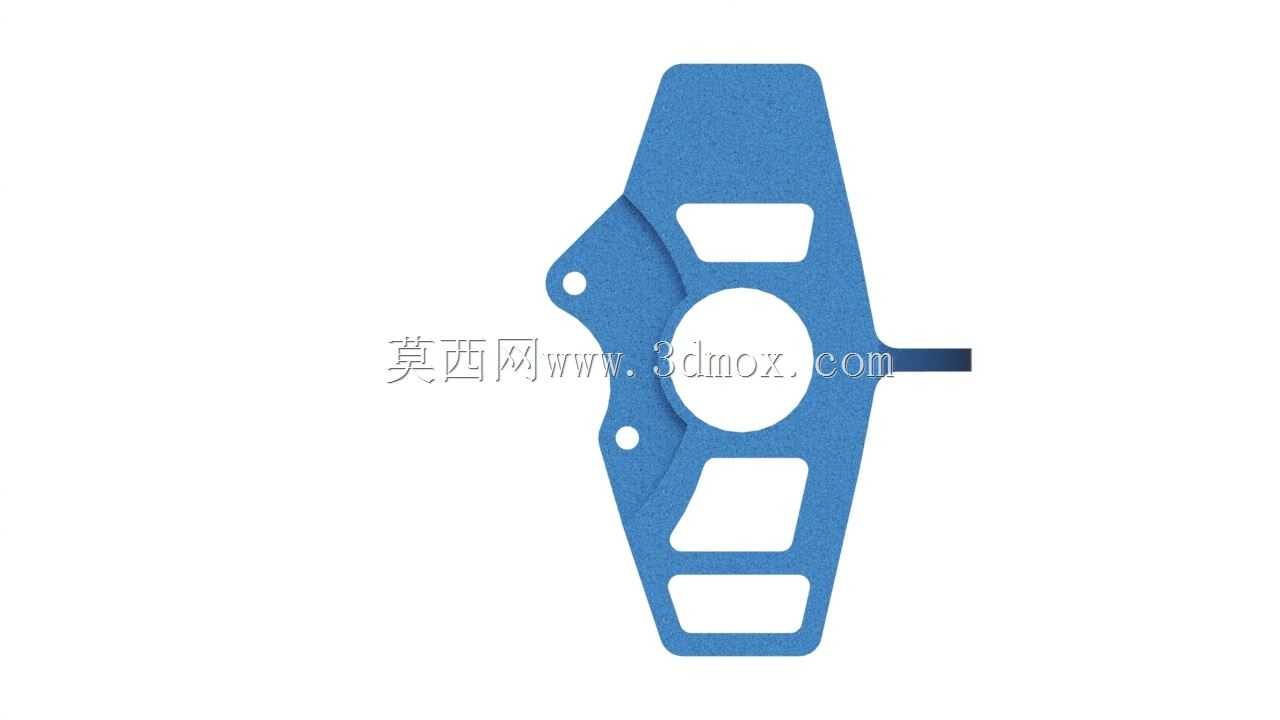

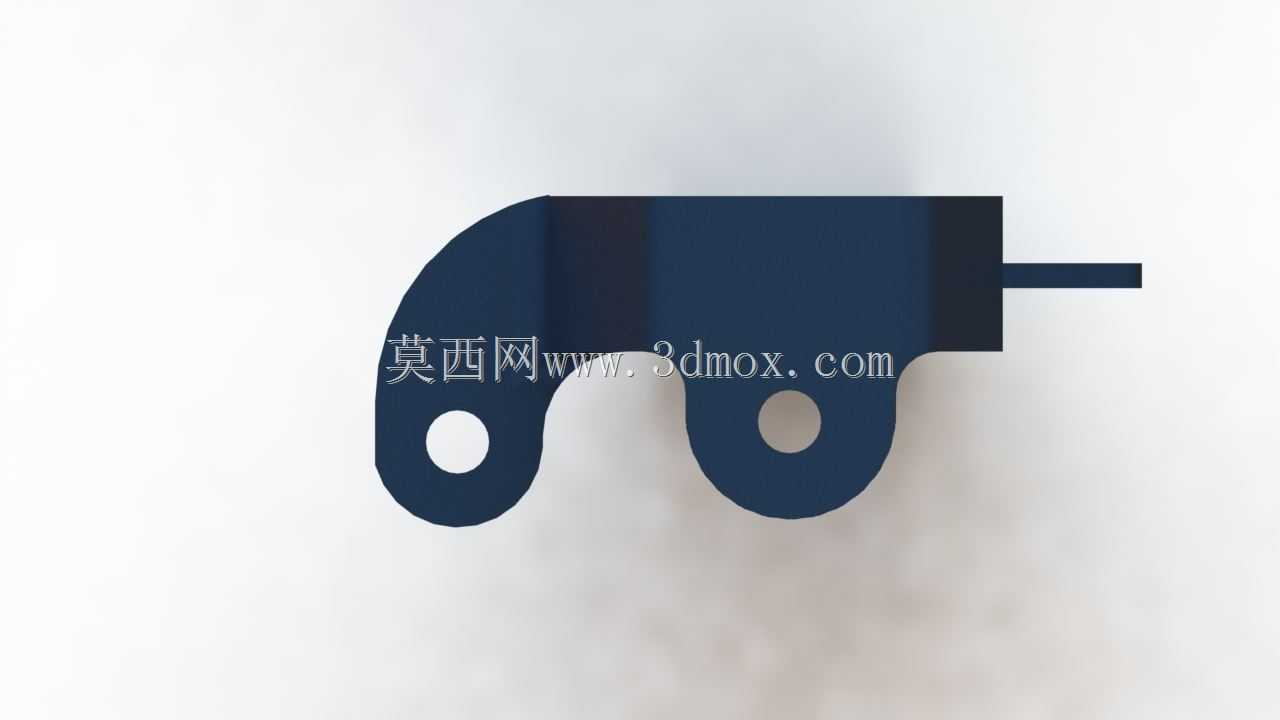

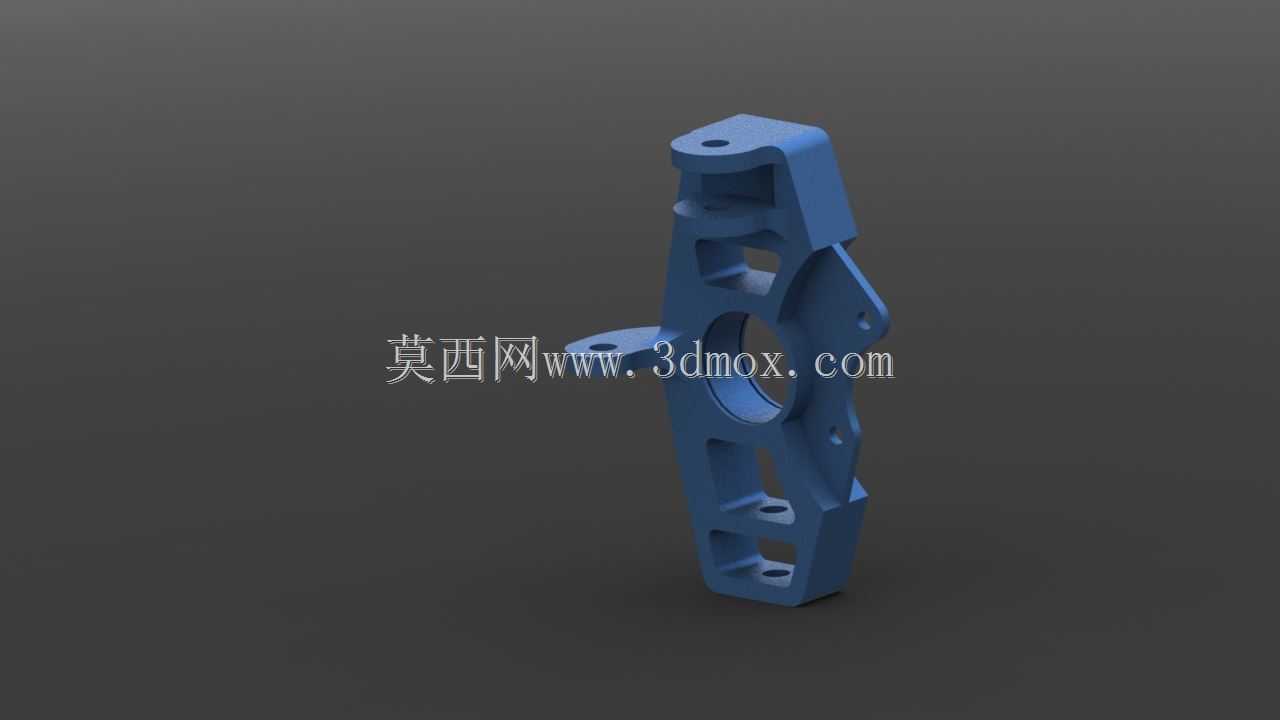

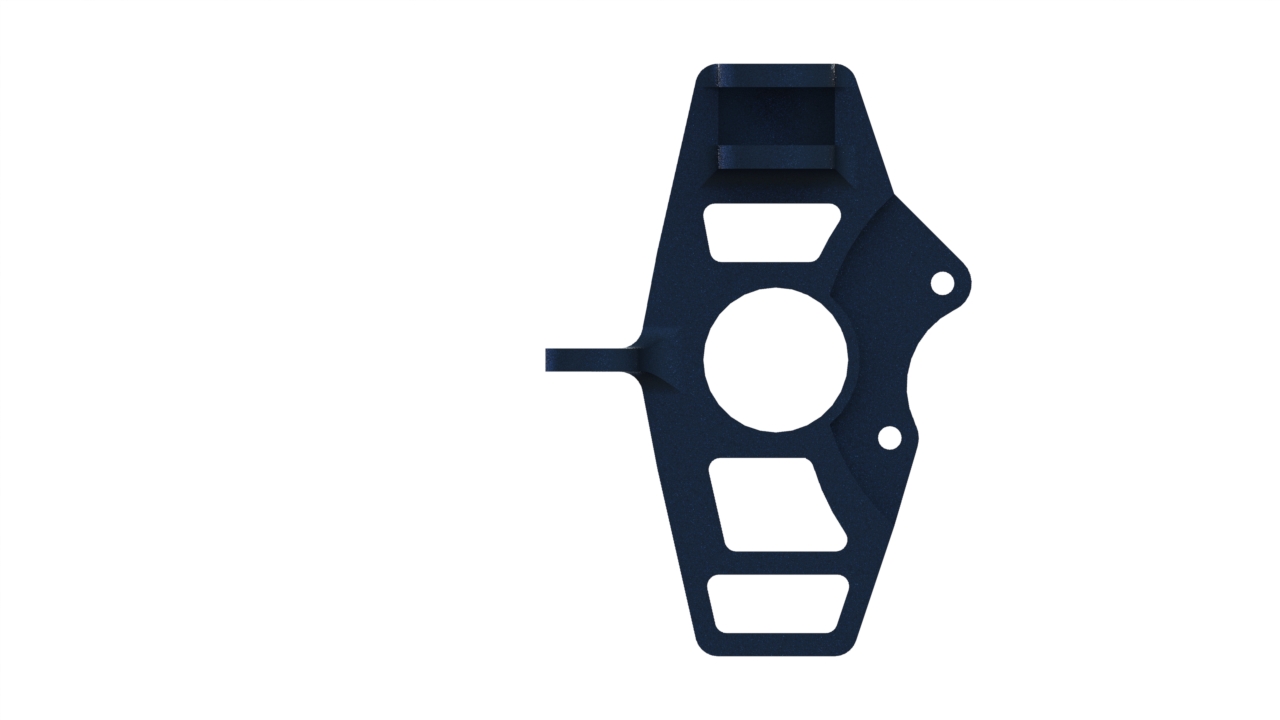

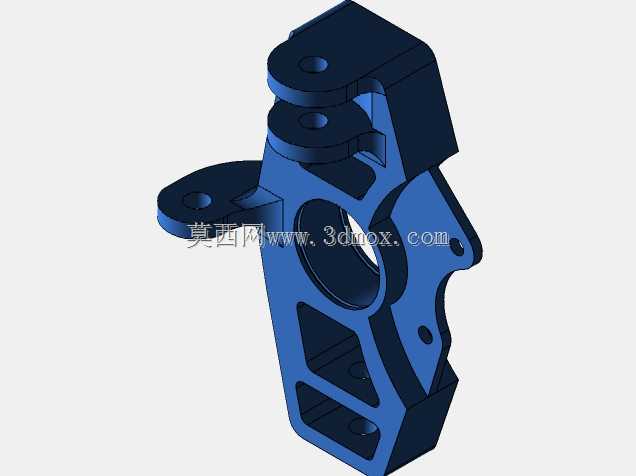

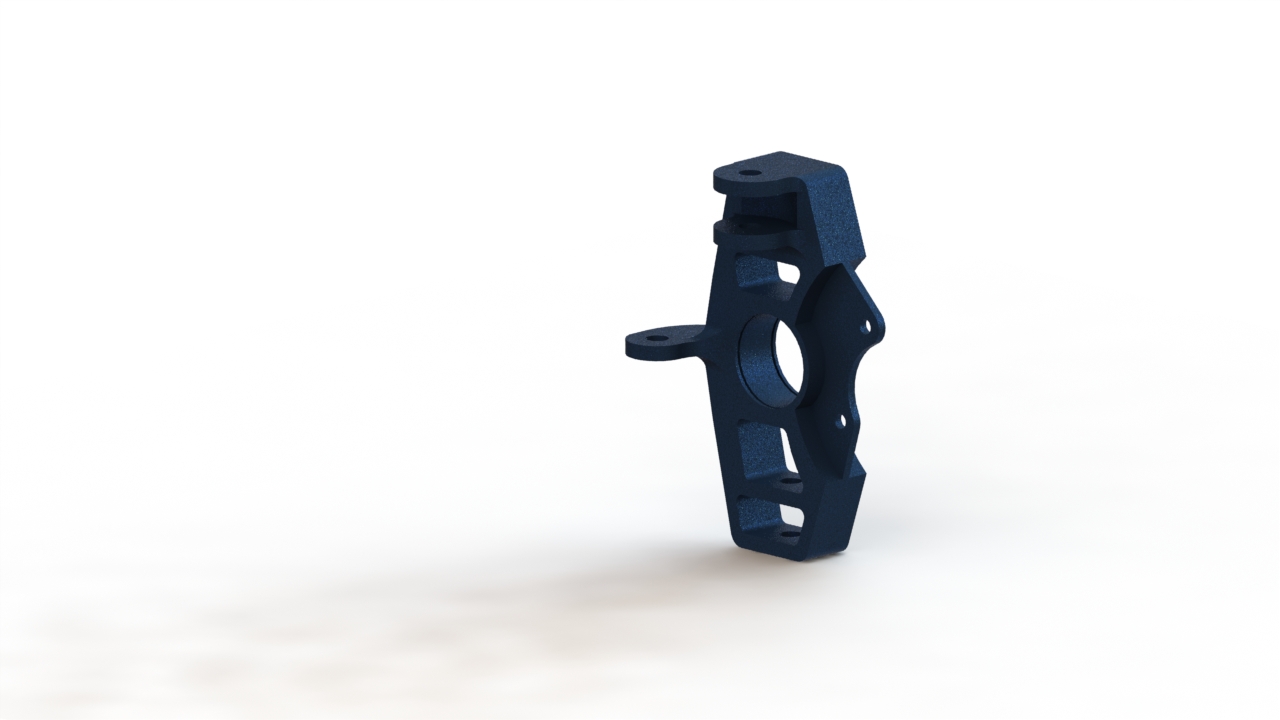

该立柱是大学生方程式赛车底盘系统中的核心承载部件，主要应用于场地竞速类方程式赛车的前轮悬架与车轮连接环节，承担着连接悬架上下摆臂、转向拉杆、制动卡钳以及轮毂轴承的核心作用，是赛车行驶过程中传递车轮载荷、转向力矩、制动力矩的关键结构件。在实际赛车运行场景中，立柱需要承受起步、制动时的纵向冲击，过弯时的侧向载荷，以及颠簸路面带来的垂向交变载荷，其结构强度与重量表现直接影响赛车的簧下质量，进而决定整车的操控响应速度与行驶稳定性。这款立柱采用了一体化镂空拓扑优化设计思路，整体为立式承载结构，主体围绕轮毂轴承安装孔做环形承力布局，在各个安装点位之间通过变截面的加强筋做力流传递路径设计，在保证各个安装位连接刚度的前提下，尽可能去除非承力区域的多余材料，实现结构轻量化，有效降低簧下质量，提升悬架的动态响应表现。设计过程中匹配13英寸赛车轮毂的安装边界，预留了标准轮毂轴承的安装同轴孔位，孔位周边做了加厚承力凸台，避免轴承压装后出现应力集中导致的结构开裂；悬架摆臂安装点位按照设定的悬架几何参数布置，精准匹配主销后倾角、外倾角的设计要求，保证车轮定位参数在悬架跳动过程中处于合理变化区间，让轮胎在过弯、制动、加速工况下都能保持最大接地面积，提升轮胎抓地效率。转向拉杆安装臂的位置经过运动学校核，保证转向过程中左右轮转角关系符合阿克曼几何特性，减少转向过程中的轮胎磨损，提升弯道转向的精准度；制动卡钳安装位采用双点对称固定结构，安装面的平面度与孔位同轴度经过严格公差设计，保证制动盘与卡钳的配合间隙均匀，避免制动过程中出现偏磨、抖动的问题。整体结构的安装边界完全适配方程式赛车的双叉臂悬架布局，各个安装耳片的厚度经过载荷仿真校核，在满足极限工况强度要求的前提下做到最小厚度，所有棱角位置都做了圆角过渡处理，减少应力集中点，同时避免加工和装配过程中出现锐边划伤的问题。
