外径200mm摩托车盘式制动器转子结构

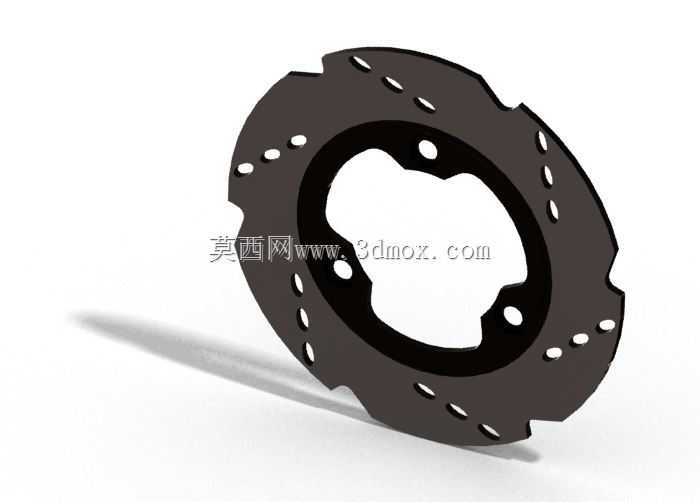

　　盘式制动器转子作为制动系统的核心摩擦承载部件，其性能直接决定两轮车辆的制动响应速度、热衰退抗性与行驶安全性，这款外径200mm的盘式转子，最初的设计适配方向覆盖小排量通勤摩托与大学生方程式赛车的制动系统选型需求，在实际工程应用中，这类尺寸的制动盘常被用于100-150cc排量的通勤摩托前轮，或是轻量化方程式赛车的后轮制动回路，匹配对置双活塞制动卡钳即可满足常规铺装路面的制动需求。从功能特性来看，这款转子采用了波浪形外轮廓设计，区别于传统正圆形制动盘，波浪形边缘在转子随车轮转动过程中，能够持续切割周边空气形成紊流，提升制动过程中的散热效率，避免长时间连续制动导致的摩擦片热衰退；盘面分布的多组椭圆形散热孔，

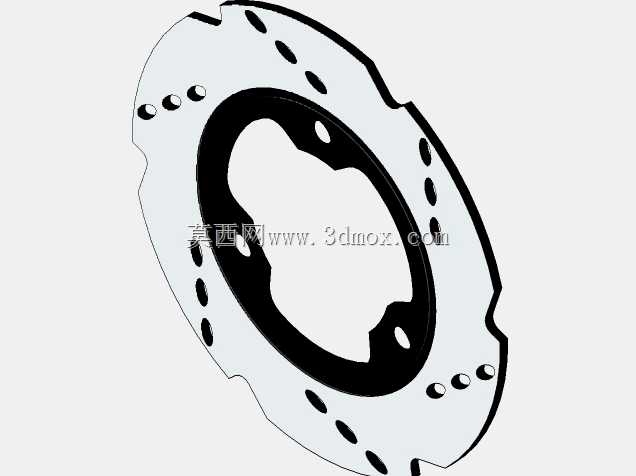

　　一方面进一步增加了空气流通的换热面积，另一方面能够在制动摩擦过程中及时排出摩擦产生的磨屑，避免磨屑夹在摩擦片与转子之间造成制动抖动、异响，同时也能在雨天行驶时快速破除盘面水膜，缩短湿滑路面的制动响应距离。安装结构上，转子中心采用三瓣式定位孔设计，匹配对应轮毂的三个定位凸台即可实现周向防转，中心孔周边均匀分布的6个螺栓过孔，能够保证转子与轮毂连接的同轴度，避免高速转动时出现端面跳动，所有安装孔的位置度公差控制在0.05mm以内，确保装配后制动盘的端面跳动量不超过0.08mm，防止制动时出现方向盘（车把）抖动的问题。设计过程中，首先确定了200mm的外径边界，这个尺寸是综合了10寸、12寸轮毂的安装空间、

　　制动卡钳的中心距要求以及制动力矩需求计算得出的：在制动管路压力8MPa、摩擦片摩擦系数0.38的工况下，200mm的有效摩擦半径能够提供足够的制动力矩，同时不会因为外径过大导致簧下质量过度增加，影响车辆的悬挂响应性能。转子的厚度设计为4mm，采用高碳铸铁材质，既保证了足够的热容量，吸收制动过程中产生的摩擦热量，又控制了整体重量，降低车轮的转动惯量；盘面的散热孔排布经过多轮迭代，避开了摩擦片的主要接触应力区，避免孔边出现应力集中导致转子在高强度制动下出现开裂，同时孔的长轴方向顺着转子转动方向倾斜，能够在转动时形成类似泵气的效应，将冷空气从转子内侧抽到外侧，带走摩擦产生的热量。在实际装车验证中，

　　这款转子在连续10次从60km/h到0的全力制动测试中，盘面最高温度控制在320℃以内，未出现明显的热衰退现象，制动距离稳定在14m以内；波浪形外边缘在转动时不会与周边的挡泥板、卡钳支架发生运动干涉，安装时只需要将中心定位瓣与轮毂凸台对齐，穿入固定螺栓按照对角顺序拧紧至规定扭矩即可，不需要额外的调整垫片，适配性较强。针对方程式赛车的使用场景，这款转子还可以通过更换材质升级为不锈钢或陶瓷复合材质，进一步降低重量、提升高温下的摩擦性能，而针对民用摩托的使用场景，高碳铸铁材质已经能够满足日常通勤、偶尔激烈驾驶的使用需求，且成本更低、耐磨性更好。需要注意的是，这类通风开槽制动盘在装配时需要确认转动方向与盘面箭头标识一致，若装反会导致散热效率下降、磨屑排出不畅，反而影响制动性能；日常使用中需要定期检查盘面的磨损量，当厚度磨损至3mm以下时需要及时更换，避免转子强度不足出现制动失效的风险。
