车辆悬架用悬挂钩环连接结构

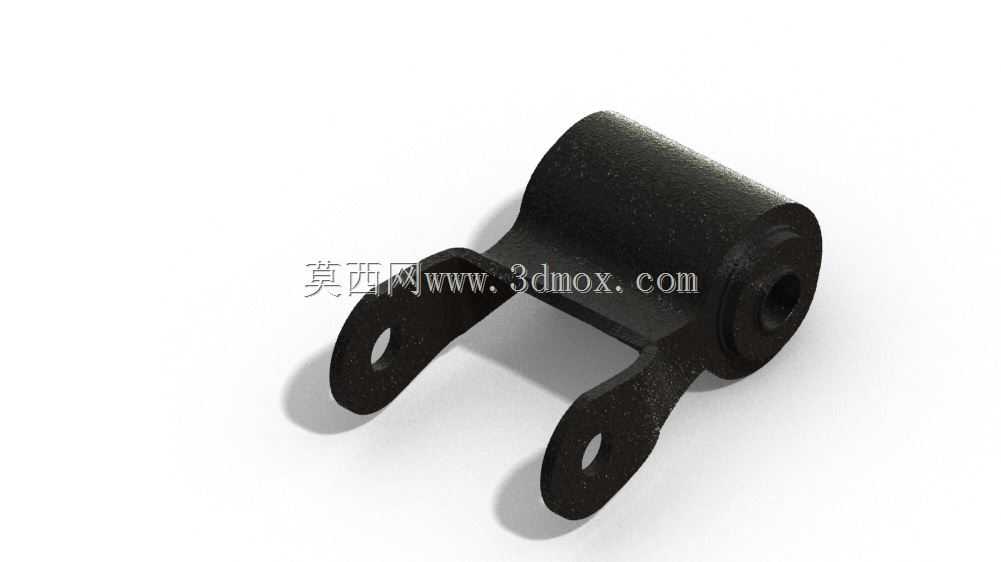

　　该悬挂钩环属于车辆底盘悬架系统的核心连接构件，主要承担车架与弹性元件、减震部件之间的铰接传力作用，在非承载式车身的商用车辆、越野车型以及部分工程作业车辆的悬架结构中应用广泛，日常工况下需要持续传递纵向、侧向的交变载荷，同时要适配悬架跳动过程中的角度偏转需求，避免连接位置出现应力集中导致的疲劳断裂。从结构设计逻辑来看，该构件采用一体冲压成型后做表面发黑防锈处理，主体的卷圆结构用于穿装铰接衬套，衬套内孔可匹配对应直径的连接销轴，实现与车架端安装座的铰接配合，卷圆部位的壁厚经过载荷校核，能够承受满载工况下的冲击载荷，不会出现卷圆部位张开变形的问题。两侧延伸出的带安装孔支耳，用于和悬架的钢板弹簧端或者减震器吊耳端做螺栓固定，

　　两个支耳的开孔同轴度公差控制在0.1mm以内，避免安装后出现别劲问题，加速衬套的异常磨损。支耳的弯折角度经过运动仿真校核，在悬架上下极限跳动行程内，支耳不会与周边的车架纵梁、稳定杆等部件发生运动干涉，预留的安全间隙能够覆盖车辆重载、越野冲击等极端工况下的形变量。安装边界方面，卷圆部位的内孔直径适配行业通用的橡胶衬套规格，两侧支耳的安装孔中心距与对应车型的悬架安装点位完全匹配，安装时仅需要将衬套压入卷圆内孔，穿装销轴完成车架端固定，再通过螺栓穿过支耳开孔与悬架部件锁紧即可，不需要额外做适配加工，能够直接替换同规格的原厂损坏件。设计过程中针对钩环的受力路径做了拓扑优化，在支耳与卷圆结构的衔接位置做了圆弧过渡处理，

　　避免直角结构带来的应力集中问题，同时去除了非受力区域的多余材料，在保证整体结构强度满足3倍安全系数要求的前提下，尽可能降低构件自身重量，符合底盘部件轻量化的设计趋势。表面的发黑处理层能够抵御日常行驶中泥水、盐分的侵蚀，延长构件的户外使用寿命，不需要额外做喷涂防护，降低了后期维护成本。实际装车验证中，该钩环在连续颠簸路况下的疲劳寿命能够满足整车30万公里的使用要求，铰接部位的衬套磨损量控制在合理范围内，不会出现松旷导致的悬架异响、行驶跑偏等问题。在结构建模过程中，对卷圆部位的成型回弹量做了预设补偿，保证冲压成型后的卷圆内孔尺寸公差符合设计要求，两侧支耳的平面度公差控制在0.2mm以内，确保安装时连接面能够完全贴合，避免螺栓锁紧后出现构件内应力。
