带备胎挂载的栏板式货运拖挂结构

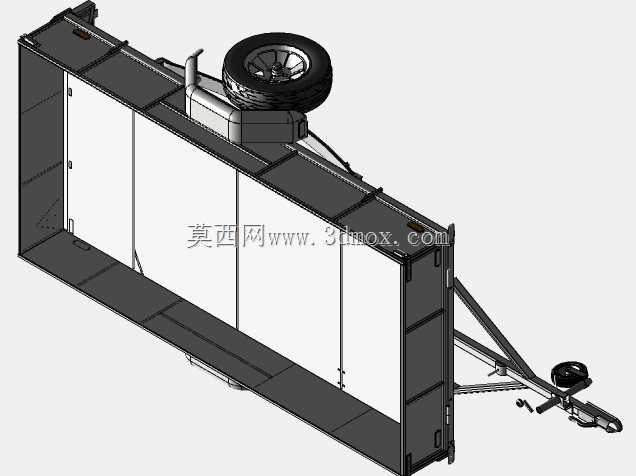

该拖挂结构主要面向短途散货转运、户外作业装备拖运、小型工程物料配送等场景，可适配多数具备标准牵引接口的乘用车辆、轻型工程车辆使用，能够在场地内部转运、城郊短途配送、户外露营装备拖带等场景下承担载物功能，有效拓展主车的载物空间与承载能力，解决单车载货容积不足、异形长件物料难以运输的问题。整体结构采用栏板式承载框架设计，主体承载框架为高强度矩形钢管拼焊而成，货厢侧边设置可开启的栏板结构，装卸物料时可将侧栏板放平，方便从侧面装卸大件或较重货物，关闭后可通过侧边锁止结构固定，避免运输过程中货物洒落。货厢前部上方设置集成式备胎挂载支架，将备用轮胎固定在货厢前端上部区域，既不占用货厢内部的有效载货空间，也能在行驶过程中避免备胎被路面飞溅物磕碰损坏，需要更换轮胎时可快速取用。牵引连接端设置符合通用标准的三角牵引臂结构，牵引臂末端配备标准牵引销与缓冲连接结构，行驶过程中可缓冲起步、制动时的冲击力，减少对主车牵引结构的硬拉扯损伤，牵引臂旁还设置了手摇式驻车支撑腿，在脱离主车停放时可摇下支撑腿保持拖挂整体水平稳定，避免前倾侧翻。行走机构采用多片式钢板弹簧搭配车轴的承载结构，可适配非铺装路面的颠簸路况，有效过滤路面传递的振动，保护运输的易碎类物料。设计过程中优先考虑承载刚性与使用便利性，框架受力部位做了加厚加强处理，货厢底板采用防滑花纹钢板铺设，增大与货物的摩擦力，减少运输过程中货物滑移的概率。整体安装边界充分考虑通用牵引接口的适配性，牵引臂高度符合多数轻型车辆的后牵引座高度范围，整体宽度符合道路通行的尺寸要求，货厢内部有效载货空间规整，可适配标准尺寸的货箱、栈板堆放，侧边栏板的开启角度经过优化，放平后可作为临时装卸跳板使用，方便轮式小型设备直接上下货厢。
