全尺寸冲刺赛车管式车架结构设计

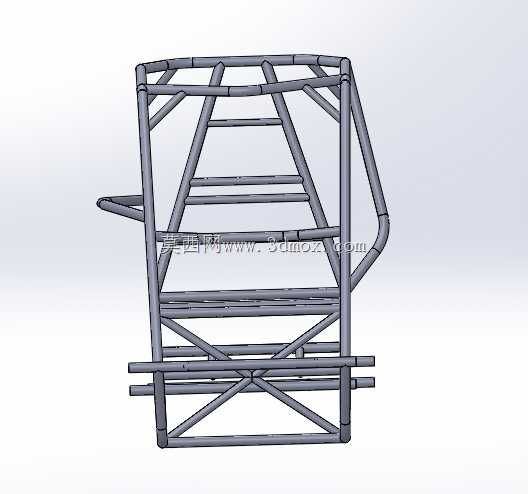

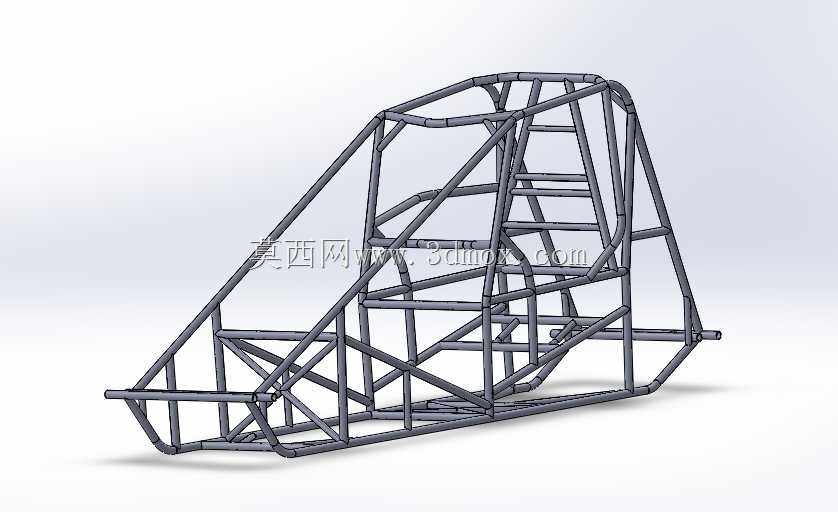

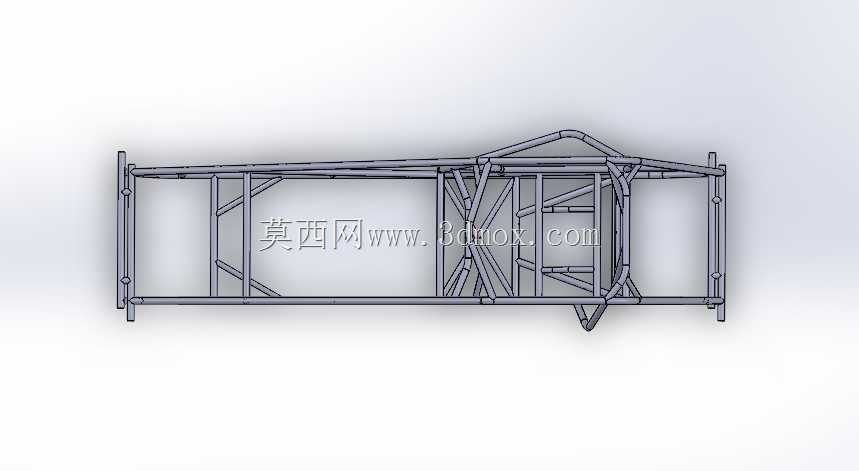

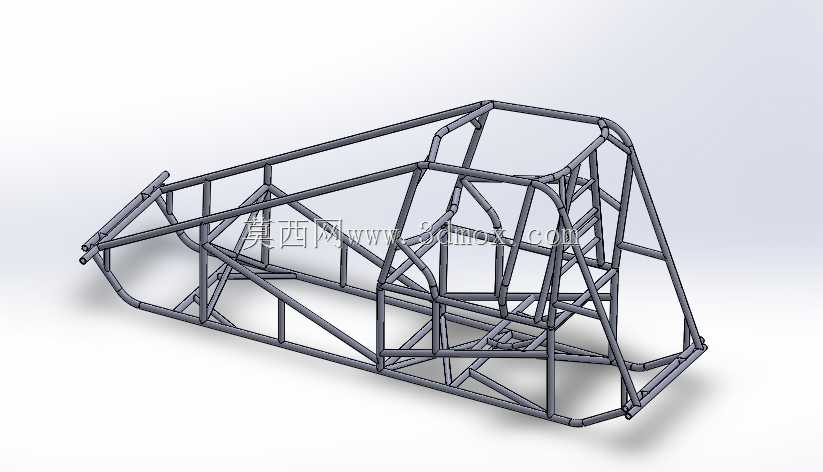

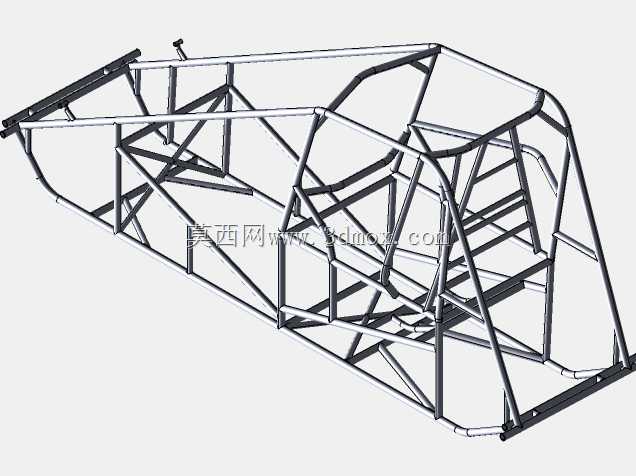

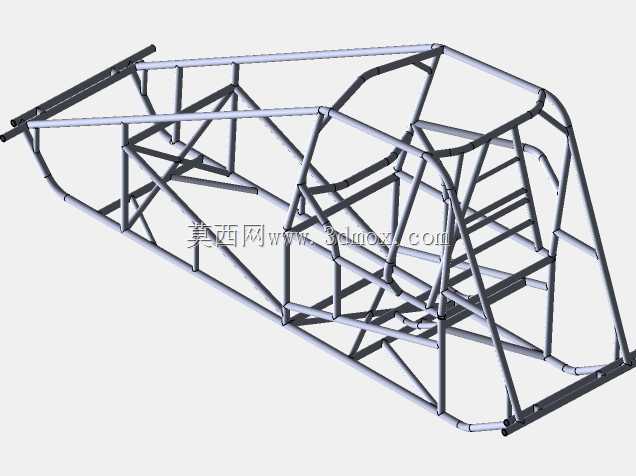

该管式车架是专为全尺寸冲刺竞速赛车打造的核心承载结构，主要应用于场地短道冲刺赛、大学生方程式竞速赛事、业余直线加速赛等场景，是赛车所有总成部件的安装基体，承担着承载动力总成、传动系统、行走机构、驾乘人员以及传递行驶载荷、碰撞冲击的核心作用。区别于量产乘用车的承载式车身结构，该款车架采用纯圆管焊接的空间桁架结构，完全围绕冲刺赛车的极致轻量化、高扭转刚度需求设计，没有预留民用车辆的内饰安装孔、电器插座、装饰角板等冗余结构，所有管材排布均以力学传递路径为核心依据，最大化去除非承载区域的多余材料。从功能特性来看，该车架前部设置了前悬安装横梁与转向机构固定点位，可适配双叉臂式独立前悬的安装需求，前部延伸段预留了防撞溃缩管的焊接空间，能够在正面碰撞时通过管材的有序变形吸收冲击能量；中部座舱区域按照人体工程学轮廓设计了环绕式管架结构，既为驾乘人员留出了充足的操作空间，又通过多组斜向支撑管形成了封闭的受力环，在侧碰、翻滚工况下能够为座舱提供充足的生存空间，避免结构侵入驾乘区域；后部区域设置了动力总成安装支点与后悬固定位，可适配大马力后置后驱的动力布局，斜向布置的加强管能够将动力输出的反作用力、后悬跳动的冲击载荷均匀分散到整个车架主体，避免局部应力集中导致的结构开裂。在设计思路上，该车架完全遵循赛车工程的载荷传递逻辑，所有主承载管采用大直径高强度钢管，斜向支撑管采用小直径管材填充受力空隙，通过三角形稳定结构消除整个桁架的形变自由度，相比同刚度的钣金冲压车架重量降低40%以上，扭转刚度提升60%，能够完全适配冲刺赛中急加速、急制动、高速过弯的极端载荷工况。从安装边界来看，该车架整体宽度控制在1800mm以内，轴距适配2400mm的短轴竞速布局，车架底部预留了150mm的离地间隙安装位，能够适配大尺寸竞速热熔胎的跳动行程，所有安装点位的同轴度、位置度公差均控制在0.5mm以内，可保证后续总成部件安装时无需额外修配，直接完成定位装配，完全满足专业竞速赛车的改装与赛事使用需求。
