全地形四轮车钢管车架结构设计

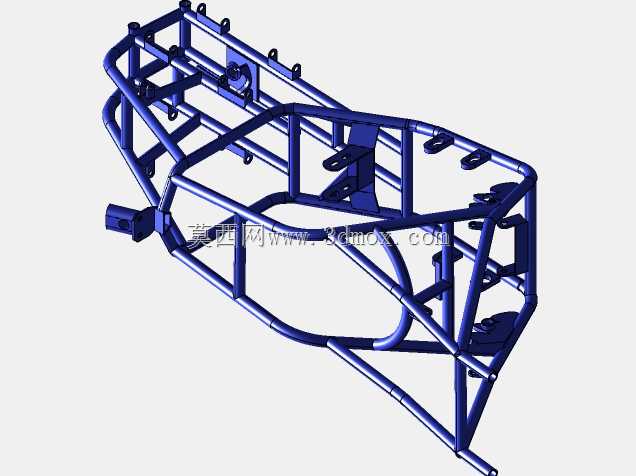

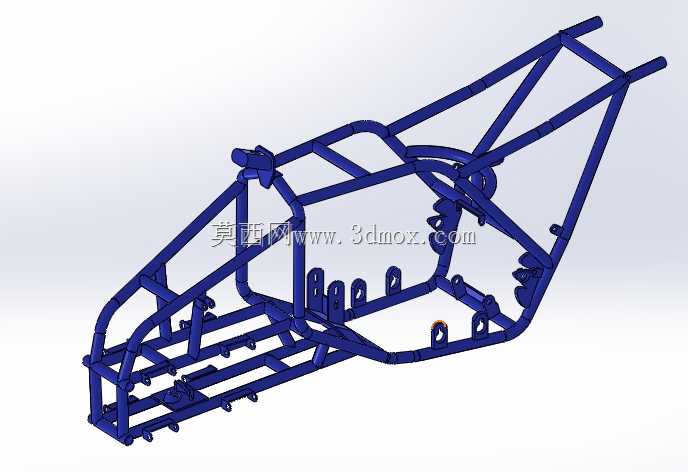

这款全地形四轮车的钢管车架，是整车承载与性能实现的核心基础构件，主要面向非铺装路面的越野通行、户外作业、休闲穿越等应用场景，能够适配山地、泥地、沙地、浅滩等多种复杂路况，为整车动力系统、悬挂系统、转向系统、驾乘单元以及附属配件提供可靠的安装载体与结构防护。从实际用途来看，该车架作为全地形车的“骨骼”，需要承接车辆行驶过程中来自路面的冲击载荷、动力输出的扭转载荷、驾乘人员与载物的静载荷，以及极端工况下的碰撞冲击力，因此在结构设计上充分考量了强度与轻量化的平衡。设计思路上，该车架采用异型钢管拼接的桁架式结构，通过不同管径、壁厚的钢管弯折成型后精准焊接，在乘员舱区域形成闭环的笼式防护结构，能够在车辆发生侧翻、正面碰撞时有效分散冲击力，保障驾乘空间的完整性；前部区域预留了动力总成、前悬挂摇臂、转向机构的安装点位，点位处设计有带安装孔的加强连接片，确保各部件装配后定位精准、连接牢固，不会在高强度越野中出现松旷变形；中部区域预留了驾乘座椅、燃油箱、电控元件的布置空间，底部设置多根横向与纵向的加强横梁，既提升了车架整体的抗扭刚度，也为底盘护板、脚踏部件提供了安装基础；后部区域延伸出后悬挂、后传动单元的安装支座，尾部的管状结构可用于固定后货架、排气系统等附属部件。从安装边界来看，该车架整体采用前窄后宽的流线型轮廓，前部收窄的结构能够为前轮转向留出足够的摆动空间，避免大角度转向时轮胎与车架发生干涉；中部乘员舱的宽度符合全地形车的人机工程尺寸，能够容纳两名驾乘人员的乘坐空间，同时不会让整车宽度超出非道路车辆的通行尺寸限制；车架各安装点位的孔位、相对位置都经过匹配校核，前悬挂安装点的间距、后摇臂转轴的同轴度、转向柱的安装角度都符合全地形车的通用装配标准，可直接适配对应规格的悬挂、动力、转向部件，无需二次改孔焊接。车架的钢管排布充分考虑了应力传导路径，在载荷集中的悬挂安装点、发动机吊装点、转向柱固定点位置都增加了斜向支撑筋，避免应力集中导致的车架开裂，同时通过合理的管材排布减少冗余结构，在保证结构强度达标的前提下尽可能降低车架自重，提升车辆的动力响应与越野通过性能，兼顾了耐用性与操控灵活性。
