变阻器引脚裁切弯折加工专用设备

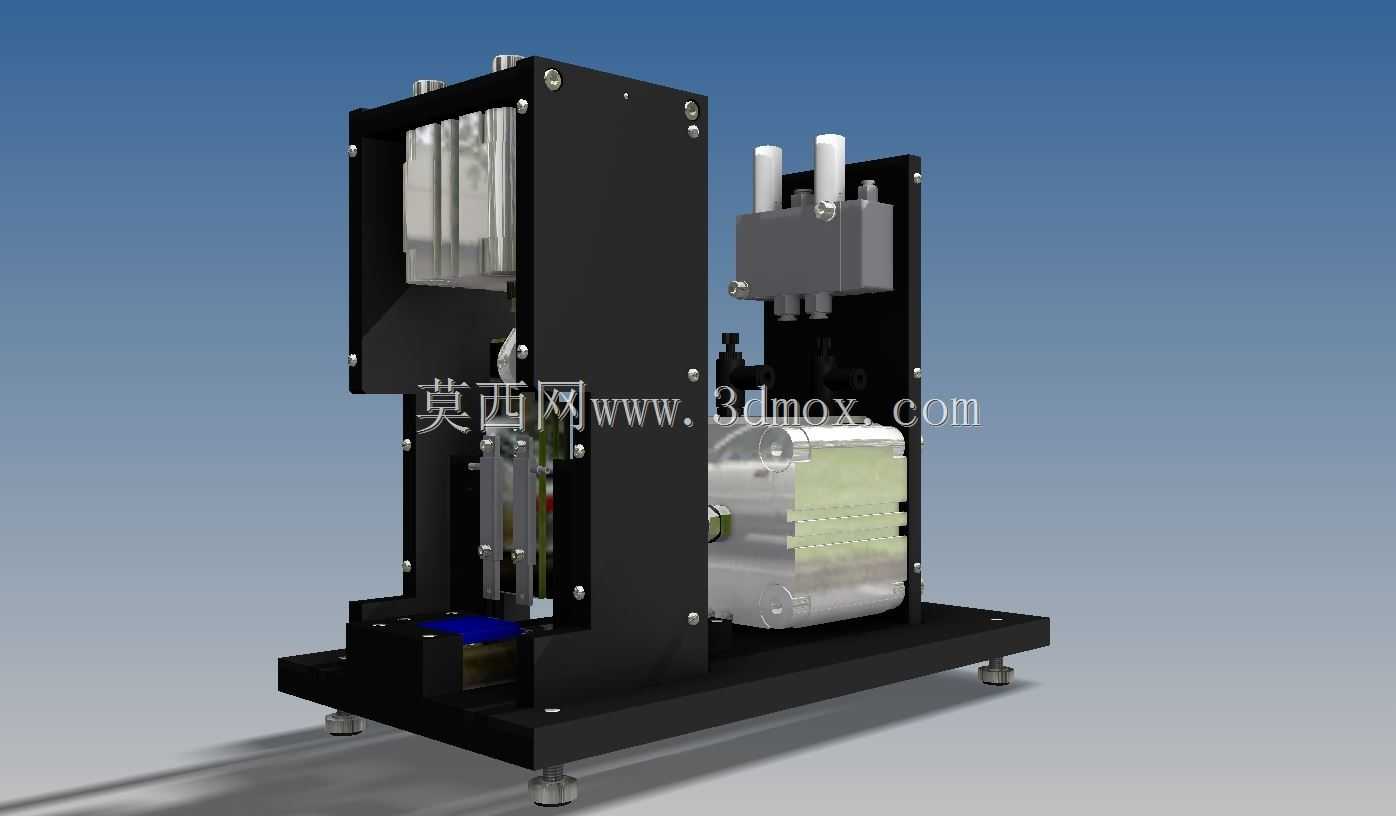

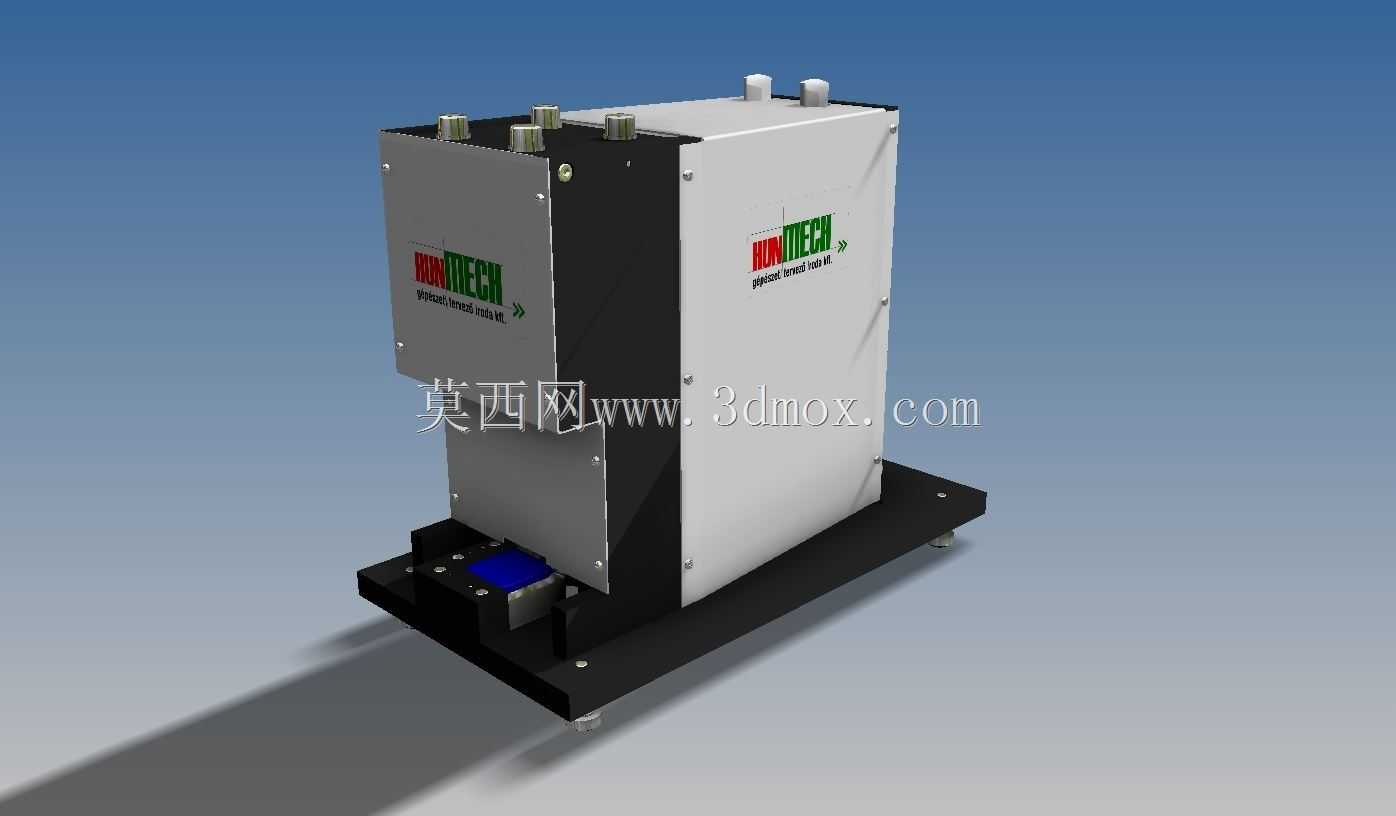

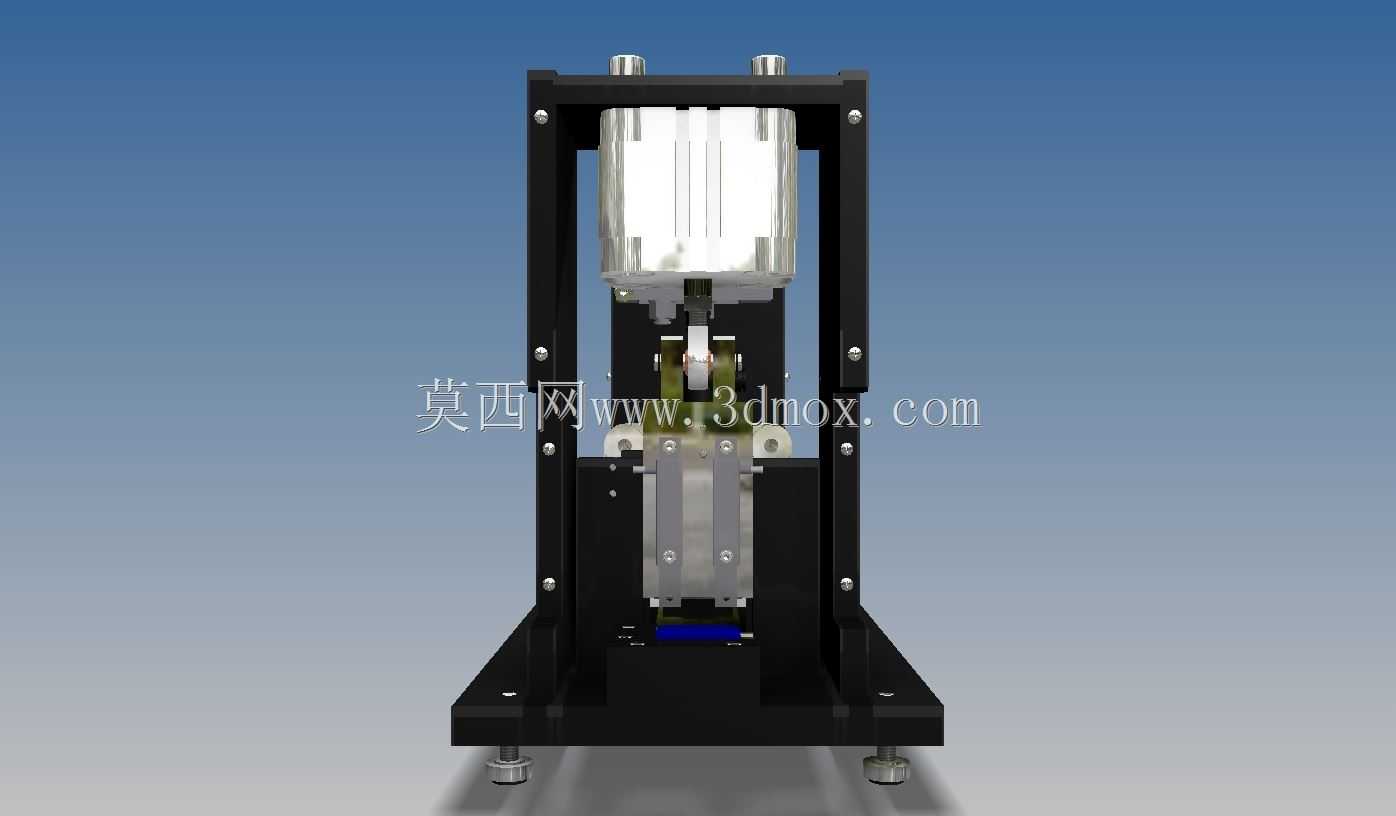

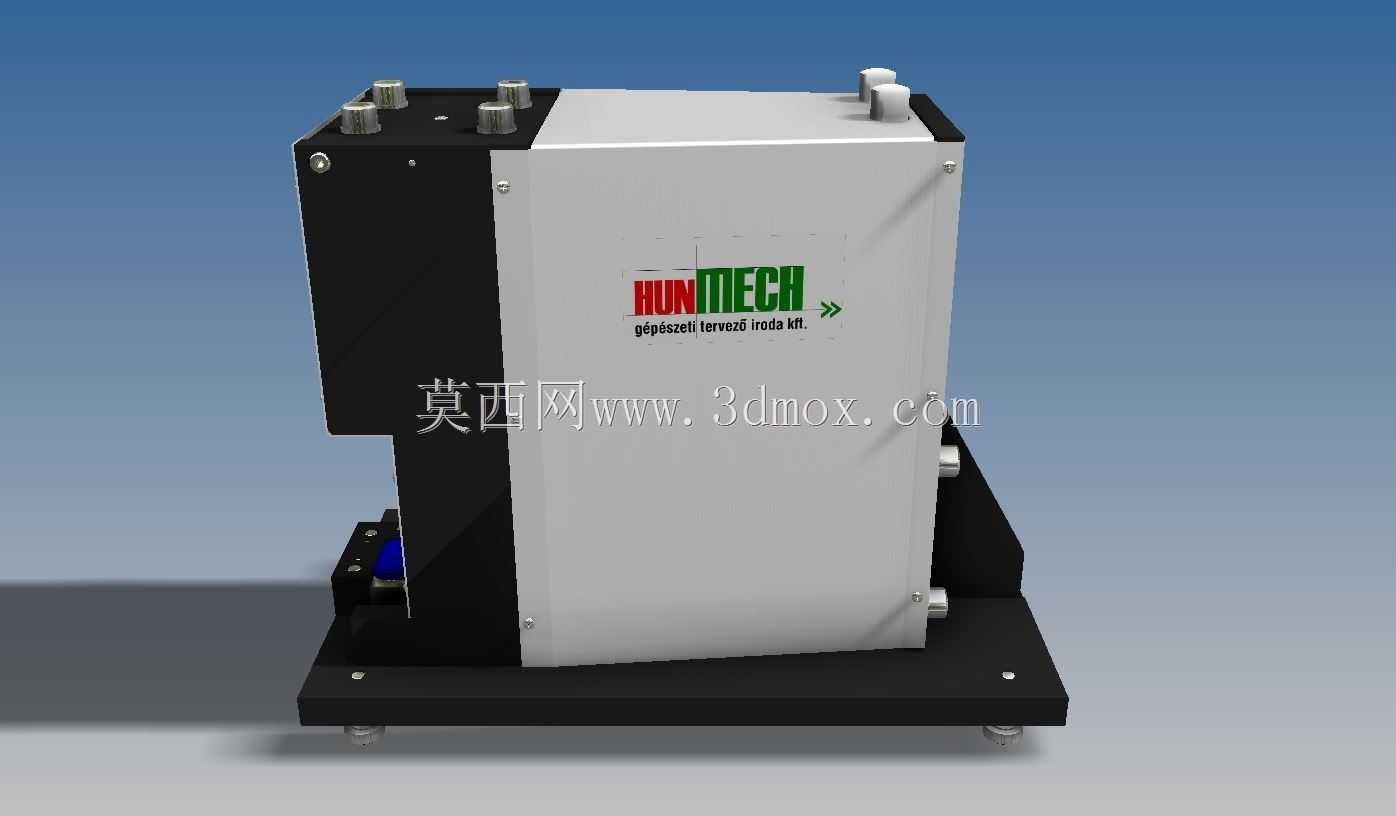

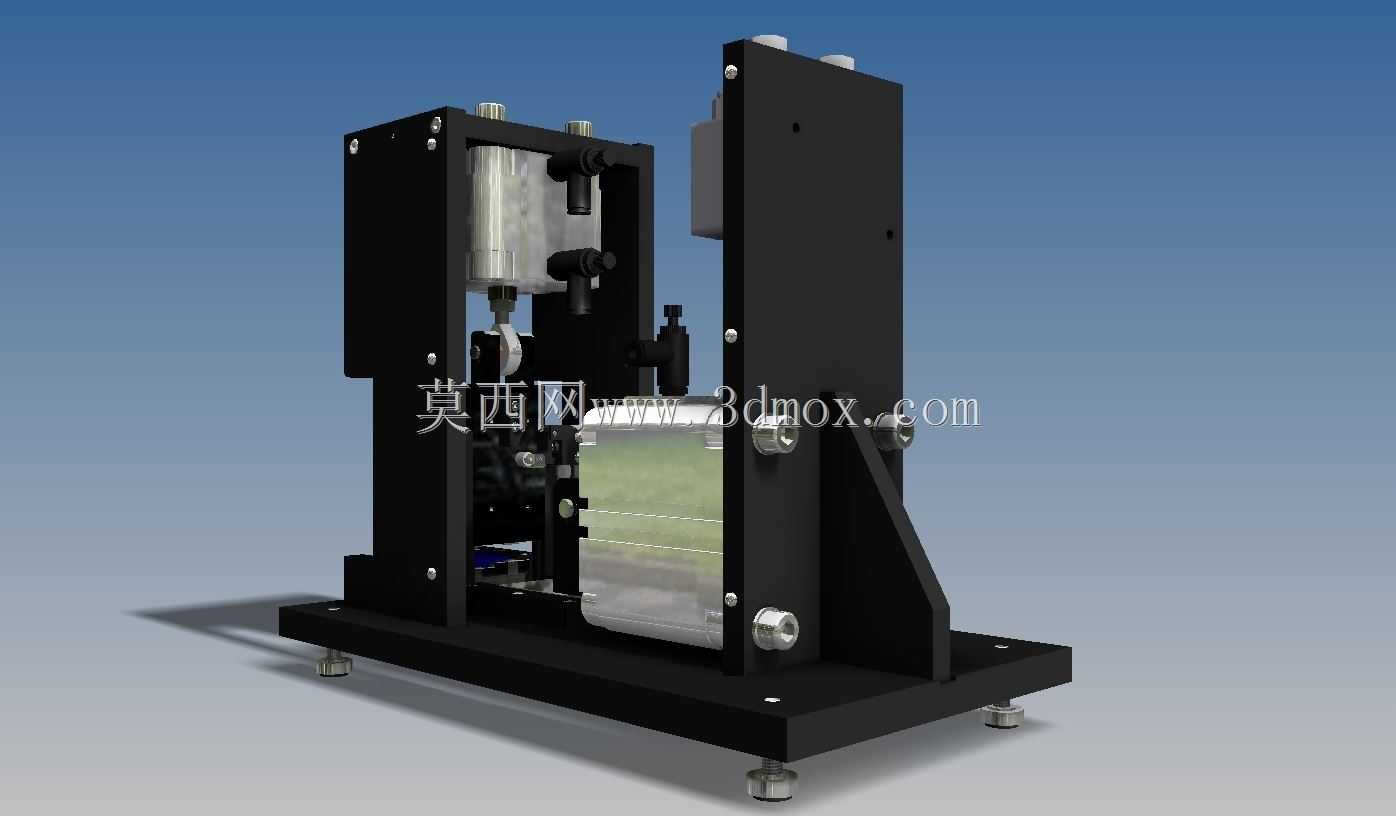

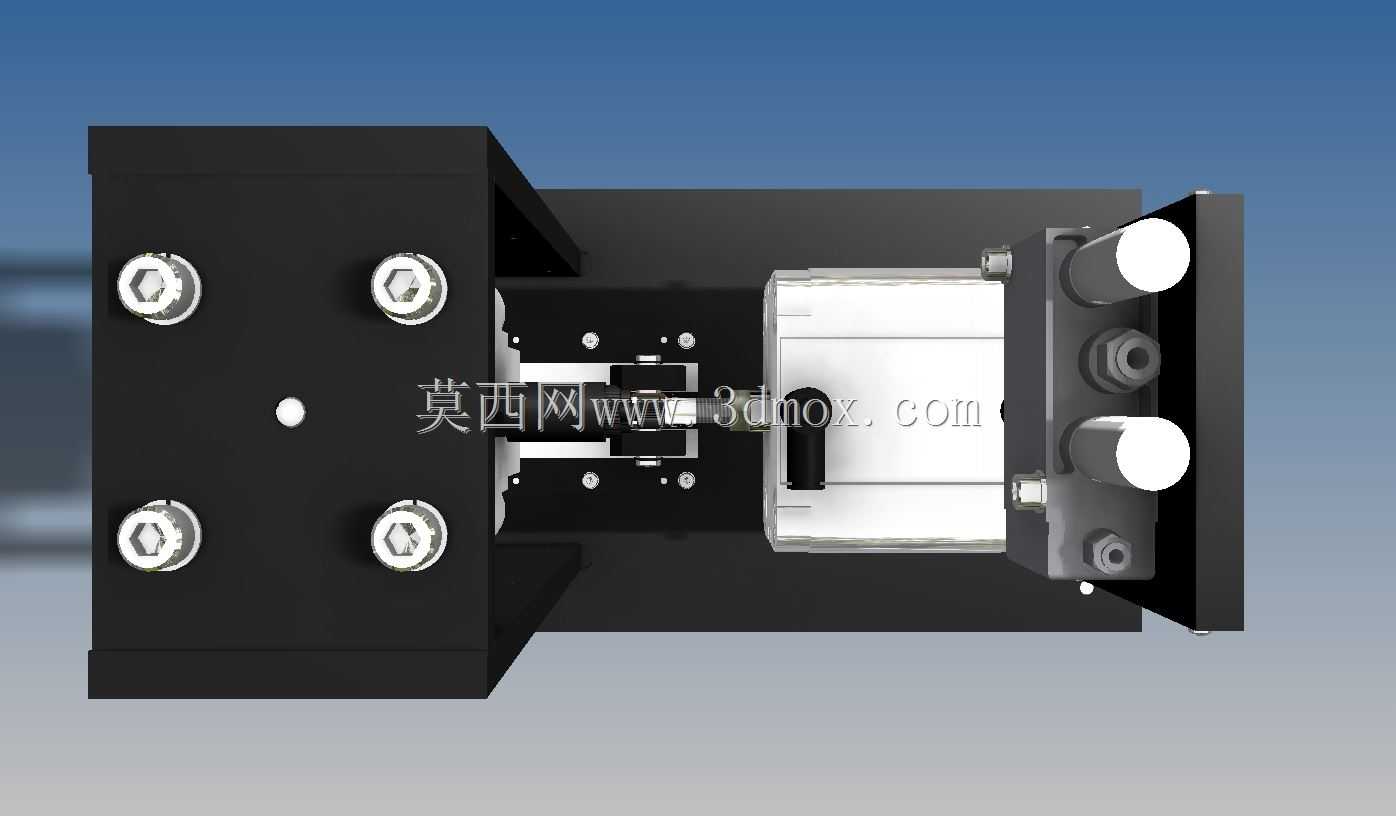

这款变阻器加工专用设备，主要面向电子元器件生产、变阻器组装制造的产线场景，用于完成变阻器引脚的定长裁切与角度弯折工序，是电子元件量产环节中保障引脚成型精度、提升装配适配性的核心加工工装。在电子元器件生产车间内，该设备可直接衔接变阻器前段烧结、引脚焊接工序，完成引脚的标准化成型处理，处理后的变阻器引脚可直接适配后续PCB板插装、波峰焊等装配流程，无需二次修整，能有效降低产线人工修整的工时损耗，避免人工裁切弯折带来的引脚长度不一、弯折角度偏差、引脚受力断裂等不良问题。设备采用立式柜式主体结构，整体安装底座为加厚金属平板结构，底座预留四个可调支撑脚位，可根据车间地面平整度调整设备水平度，安装时仅需预留宽度650mm、深度550mm的操作台面空间，设备主体高度为820mm，操作面高度适配常规站立作业的人体工学高度，操作人员无需弯腰即可完成上下料与参数调整操作。设备上部设置多组调压与执行组件接口，可兼容不同规格、不同引脚直径的变阻器加工需求，裁切工位采用硬质合金裁切刀组，刀刃间隙可根据引脚线径微调，裁切断面平整无毛刺，不会出现引脚铜丝拉扯变形的问题；弯折工位采用定位块配合压合弯折结构，弯折角度可在0-90度范围内按需调整，弯折半径符合电子元件引脚成型的应力要求，不会损伤引脚内部金属基材与外部镀层，避免后续使用中出现引脚氧化、断裂、接触不良等隐患。设备的防护外壳采用分体式钣金拼接结构，正面与侧面设置可快速拆卸的检修盖板，日常维护时无需整体拆解设备即可完成刀组更换、传动部件润滑、线路检修等操作；外壳表面做哑光喷塑处理，不易附着车间粉尘与油污，日常清洁维护便捷。设备内部的传动结构采用模块化设计，裁切与弯折动作通过联动机构实现时序匹配，单次加工循环可同时完成多只变阻器的引脚处理，加工节拍稳定，可适配中小批量多品种的变阻器生产需求，也可接入自动化产线配合自动上下料机构实现无人化连续作业。设备底座下部预留废料收集槽安装位，裁切产生的金属引脚废料可直接落入收集槽内，避免废料散落造成车间安全隐患，也便于金属废料的集中回收处理。
