锥齿轮轴精密机械传动构件设计

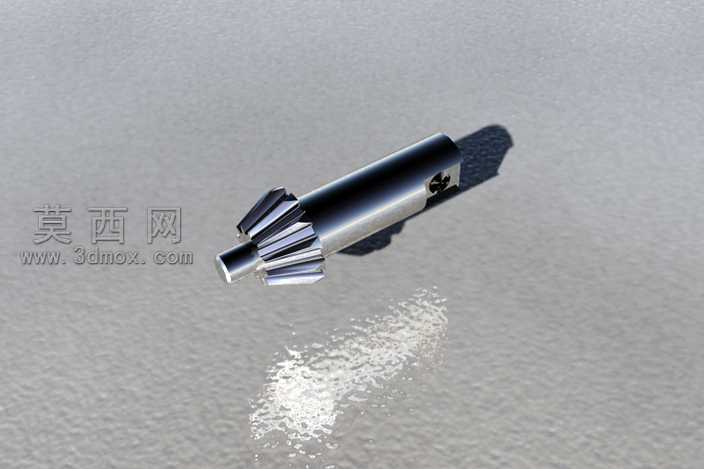

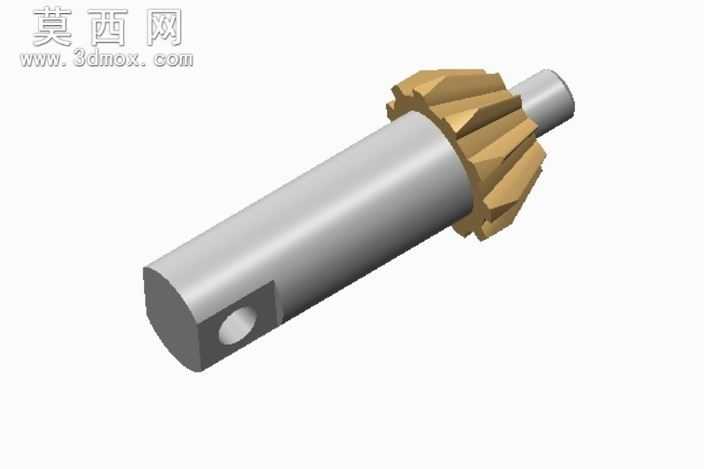

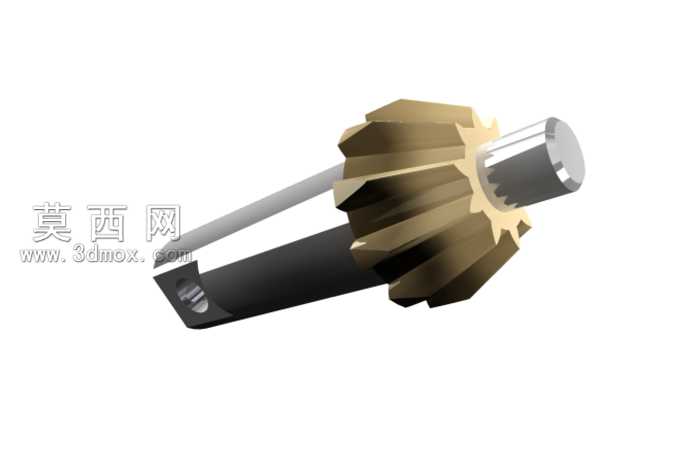

该锥齿轮轴三维模型采用参数化建模方式构建，建模过程中严格遵循机械传动零件的设计规范，对齿形部分采用渐开线齿廓的精准生成逻辑，保证齿形的啮合精度符合工业使用标准。模型整体分为锥齿轮工作段、光轴支撑段、端部连接段三个核心结构部分，各段之间的过渡圆角、轴肩尺寸均按照机械加工的工艺要求进行设置，避免出现应力集中的结构缺陷。材质渲染方面，锥齿轮齿面部分采用金属铜合金质感的材质表现，还原了重载传动齿轮常用的铜质齿面耐磨特性，轴身部分采用哑光黑色金属材质，模拟经过表面发黑处理的轴类零件外观，端部圆柱段则采用亮面不锈钢材质，体现精加工后的装配配合面的光洁质感。结构设计上，锥齿轮的齿顶锥角、齿根锥角参数经过合理匹配，保证与配对锥齿轮啮合时的接触面积处于最优区间，轴身的直径变化充分考虑了扭矩传递过程中的受力分布，端部的扁位结构设计用于与外部传动部件进行周向固定，确保动力传递过程中不会出现打滑问题。建模过程中对所有特征进行了全参数关联，后续可根据实际使用的载荷需求、安装空间要求快速调整齿轮模数、齿数、轴段长度、直径等核心参数，无需重新构建基础特征。渲染阶段采用三点布光方案，主光突出齿轮齿面的金属光泽与齿形轮廓，辅光弱化轴身部分的阴影死区，轮廓光勾勒整个零件的边缘形态，让模型的结构层次清晰可辨，各部分的材质质感得到充分展现，能够直观呈现该零件在实际装配状态下的外观效果与结构特征，为后续的工程图生成、装配模拟、有限元受力分析提供精准的三维模型基础。
