发动机前盖精密结构三维设计作品

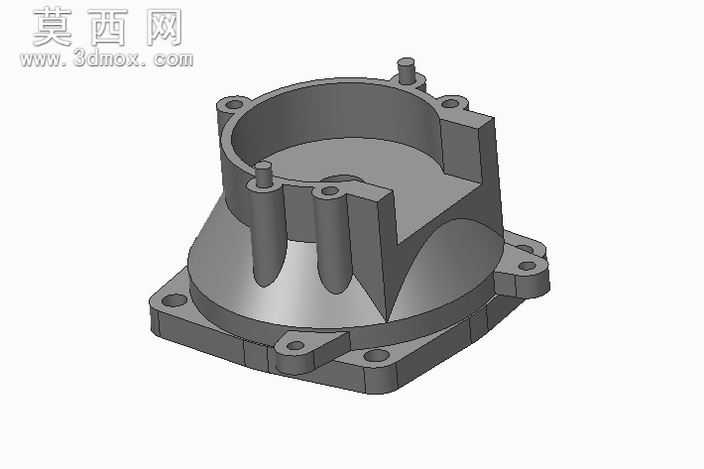

本作品为发动机前盖的三维结构设计模型，建模过程中严格遵循发动机前端部件的装配适配要求，以实体建模方式完整还原了该部件的全部结构特征。建模初期先梳理发动机前盖的功能逻辑：该部件作为发动机前端的密封与承载构件，需要兼顾腔体密封、外围附件安装、与缸体端面精准对接的多重功能，因此先绘制底部安装法兰的基准轮廓，按照实际螺栓排布规律确定四个角位的安装孔位、孔距与沉台尺寸，保证法兰面的平面度公差符合装配密封要求，避免后续装配出现漏油、错位问题。在主体腔体建模阶段，采用放样与抽壳结合的方式构建过渡曲面，腔体上部的圆形端口为前端油封或端盖的配合位，建模时严格控制端口的圆度与轴向尺寸，保证与配合零件的公差适配；腔体侧面延伸出的柱状凸台为附属管路或传感器的安装位，凸台的高度、孔径与加强筋结构均按照受力需求设计，每处凸台与主体衔接的位置都做了圆角过渡处理，避免应力集中导致部件开裂。模型的材质渲染采用铸铝材质效果，还原了发动机前盖常用的压铸铝合金材质质感，表面做了哑光磨砂的材质处理，清晰区分加工面与非加工面的视觉差异：安装法兰的密封面、上部配合端口的内表面做了高亮的机加工面质感，其余非配合面保留压铸毛坯的哑光质感，让模型的结构层次更加清晰。设计过程中充分考虑了部件的工艺合理性，所有壁厚保持均匀过渡，避免压铸成型时出现缩孔、缺料缺陷，安装孔位的周边都设计了局部加厚的凸台，提升螺栓连接的结构强度；侧面的加强筋布局顺着部件受力方向排布，既提升整体刚性，又控制了部件的整体重量。模型完整还原了零件的所有倒角、圆角、让位槽等细节结构，没有做过度的简化处理，能够直接用于装配干涉检查、工艺模拟、结构受力分析等后续工作，整体结构完全匹配发动机前端的实际装配需求，各特征的尺寸比例符合常规动力机械的设计规范，可作为发动机前端结构设计、机械零部件教学的参考模型使用。
