精密旋转分度定位工装机械结构设计

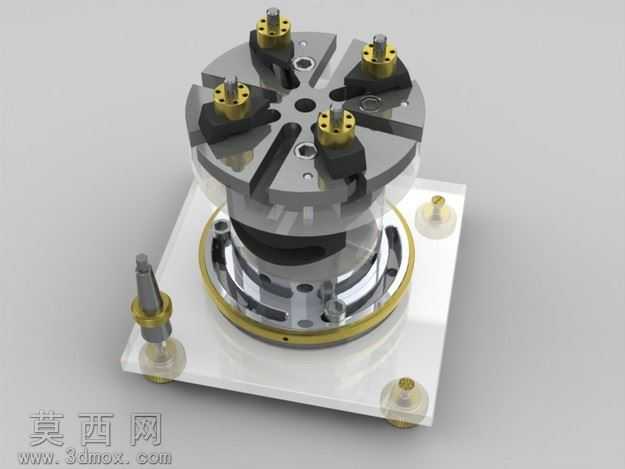

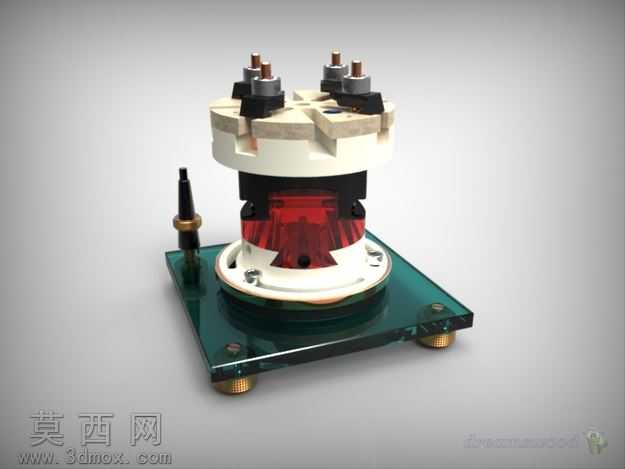

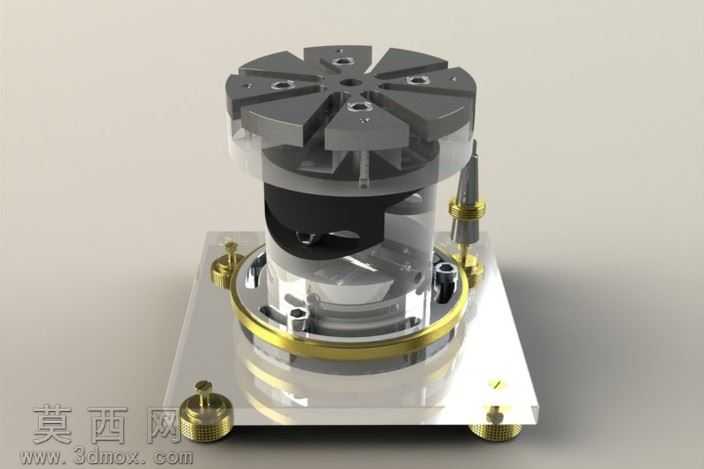

本作品为精密旋转分度定位类机械装置，整体采用三维建模软件完成全参数化结构设计，通过精细化渲染还原真实机械质感。建模过程中严格遵循精密机械设计的公差配合规范，对每一处装配结构进行干涉检查，确保各部件运动逻辑符合实际机械运行原理。模型整体采用立式同轴布局，底部为方形安装基座，基座上设置三个可调支撑锁紧旋钮，用于装置整体的水平校准与安装固定，旋钮表面设计滚花纹理，提升手动调节时的摩擦力与操作手感。基座上方设置环形金色金属装饰与定位圈，既起到结构限位作用，也通过金属材质的渲染提升整体视觉精致度。中部主体为透明可视化筒体结构，采用半透明亚克力类材质渲染，可清晰观察内部的凸轮槽传动结构，内部黑色螺旋凸轮构件是实现分度旋转的核心传动部件，建模时精准还原了凸轮的曲面轮廓，确保其与上部转盘的驱动销配合时可实现等分分度动作。上部为八工位槽式转盘，转盘上均匀分布定位安装孔与装夹槽位，可适配不同规格的待加工零件装夹需求，转盘与中心转轴采用同轴配合设计，保证旋转过程中的同轴度精度。装置侧方设置定位插销组件，插销外部搭配金色调节旋钮与弹簧复位结构，可在转盘分度到位后实现精准锁止，避免加工过程中出现位移偏差。渲染阶段对不同部件的材质进行了精细化区分：金属结构件分别采用哑光钢、亮面镀铬、黄铜镀金三种不同的金属材质参数，透明部件调整了折射率与反射率参数还原玻璃/亚克力的通透质感，基座表面做了细腻的磨砂金属处理，整体光影采用柔和的影棚布光，突出各部件的结构轮廓与材质差异，既完整展现了装置的装配关系与工作原理，也通过精致的渲染效果呈现出精密机械的工艺美感。设计思路围绕精密分度装夹的实用需求展开，兼顾了结构的功能性与展示性，可作为精密机械设计教学、考试项目的典型参考案例，完整呈现了传统机械式分度装置的结构逻辑与设计要点。
