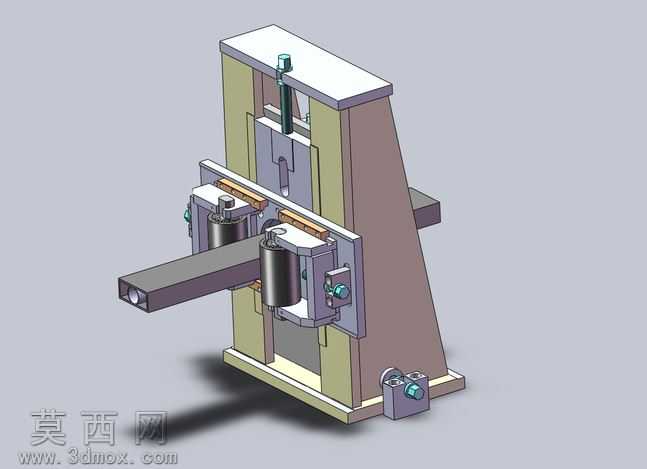

方管定位夹紧工装夹具三维结构

本作品为针对矩形方管加工工序设计的定位夹紧工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装的设计公差规范，对每一处装配配合面都做了精准的尺寸约束，确保各活动部件不存在干涉问题。渲染阶段采用工业级写实渲染方案，针对不同零部件赋予了对应真实材质：立式支撑机架采用铸铁材质，表面做哑光喷塑质感处理，还原铸铁件厚重的金属基底与细微的表面颗粒感；横向与纵向的调节螺杆采用45号钢调质材质，表面呈现亮面金属切削纹理，螺纹部分做了精细化建模还原真实牙型；夹紧块采用硬质合金材质，与方管接触的工作面做了防滑纹理处理，渲染时突出接触面的磨砂质感；待夹紧的矩形方管采用普通冷轧钢材质，表面做轻微氧化质感处理，还原工业型材的真实外观。整体结构采用立式龙门式支撑框架，底部设置安装底板用于将工装固定在加工工作台面上，框架上部设置竖直方向的压紧组件，通过手拧螺杆带动压块实现方管竖直方向的限位；框架两侧对称设置水平方向的夹紧组件，每个夹紧组件包含导向滑轨、可调夹紧块、锁紧旋钮，可根据方管的截面尺寸调整夹紧行程，适配一定规格范围内的矩形管材装夹需求。设计思路围绕方管加工时的装夹稳定性展开，摒弃了传统平口钳装夹方管时易出现的夹持偏移、接触面压损问题，通过三面定位夹紧的结构形式，让方管在钻孔、铣削、焊接等加工过程中保持稳固的装夹状态，同时各调节部位都设置了快锁结构，无需额外工具即可快速完成装夹与拆卸，能够有效提升管类零件加工的装夹效率，建模过程中对所有活动部件都做了运动仿真验证，确保螺杆进给、夹紧块滑动的行程顺畅无卡滞，整体结构紧凑，零部件加工工艺性良好，可直接用于实际工装的生产制造参考。
