汽车排气管焊接定位工装夹具设计

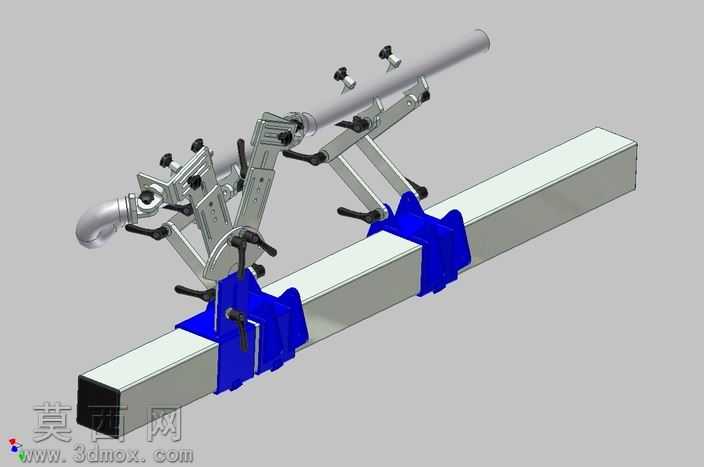

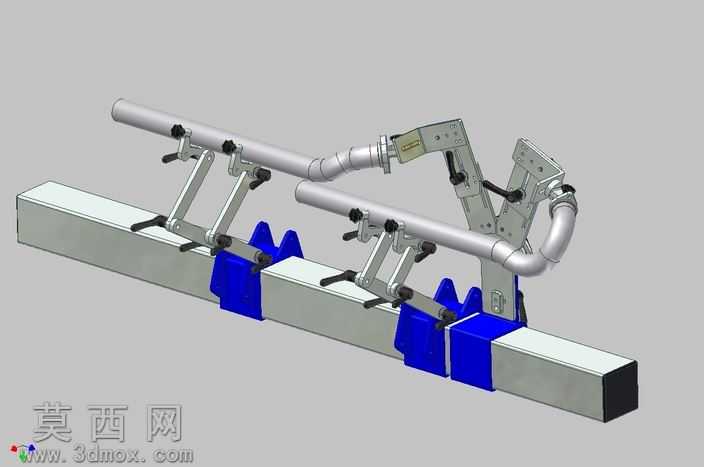

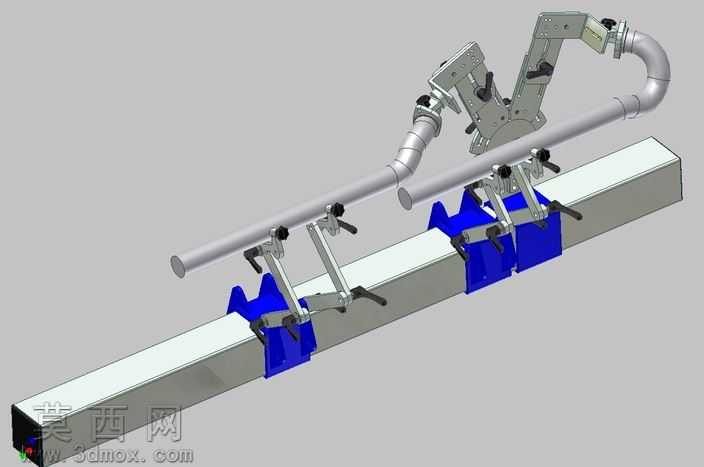

本作品为汽车排气管焊接工序专用定位夹具三维模型，整体建模过程严格遵循焊接工装的设计规范，先完成基准底座的结构搭建，采用矩形方通作为主承载基座，建模时精准还原方通的截面尺寸与安装基准面，保证整套夹具的安装平面度符合焊接工位的精度要求。在定位结构设计上，针对排气管的异形弯管形态，设置了多组蓝色V型支撑定位块，建模时根据管件不同位置的外径尺寸匹配对应V型开口角度，确保管件放置后不会发生径向窜动，同时V型块采用快拆式安装结构设计，预留了螺栓安装孔位，可根据不同规格的排气管快速更换定位块。夹紧机构采用杠杆式手动快速夹钳，建模时还原了夹钳的铰接传动结构，夹头位置设置了柔性接触垫，避免夹紧过程中划伤排气管表面，夹钳的安装支架可沿基座上的T型槽调整位置，适配不同长度的排气管焊接需求。针对排气管两段弯管的对接焊接位置，专门设计了转角式定位压臂，压臂的旋转角度经过反复校核，能够精准压合在对接焊缝旁的管体位置，保证焊接过程中两段管件不会发生错位偏移。材质渲染上，基座部分采用磨砂金属材质模拟碳钢方通的表面质感，蓝色定位块采用硬质工程塑料材质渲染，夹钳等活动部件采用镀锌金属质感，橡胶接触垫采用哑光黑色橡胶材质，整体渲染效果清晰区分不同功能部件，直观展现夹具的结构层次。设计思路围绕排气管焊接的实际工序需求，兼顾定位精度与操作便捷性，所有活动部件的运动行程都经过干涉检查，确保夹具开合过程中不会与工件、操作人员工具发生碰撞，整套夹具结构紧凑，定位可靠，能够有效提升排气管焊接的装夹效率，降低焊接变形导致的尺寸超差风险，满足小批量多规格排气管的焊接生产需求。
