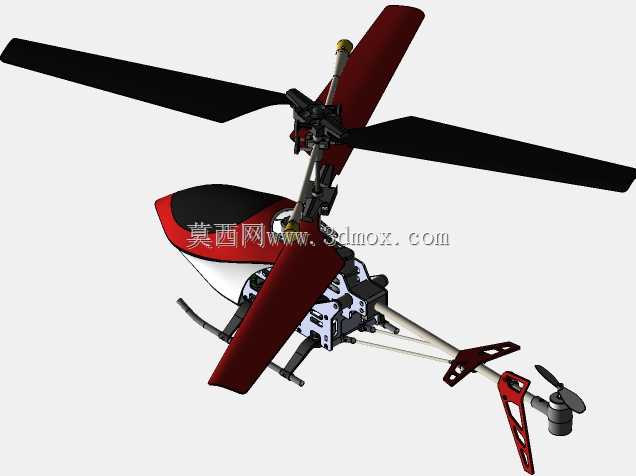

共轴双旋翼航模直升机结构设计方案

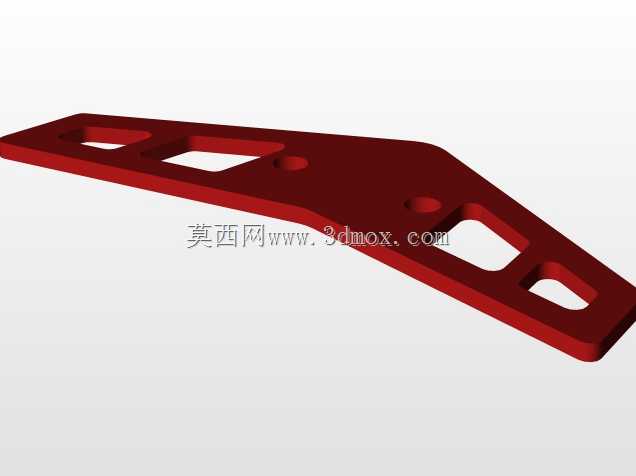

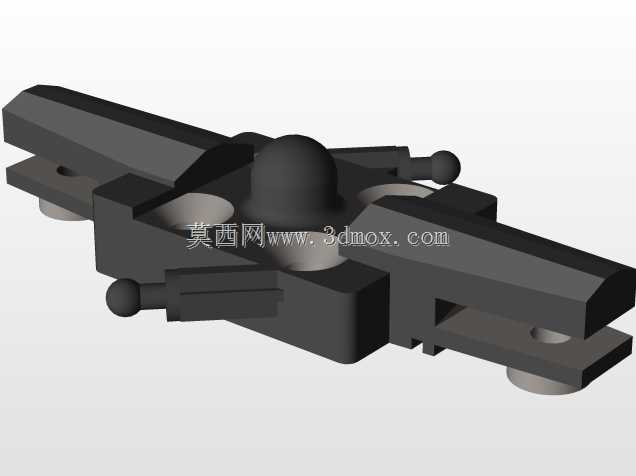

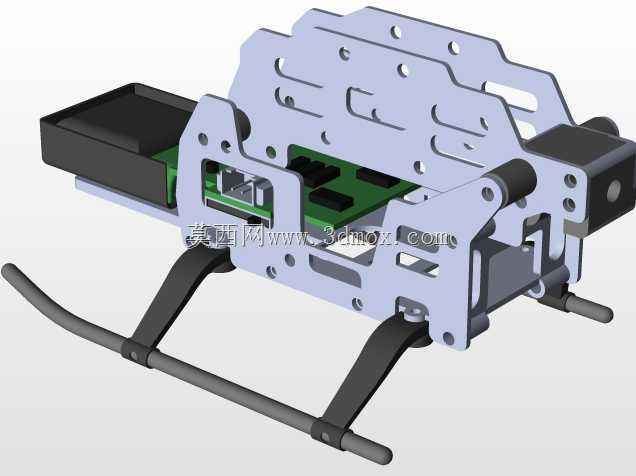

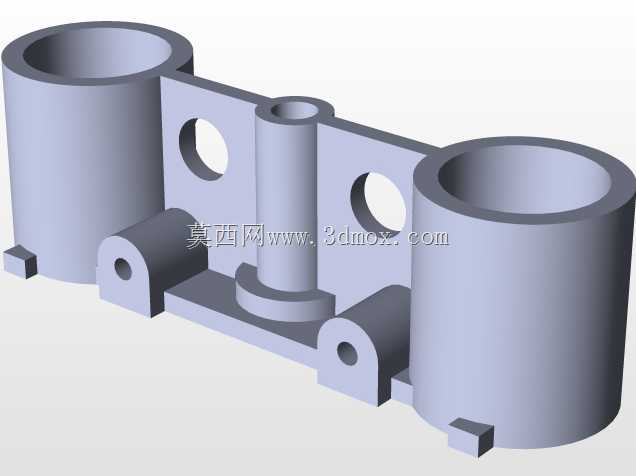

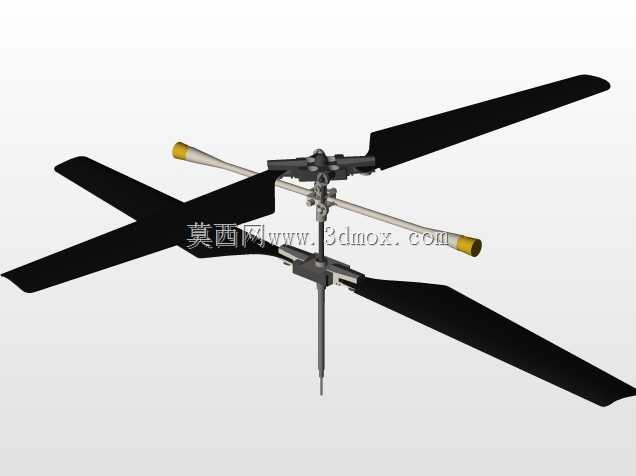

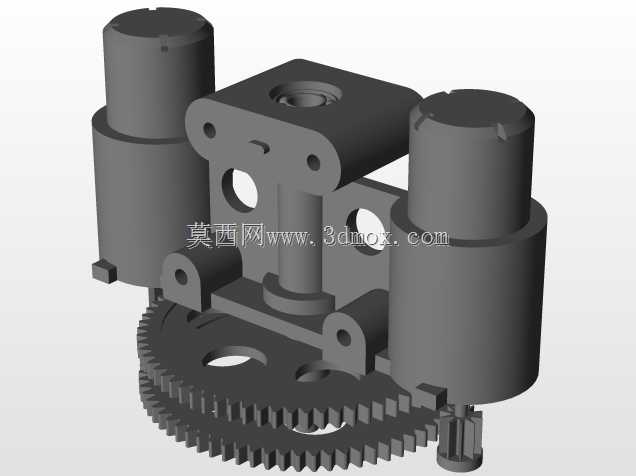

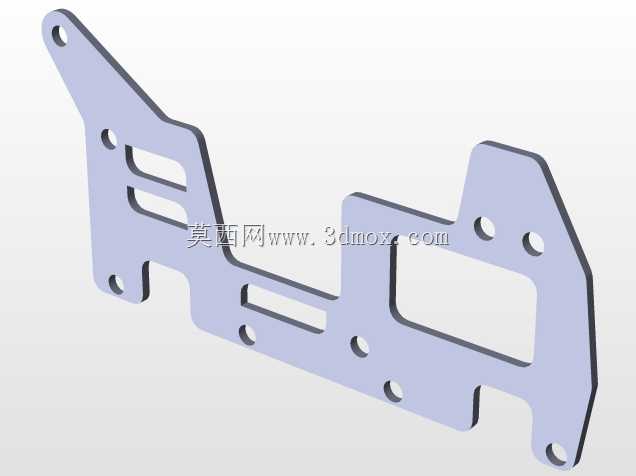

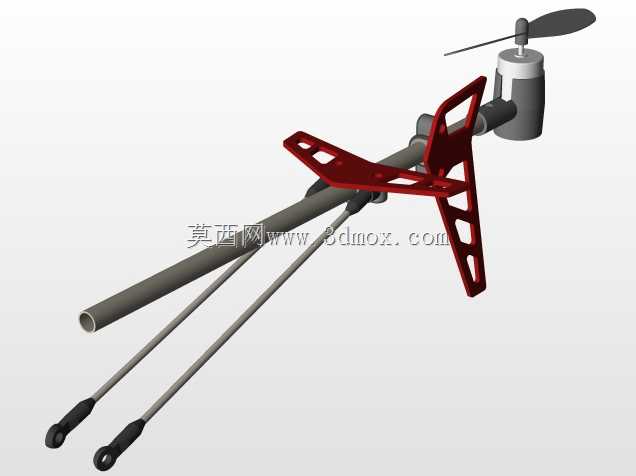

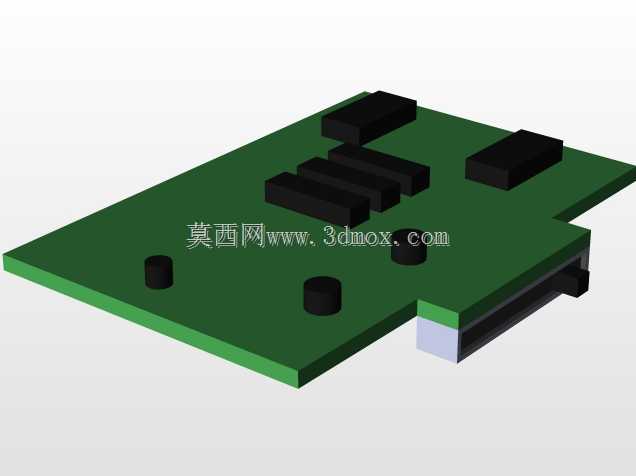

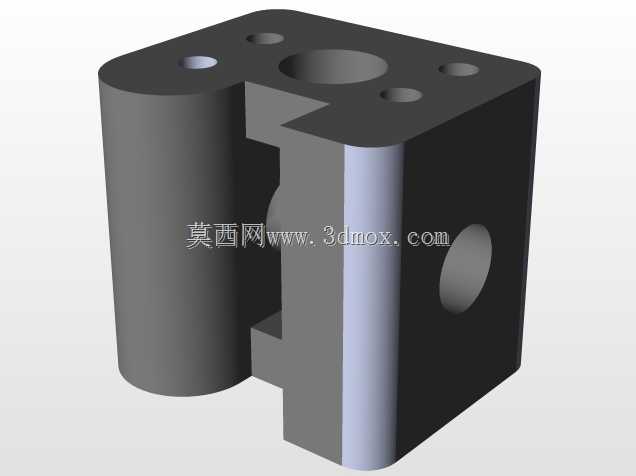

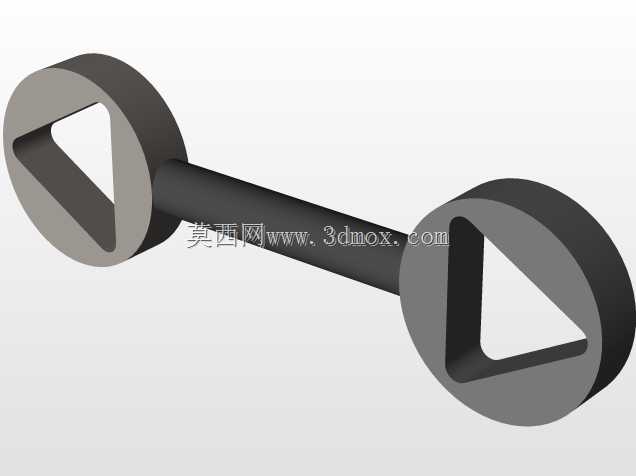

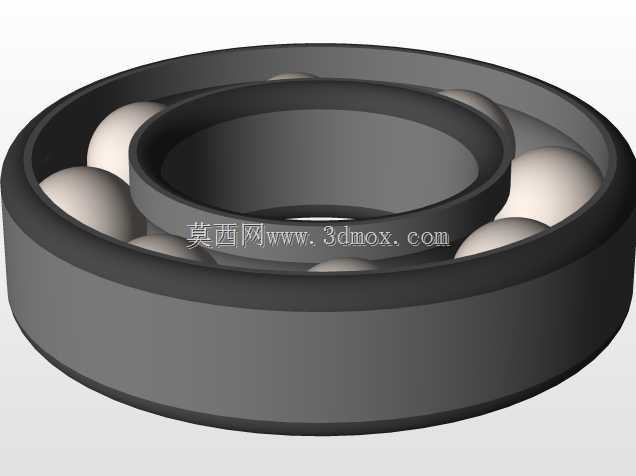

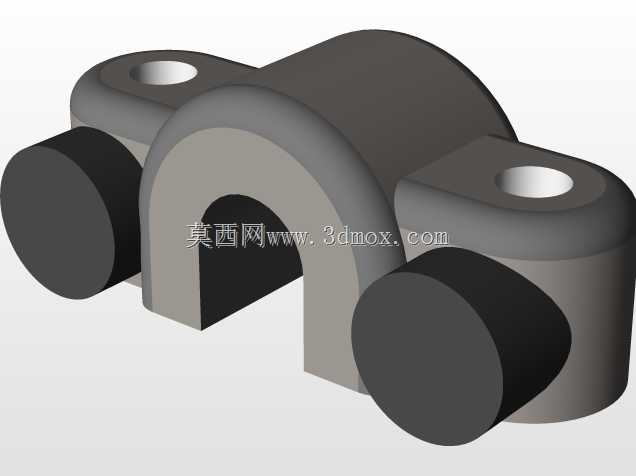

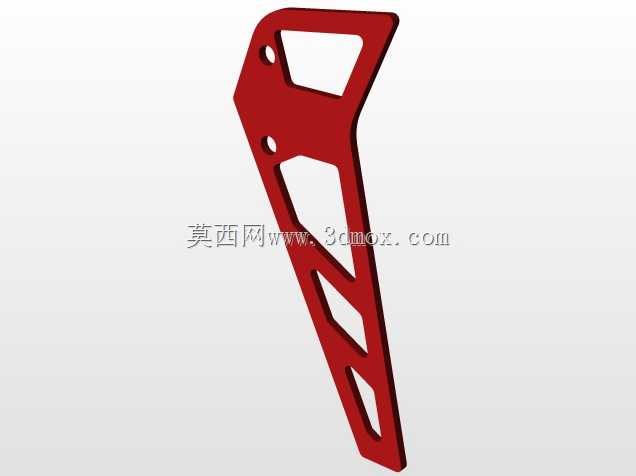

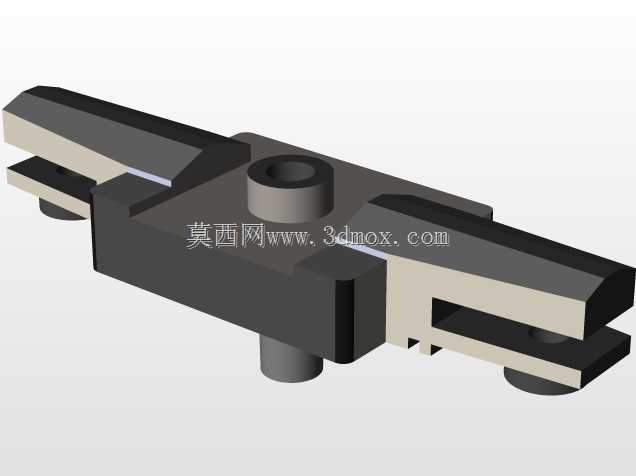

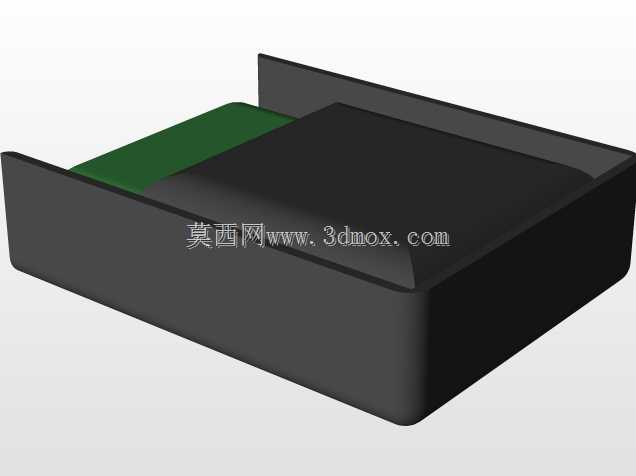

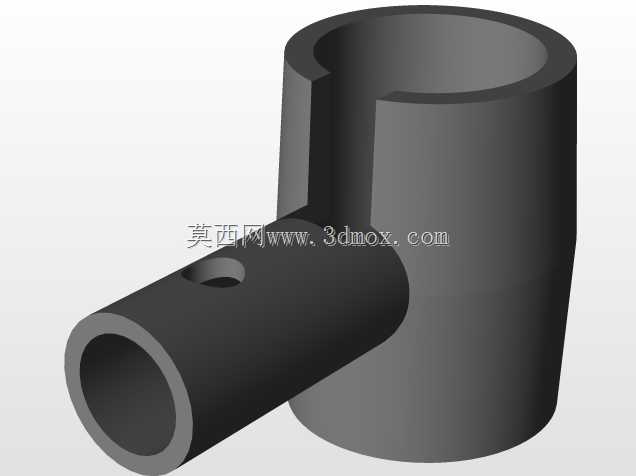

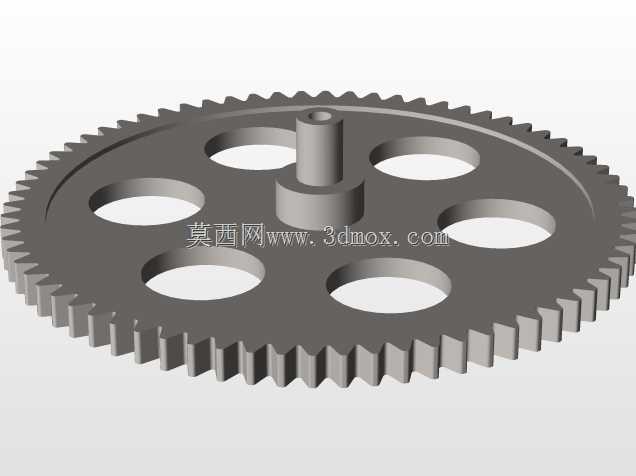

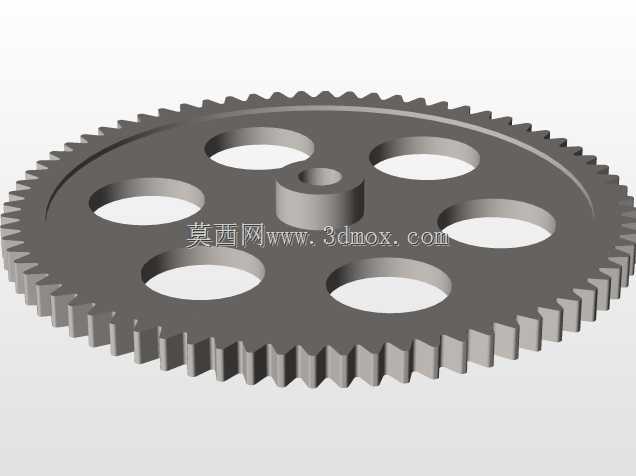

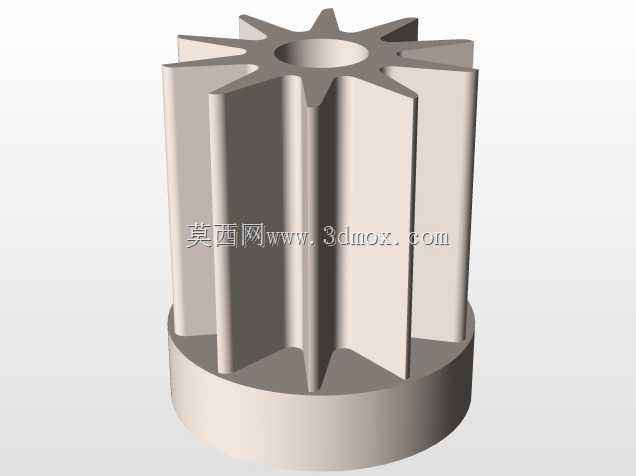

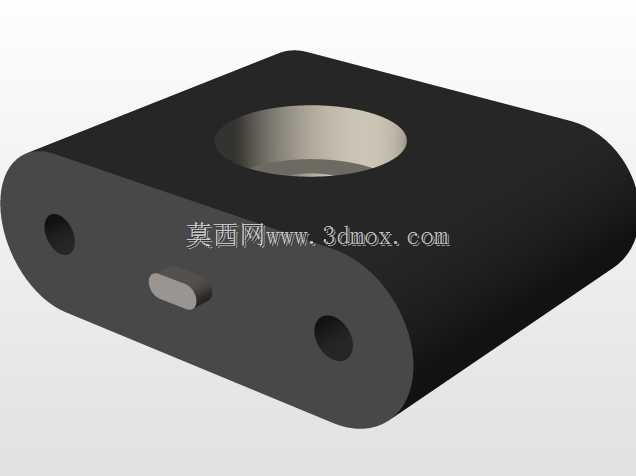

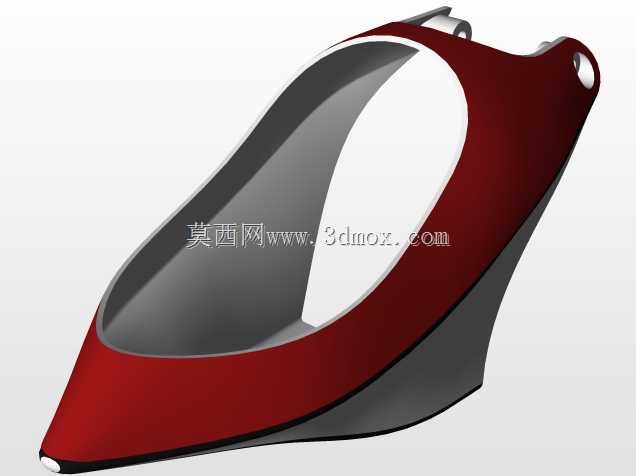

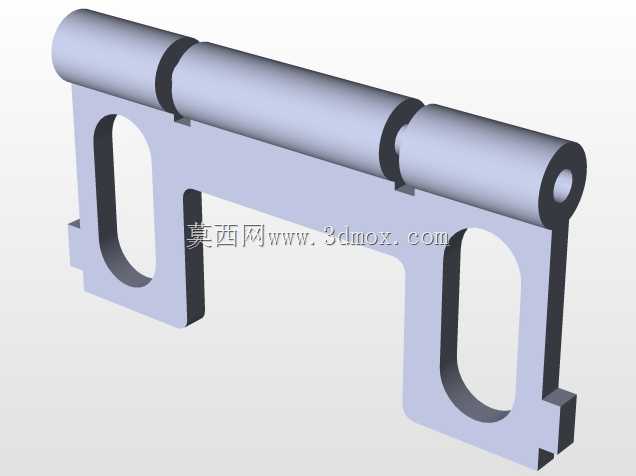

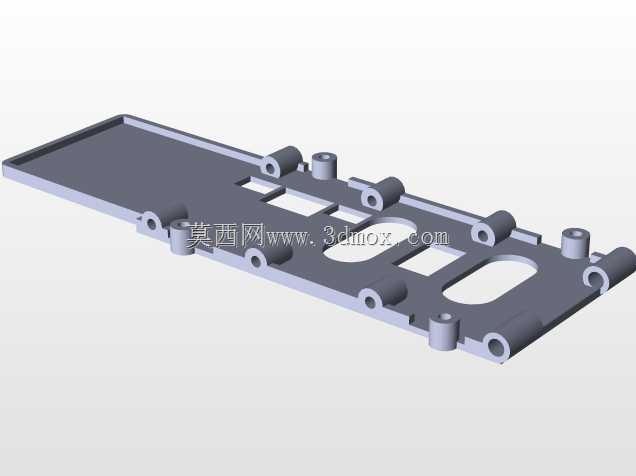

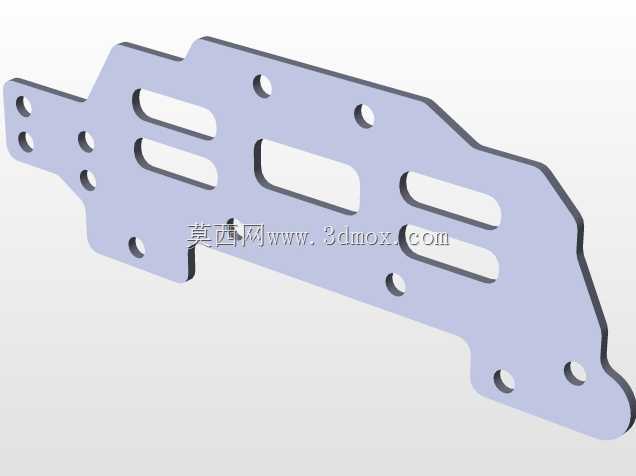

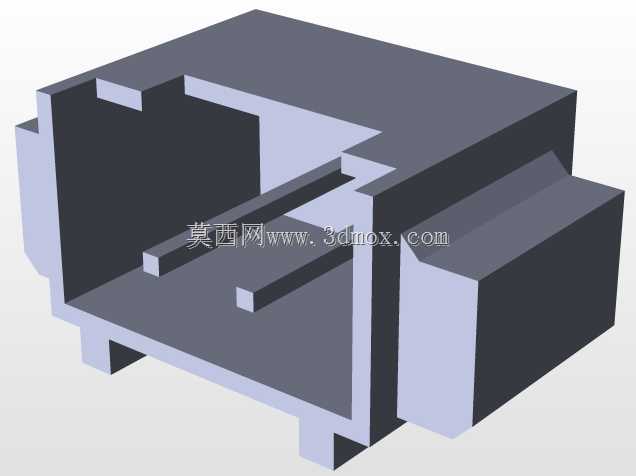

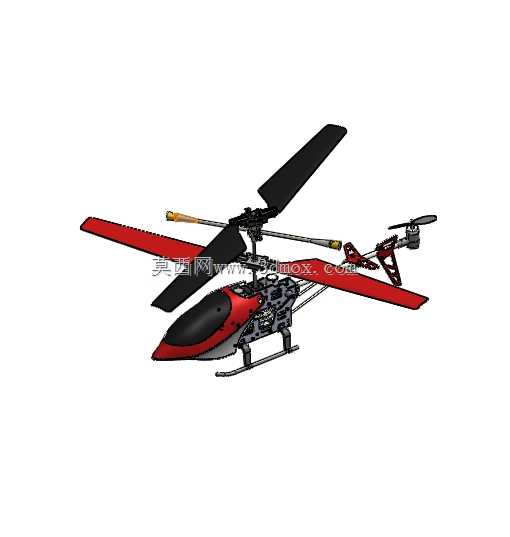

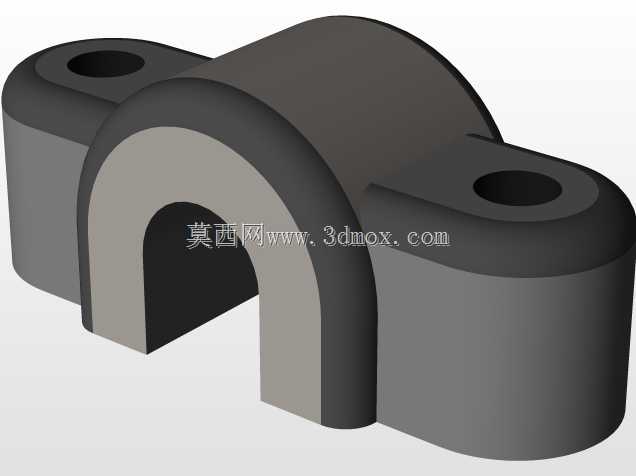

这款航模直升机的三维结构设计，主要面向航空科普教学、青少年航模竞赛训练、低空飞行器原理演示等应用场景，既可以作为航模爱好者DIY组装的结构参考，也能作为机械专业课程中旋翼传动、飞行动力学相关内容的具象教学载体，帮助学习者直观理解直升机的升力产生、姿态调整、动力传递的核心逻辑。从实际用途来看，该结构适配微型电动航模的动力配置，可完成垂直起降、空中悬停、前后飞行动作、左右转向等基础飞行动作，机身结构预留了标准航模电调、接收机、微型舵机的安装位，能够直接匹配市面主流的微型航模动力套件，无需额外做结构改造即可完成组装调试。在功能特性设计上，采用共轴双旋翼的布局方案，上下两层旋翼反向旋转抵消旋翼旋转产生的反扭矩，省去了传统单旋翼直升机的尾桨传动结构，既降低了动力传输过程中的损耗，也缩小了整机的飞行所需安全空间，更适合室内场地或者小范围室外场地的飞行操作；机身主体采用镂空桁架式结构设计，在保证结构强度满足飞行受力要求的前提下，尽可能降低机身自重，提升整机的推重比，延长单次充电后的飞行续航时间；起落架采用滑橇式结构，能够在降落时缓冲地面冲击，同时避免降落过程中旋翼刮蹭地面造成结构损坏，也降低了降落时对场地平整度的要求。设计过程中，首先围绕旋翼直径确定整机的尺寸边界，主旋翼单叶长度控制在180mm，整机长度（机头到尾翼末端）控制在350mm，机身最大宽度控制在60mm，整体安装边界适配常规的航模收纳包尺寸，方便日常携带与运输；旋翼头部分采用球头铰接结构，配合微型舵机的拉杆传动，能够精准调整上下旋翼的桨距变化，实现飞行姿态的灵活控制；尾翼部分设置小型稳定翼片，在飞行过程中提升航向稳定性，降低飞行操控的难度；机身内部的动力安装位做了居中对称设计，将电池、电机、接收机的安装位置集中在整机重心点附近，避免重心偏移影响飞行稳定性，同时预留了走线槽位，方便内部线路的规整固定，避免飞行过程中线路晃动干扰传动结构。整个结构的受力点都做了局部加厚处理，尤其是旋翼与主轴连接的部位、起落架与机身连接的部位，能够承受日常飞行降落的冲击载荷，降低飞行过程中结构损坏的概率。
