可折叠四旋翼ZD550无人机机架结构设计

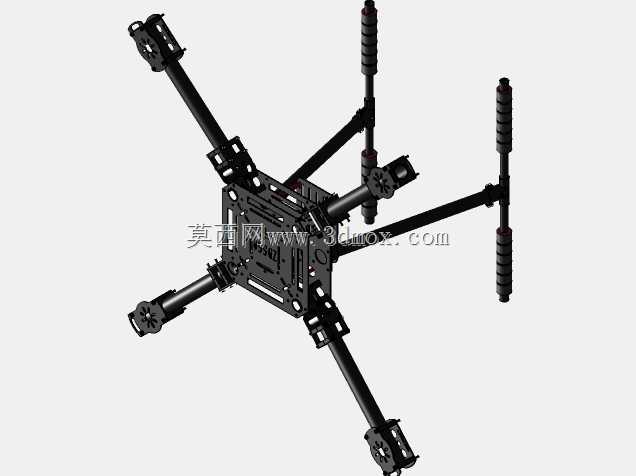

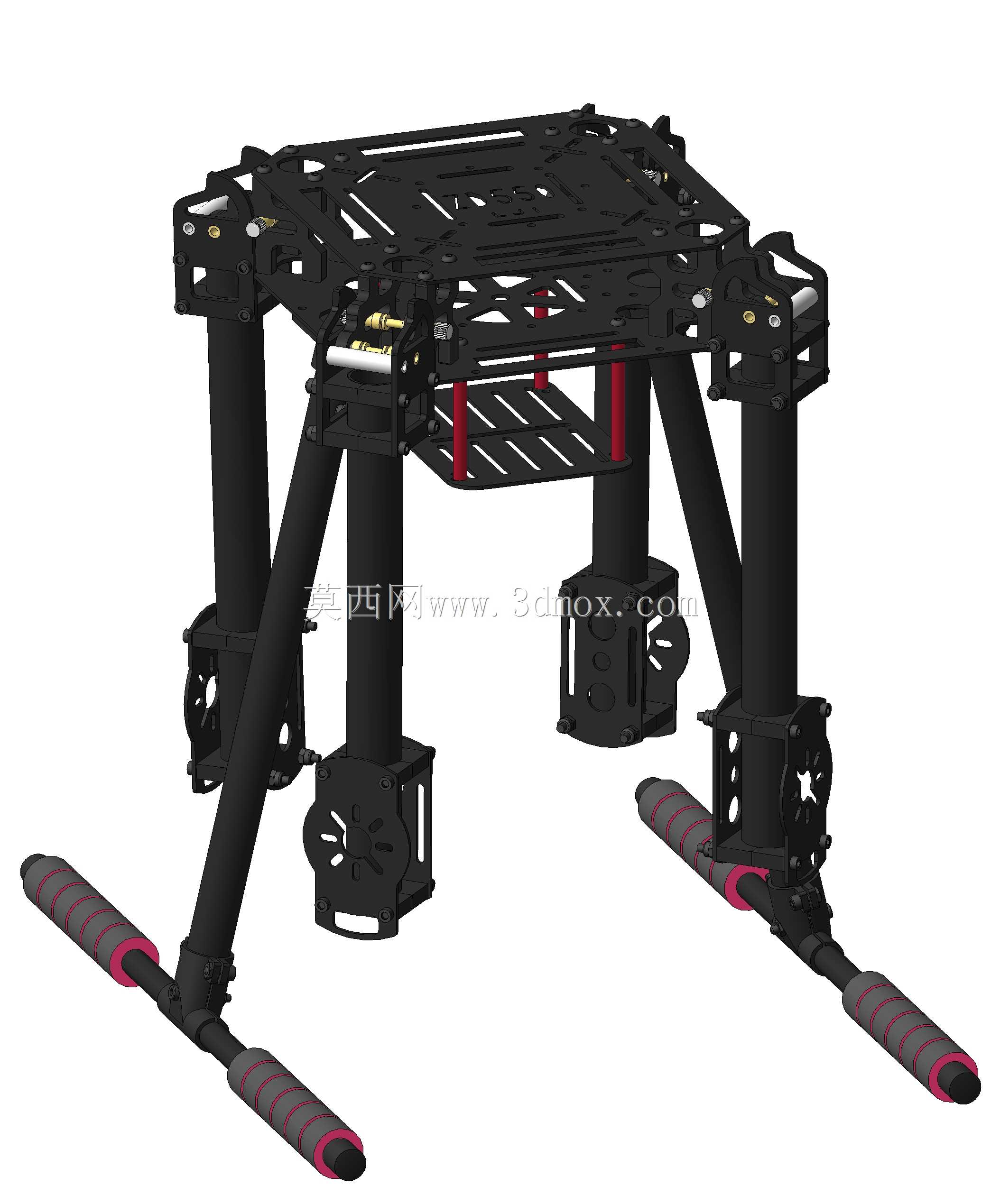

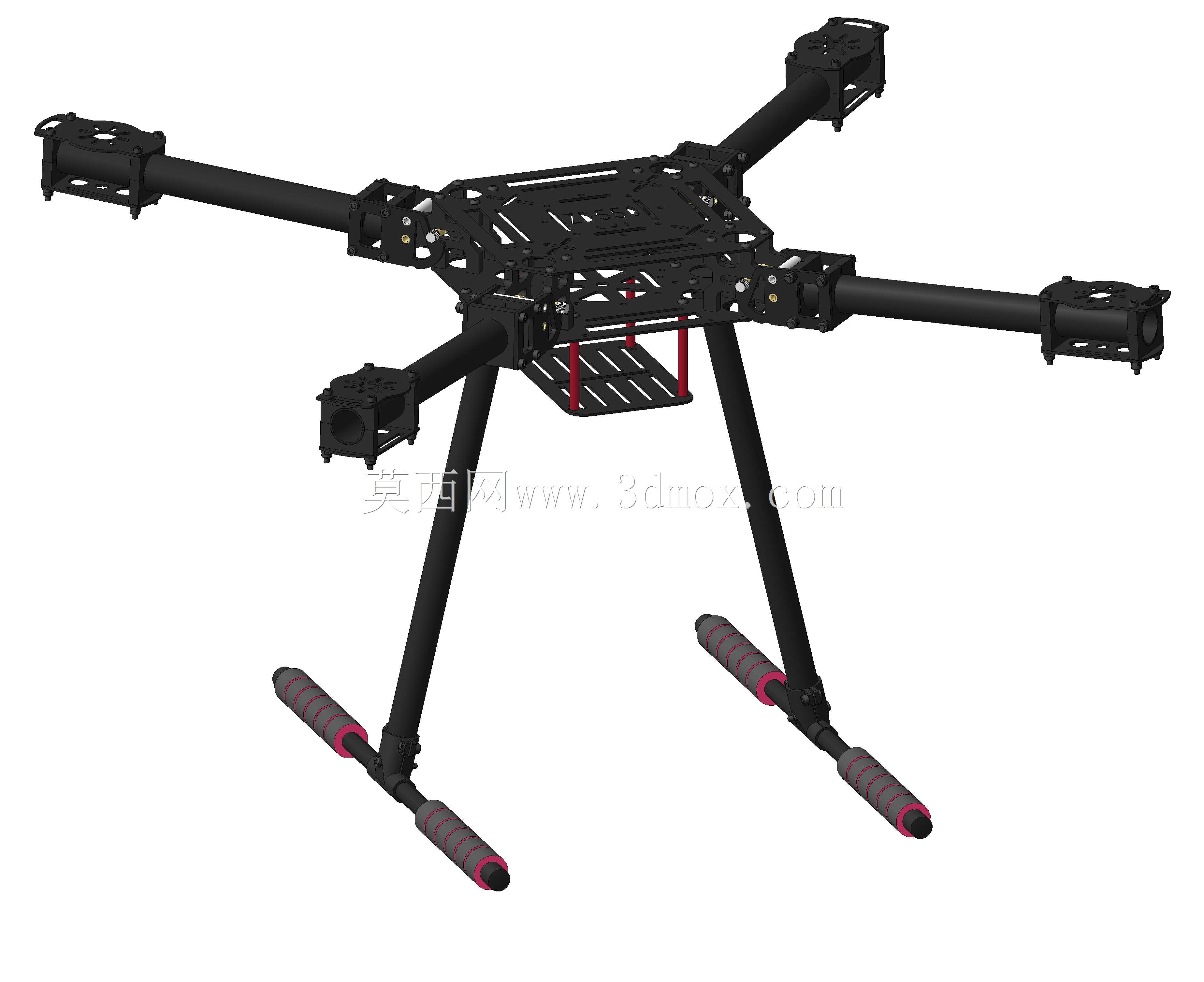

这款四旋翼机架是面向中小型民用无人机场景打造的承载结构，可适配低空航拍、农林植保小范围作业、电力线路巡检、应急场景空中侦查等多种使用需求，作为无人机的核心承载基体，它承担着固定动力单元、挂载任务设备、集成飞控与供电系统的核心作用，是多旋翼无人机稳定飞行的基础结构载体。在功能特性设计上，这款机架采用了机臂可折叠的结构方案，四个机臂分别通过快锁结构与中心承载板连接，非作业状态下可将机臂向中心方向收拢，大幅缩小整机收纳体积，方便外出作业时的携带与转运，展开后锁止结构可提供足够的连接刚性，抵消飞行过程中动力单元产生的振动，保证飞行姿态的稳定性。中心区域采用层叠式碳板拼接结构，预留了标准化的飞控模块、电调、电池、图传设备的安装孔位，可兼容主流的中小型多旋翼飞控硬件，层间预留足够的走线空间，方便使用者进行线路排布与设备安装，避免飞行过程中线路干涉运动部件。起落架采用高脚架设计，架体为高强度复合管材，底部设置有防滑减震的脚套，能够在起降过程中吸收地面冲击，同时抬高机身与地面的距离，为机身下方挂载云台相机、小型作业载荷预留充足的空间，避免挂载设备在起降过程中与地面发生磕碰。设计过程中充分考虑了飞行载荷的分布合理性，四个机臂的安装位置以中心板几何中心为基准对称分布，保证动力单元的拉力中心与整机重心重合，降低飞控的姿态修正压力，机臂采用中空管状结构，在保证结构强度的前提下尽可能降低自身重量，提升整机的有效载荷能力。安装边界方面，机臂端部预留了标准规格的动力电机安装位，可适配对应轴距的无刷电机，中心板的安装孔位遵循行业通用的孔距标准，无需额外打孔即可完成主流配件的装配，折叠状态下整机横向尺寸大幅缩减，可放入常规的无人机收纳包中，展开后轴距适配550级别动力套装，预留的起落架高度可满足常规三轴云台的挂载需求，不会在飞行过程中遮挡云台的拍摄视角，整体结构兼顾了便携性与结构刚性，适合个人爱好者与小型作业团队进行二次开发与设备组装。
