嵌入式36毫米直流数字电压显示表头

做小型电控柜、桌面式测试治具、直流供电设备的面板布局时，经常需要用到小尺寸的电压监测单元，这款36毫米规格的直流数字电压表头，刚好适配多数紧凑型设备的面板开孔需求，不需要额外占用过多安装空间，能在有限的面板区域内完成电压参数的直观呈现。从实际使用场景来看，这类表头常被集成在直流稳压电源输出端、小型光伏充电控制模块、车载改装供电回路、实验室直流测试工装里，不需要外接复杂的信号转换模块，直接接入待测直流回路就能完成电压数值的实时显示，帮操作人员快速判断回路供电状态是否正常，避免过压、欠压状态下设备带故障运行。

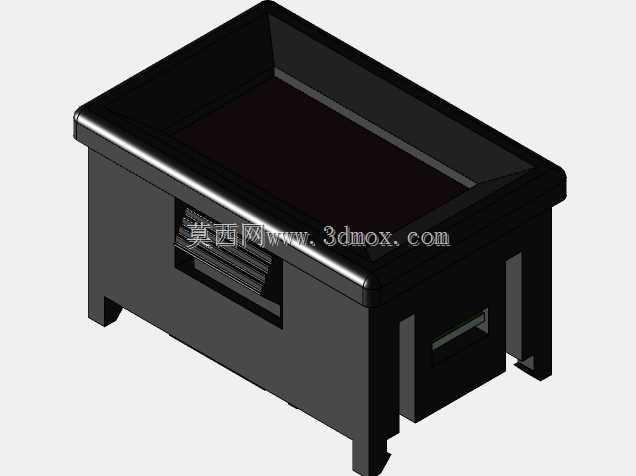

设计上采用了嵌入式卡扣安装结构，外壳做了阶梯式限位凸台，安装时只需要在面板上开出对应尺寸的方孔，将表头从面板正面推入，依靠侧边的弹性卡扣就能完成固定，不需要额外打螺丝固定，装配效率比螺丝固定式的表头高很多，后期维护拆卸也只需要从背面按压卡扣就能推出表头，不会在面板正面留下安装痕迹。外壳整体做了遮光处理，正面的显示窗口做了下沉式边框，能减少环境光线对数码显示效果的干扰，即使在车间强光环境下，也能清晰读取显示的电压数值，不会因为反光出现读数偏差。

接线端采用了通用的XH-2.54间距接插件，和市面上多数同规格连接器完全兼容，接线时不需要单独焊接引线，直接压好对应端子的线束插接到接口上就能完成接线，线束防脱结构能避免设备运输、震动过程中出现接线松脱的问题，适配TO-220封装器件周边的安装空间，不会和周边的功率器件、散热片产生结构干涉。整体安装深度控制得比较紧凑，即使是厚度较薄的桌面式设备外壳，也能顺利完成安装，不会出现表头尾部顶到内部PCB或者元器件的情况，外壳边角做了圆角过渡，安装时不会划伤操作人员的手部，也不会刮伤面板表面的喷涂层。

从结构建模的角度看，这款表头的所有安装限位尺寸、卡扣弹性变形量、接插件位置都做了精准还原，在做整机面板布局设计时，可以直接将模型导入装配体，提前校验开孔位置、安装间隙、接线空间是否充足，避免后期打样后出现装配干涉、接线空间不足的问题，减少样机反复修改的次数，缩短小型电控设备的开发周期。
