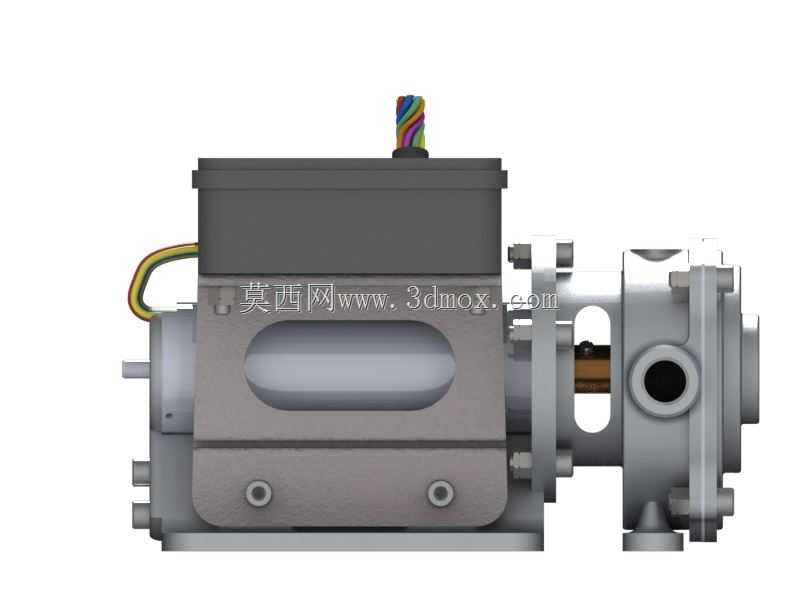

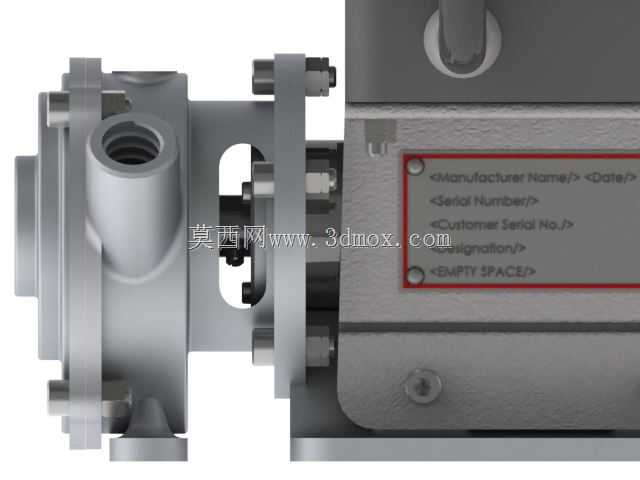

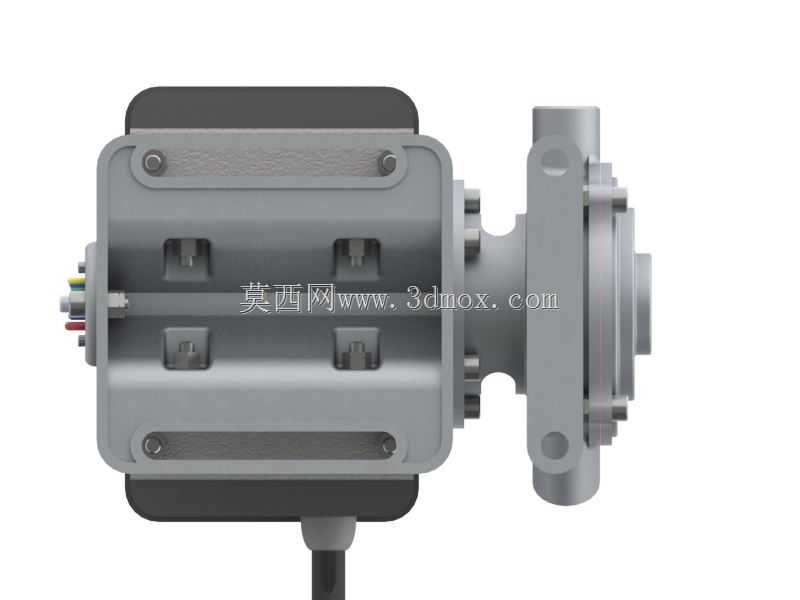

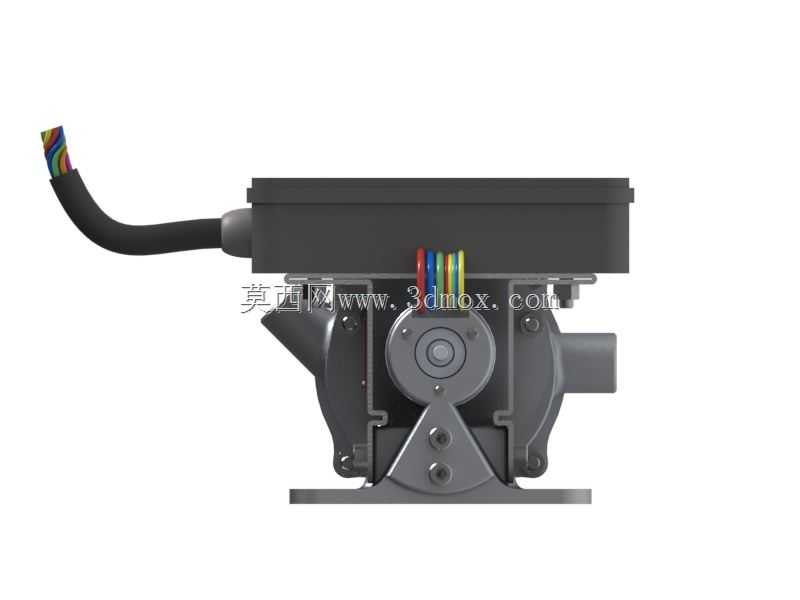

法新社-另一个流体泵：空中客车挑战赛冠军设计

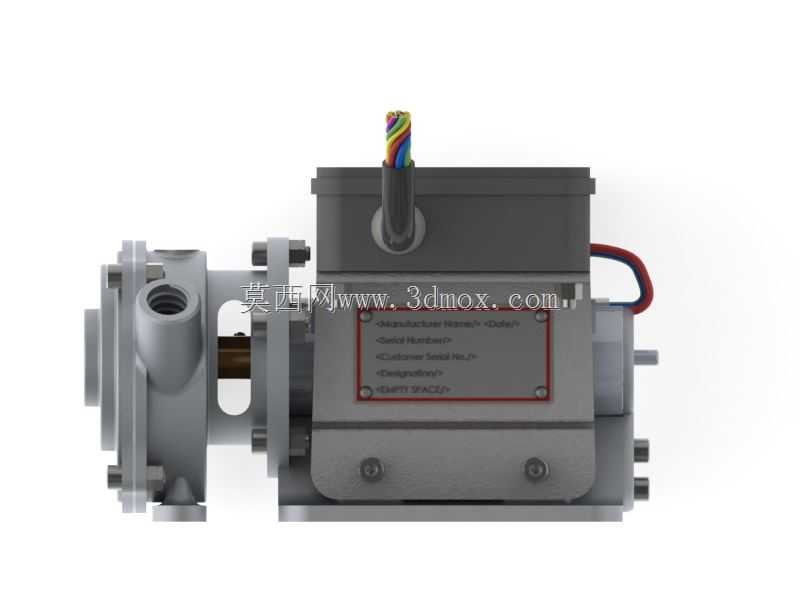

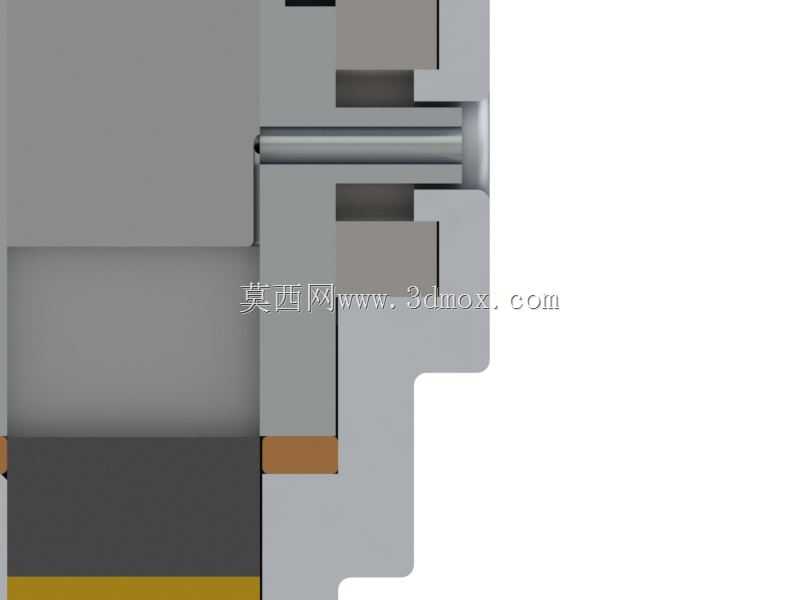

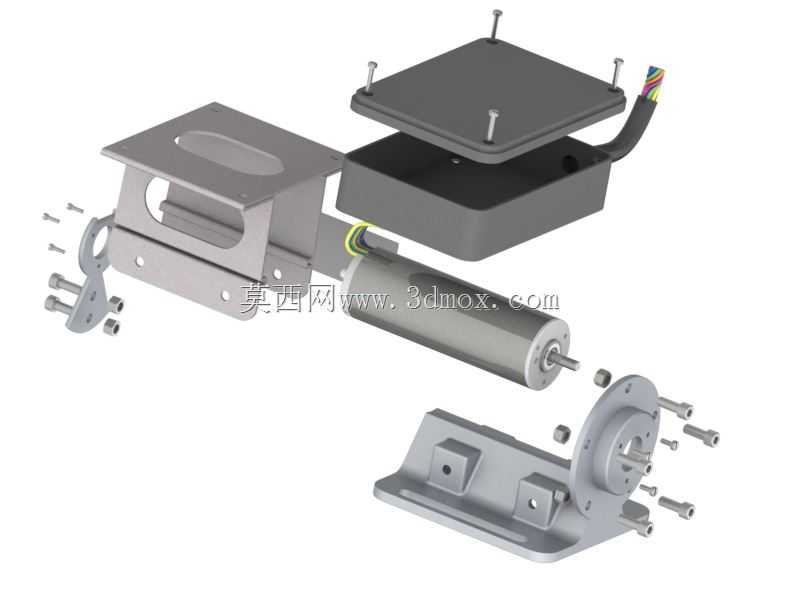

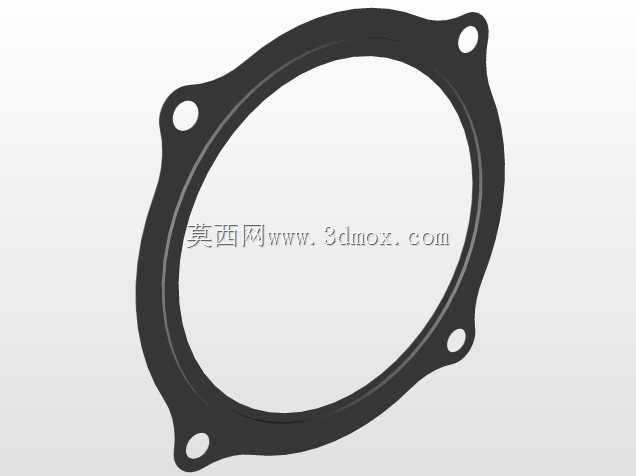

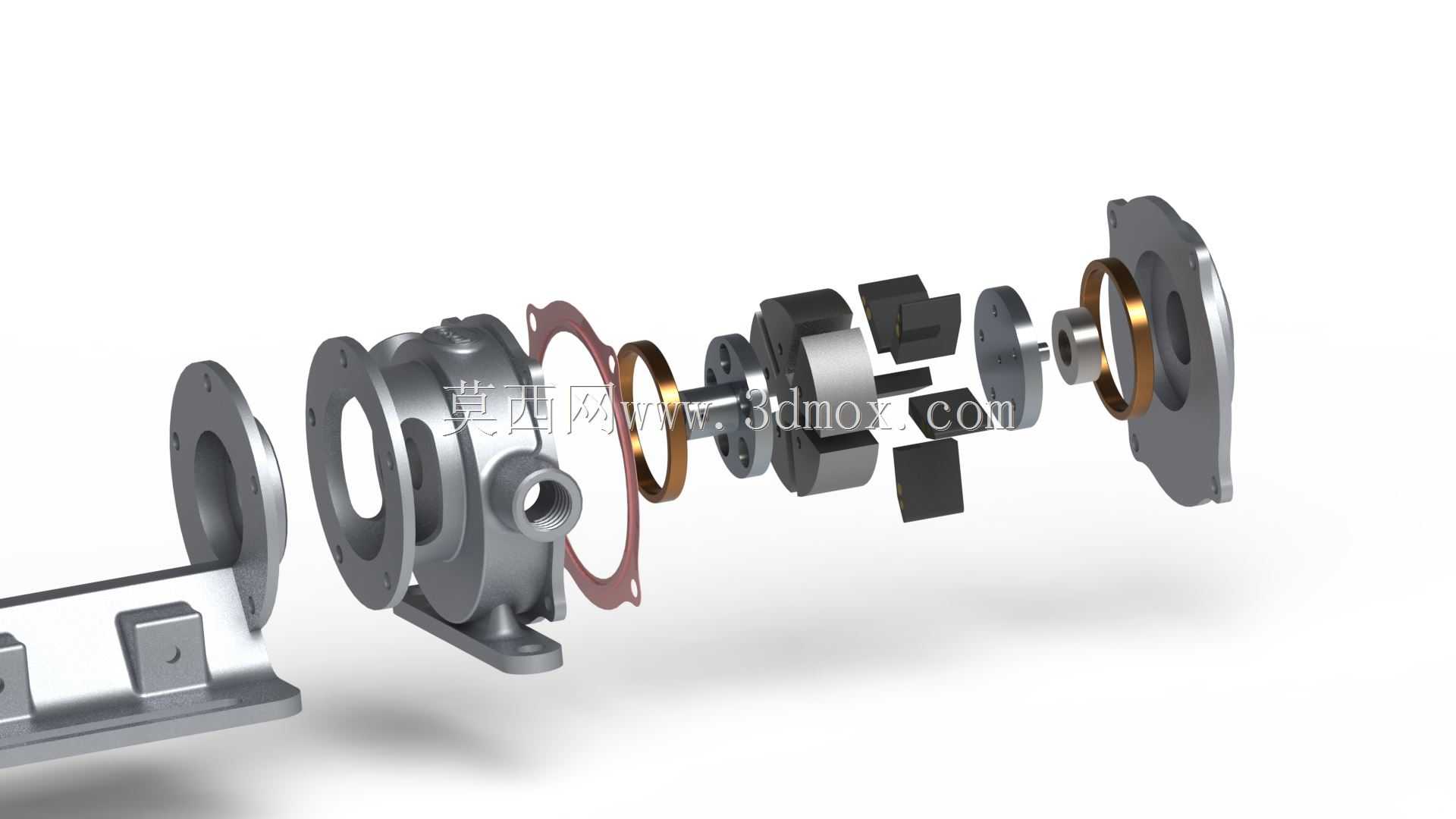

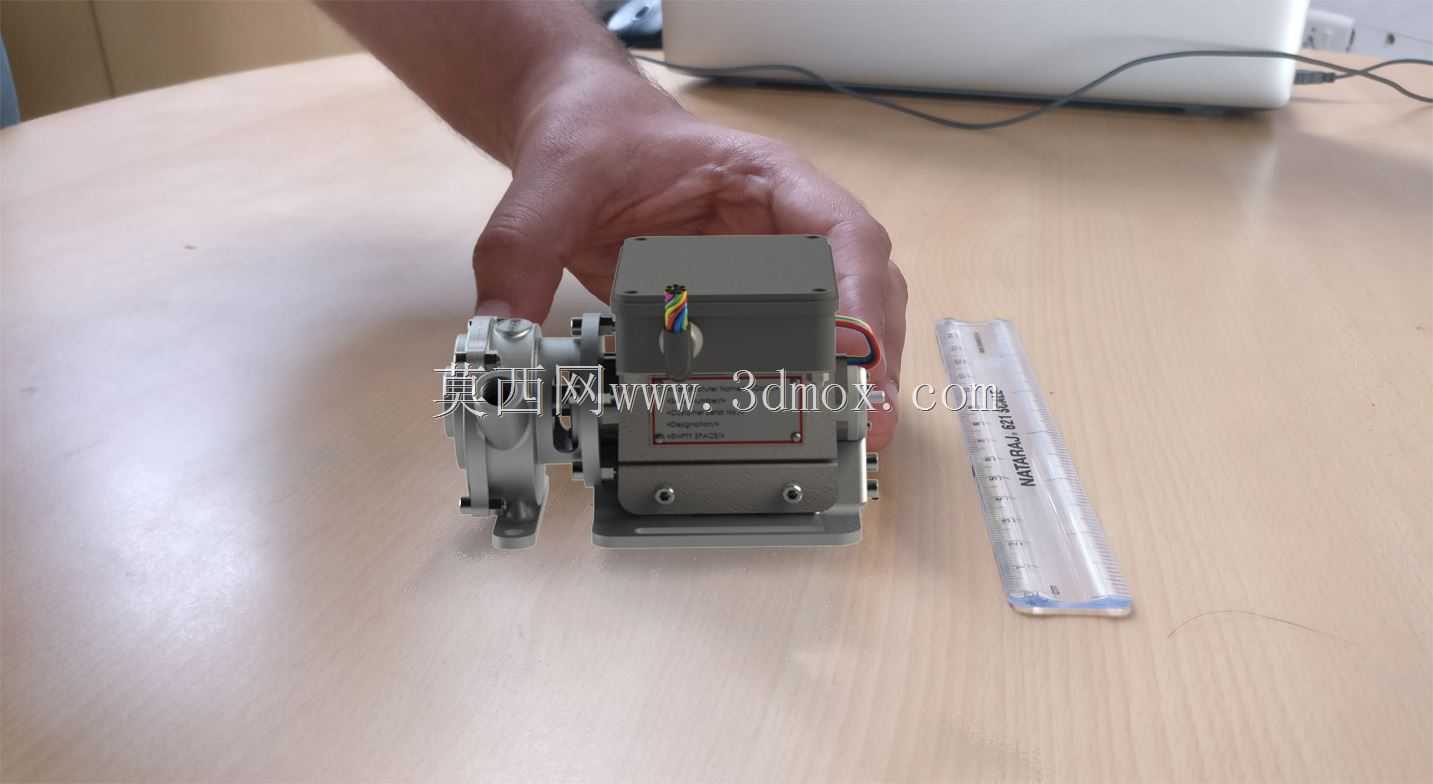

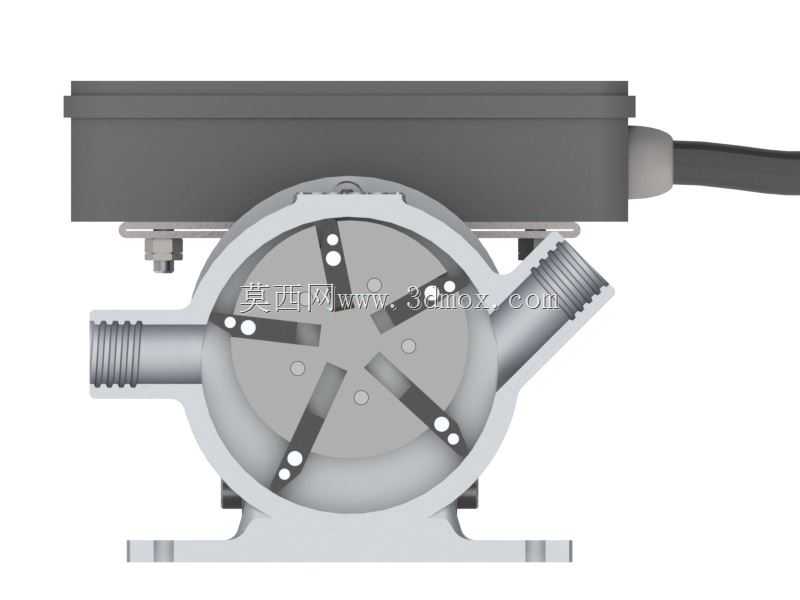

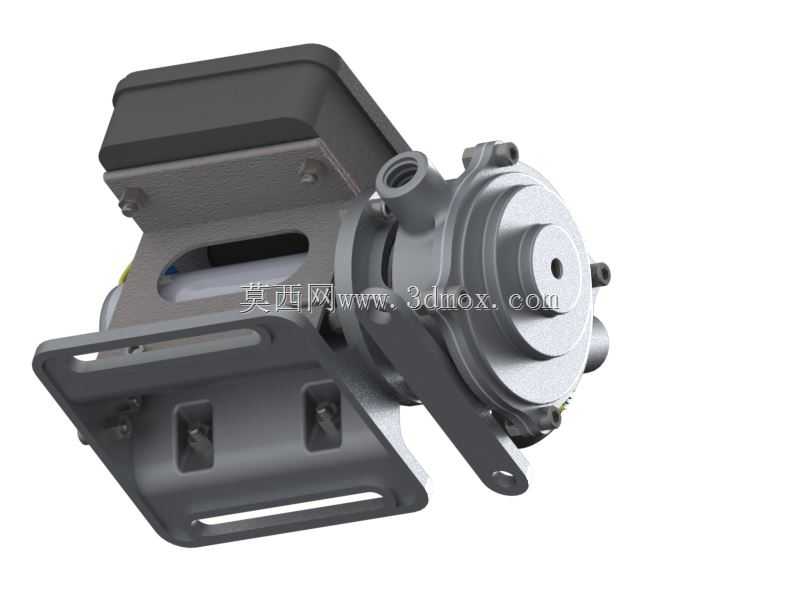

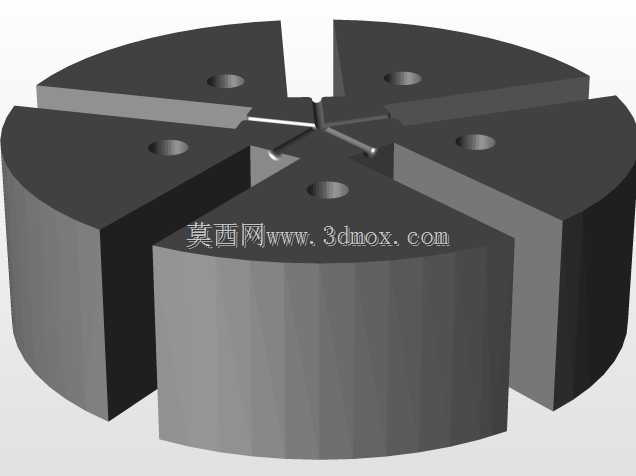

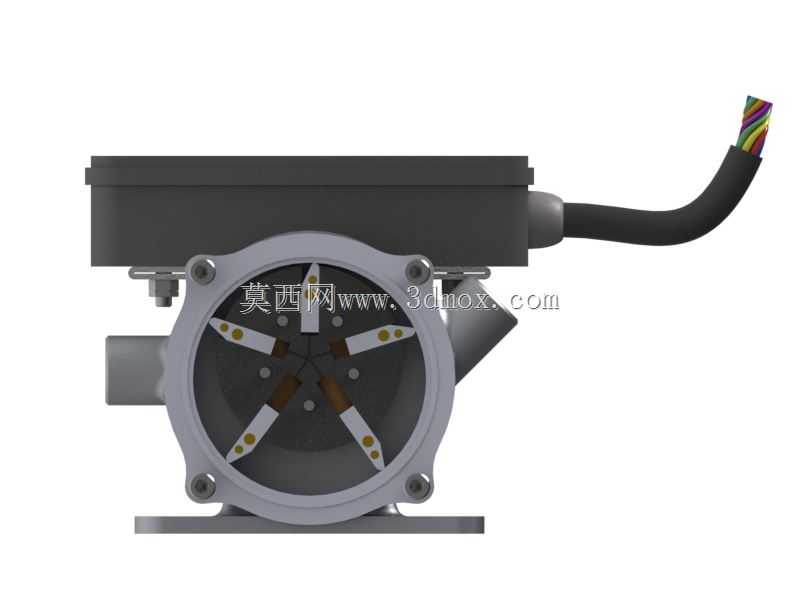

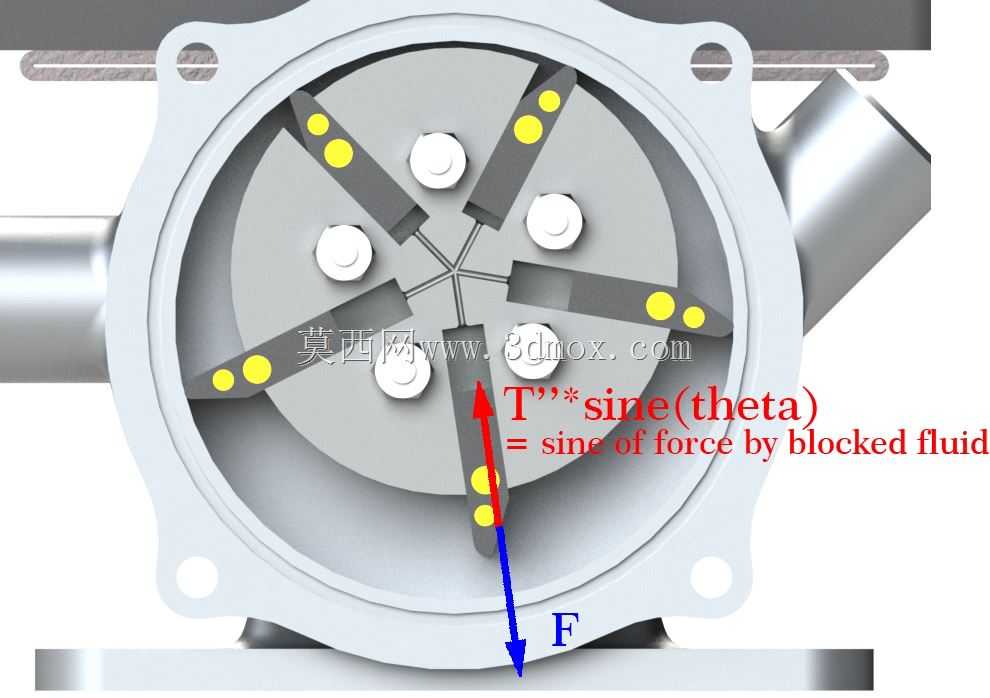

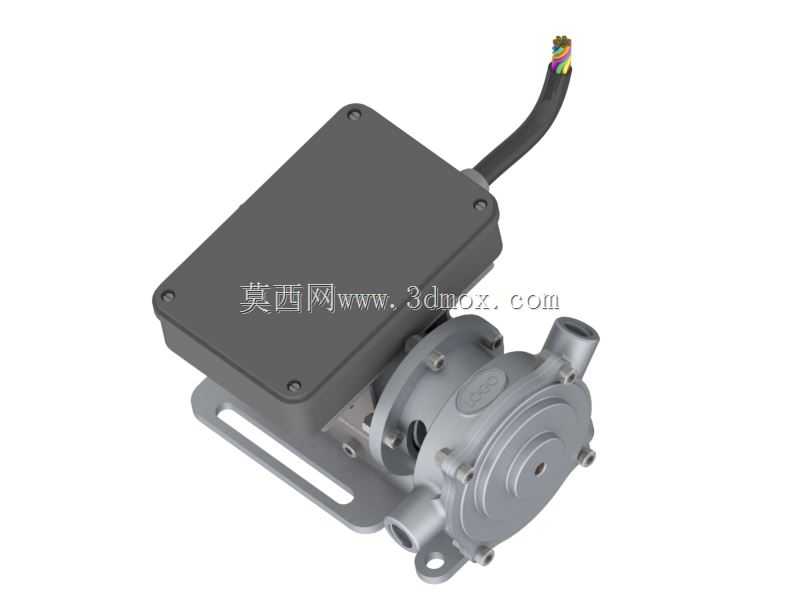

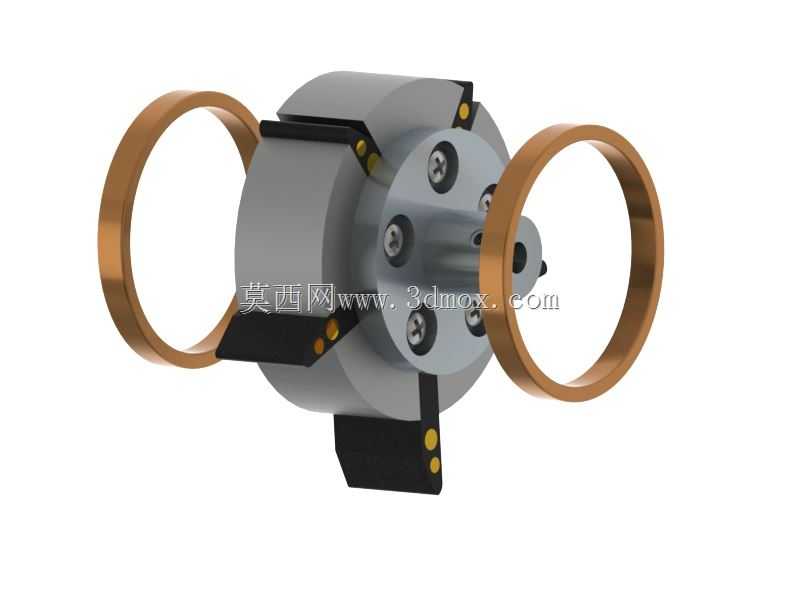

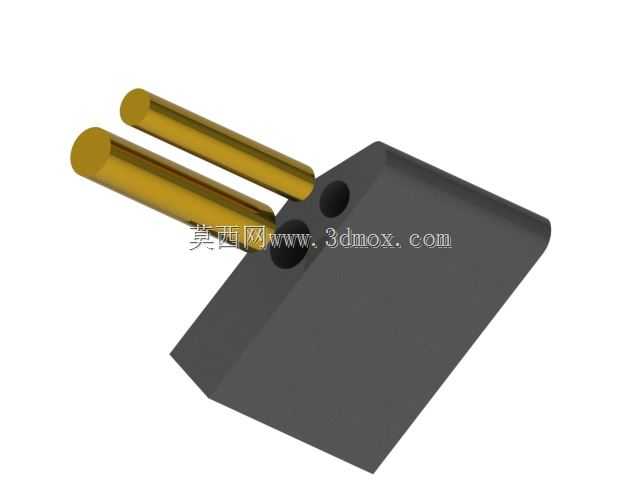

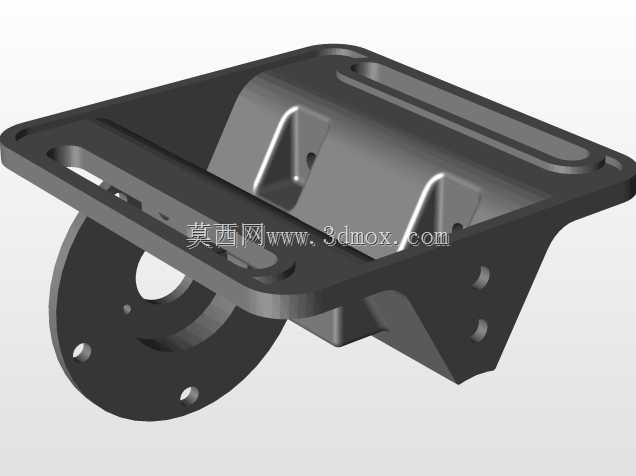

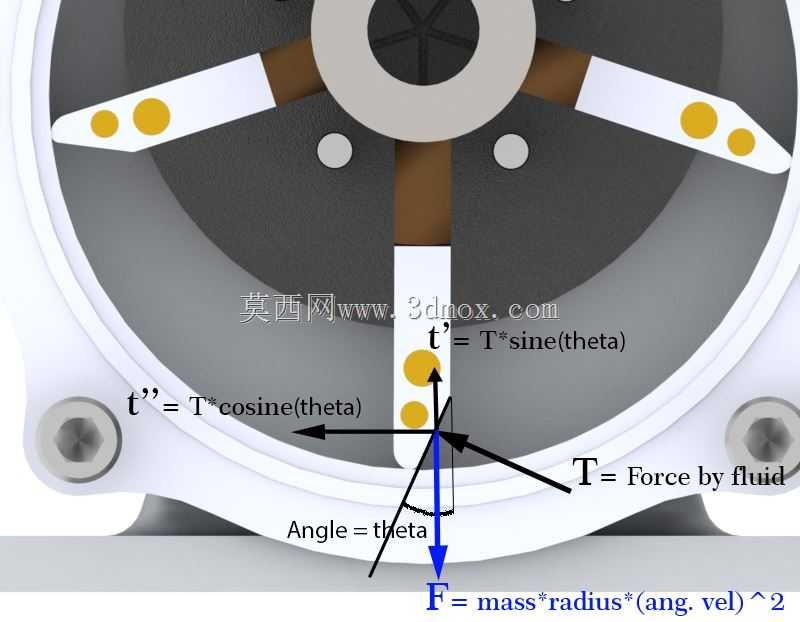

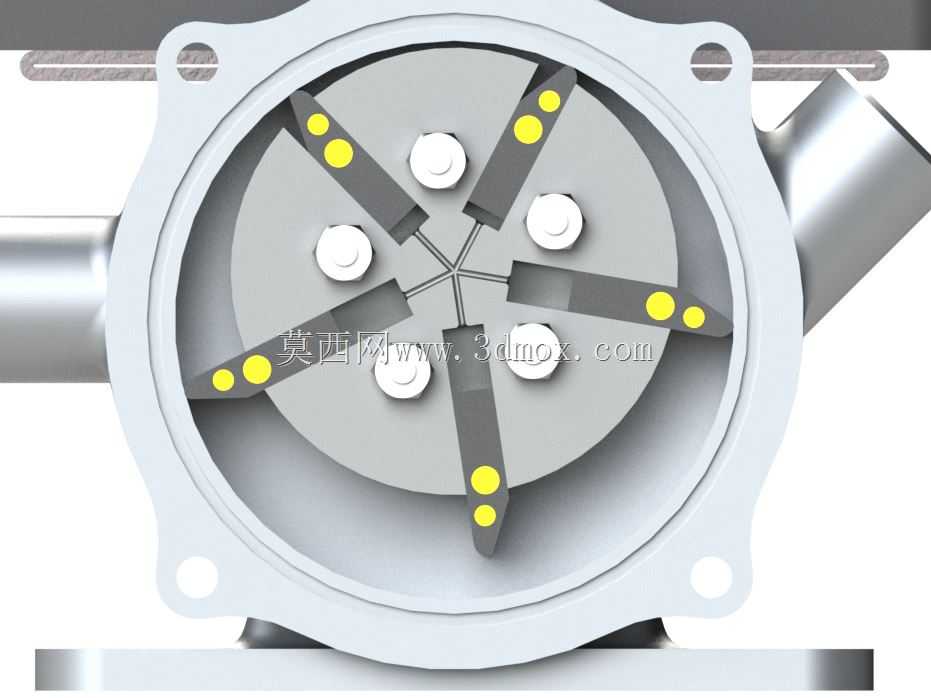

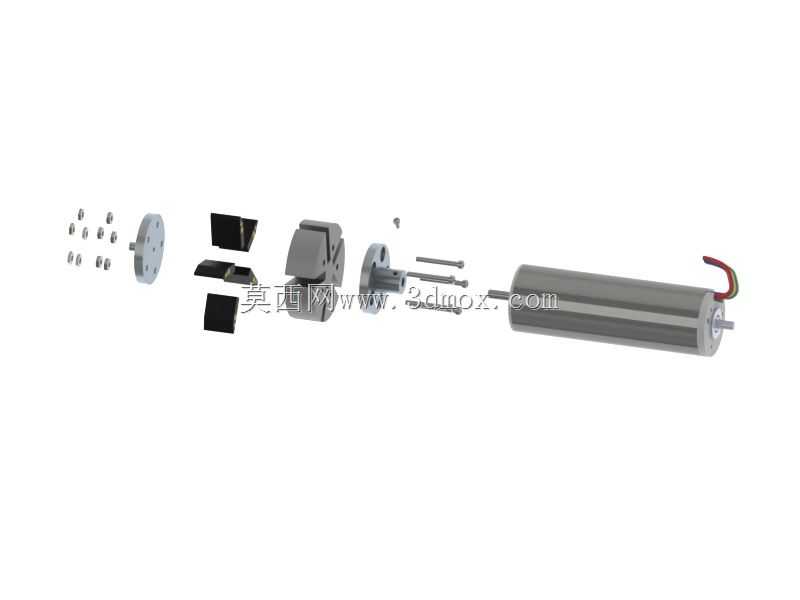

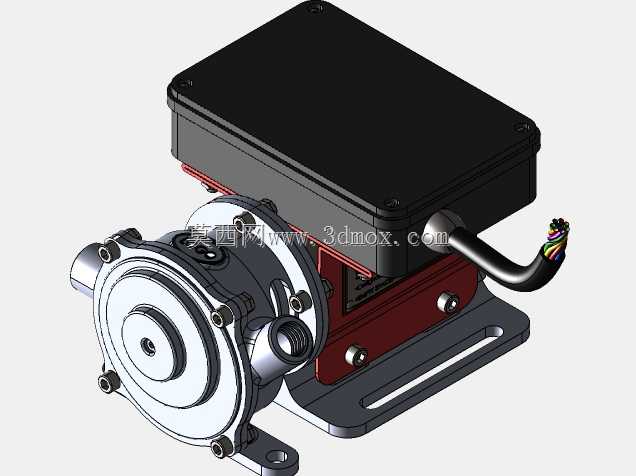

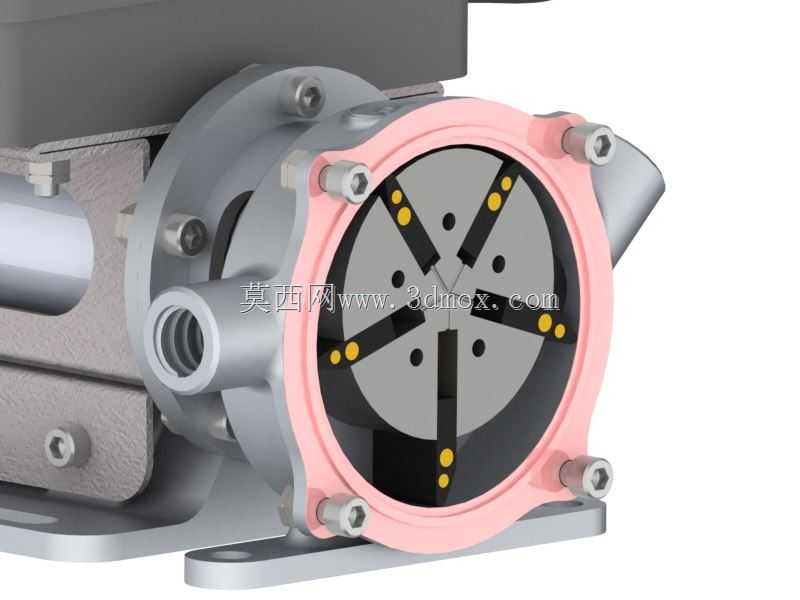

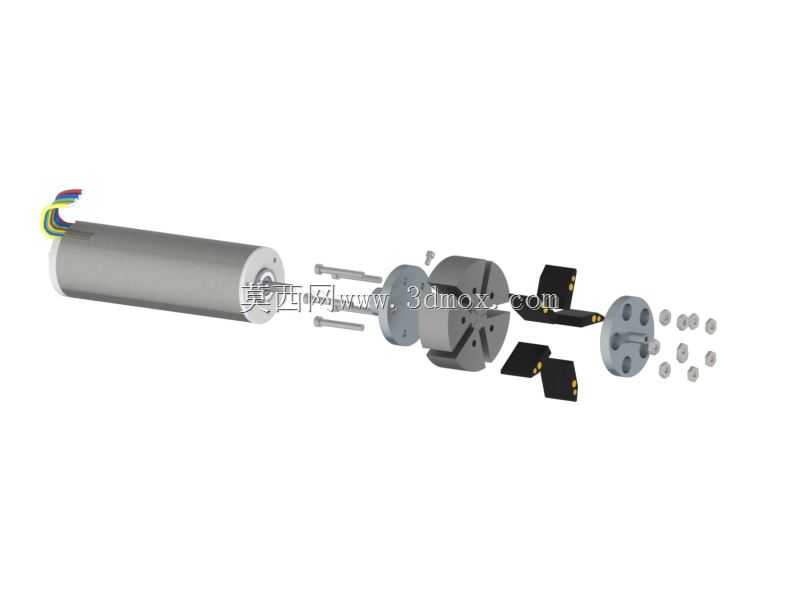

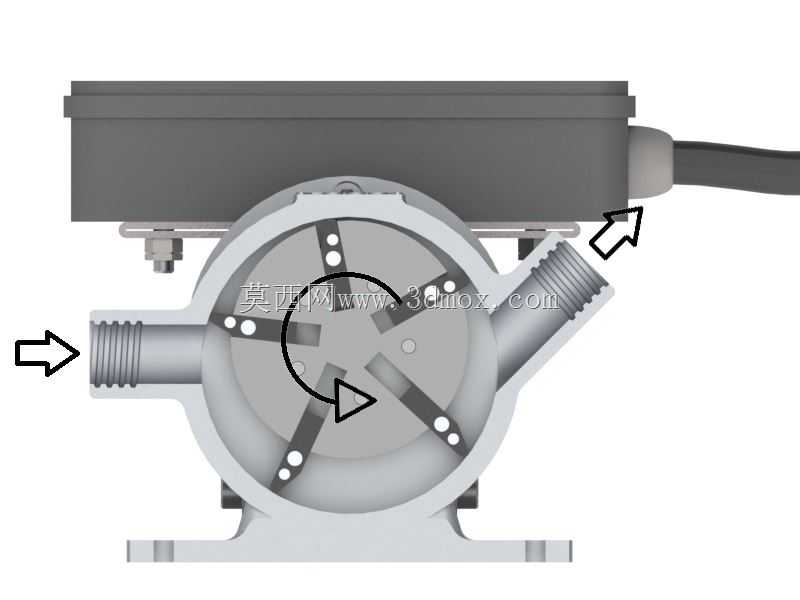

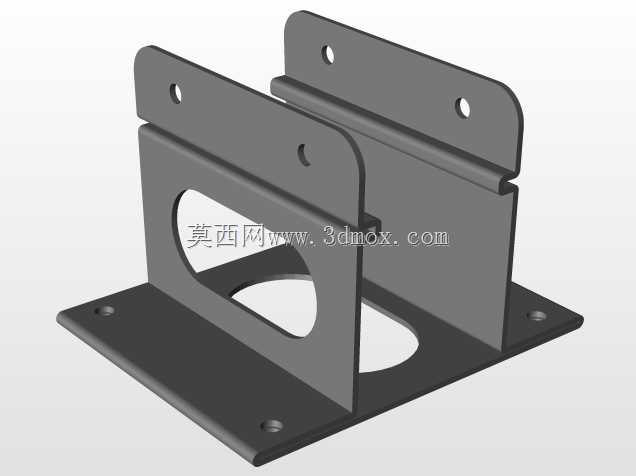

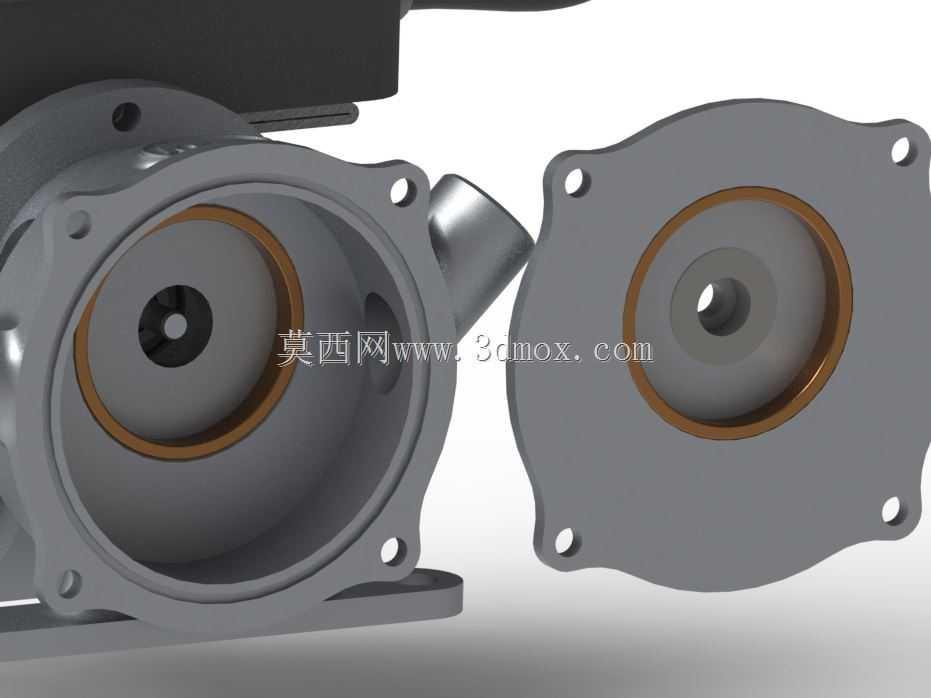

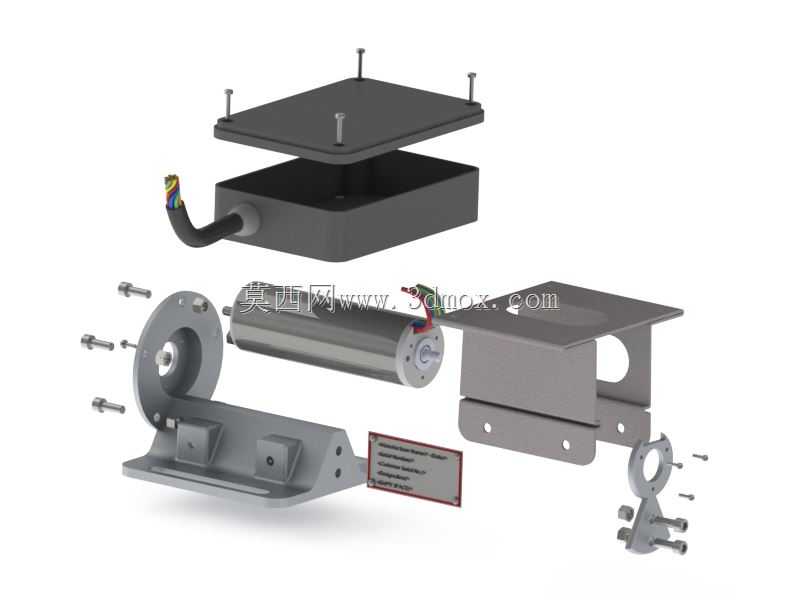

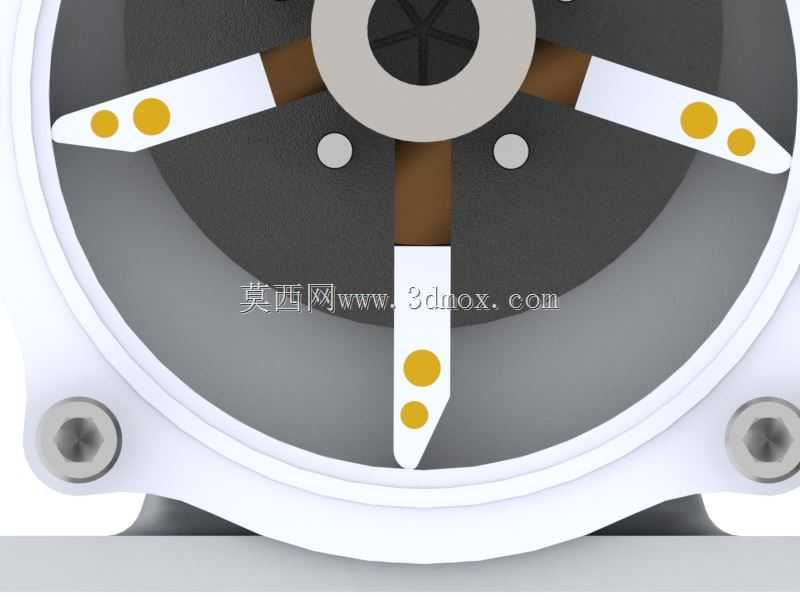

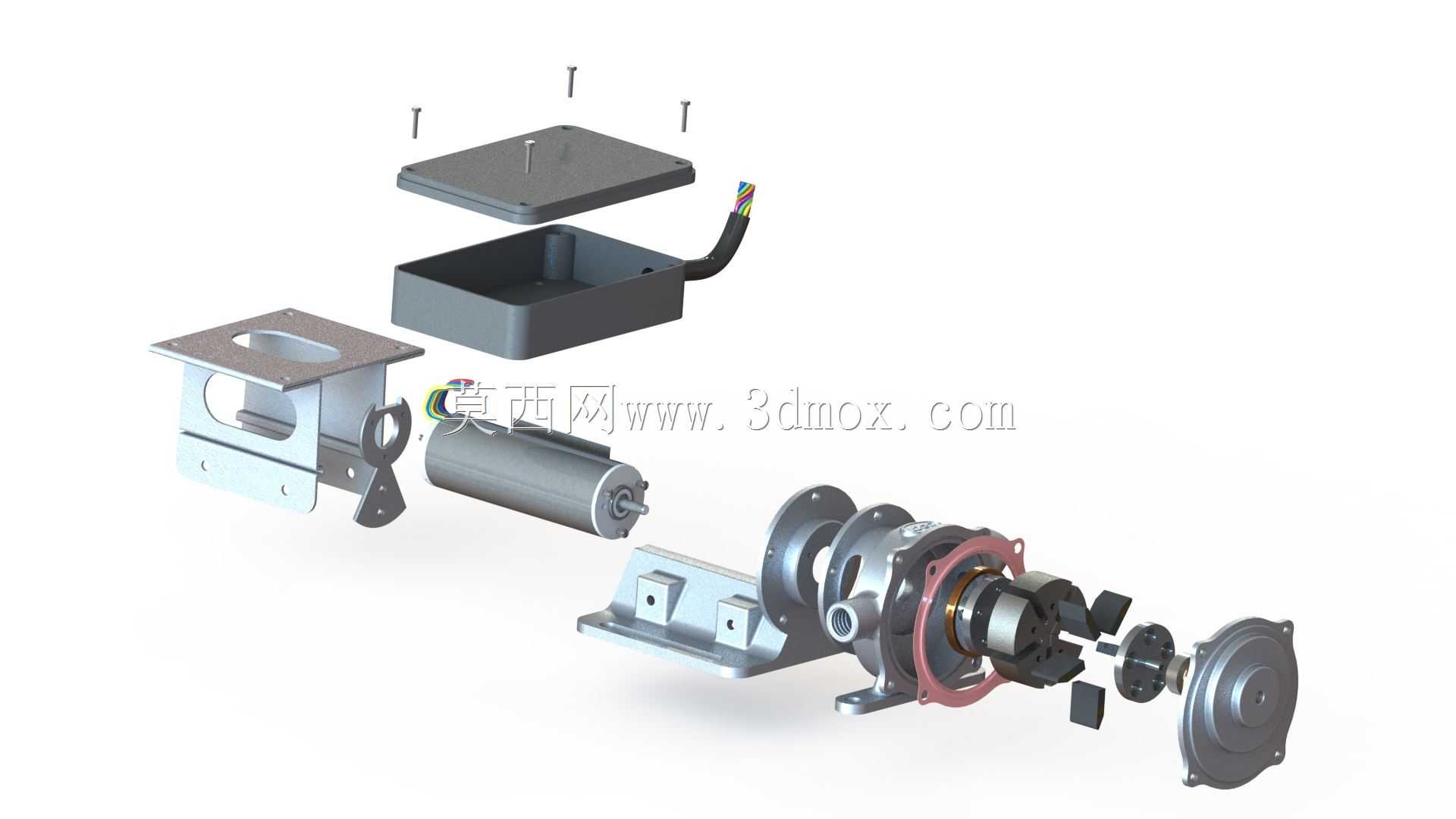

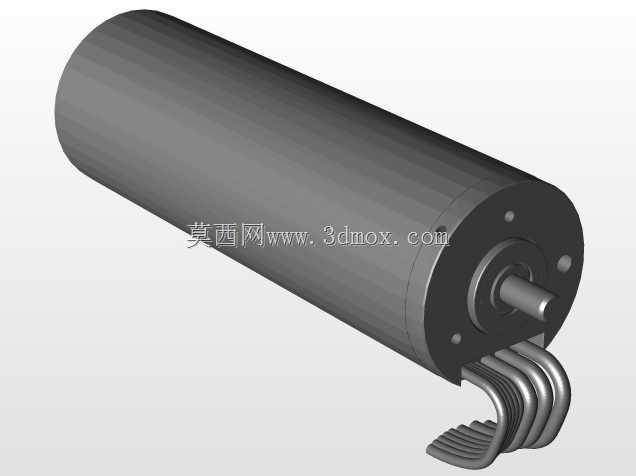

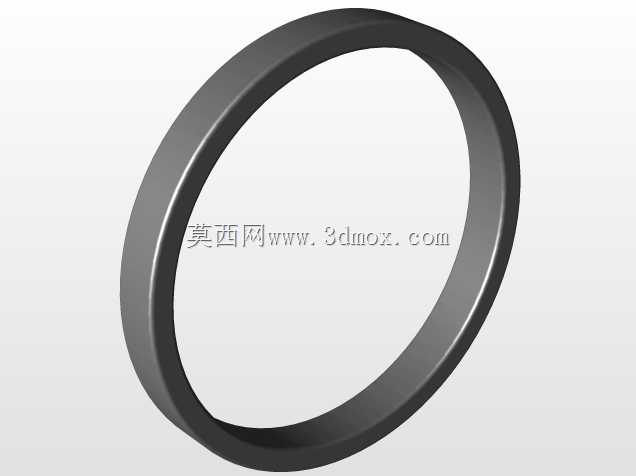

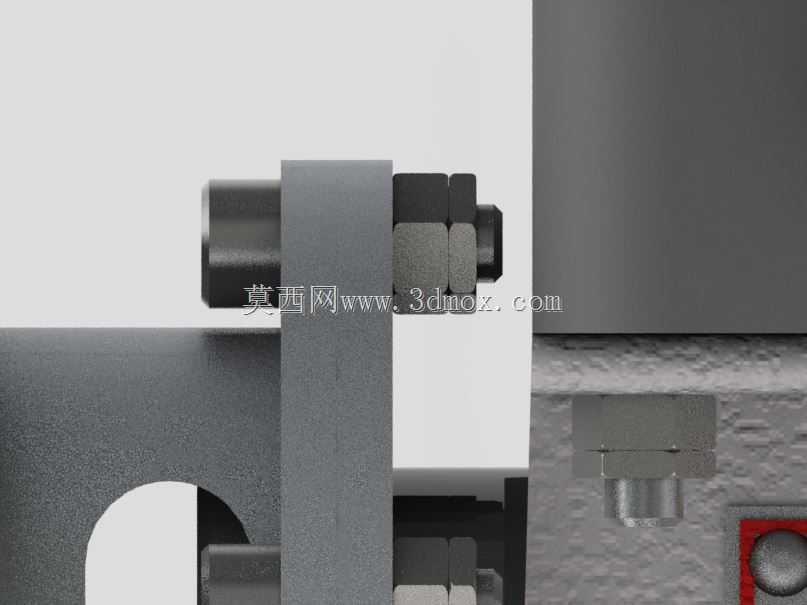

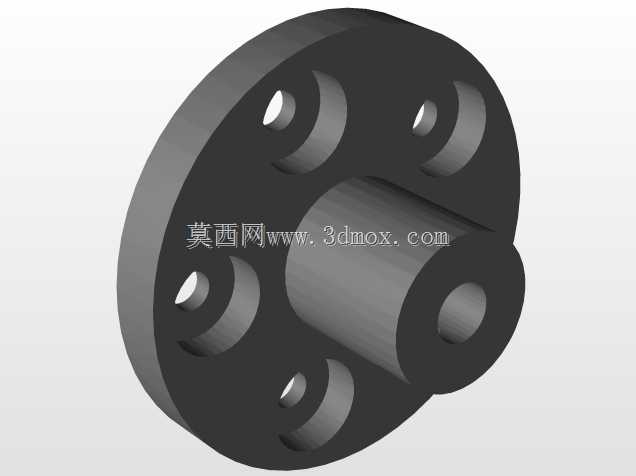

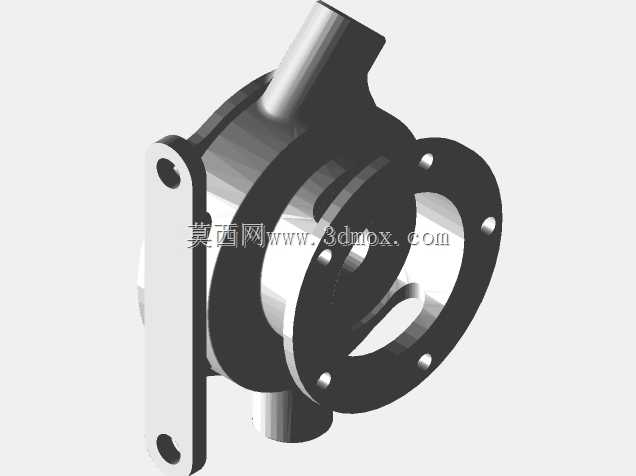

以下内容请阅读AFP.pdf。一般信息2。简介3。零件和材料规范4。详细说明5。堵流处理方法6。成本效益7。安装过程8。材料清单9。图A“.STEP”模型上传，给出装配概述。所有零件文件都存在于“文件”文件夹中。紧固件未上传。使用的紧固件列表见AFP中的物料清单。PDF一般信息：运动方向：逆时针尺寸：（长x宽x高）100 x 77x 60 mm^3（包括盒子）100 x 60 x 52 mm^3（不包括盒子）质量：897.12± 50克（不包括电子箱）电子设备空间：70 x 50 x 15 mm^3 7 L/MIN所需的角速度流量=1825.57 r 11 L/MIN所需的角速度流量=2868.76 r工作温度：泵可在-20℃的温度范围内工作°C至100°C前提是流体没有相变。堵流处理方法：机械式和电子式泵出口直径：10mm根据旋叶泵的现象设计了AFP泵。总成按CS 29 amdt 3的规定设计。按照CS 29 amdt 3通用标准，设计零件所用的所有材料均被欧洲航空安全局接受。此外，无锐边外露，所有紧固件均已锁定，未使用自锁紧固件。如果电子设备和电子箱具有同等的性能，则总成能够承受高达-20至100摄氏度的温度。堵塞处理让T成为倾斜部分流体排出的力。因此，T'力倾向于向上推动杆。由于转子以角速度旋转，例如W，那么叶片施加的力是F=mrW^2，其中m，r是质量，半径叶片施加在流体上的反作用力大于t'。现在，如果流动受阻，那么流体施加的力是t''，因此t''>&燃气轮机&燃气轮机；T同时，由于W减小，F减小，导致叶片向上运动，当叶片向上运动时，T减小。这让转子的运动恢复了速度。通过恢复速度，F增加。总的来说，它在阻塞流的情况下达到平衡位置。平衡条件f=T''× 正弦（θ）这种方法的优点?这种处理阻塞流的方法比电子切断法更有利，因为这种方法在阻塞消除后立即重新启动液体流。?当电流值超过限制值时，电子切断会关闭直流电机。虽然这样可以防止损坏，但会缩短电机和电子电路的寿命。?这种方法更可靠，因为它不会损坏或强制停止任何部件。?机械和电子都构成了双阻塞处理系统，?增加了旋转叶片泵的所有优点。成本效益?叶片旋转泵以其复杂性和巨大的装配而闻名。然而，我在这里设计了转子夹、青铜衬套、箱体支架等零件，这些零件可以通过简单的加工操作轻松生产。?通过模具（挤压工艺）制造的零件，如电机支架、泵壳、泵壳盖、电机后支架等，具有简单的几何结构，将模具成本降至最低水平。?铸造和成型工艺的壁厚保持在最佳水平。这确保了金属流动均匀，减少了出错的机会。这使得生产线更加高效。?由于必须遵守航空工艺中使用的材料清单，用铝制备结构的成本证明比航空中使用的高质量塑料材料更经济。?对于小批量产品，金属成型比塑料成型更经济。?转子的设计不需要复杂的工具来制造。此外，永久性压铸所需的模具非常简单，从而降低了产品的总体成本。?使用钣金工艺制作箱形支架增加了成本削减因素，标记板也可以批量生产，以备将来使用。?泵的设计是分段进行的，以确保没有任何复杂的成本消耗部分
