微型直驱式离心泵结构设计方案

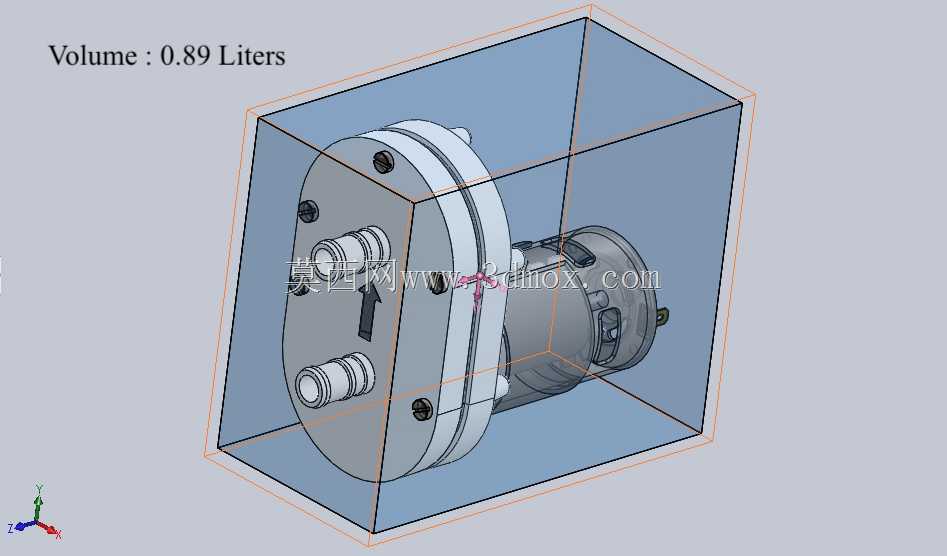

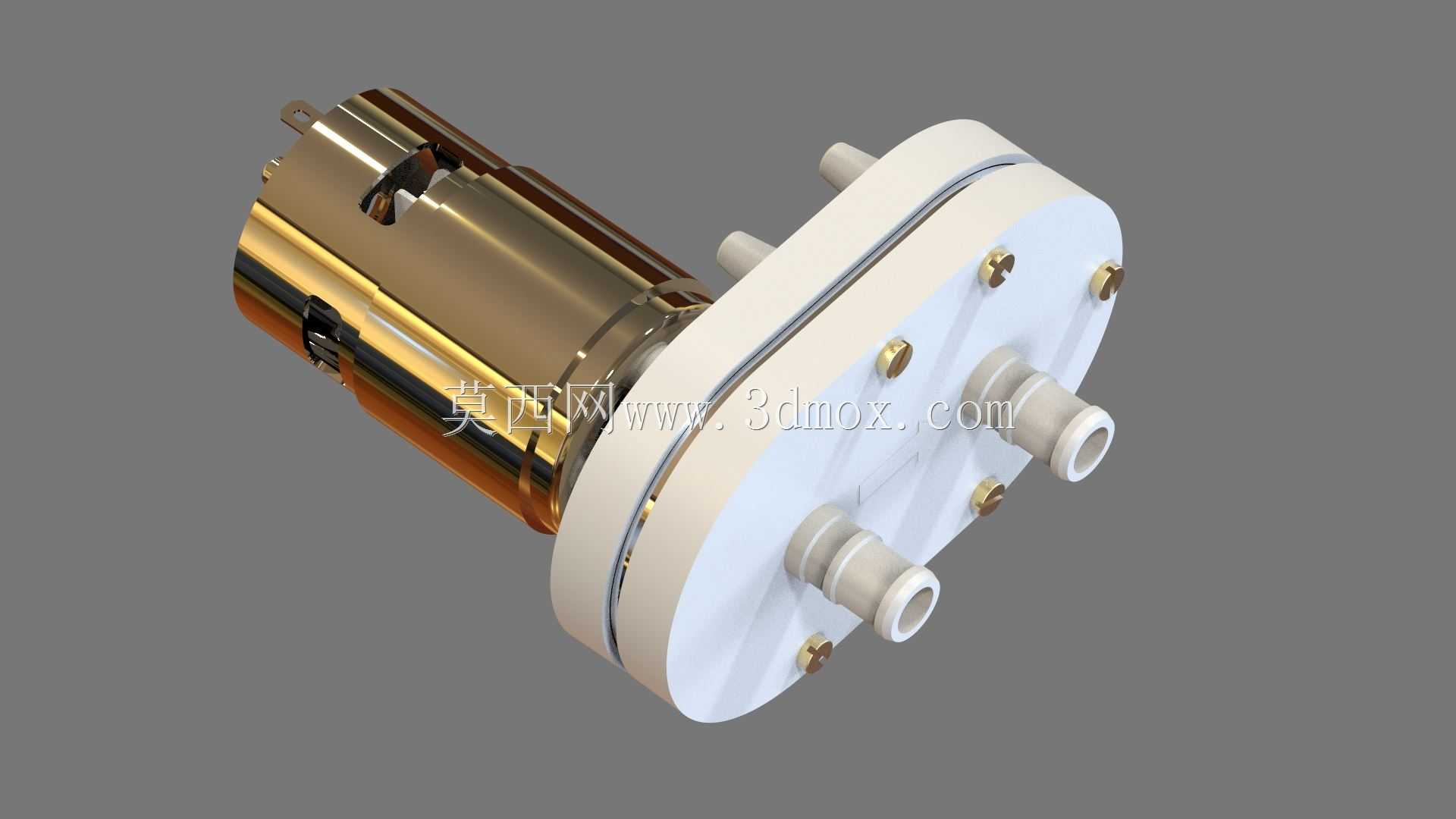

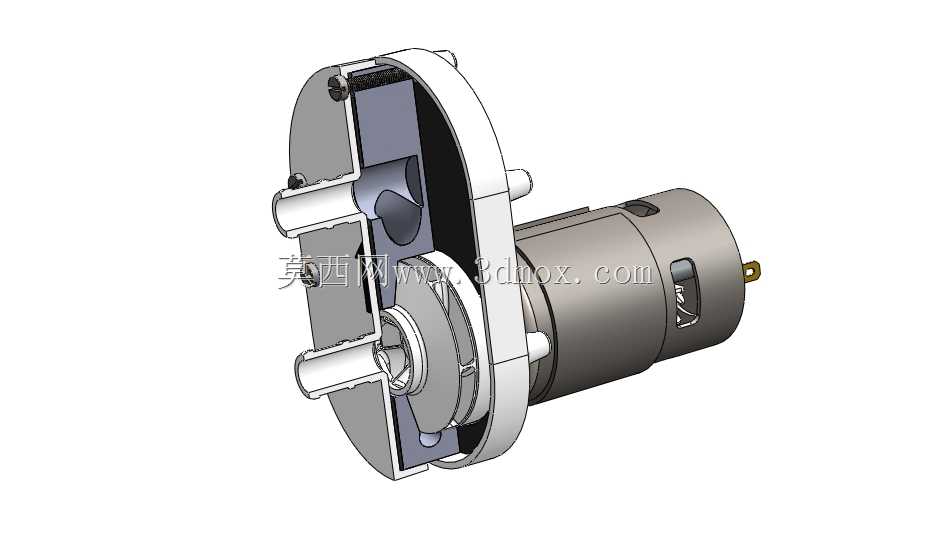

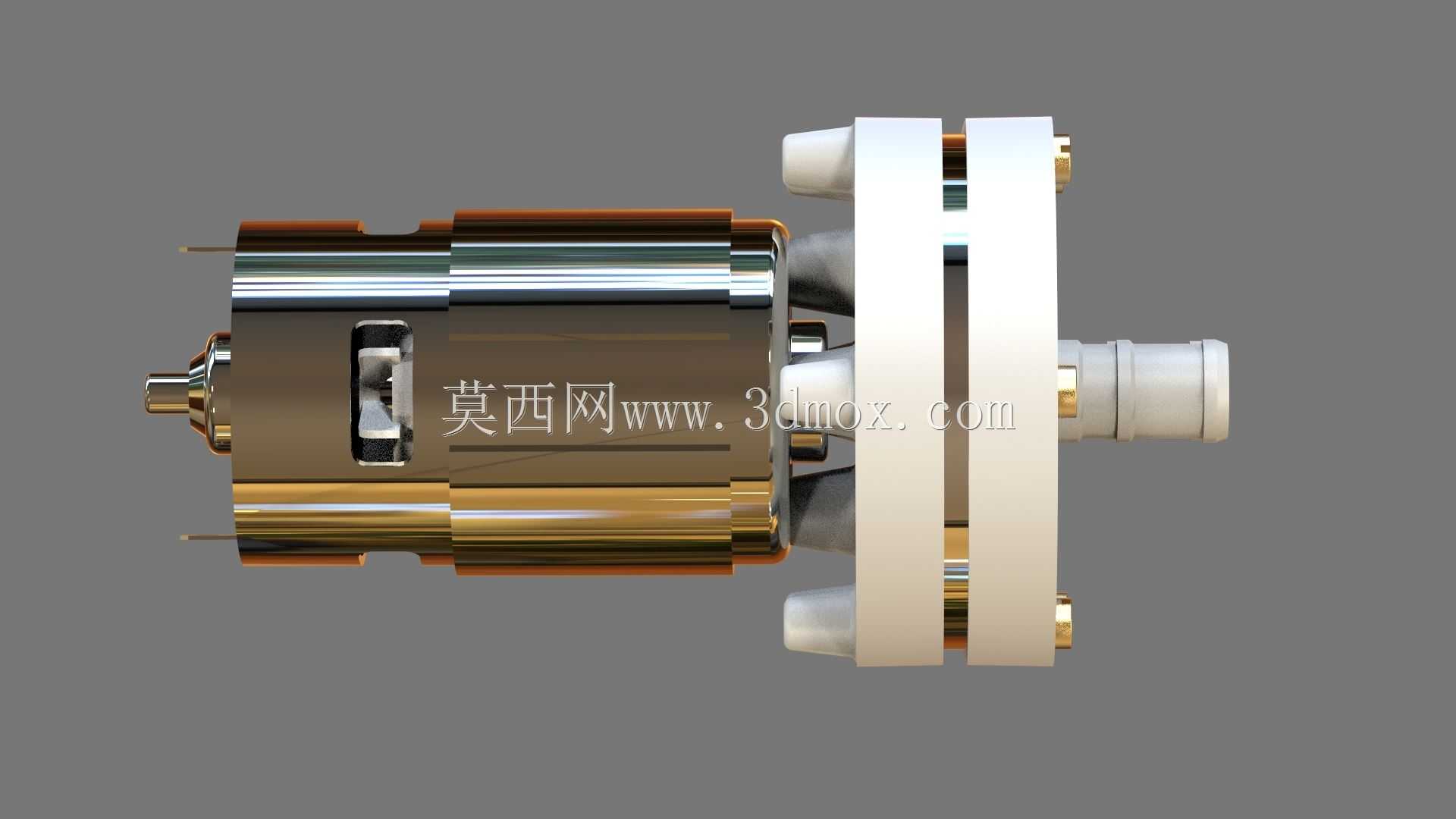

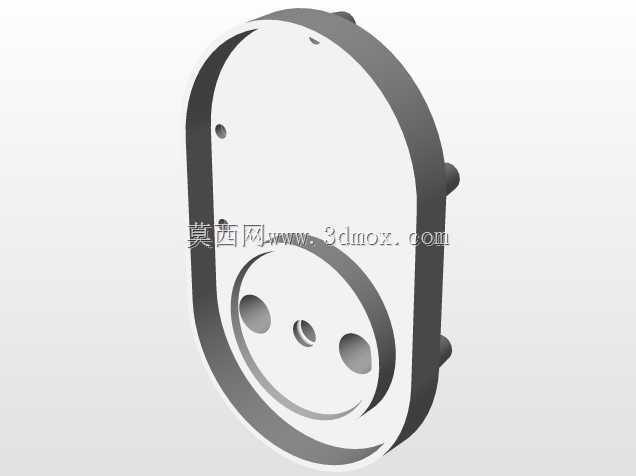

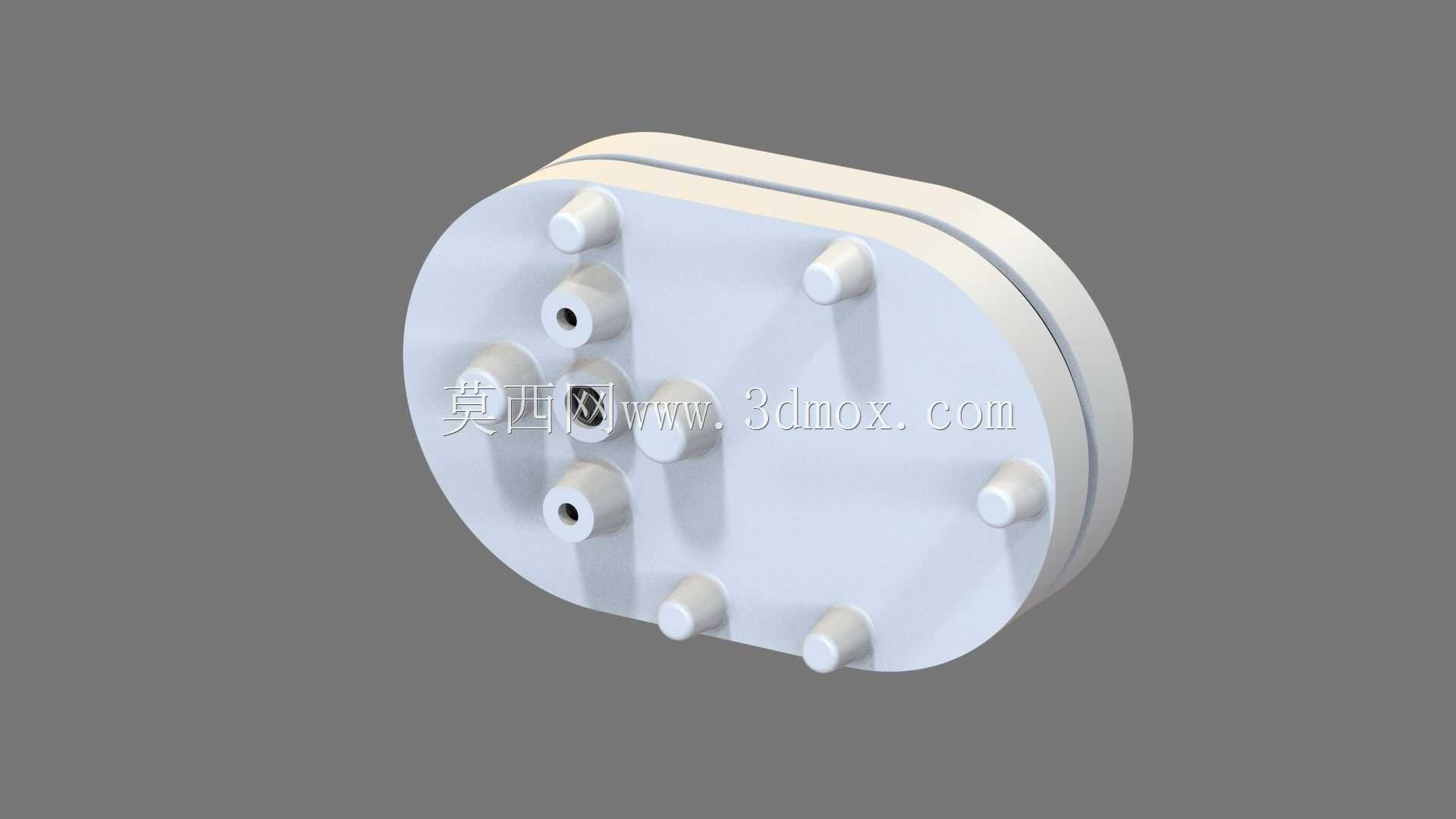

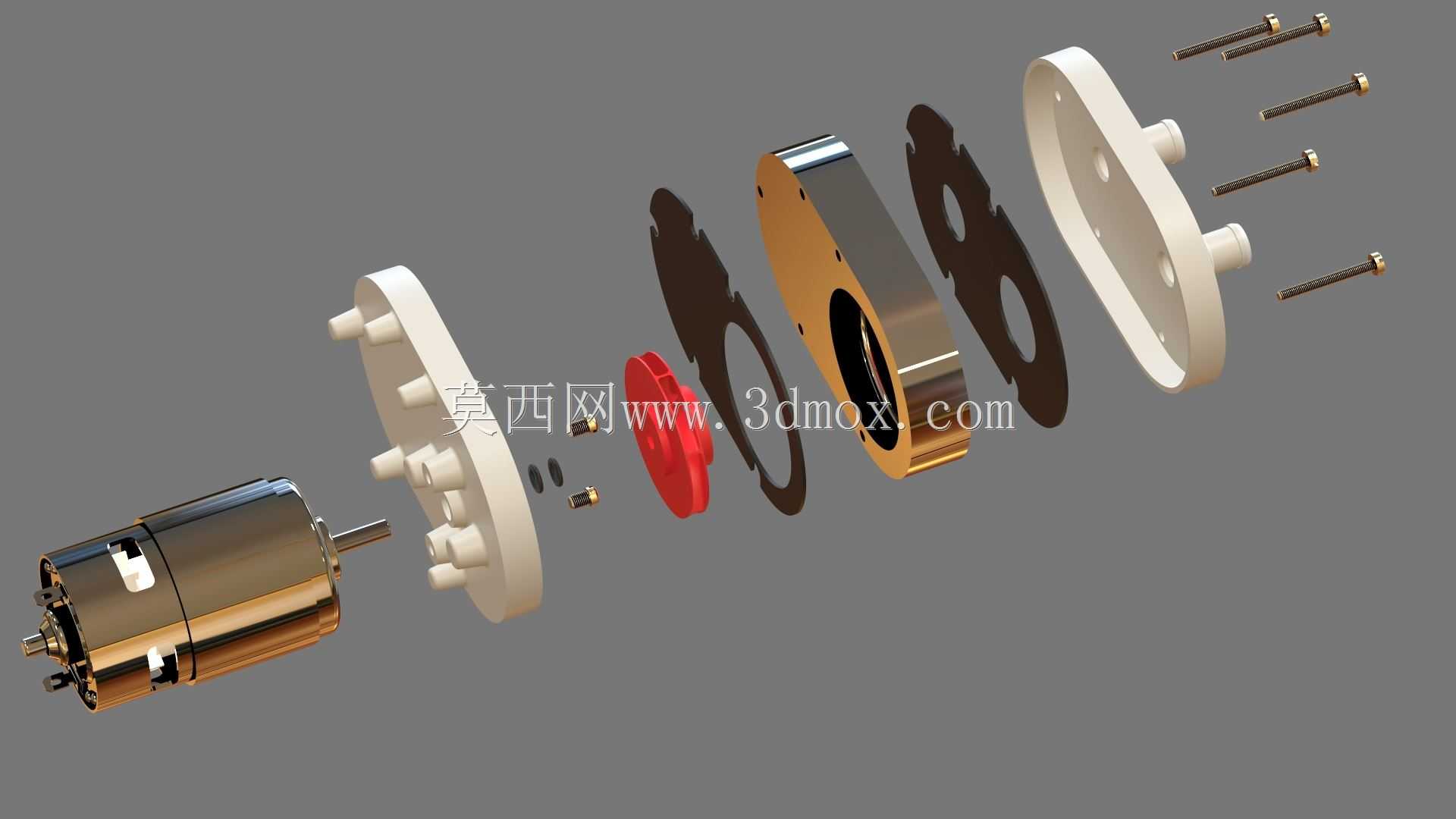

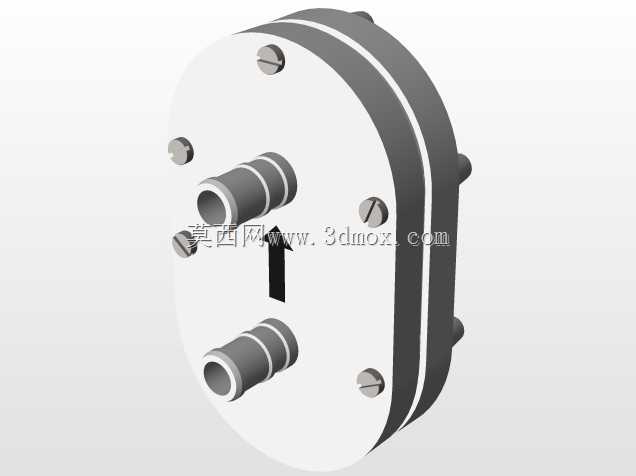

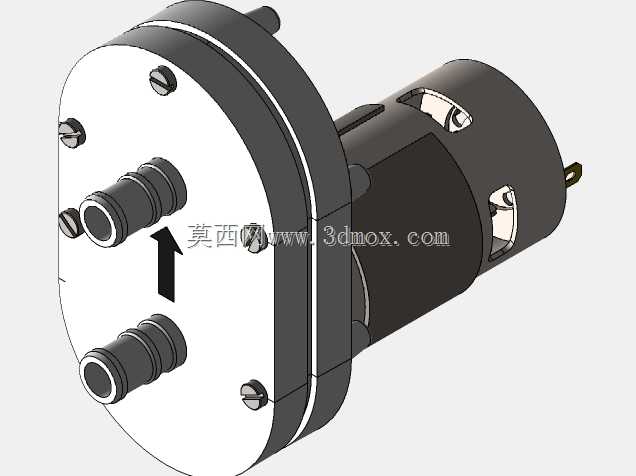

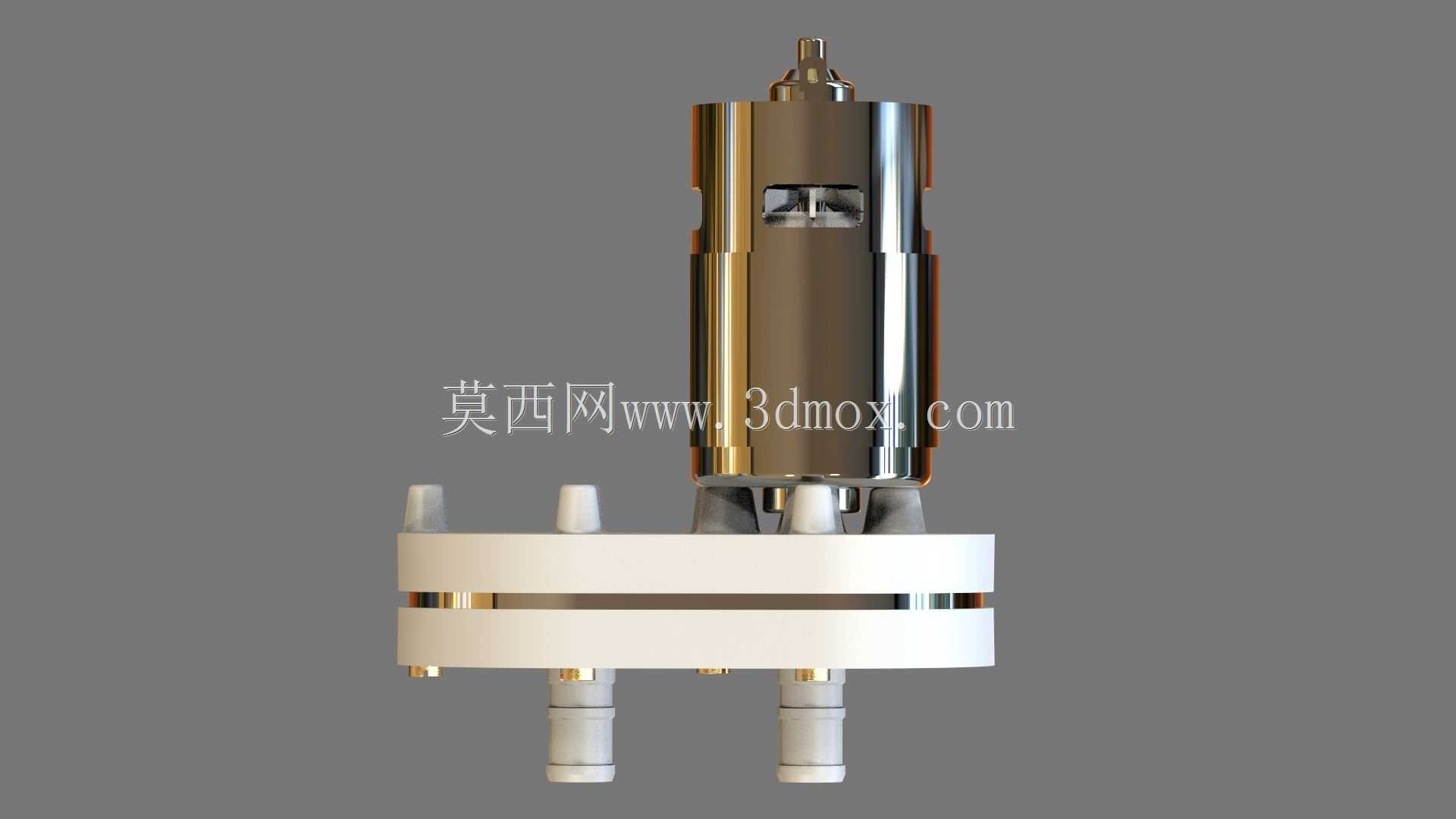

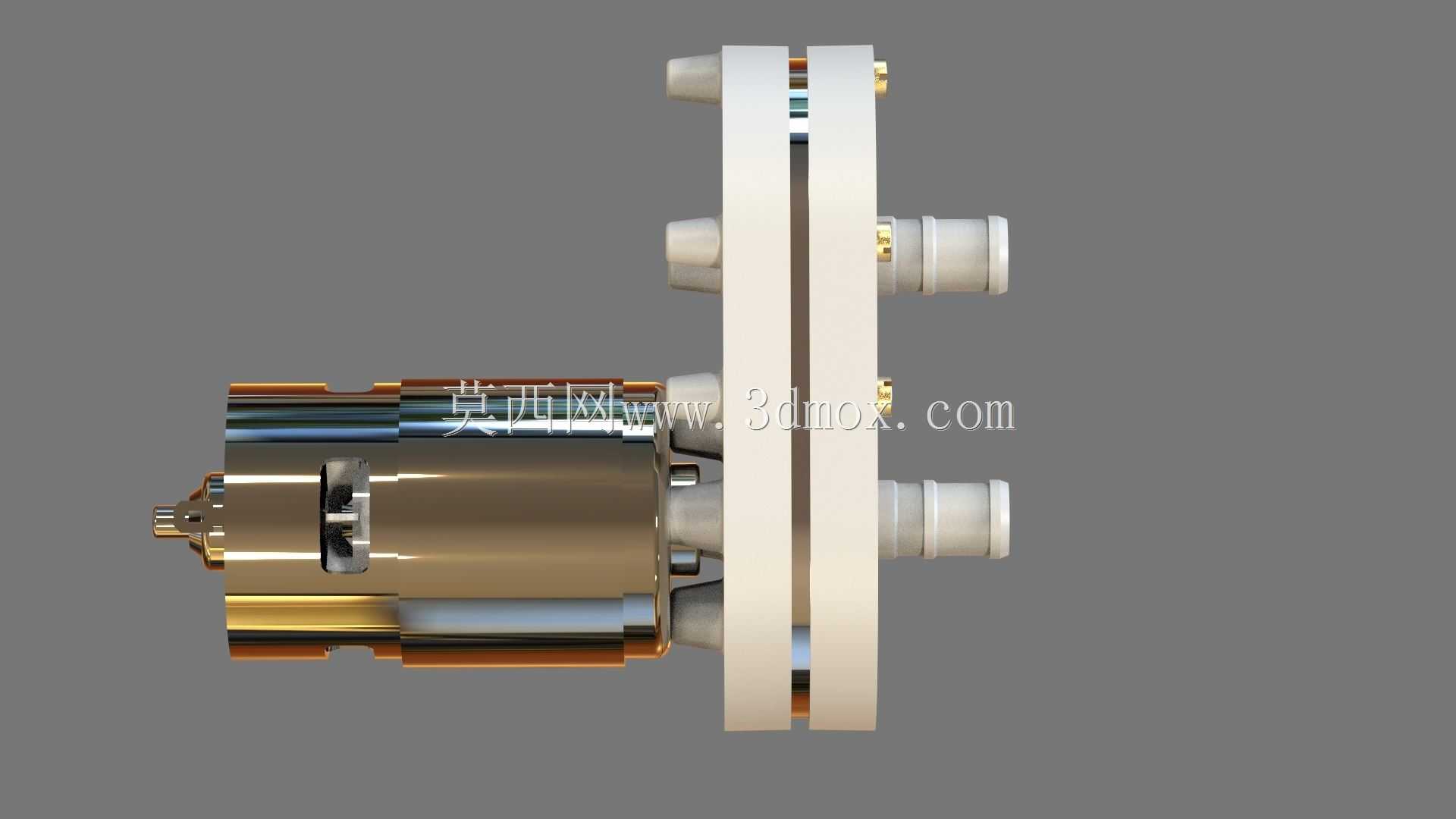

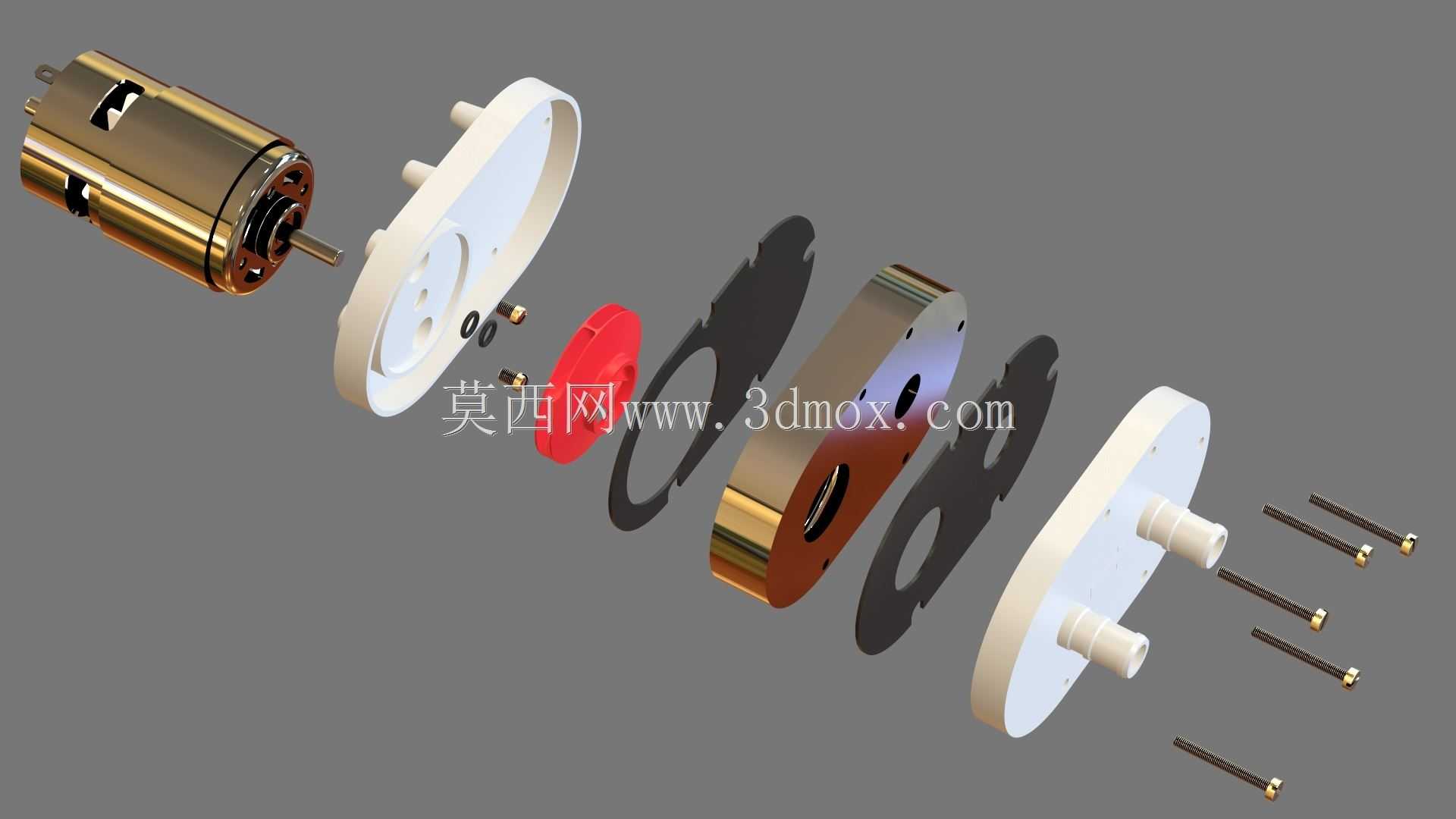

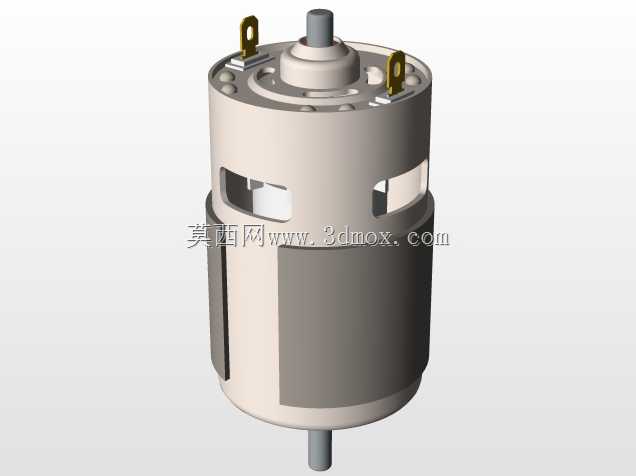

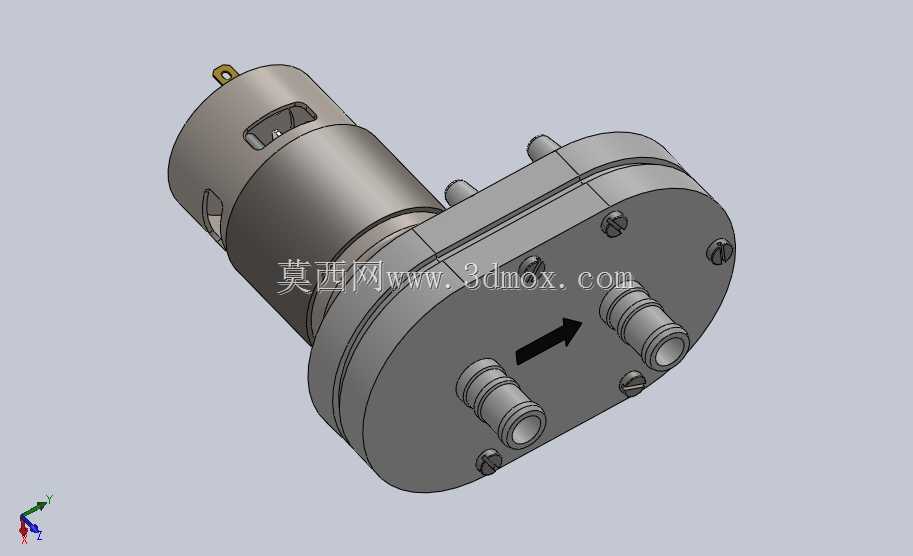

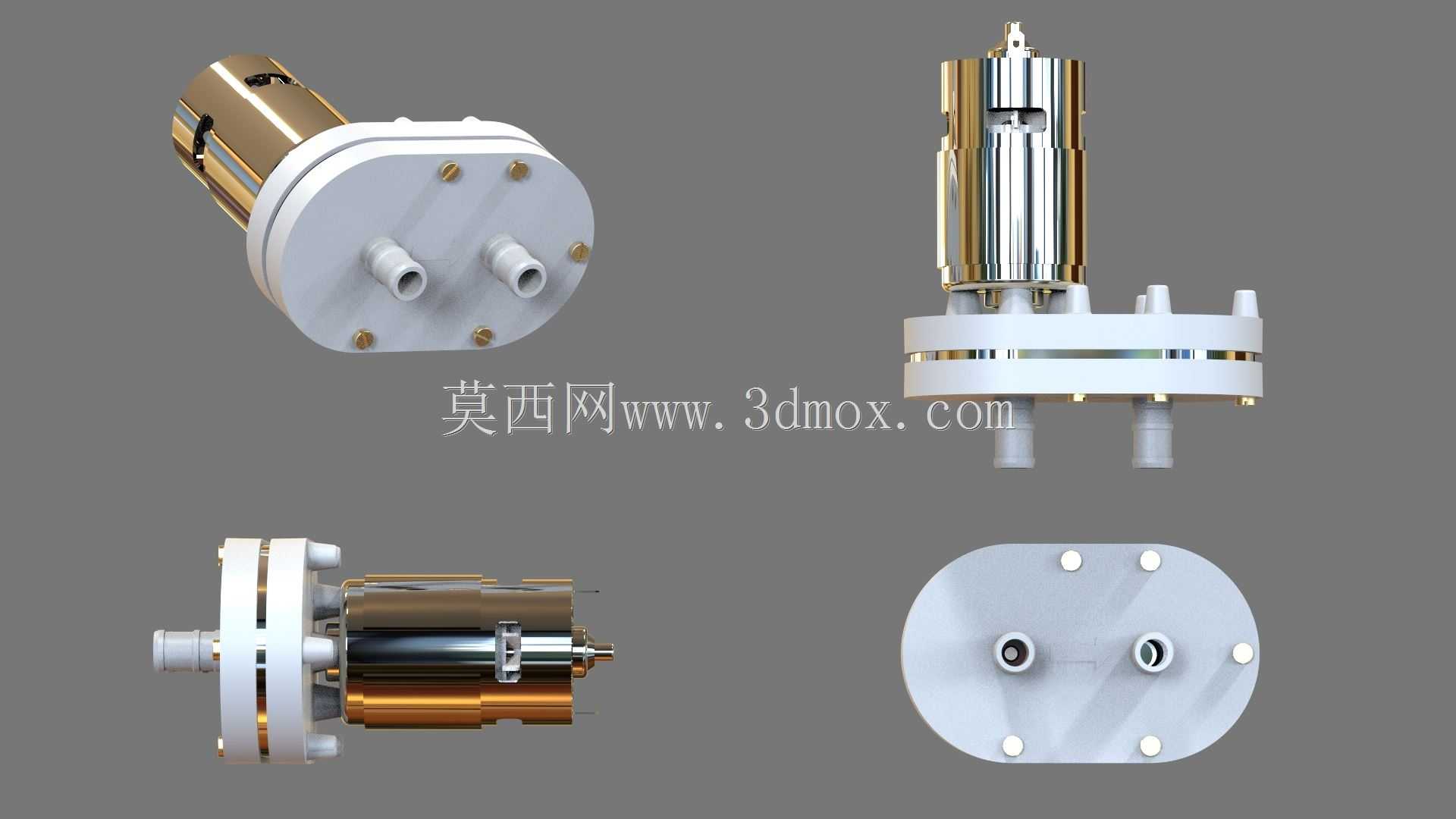

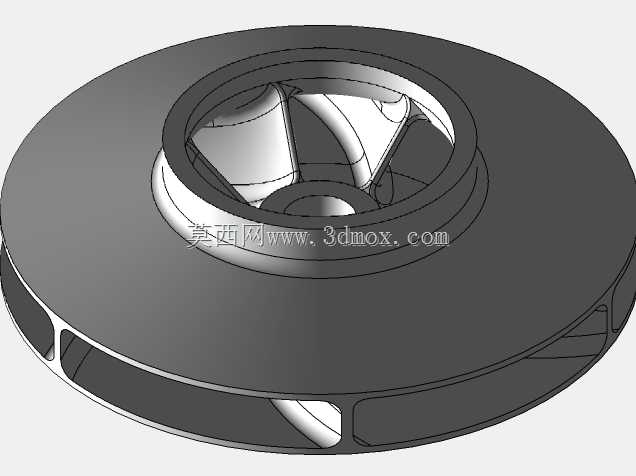

这款微型离心泵主要面向小流量精密流体输送场景设计，常见应用覆盖实验室小型试剂循环、桌面级水冷散热系统、小型医疗设备流体输送、家用净水设备增压以及小型园艺喷淋供水等领域，能够在紧凑安装空间内完成稳定的流体增压输送作业，适配低粘度、无硬质颗粒的洁净流体输送需求。设备采用驱动电机与泵体直连的集成式结构，省去了传统离心泵的联轴器传动环节，既缩减了整体轴向安装尺寸，也消除了传动环节的能量损耗与连接松动风险，驱动端采用常见的微型有刷直流电机结构，可直接适配常规低压直流供电场景，用户无需额外配置复杂的驱动控制模块即可快速投入使用。泵头部分采用多螺栓紧固的密封式结构，泵腔内部的叶轮经过流道优化设计，能够在电机额定转速下实现平稳的流体增压，有效降低叶轮旋转过程中的紊流噪音与水力损耗，进出液接口采用快插式接头设计，可直接匹配常规规格的柔性输水软管，无需额外加工连接螺纹或配置转接头，大幅降低现场安装的操作难度。从设计思路来看，这款产品优先平衡了紧凑体积与输出性能的关系，泵体端盖采用绝缘耐腐的工程塑料材质，既能够隔绝电机与输送流体的接触，避免流体导电或腐蚀电机部件，也有效控制了泵体整体重量，适合在对负重有严格要求的便携设备、小型移动装置上搭载。安装边界方面，泵体整体呈圆柱式布局，电机段与泵头段同轴布置，安装时可通过电机尾部的固定耳片或者泵头端盖的安装孔位完成固定，预留的安装孔位适配常规规格的紧固螺丝，用户可根据自身设备的空间布局选择径向或者轴向固定方式，进出液接口沿泵头端面径向对称布置，管路连接时无需额外弯折管路即可完成走线，有效降低管路弯折带来的流阻增加风险。产品在密封设计上采用端面静密封结构，相比动密封结构大幅降低了长期运行后的泄漏风险，能够在额定工作压力下长期稳定运行，无需频繁更换密封易损件，降低了后期维护的成本与操作难度，适配长时间连续运行的工作场景。
