Lumenier RX2204穿越机无刷电机结构设计

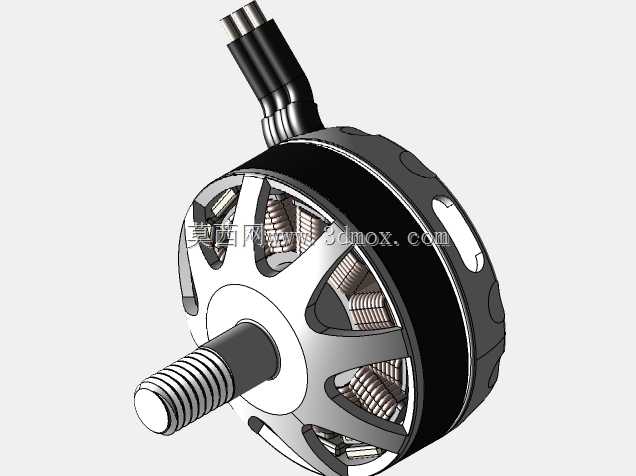

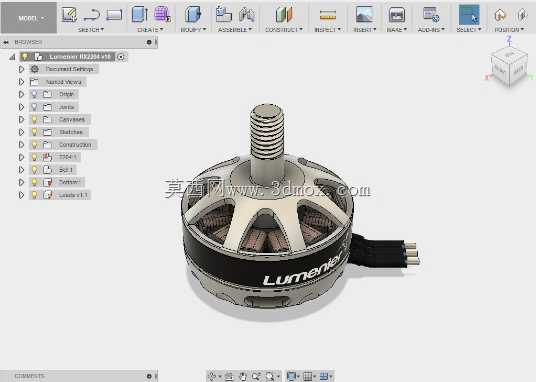

这款无刷电机是专为小型穿越类无人机设计的核心动力部件，在航模竞技、小型航拍无人机、轻量化无人飞行器领域有着广泛的应用场景，是支撑飞行器完成高速机动、稳定悬停、灵活转向等动作的核心动力输出单元。作为小型多旋翼无人机的动力核心，它的实际用途是将电能转化为旋转机械能，带动螺旋桨高速旋转产生升力与推力，匹配不同规格的桨叶可以适配不同起飞重量的小型无人机，既可以满足竞速类穿越机的高爆发动力需求，也能适配轻量化航拍无人机的平顺动力输出要求。从功能特性来看，这款外转子无刷电机具备响应速度快、功率密度高、运转平顺性好的特点，外转子结构设计让转子直接集成安装位，能够直接固定螺旋桨，省去了额外的传动结构，有效降低了动力传输过程中的损耗，同时多槽极的电磁结构设计让电机运转时的扭矩输出更线性，在快速加减油门的过程中不会出现明显的动力迟滞，能够精准响应飞控系统发出的动力调节指令，保障飞行器飞行姿态的稳定可控。在设计思路上，这款电机充分考虑了小型无人机的轻量化与散热需求，外壳采用镂空开窗结构，既能够减轻电机自身的重量，降低飞行器的无效负载，又可以在电机高速运转时让空气直接流经内部绕组，带走持续工作产生的热量，避免长时间高负载运转出现过热退磁的问题；顶部的螺纹输出轴采用标准规格设计，能够适配市面上绝大多数同规格的航模螺旋桨，轴身的螺纹长度经过精准计算，既可以保证桨叶安装后的固定强度，又不会因为轴身过长增加额外的重量或者出现干涉问题。从外形尺寸与安装边界来看，这款电机的主体直径适配22系列无刷电机的通用安装孔位，底部的安装座预留了标准间距的固定孔，可以直接固定在常规规格的无人机机臂末端，不需要额外设计转接结构；电机出线端采用三线并排的出线方式，出线位置做了防拉扯加固处理，能够避免飞行器在剧烈机动过程中出现线材扯断的问题，整体的外形轮廓做了圆弧过渡处理，既能够降低飞行过程中的空气阻力，也可以避免尖锐棱角在安装或者炸机时造成部件损伤。电机外壳的标识区域做了凹陷设计，既可以清晰标注产品型号参数，也不会因为凸起结构增加额外的风阻，整体设计在满足动力性能要求的前提下，最大化兼顾了轻量化、易安装、高可靠性的使用需求，能够适配绝大多数小型多旋翼无人机的动力改装与整机装配需求。
