微型FPV航拍纳米摄像头结构设计

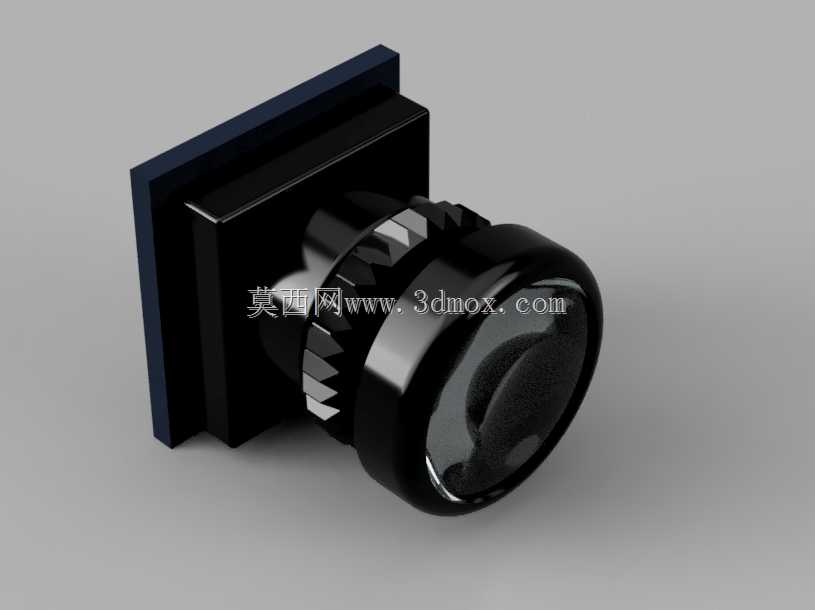

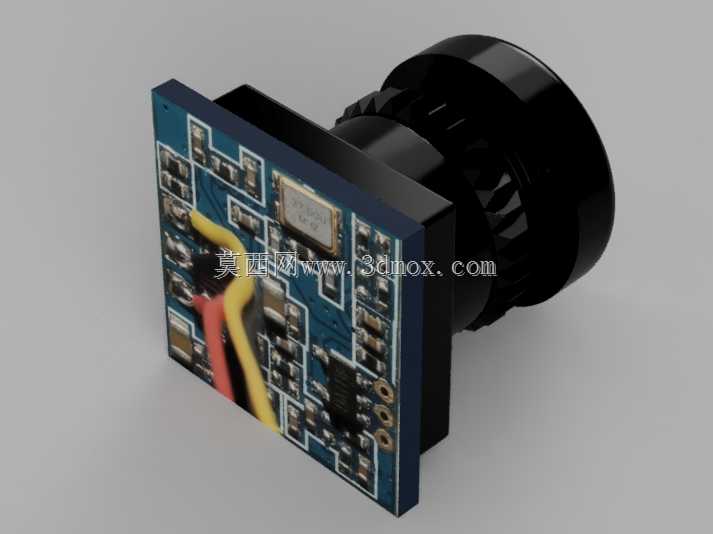

该微型摄像头是专为小型穿越机、微型FPV无人机设计的视觉采集组件，核心应用场景覆盖室内竞速穿越飞行、微型航拍侦察、小型航模第一视角操控等领域，能够在极小的装机空间内实现清晰的实时画面回传，为飞手提供第一视角飞行的视觉参考，同时也可作为小型智能设备的视觉采集模块，适配对体积、重量有严苛要求的嵌入式视觉场景。从实际用途来看，该组件承担飞行过程中的画面采集、实时图传信号输出功能，能够在高速飞行状态下捕捉连贯的动态画面，适配低延迟图传链路，满足FPV飞行时对画面实时性的核心要求，避免因画面延迟导致的飞行操控失误。产品功能特性上，该摄像头采用集成化电路板设计，将感光芯片、信号处理电路、供电模块全部集成在单块PCB板上，大幅压缩整体体积；镜头部分采用可调焦结构设计，可根据实际装机距离调整焦距，保证不同安装场景下的画面清晰度；板载预留接线焊盘，可直接连接图传发射模块与供电线路，无需额外转接板，简化装机布线难度。设计思路上，整体围绕极小化装机空间展开，将镜头组件与PCB板采用垂直叠装结构，最大程度压缩横向占用面积，PCB板边缘预留对称安装孔位，可通过螺丝直接固定在航模机架的摄像头安装位，同时板上元件排布避开安装孔与镜头调节区域，避免安装或调焦过程中与周边元件产生干涉；接线区域设置在板体侧边，布线时线材可沿机架走线槽排布，不会突出于板体表面占用额外空间。外形尺寸与安装边界方面，整体结构紧凑，镜头部分外径适配微型FPV摄像头的通用安装孔径，PCB板长宽尺寸控制在极小范围内，安装孔位间距符合微型穿越机的通用安装标准，安装后整体突出机架的高度极低，能够适配各类窄小的机头安装空间，不会与机架的防撞结构、螺旋桨气流产生干涉，同时整体重量控制在极低水平，不会给微型航模带来额外的负载负担，保障飞行机动性。
