PIKO BLX微型穿越机飞控板结构设计

这款微型飞行控制器是专为FPV竞速穿越机打造的核心控制部件，在小型航模、室内竞速无人机、微型航拍飞行器领域有着广泛的应用场景，是这类小型无人飞行器实现稳定飞行、姿态调控、指令响应的核心硬件载体。作为飞行器的“大脑”，它承担着飞行姿态解算、电机输出调控、飞行模式切换、外接设备信号交互的核心功能，能够实时采集飞行器的角速度、加速度等姿态数据，结合飞控固件的控制算法，快速调整四个电机的输出转速，实现飞行器的悬停、机动飞行、翻滚、定高、定点等各类飞行动作，同时还能集成电源分配、蜂鸣器驱动等功能，简化整机的布线复杂度，提升小型飞行器的集成度。

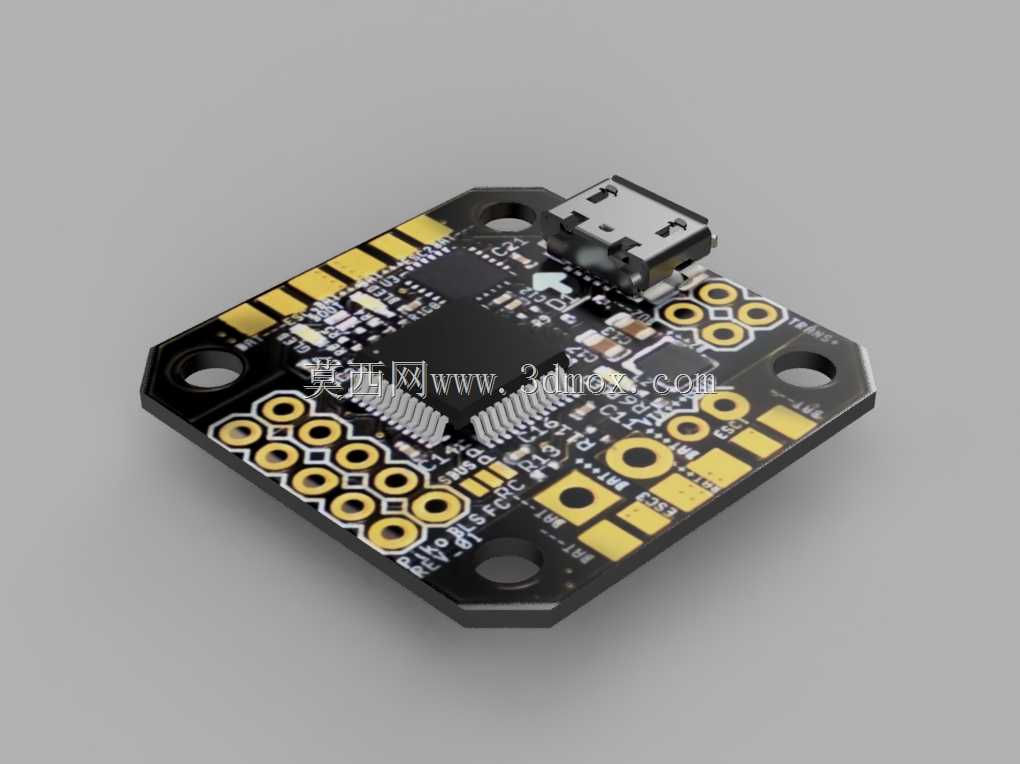

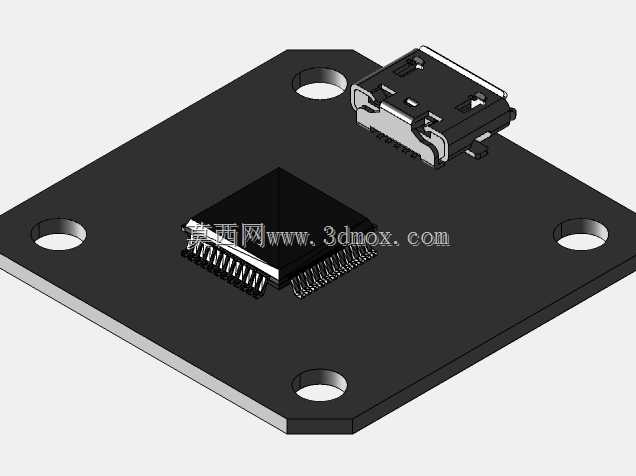

在设计思路上，这款飞控板采用了高度集成化的布局方案，整体采用方形切角的板型设计，四个角预留了标准的安装孔位，适配20mm×20mm的主流微型飞控安装孔距，能够直接兼容市面上绝大多数微型穿越机的机架安装位，无需额外改装即可完成装配。板载元件布局充分考虑了小型化飞行器的空间限制，将Micro USB接口布置在板边位置，方便用户连接电脑进行固件刷写、参数调试，不会和机架结构产生干涉；焊盘采用环形镀金设计，围绕安装孔位有序排布，既方便用户焊接电调、接收机、摄像头、图传等外接设备的线材，也能避免焊接过程中焊盘脱落的问题，提升焊接的可靠性。板上集成了电源分配电路，能够直接接入电池电源，为飞控主芯片、外接接收机、蜂鸣器等部件供电，省去了额外的分电板结构，进一步减轻整机重量，适配微型飞行器对重量的严苛要求。

在安装边界上，这款飞控板整体厚度控制在极低的水平，板上最高元件为侧边的USB接口，整体凸起高度不超过3mm，能够轻松嵌入机架的飞控安装槽内，不会和上层的图传、摄像头堆叠结构产生空间冲突；安装孔采用通孔设计，适配M2规格的安装螺丝，用户可以根据机架的层叠结构选择尼龙柱或者螺丝直接固定，安装公差控制在合理范围内，不会出现孔位错位无法装配的问题。板上的黄色标识焊盘清晰标注了每个焊点的功能定义，即便是新手用户也能快速对照接线图完成焊接装配，降低了装机的门槛。同时板载的状态指示灯布置在显眼位置，通电后能够直观反馈飞控的启动状态、校准状态，方便用户快速排查装机过程中出现的接线问题、硬件故障。在实际使用中，这款飞控能够支持主流的开源飞控固件，满足竞速飞行、花飞练习等不同飞行场景的参数调试需求，稳定的硬件布局也能承受飞行过程中的剧烈震动、大机动过载，不会因为震动出现元件虚接、姿态解算异常的问题，是微型FPV飞行器搭建过程中可靠性极强的核心控制部件。
