涵道式四旋翼低空侦察无人机结构设计

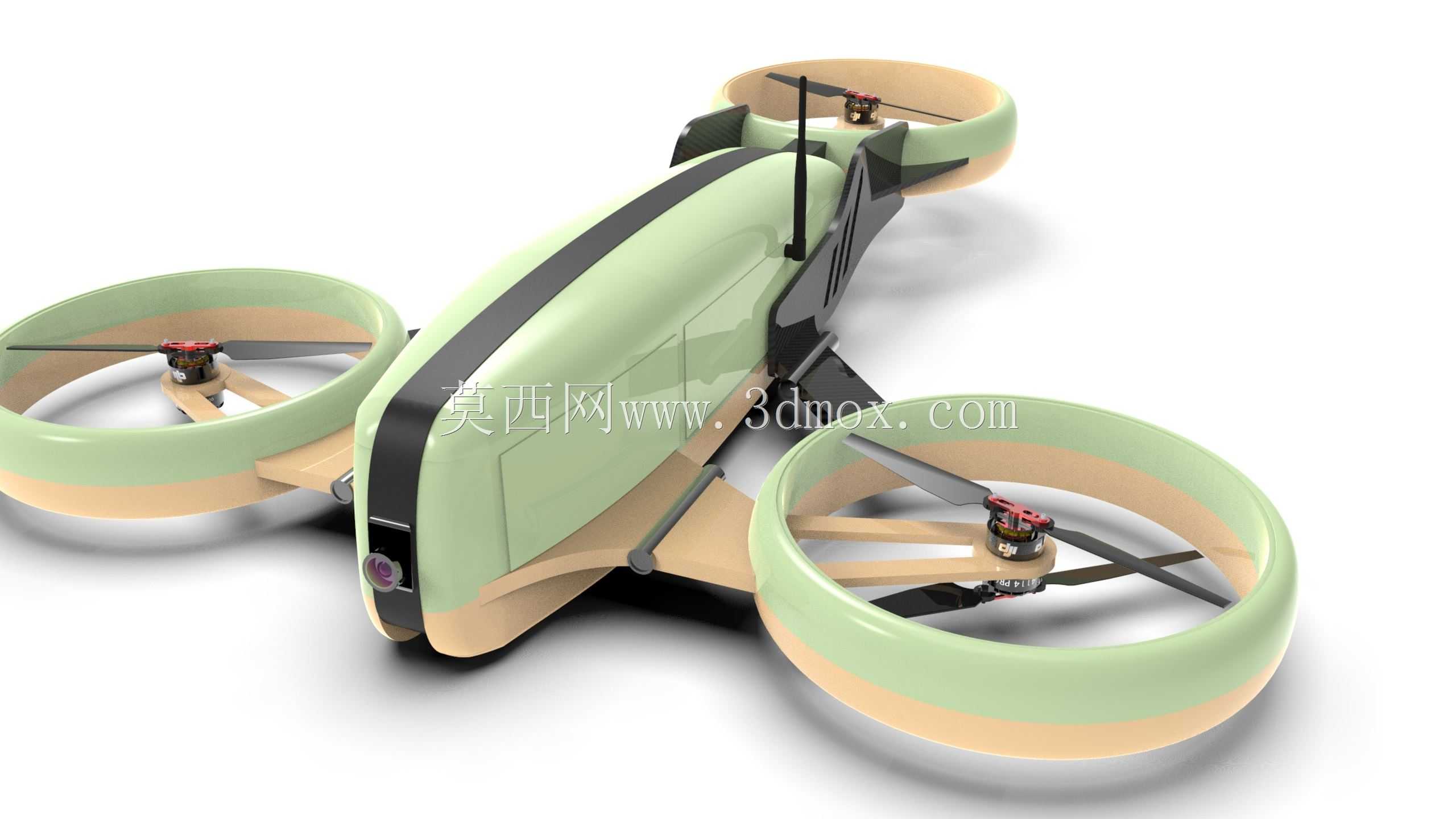

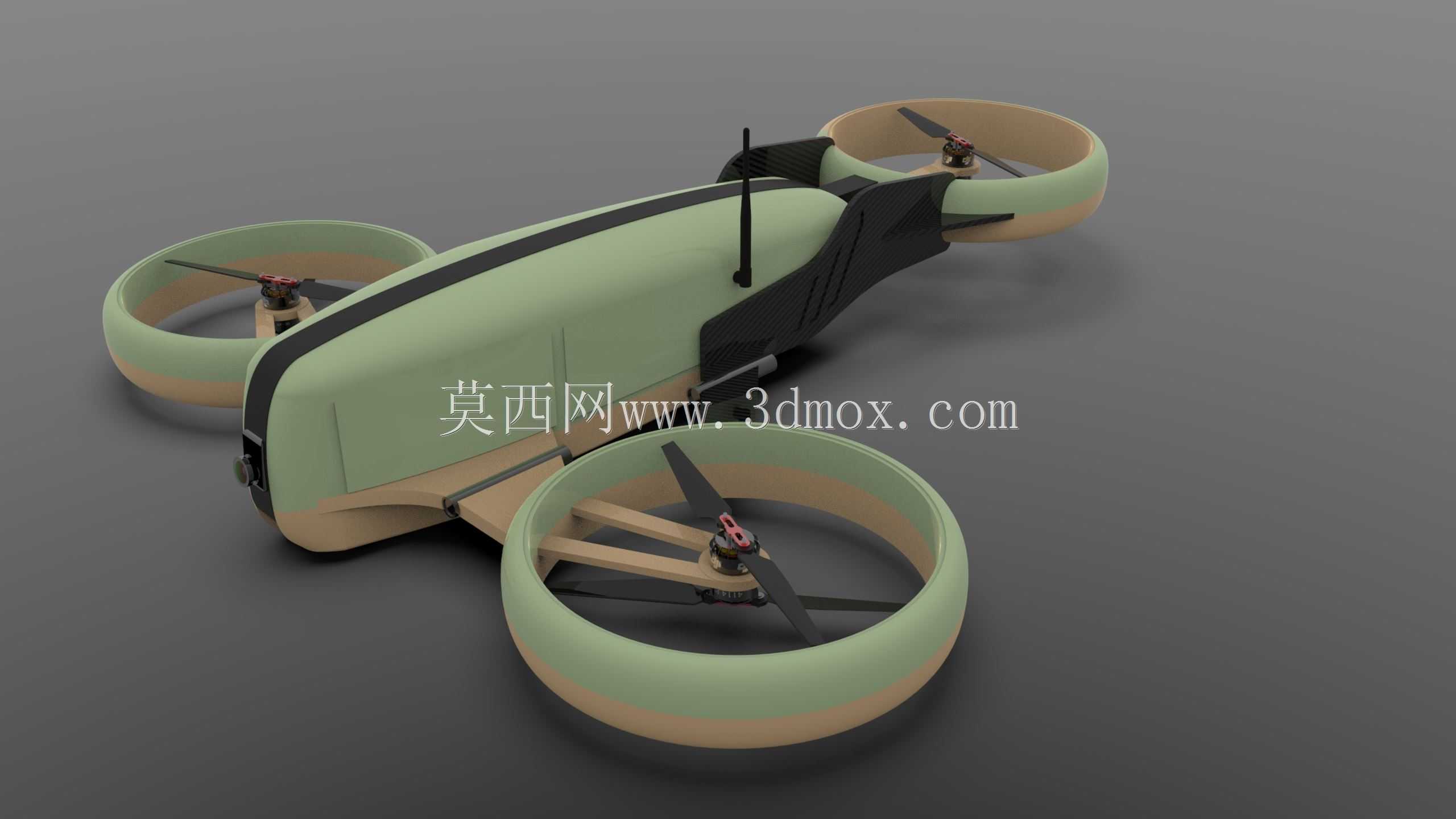

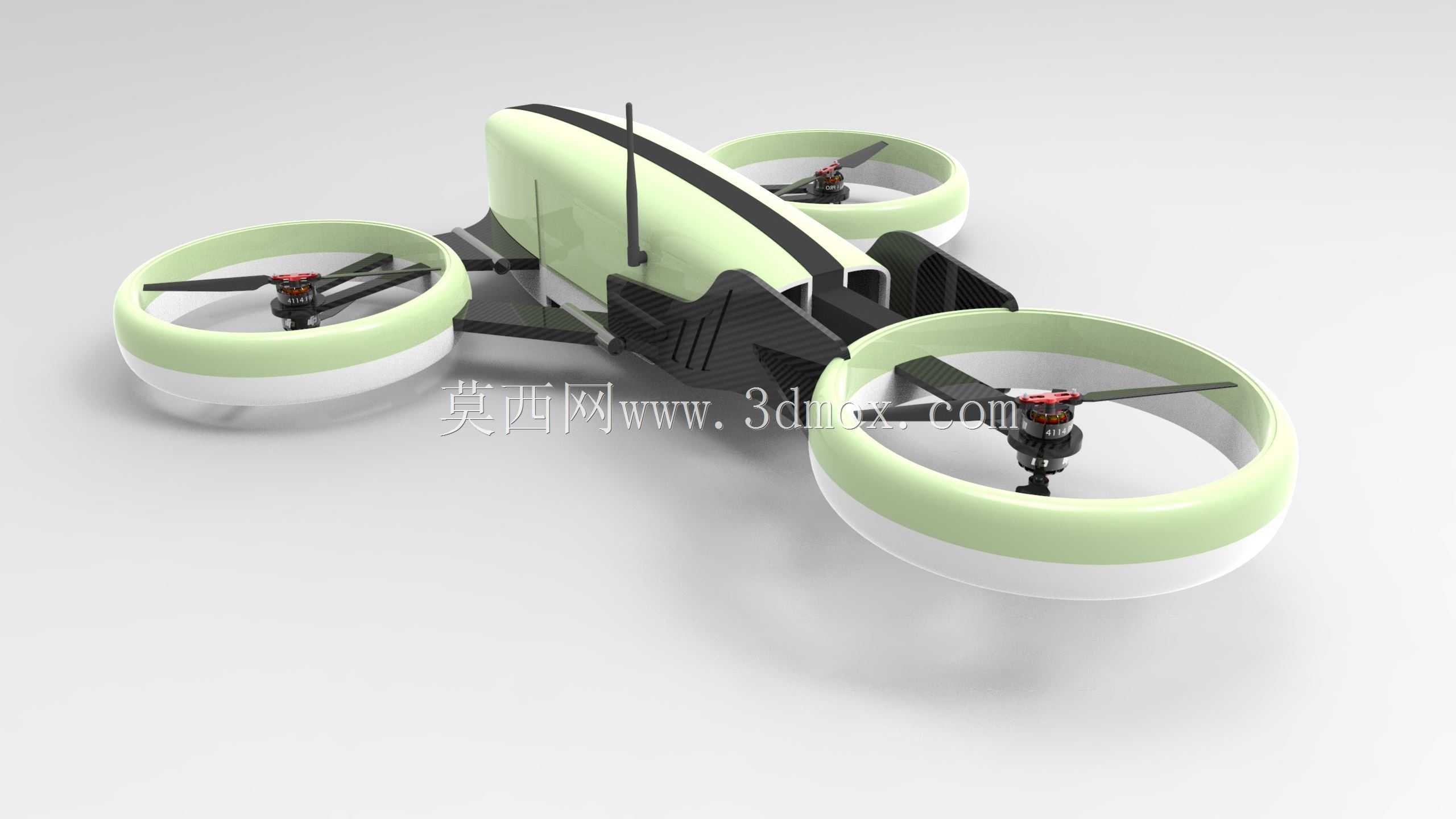

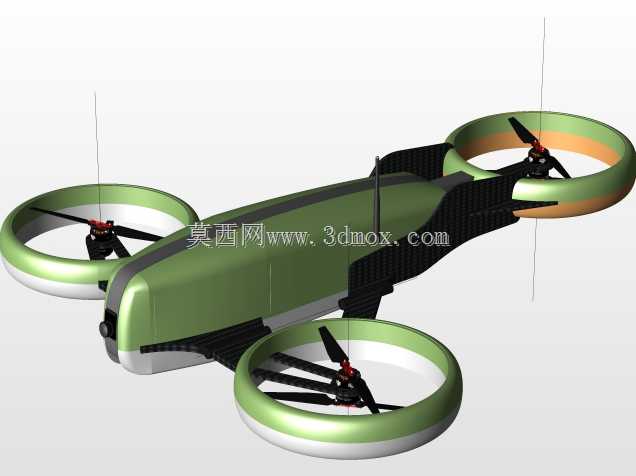

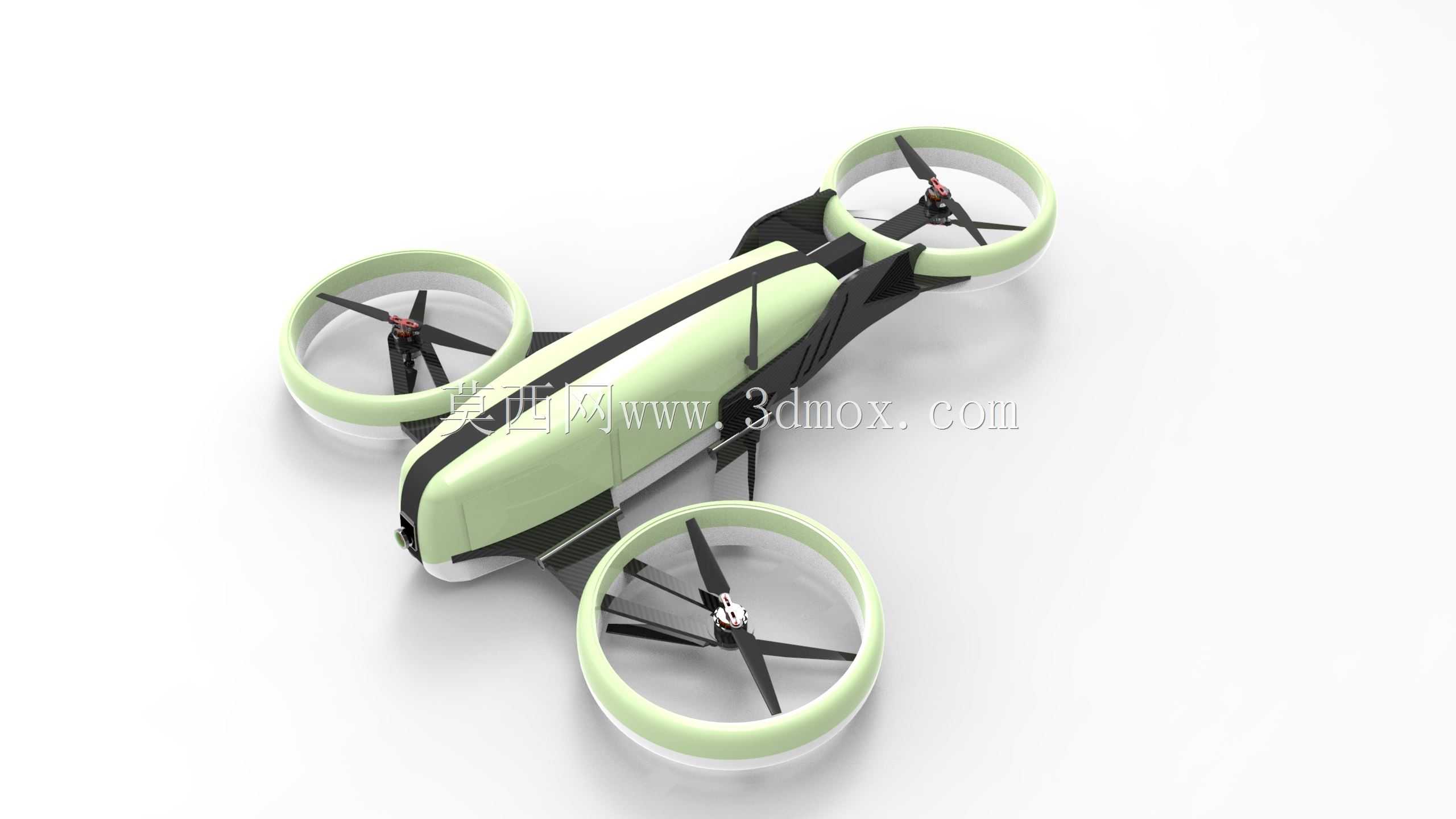

这款涵道式四旋翼无人机主要面向城市低空巡检、园区安防巡查、近距航拍测绘以及民用休闲航拍场景设计，可在楼宇间、林地等狭窄复杂空域完成作业任务，相比传统外露旋翼无人机，其涵道包裹结构能大幅降低旋翼剐蹭障碍物造成的坠机风险，同时减少旋翼高速转动带来的气动噪音，提升居民区作业的友好度。设备核心用途是搭载轻量化可见光摄像模组，完成固定区域的常态化巡查、小范围地形测绘、活动现场航拍记录等任务，也可作为航模爱好者的进阶遥控飞行载体，兼顾实用作业属性与休闲操控属性。产品功能特性上，四个旋翼均被环形涵道完全包裹，涵道内壁做了顺滑的曲面过渡设计，既可以约束旋翼下洗气流提升气动效率，延长同等电池容量下的续航时长，又能在发生碰撞时通过涵道结构吸收冲击力，保护旋翼桨叶与驱动电机不受损坏；机身主体采用流线型一体化设计，顶部设置外置通讯天线，可保障复杂电磁环境下的遥控信号稳定传输，机身腹部预留了标准化的载荷安装位，可快速更换摄像模组、小型喊话器等不同功能配件，适配多元作业需求。设计思路层面，整体采用对称式布局，四个涵道旋翼以机身中轴线为中心均匀分布，保障飞行过程中的重心平衡，降低飞控系统的姿态校准难度；机身与涵道之间采用轻量化支撑臂连接，支撑臂做了翼型截面优化，可减少飞行过程中的空气阻力，同时保证结构强度，避免大机动飞行时出现结构形变；机身外壳采用上下分模设计，内部预留了电池仓、飞控板、电调等核心元器件的安装空间，各元器件安装位设置了定位卡槽与减震棉安装位，可降低飞行震动对电子元器件的干扰，提升设备运行稳定性。外形尺寸与安装边界上，整机对角线涵道外沿间距控制在350毫米以内，机身主体最大宽度120毫米，涵道环外径110毫米，整体收纳尺寸紧凑，可放入普通双肩背包携带；载荷安装位的安装孔距采用通用的25毫米标准孔距，可适配市面上多数轻量化航拍配件，电池仓最大可容纳长宽高为100毫米、35毫米、25毫米的锂电池组，安装时无需额外改装，即可完成电池的快速插拔更换；涵道底部与地面预留了15毫米的安全间隙，可在普通平整草地、水泥地面完成平稳起降，无需额外搭配专用起降平台。
