小型四旋翼航拍飞行器结构设计方案

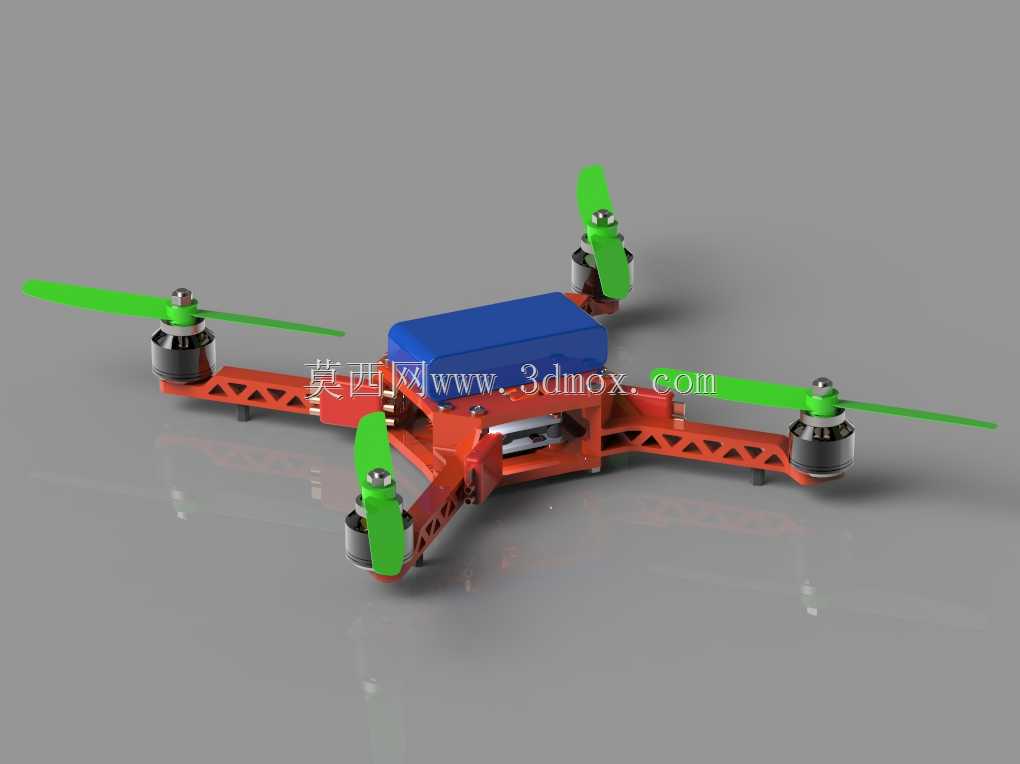

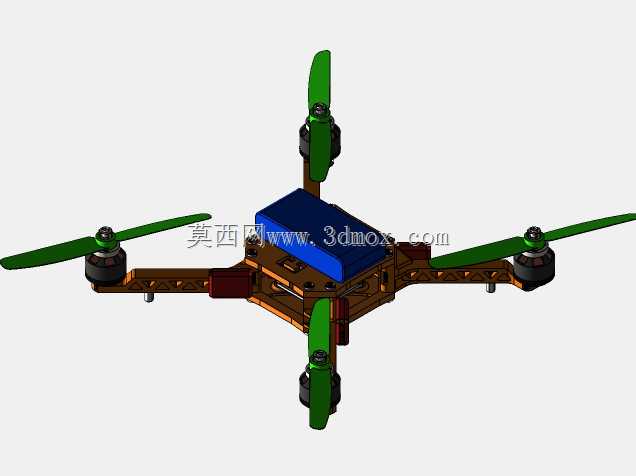

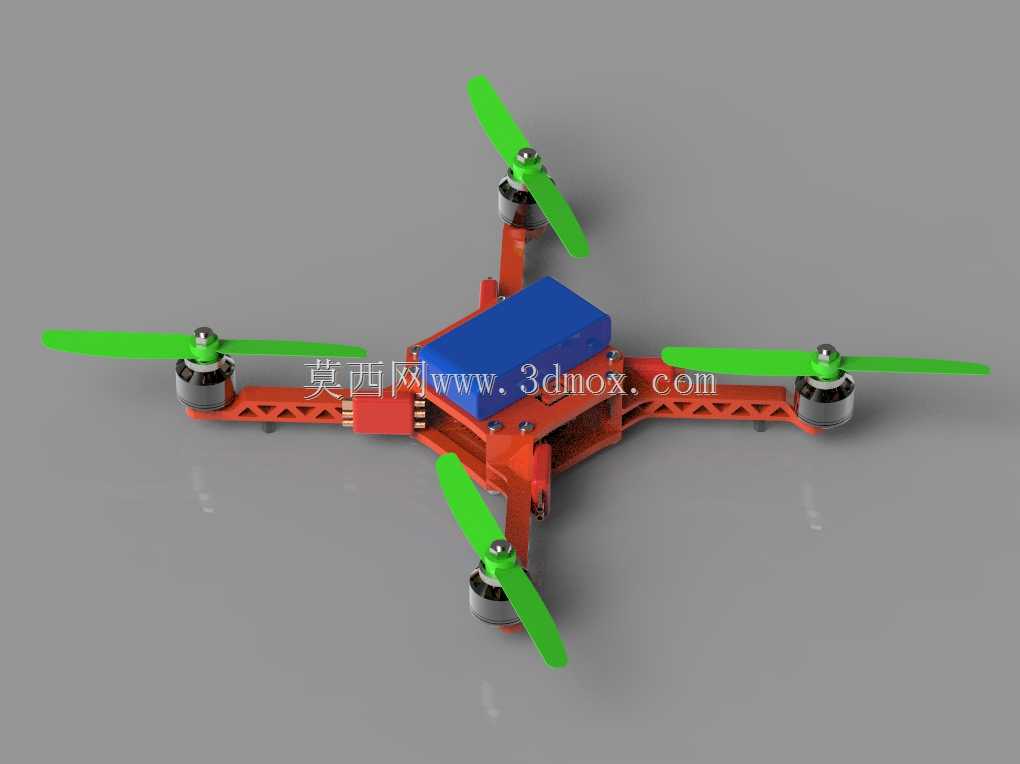

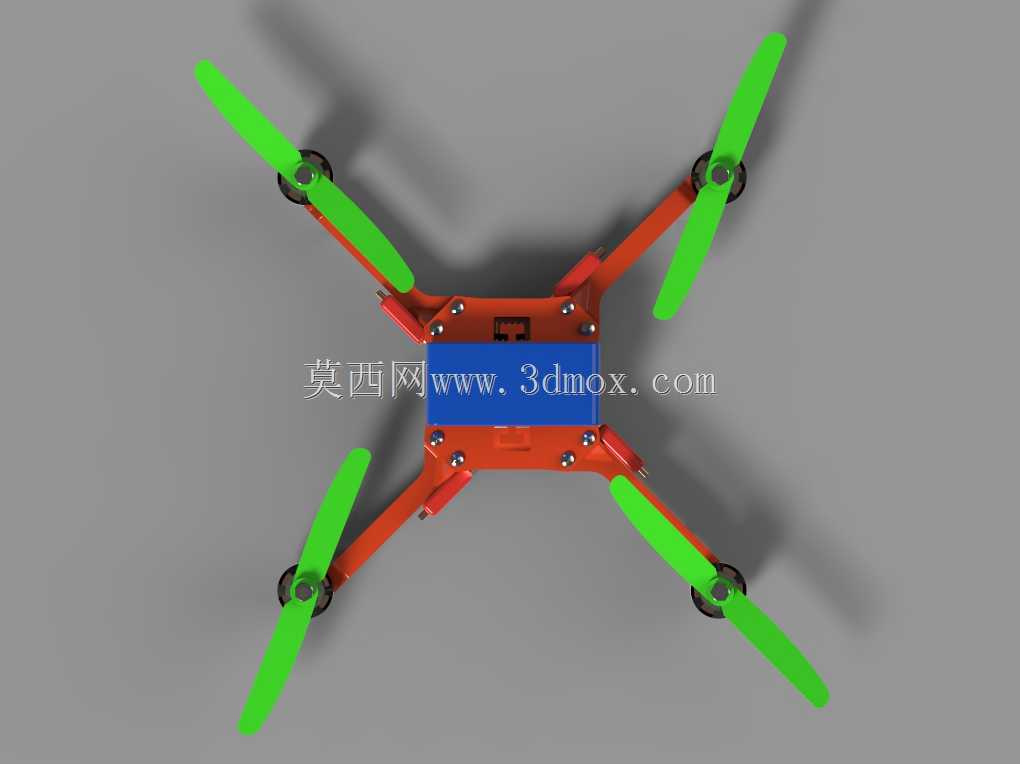

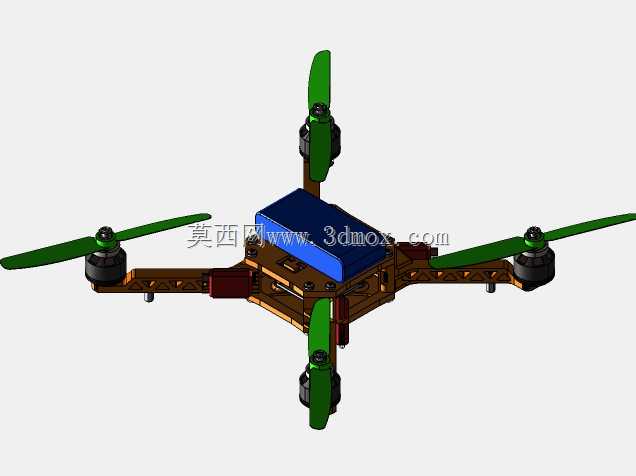

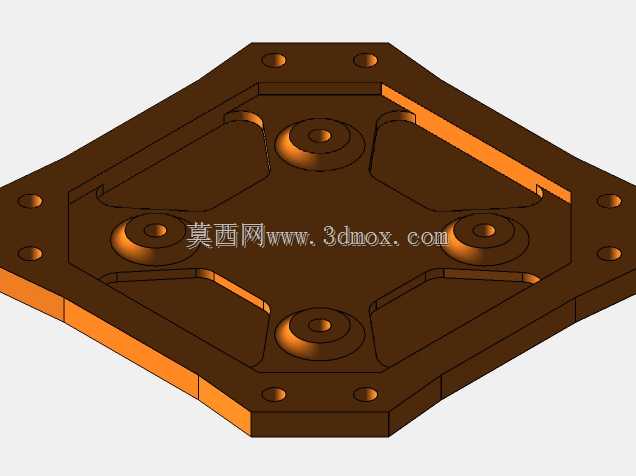

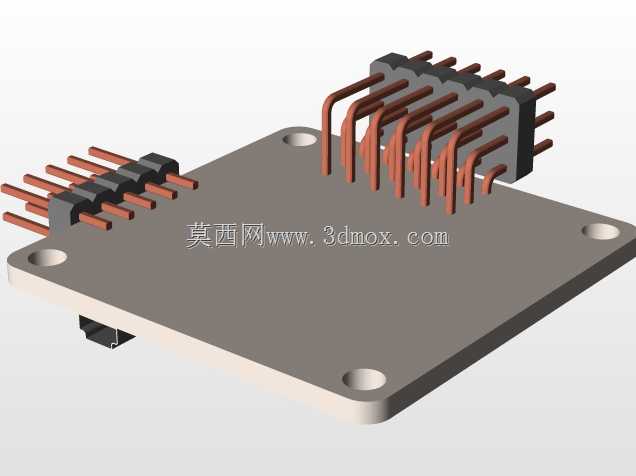

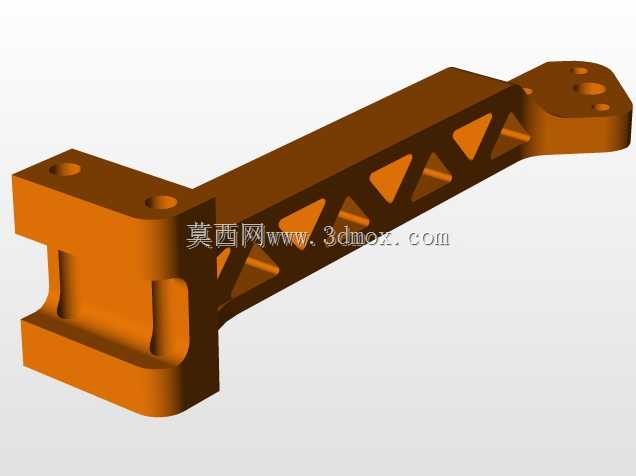

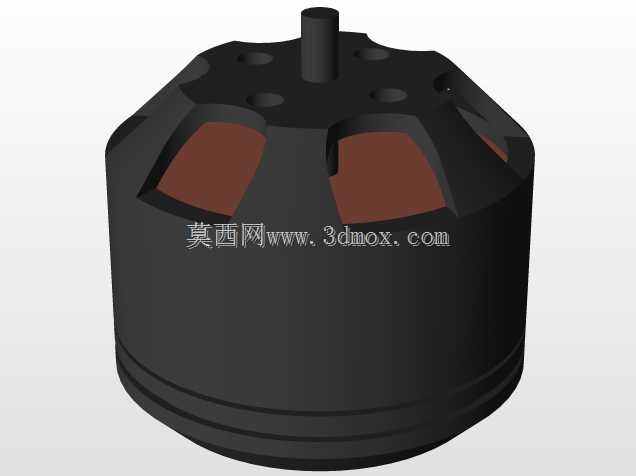

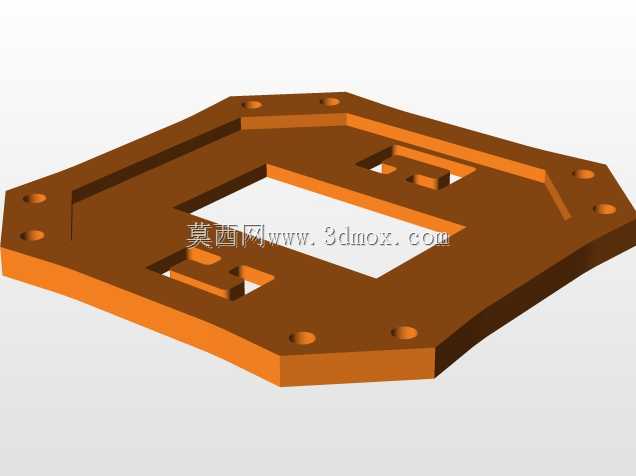

这款四旋翼飞行器主要面向低空近景航拍、小型场地巡检、青少年科创实践等应用场景，可搭载轻量化的拍摄模块、环境传感模块完成对应作业任务，相比固定翼飞行器具备垂直起降、空中悬停、低速灵活飞行的优势，不需要专用起降跑道，在城市楼宇间、林间空地等狭小空间内也能顺利完成飞行作业。在实际用途层面，该机型既可以作为入门级飞行爱好者的练习载具，也能通过更换搭载模块完成小范围的航拍摄影、农田作物长势巡查、室内空间环境探测等轻量化作业任务，整机自重控制在较低区间，飞行过程中即便发生轻微碰撞也不会造成严重的设备损坏或人身伤害，适配非专业场景下的使用需求。在功能特性上，该机型采用X型四旋翼布局，四个旋翼分别布置在机臂末端，对角旋翼旋转方向一致，相邻旋翼旋转方向相反，通过调节四个旋翼的转速差即可完成升降、前后平移、左右偏航、空中悬停等全套飞行动作，机臂上设计有镂空减重结构，在保证结构强度的前提下尽可能降低整机自重，提升飞行续航表现；机身中部预留了标准化的电池安装舱与飞控设备安装位，可适配常规规格的锂聚合物电池与通用飞控板，设备拆装维护十分便捷；旋翼下方设计有电机安装座，可直接适配常用规格的外转子无刷电机，动力输出稳定，维护替换成本较低。在设计思路上，整机优先考虑结构易加工性与装配便捷性，主体结构采用板材拼接的设计方案，不需要复杂的曲面加工工艺，普通的板材切割设备即可完成全部结构件的加工生产，装配过程不需要复杂的专用工装，普通爱好者参照装配指引即可完成整机组装；机臂与机身主体采用快拆式连接结构，运输过程中可将机臂拆下缩小收纳体积，外出携带更加方便；整机的重心严格控制在机身几何中心位置，飞行过程中姿态稳定性更好，降低飞控系统的调校难度。在外形尺寸与安装边界上，该机型旋翼展开后整体对角线尺寸控制在300毫米区间，属于小型四旋翼飞行器范畴，机臂末端的电机安装孔位按照通用22系列无刷电机的安装尺寸设计，可直接适配市面上绝大多数同规格的动力电机；中部电池舱的内部净空尺寸可容纳常规3S规格的小型锂聚合物电池，飞控安装位预留了标准的螺丝孔位，可适配通用的迷你型飞控板；整机底部预留了10毫米高度的设备安装空间，可搭载重量不超过50克的拍摄模块或传感模块，不会影响旋翼的下洗气流，保证飞行过程中的姿态稳定。
