红黑配色涵道式双旋翼飞行器设计方案

这款涵道式双旋翼飞行器，主要面向低空近景作业、室内场馆巡检、消费级航拍娱乐等场景设计，相比传统多旋翼无人机，其双涵道布局能够在狭窄空间内实现更灵活的姿态调整，同时涵道外圈的防护结构可以避免旋翼剐蹭障碍物，适配室内管线巡检、仓储盘点、活动跟拍等对飞行安全性要求较高的使用场景，也可作为青少年航空科普教学的实操载体，降低新手操作时的碰撞损坏风险。

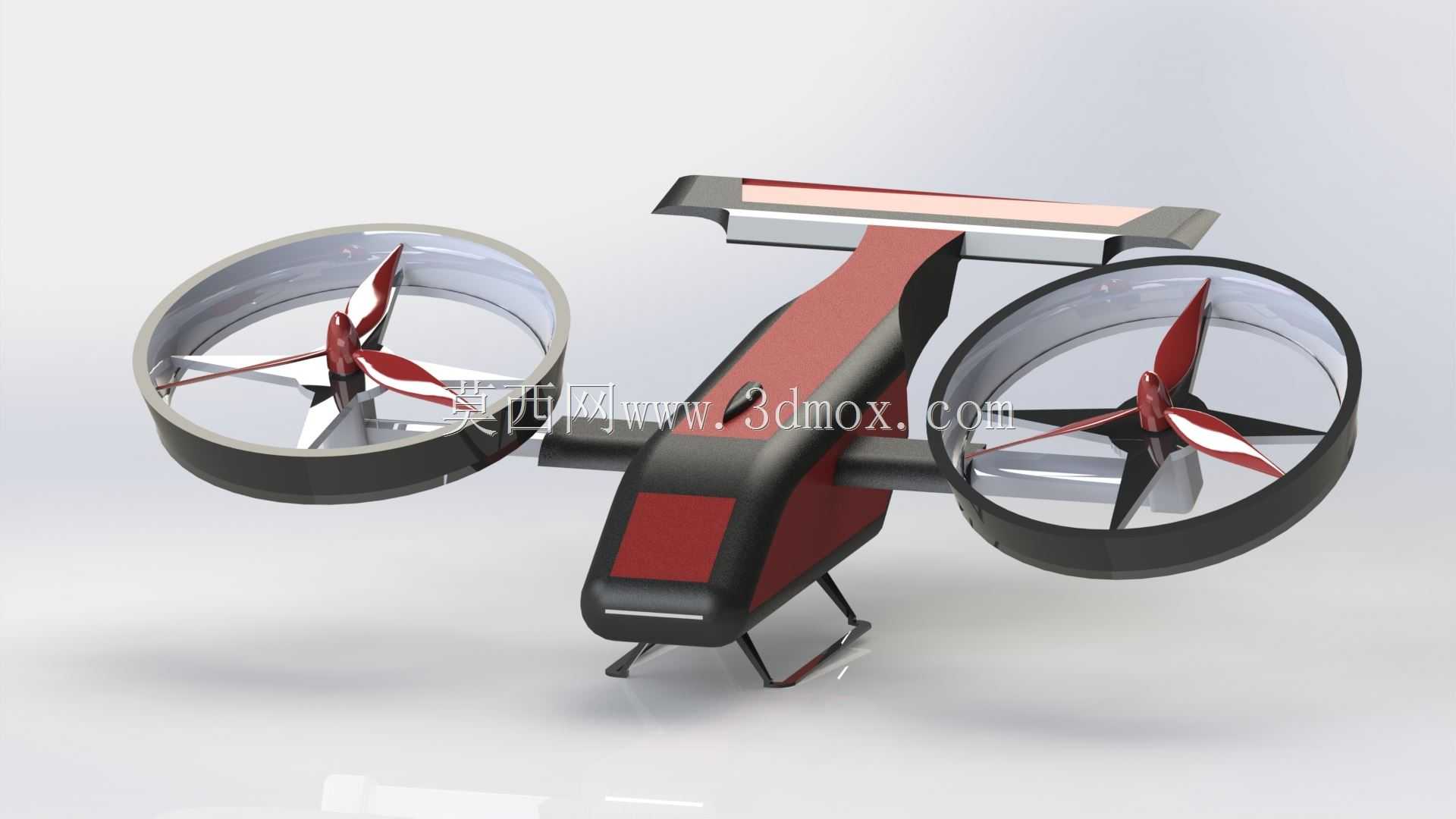

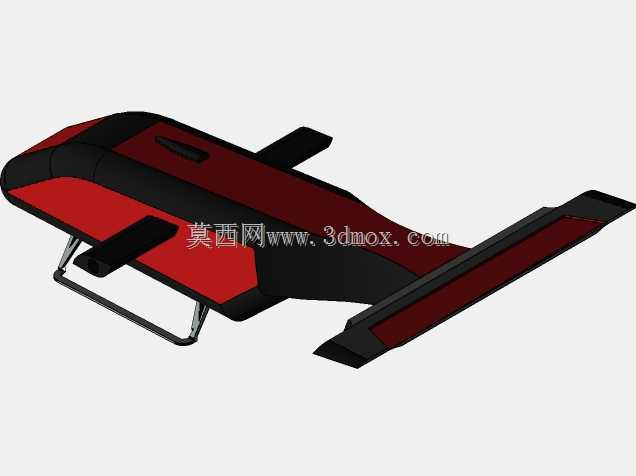

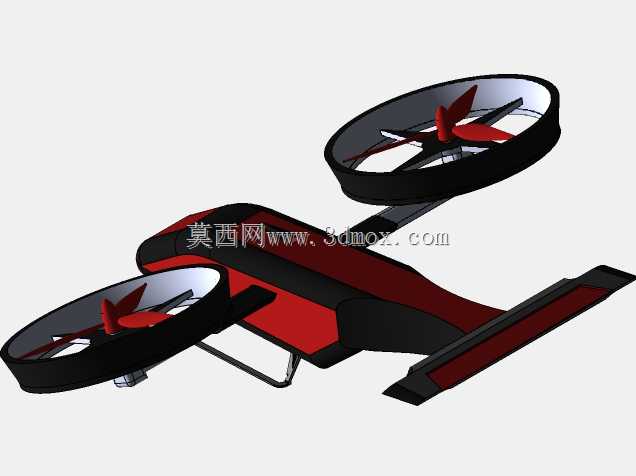

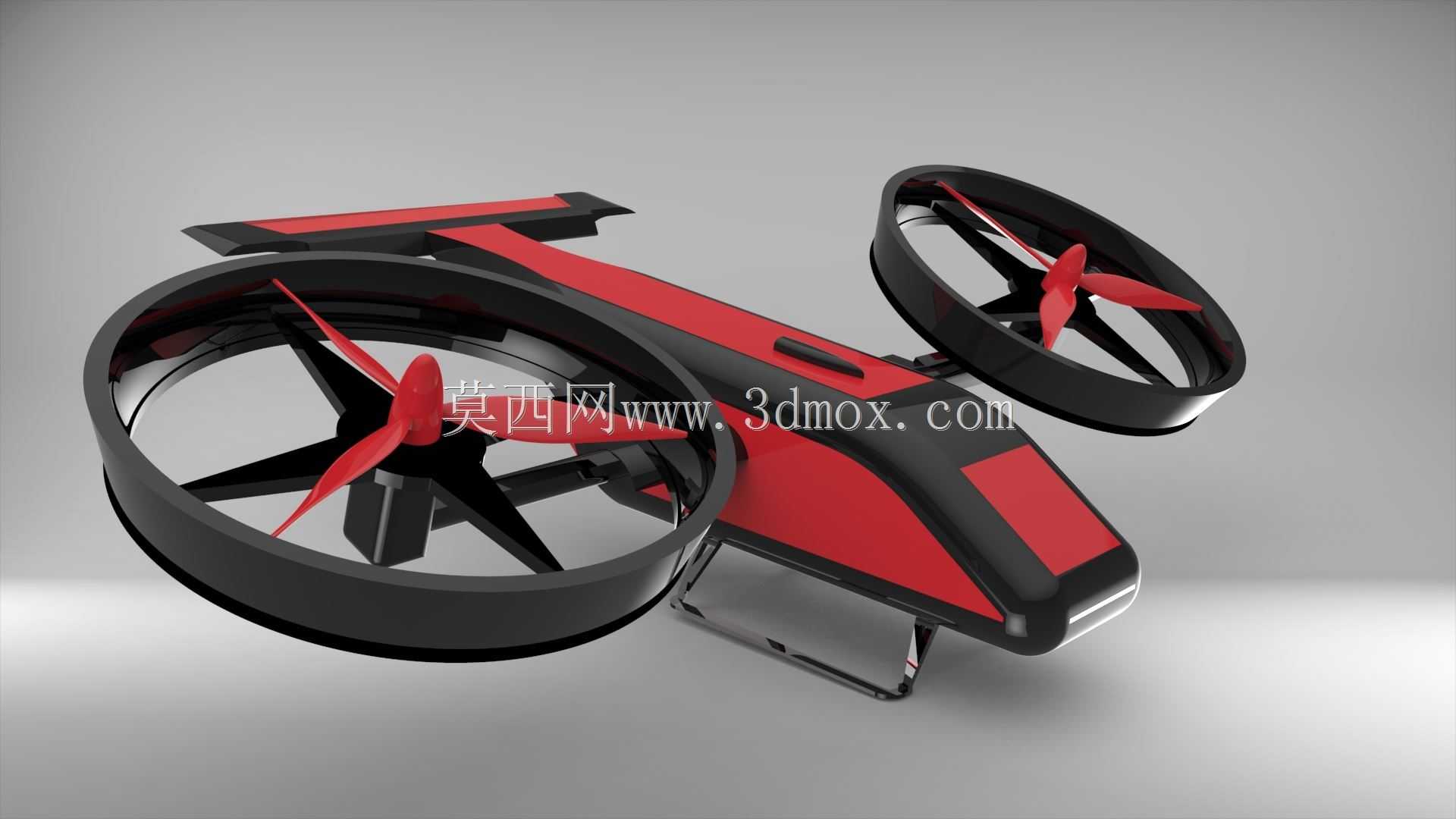

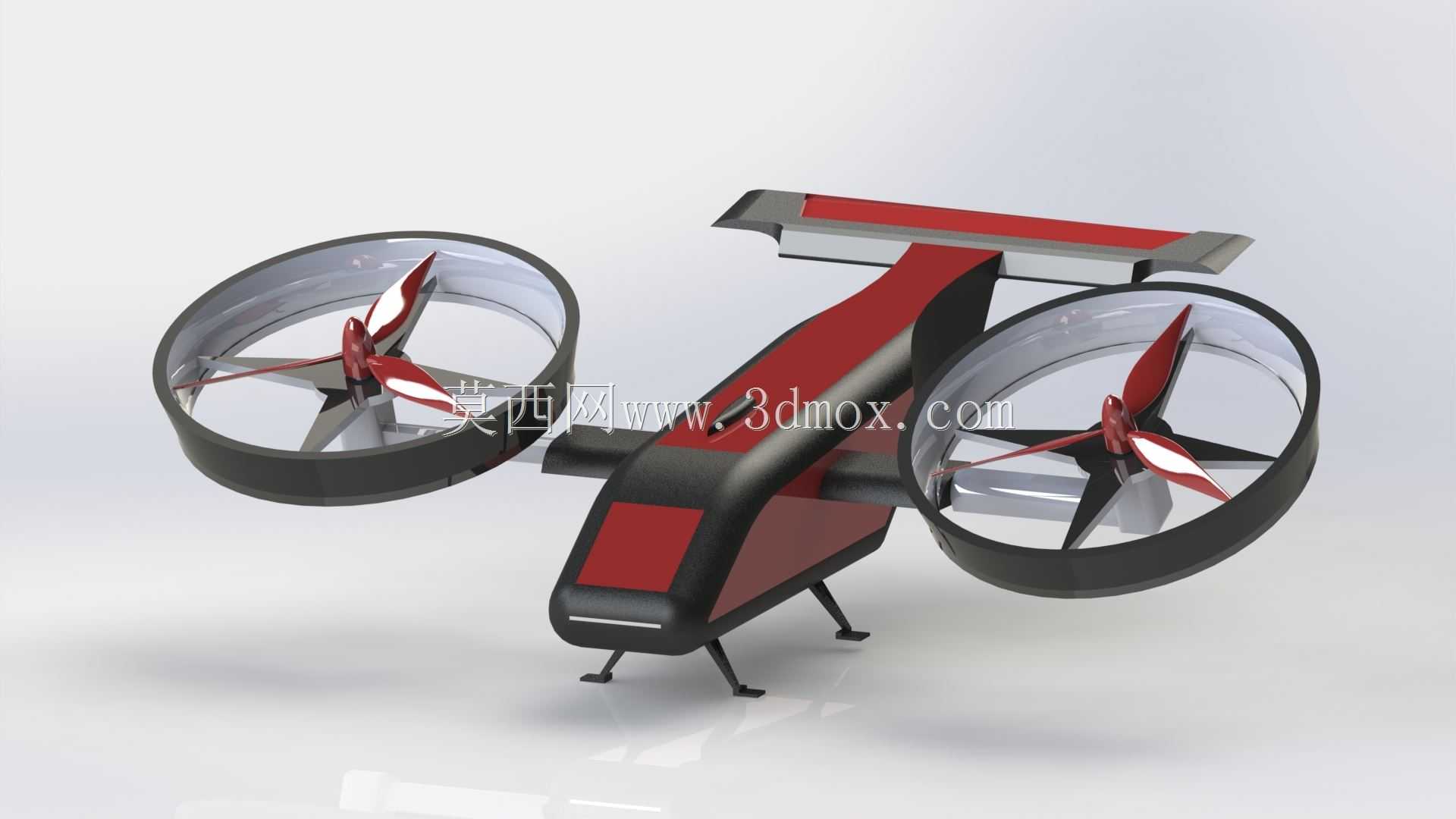

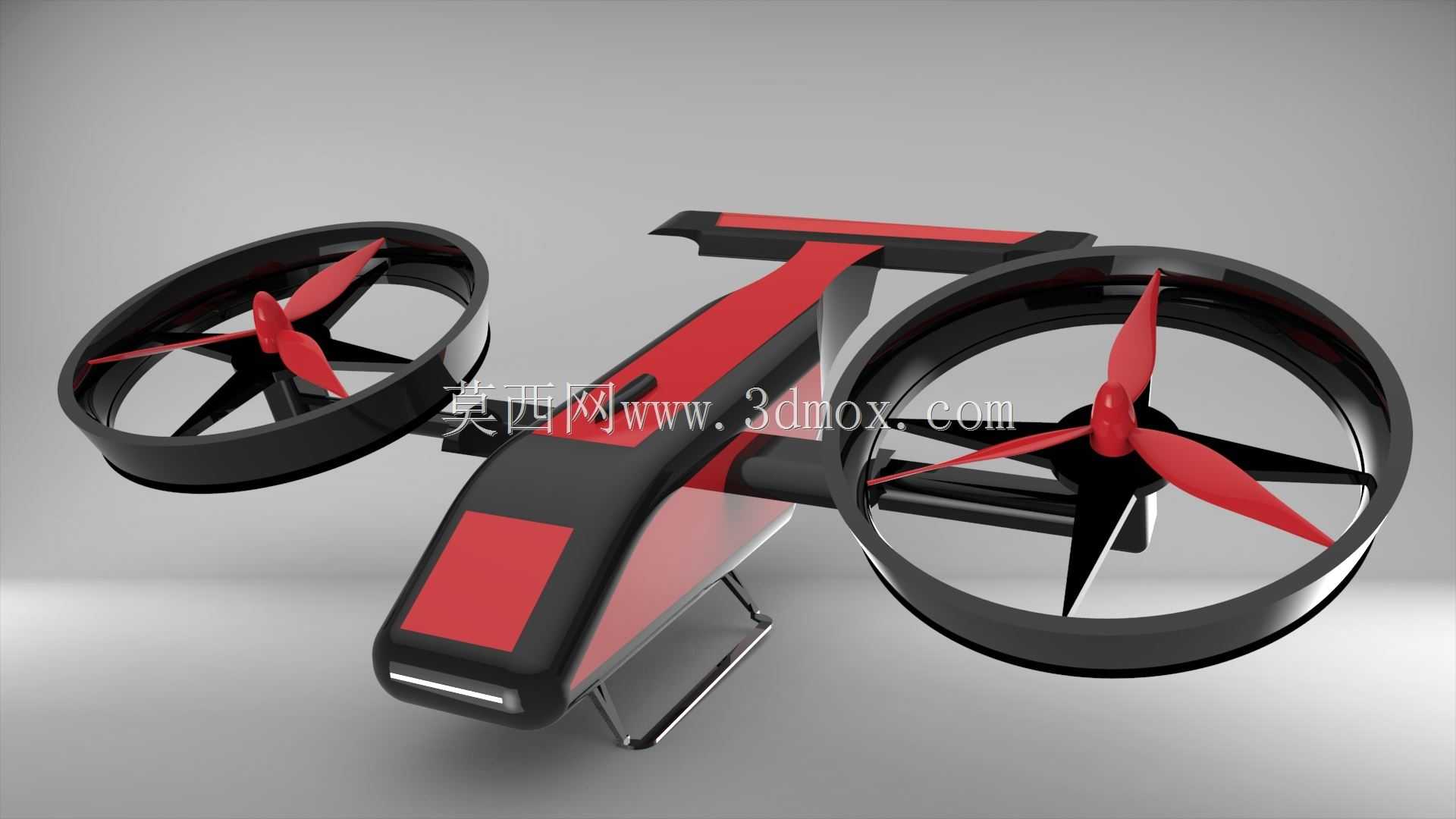

从功能特性来看，该飞行器采用左右对称的双涵道旋翼布局，每个涵道内部集成三叶螺旋桨，通过两个旋翼的转速差与倾转角度配合，即可完成垂直起降、悬停、前后平移、转向等全套飞行动作，省去了传统多旋翼机型复杂的多电机协调控制逻辑，飞控调校门槛更低。机身主体采用流线型一体化设计，尾部设置垂直稳定翼面，能够在飞行过程中抵消旋翼旋转带来的反扭力，提升前飞状态下的航向稳定性，机身中部预留的平整安装位可搭载轻量化摄像头、微型气体传感器等任务载荷，满足不同场景的作业需求。起落架采用轻量化弯折支架结构，布置于机身下方靠前位置，既能够在降落时提供稳定支撑，避免机身底部搭载的载荷直接触碰地面，也不会遮挡涵道进气气流，保障动力输出效率。

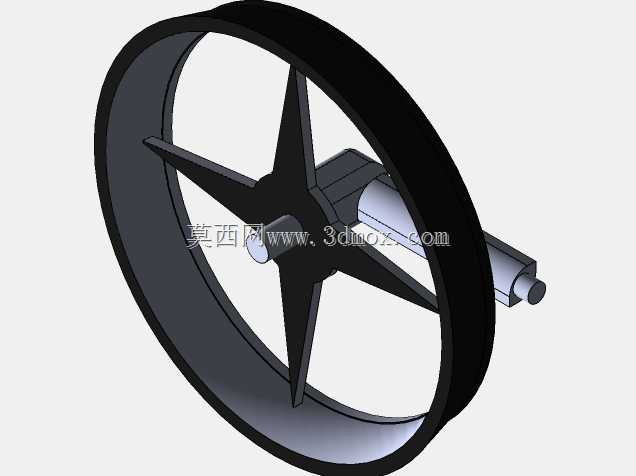

设计过程中优先考量了飞行安全性与气动效率的平衡，将旋翼完全包裹在环形涵道结构内部，涵道内壁做顺滑弧面过渡，既可以约束旋翼滑流提升升力效率，相比外露旋翼结构能够降低30%左右的气动噪音，也能完全避免操作人员或周边障碍物接触高速旋转的桨叶。整机外形尺寸控制在紧凑型区间，涵道外径与机身长度的比例经过多轮气动仿真优化，在保障升力冗余的前提下尽可能压缩横向尺寸，能够轻松穿过直径略大于机身宽度的管道、门窗缝隙等狭窄空间，适配狭小区域的作业需求。机身外壳采用上下分模的结构设计，安装时只需沿合模线扣合即可完成主体装配，内部预留的电池仓、飞控板安装位都设置了定位卡槽，无需额外设计复杂的固定结构，能够有效降低生产装配的工时成本，涵道与机身采用一体化衔接设计，不存在突出的结构棱角，既能够减少飞行过程中的空气阻力，也能降低碰撞时的结构应力集中，提升整机的抗摔性能。
