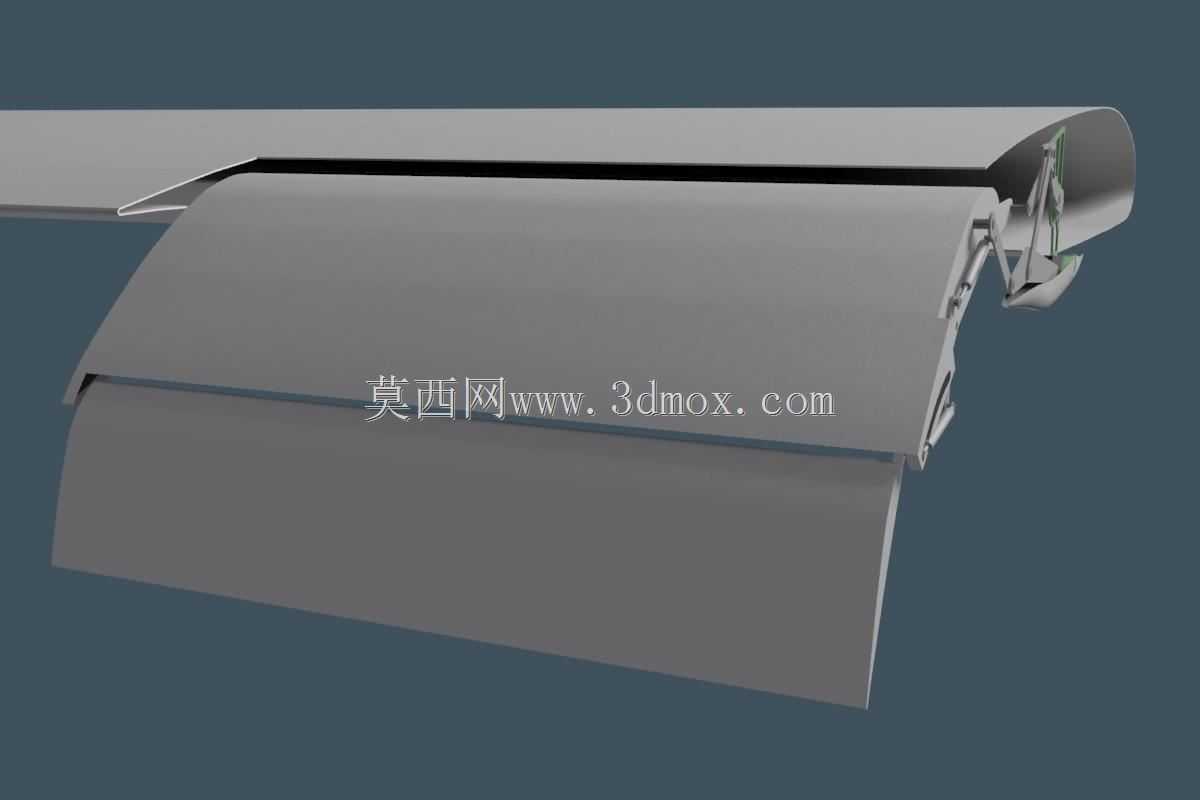

佛勒氏襟翼联动机构结构设计

佛勒氏襟翼是固定翼航空器机翼后缘核心的增升装置，这套联动机构模型完整还原了襟翼从收合到完全展开的全行程运动逻辑，可直接用于航空原理教学演示、小型无人机襟翼结构设计参考、通航飞机增升系统方案验证等场景。在实际航空应用中，襟翼的核心作用是在飞行器起飞阶段通过向后伸出同时向下偏转，在不显著增加机翼结构阻力的前提下大幅提升机翼面积与弯度，提升低速状态下的机翼升力系数，缩短起飞滑跑距离；在降落阶段则进一步增大偏转角度，在提升升力的同时同步增加飞行阻力，帮助飞行器在较低进近速度下维持稳定姿态，降低着陆滑跑距离，是亚音速固定翼飞行器不可或缺的气动操纵部件。

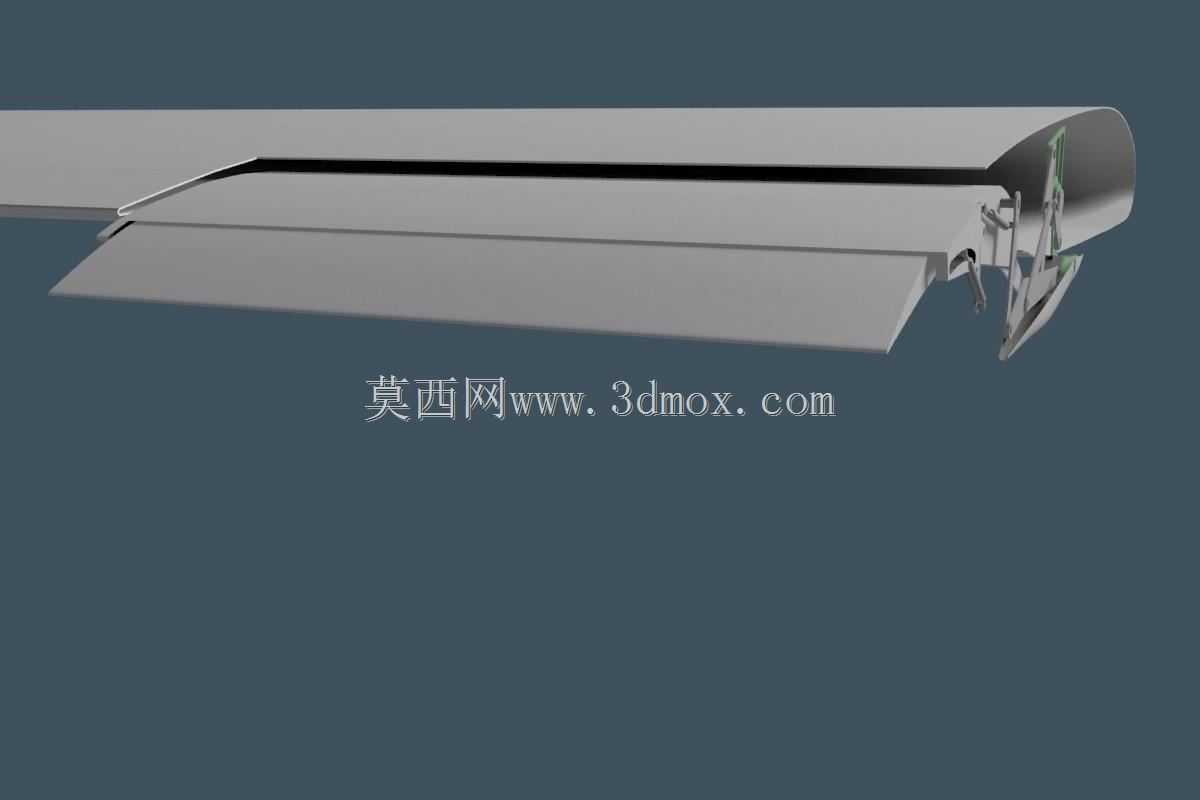

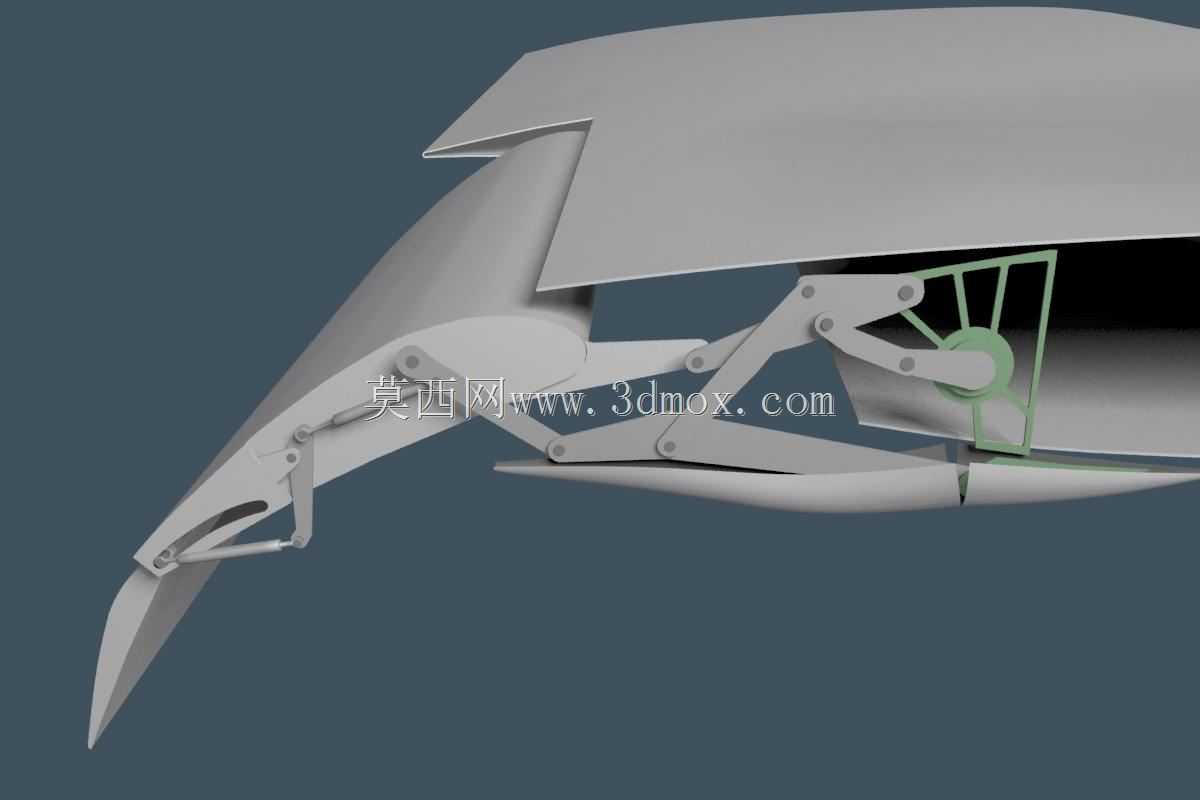

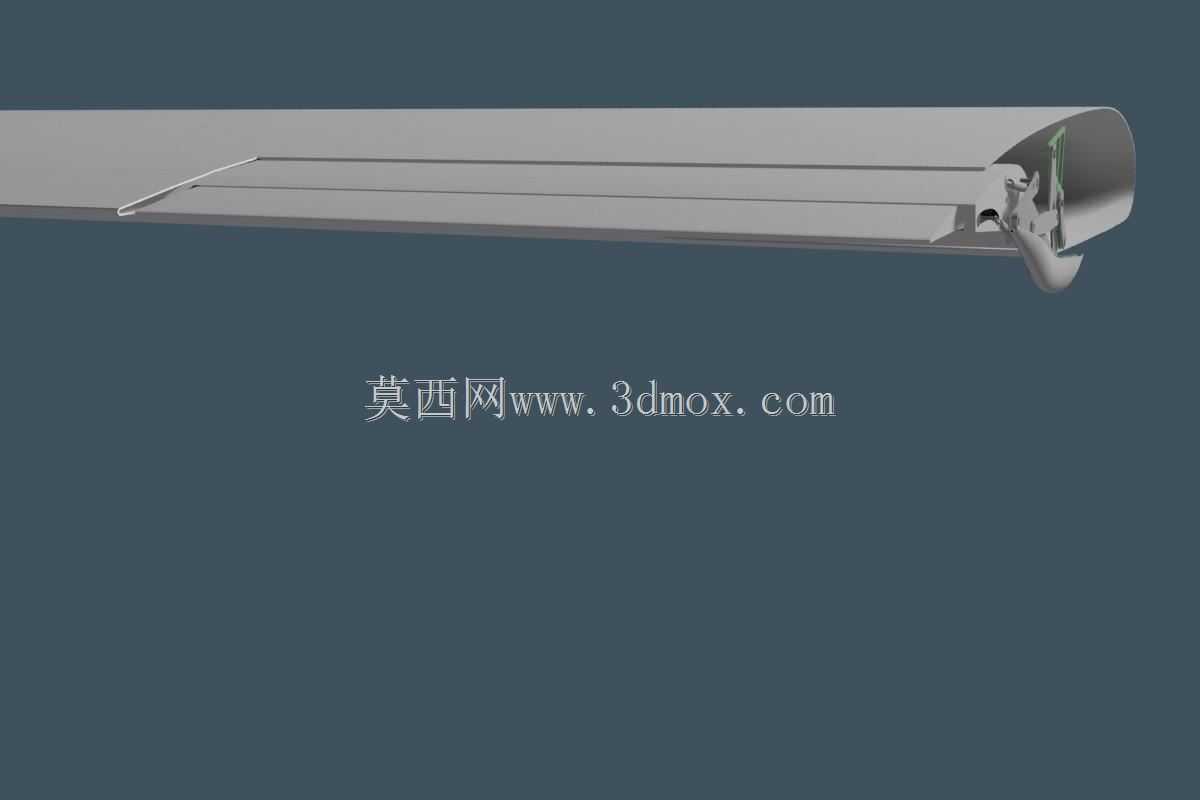

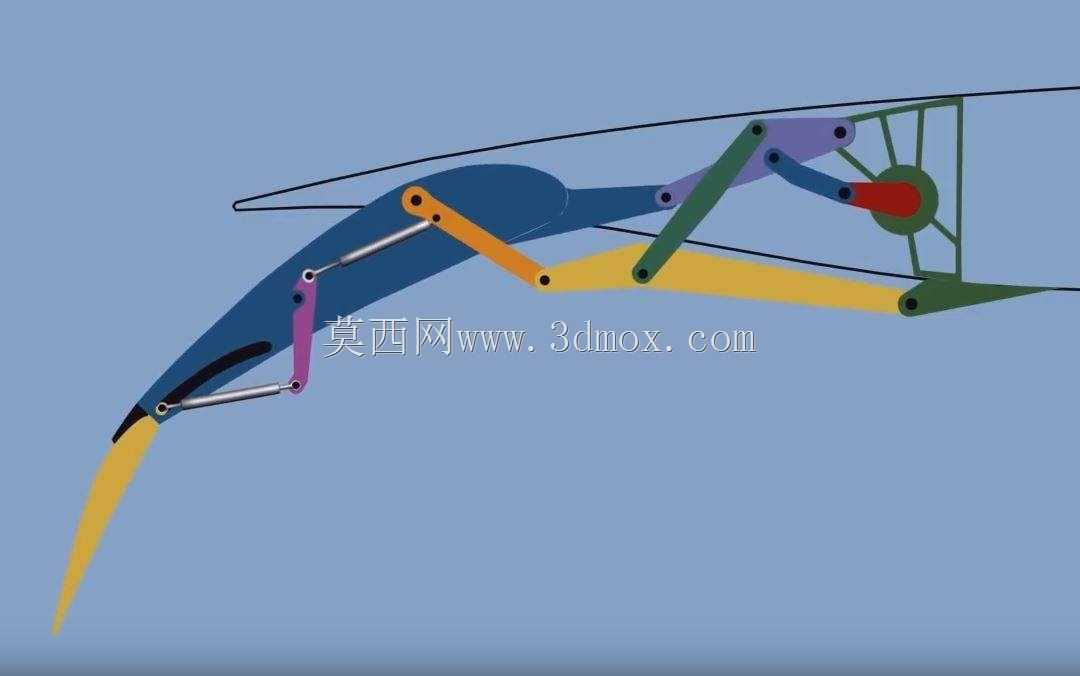

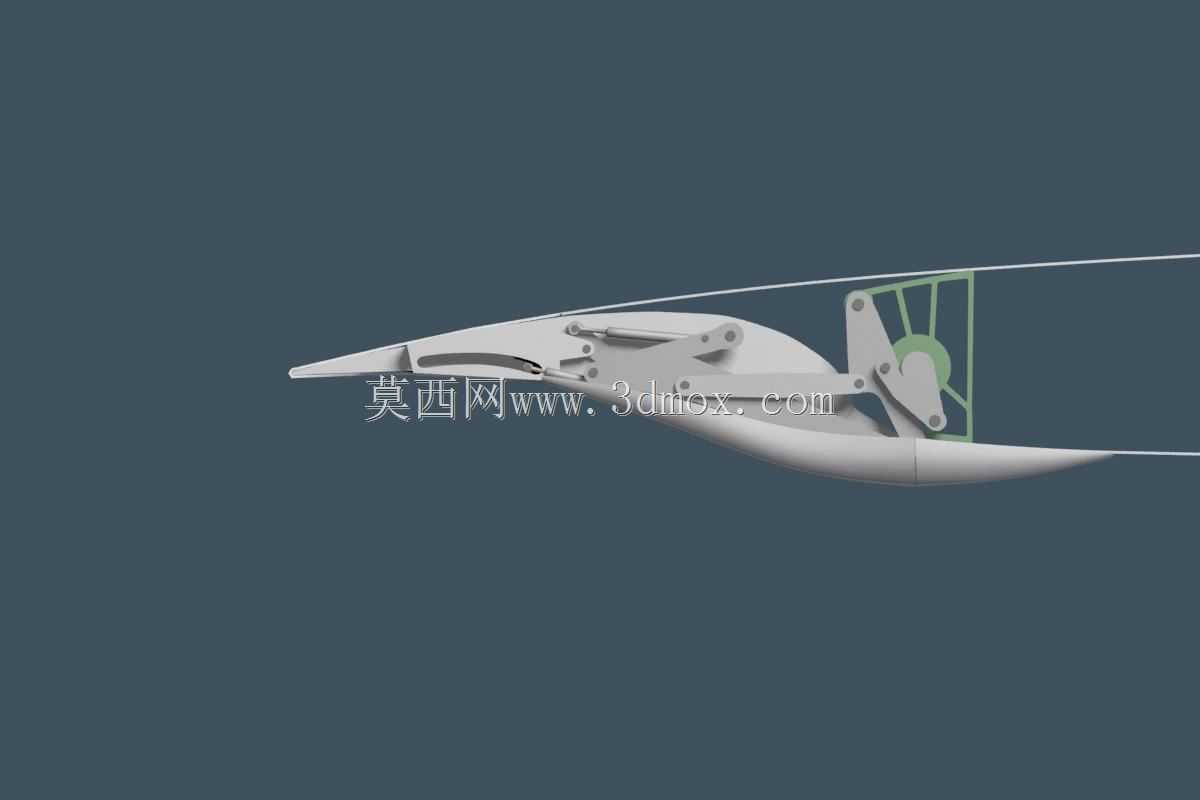

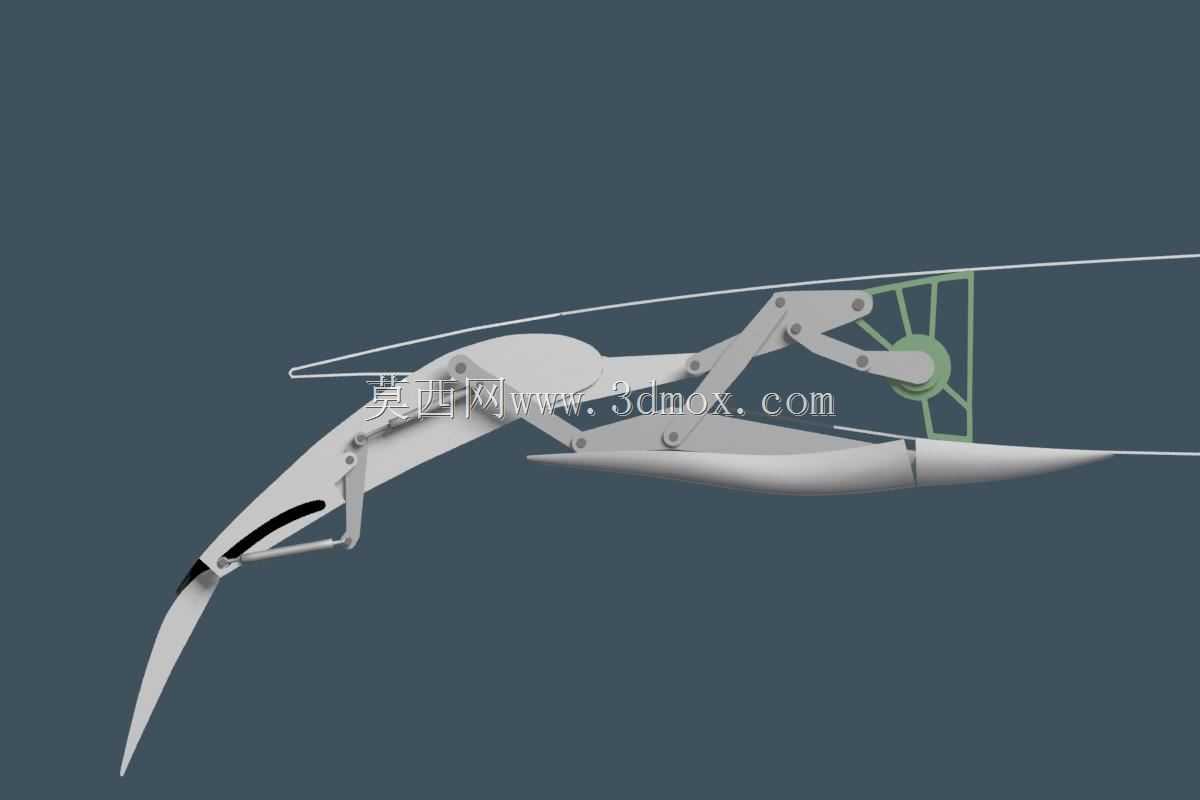

这套结构采用多组铰接连杆与摇臂组合的传动方案，设计过程中优先保证了襟翼运动轨迹的准确性：收合状态下襟翼完全贴合机翼后缘型面，与机翼主体形成顺滑的气动外形，不会额外增加巡航阶段的飞行阻力；展开过程中，襟翼首先沿机翼弦向向后滑动伸出，逐步增加机翼有效受力面积，待滑动行程到位后再绕铰接轴向下偏转至设定角度，整个运动过程无卡滞、无运动干涉，各连杆铰接点的受力经过优化分配，避免单一部件承受过大交变载荷，提升机构长期往复运动的可靠性。

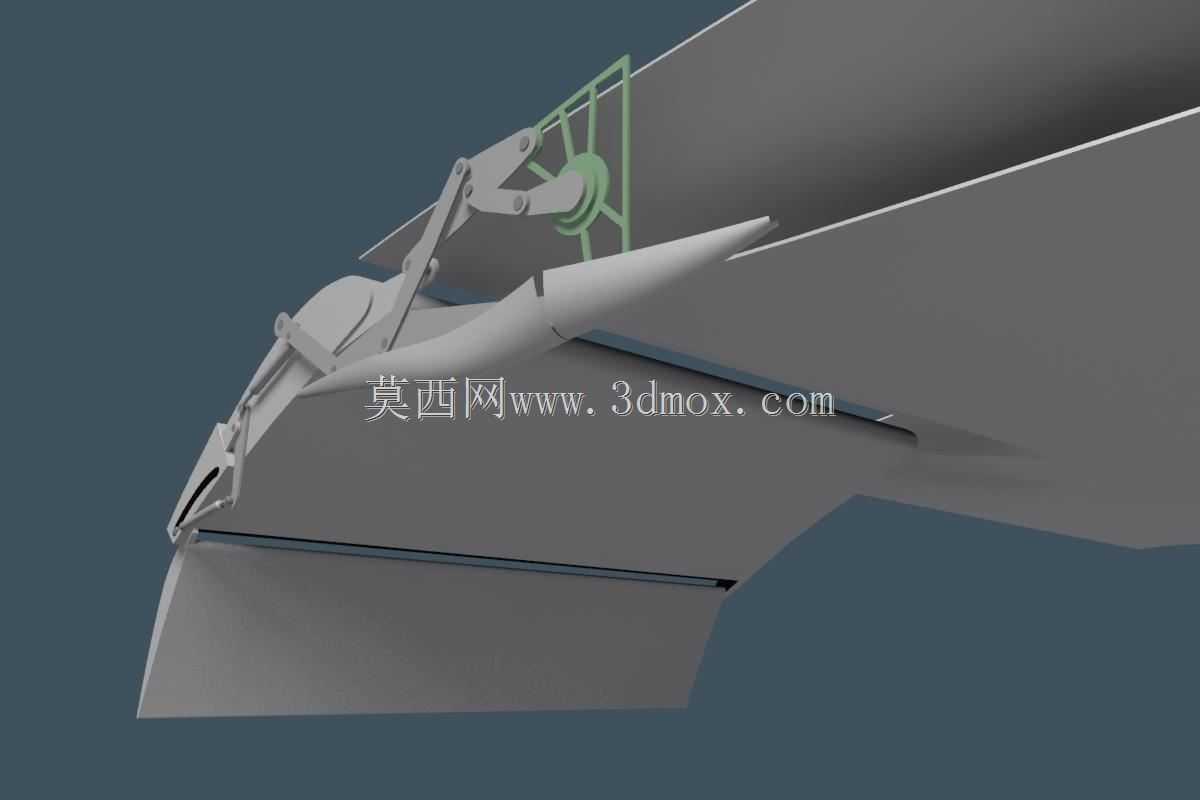

从安装边界来看，整套传动机构完全收纳于机翼后缘的襟翼舱内部，所有连杆、摇臂的运动包络均经过干涉校验，不会与机翼内部的翼肋、燃油管路、操纵走线等结构发生空间冲突；驱动端预留了与作动器连接的标准铰接接口，可适配电动伺服作动器、液压作动筒等不同类型的驱动源，安装接口位置可根据不同机型的机翼内部空间布局做适应性调整，襟翼主体的型面可根据对应机型的机翼气动外形做匹配修型，无需改动核心传动连杆的尺寸比例即可适配不同展长的襟翼分段。

结构设计上，各铰接点均采用低摩擦的铰接副设计，运动过程中传动间隙控制在极小范围内，避免襟翼在高速气流作用下产生不必要的振动与操纵迟滞，整套机构的传动比经过反复调校，作动器较小的输出行程即可驱动襟翼完成全角度范围的偏转，有效降低对驱动源输出力矩的要求，同时在最大偏转角度位置设置了硬限位结构，避免襟翼偏转超过设计阈值引人气动外形异常。
