桌面涡轮增压六叶台扇结构造型

　　这套造型围绕小型桌面送风设备展开，核心由六叶轴流风叶、球形轮毂、后置导流罩、立式支撑柱和矩形安装底座组成，适合用于工位局部降温、设备柜内循环、展示台通风以及狭小空间气流组织等场景。与普通轻薄塑料台扇相比，该方案在后机身采用了类似涡轮壳体的饱满包覆结构，气流从前方扇叶区域吸入后，可沿后部曲面形成较稳定的轴向通道，减少尾流紊乱；支撑部分没有采用细长弯折支臂，而是使用较粗的立柱连接底座与机头，使整机在高速转动或桌面振动时具备更好的抗倾覆能力。

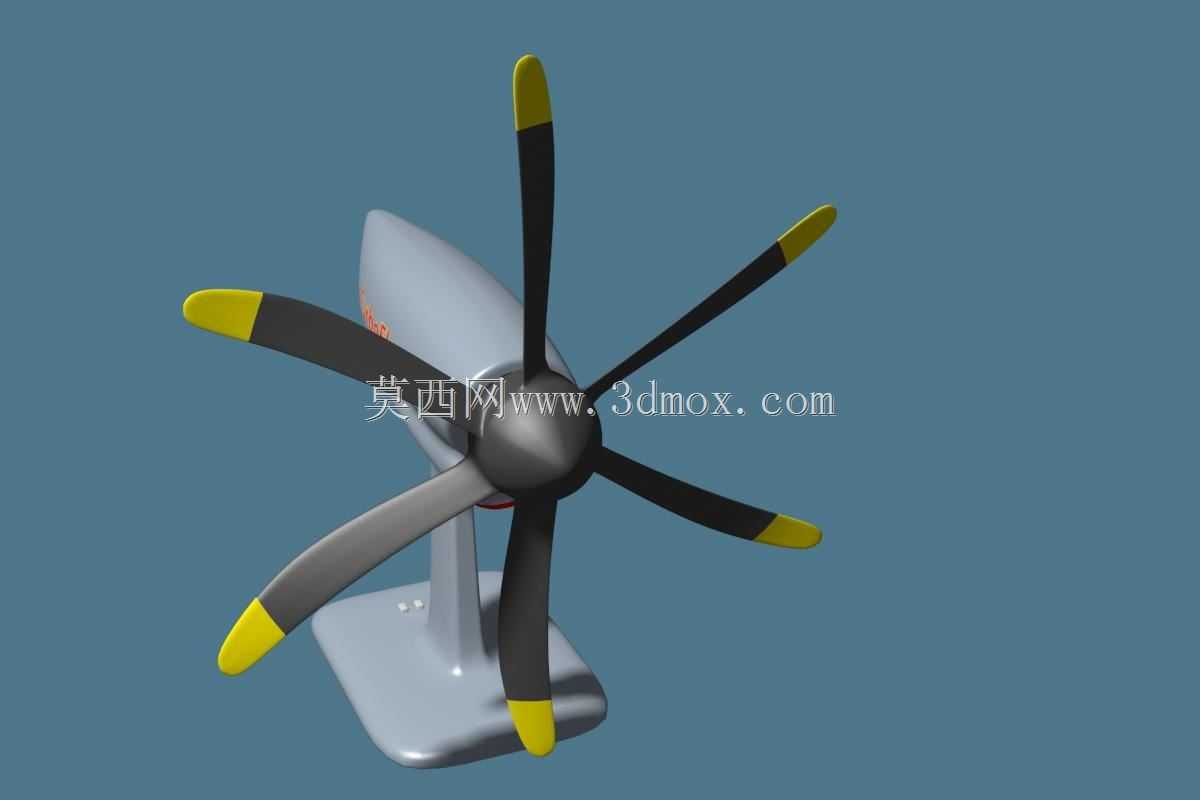

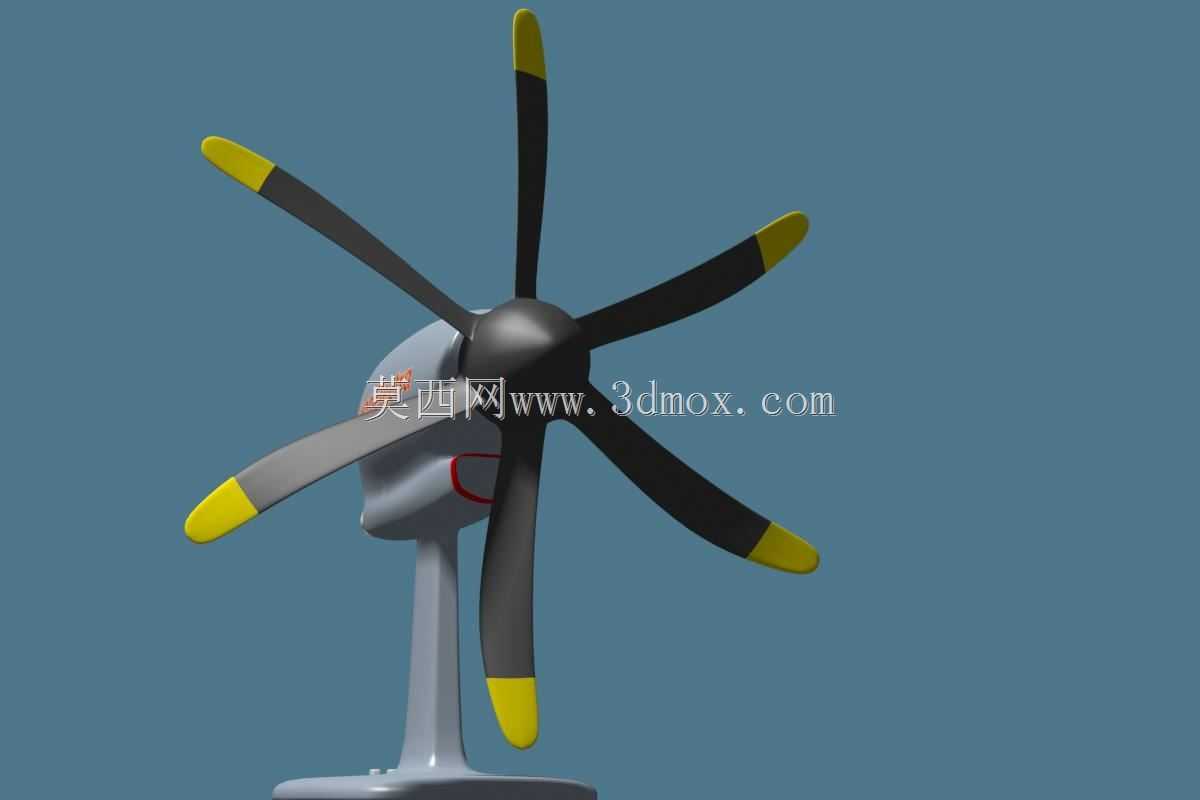

　　从结构设计思路看，扇叶是模型中最需要关注的部分。六片叶片沿轮毂周向均布，叶根靠近球形轮毂，叶尖向外展开，叶片截面带有明显扭转角。实际建模时不能只把叶片做成简单薄片，应先确定旋转轴线、叶根圆和叶尖圆，再按不同半径处的安装角建立截面曲线；靠近轮毂的位置弦长较窄、扭角偏大，用于补偿低线速度区域的做功能力，叶尖区域则逐渐放宽并降低扭角，使外缘气流速度更均匀。叶片前缘和后缘均应保留圆滑过渡，避免在渲染或后续结构细化时出现锐边。六叶布局相较三叶、四叶方案，在相同转速下单次旋转推动气流的频次更高，适合追求低转速、平稳送风的桌面设备。

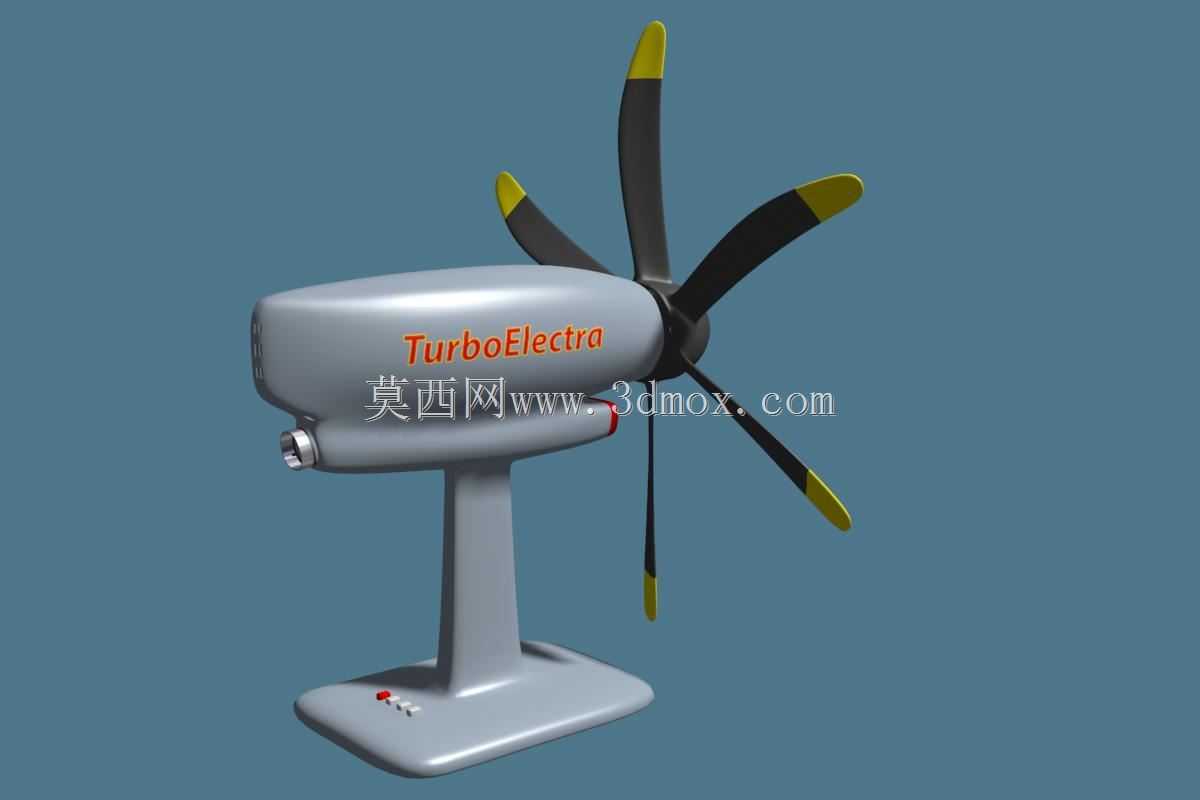

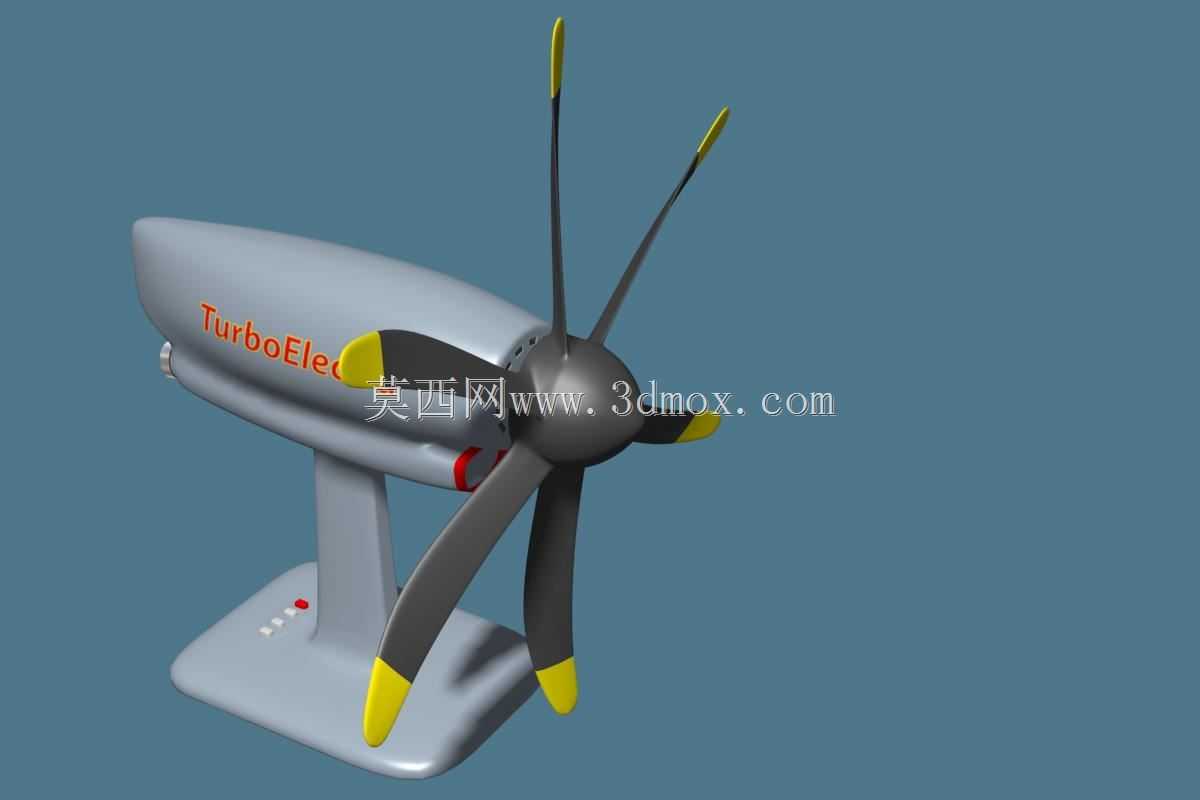

　　机头后部的导流罩采用流线型封闭壳体，外形从轮毂后方逐渐扩大并向尾部收束，类似小型涡轮增压器压气机壳的视觉特征。工程上，这一部分不仅承担外罩功能，也可以作为电机容纳腔使用：内部预留电机轴线、轴承位、接线空间和后盖板安装面后，外壳能够保护旋转部件，同时引导气流沿轴向离开。壳体与扇叶之间需要保留安全间隙，扇叶旋转包络不得与罩体发生干涉；若用于真实产品，还应在进风侧增加防护网或在叶片外缘设置风圈，防止手指或异物进入旋转区域。

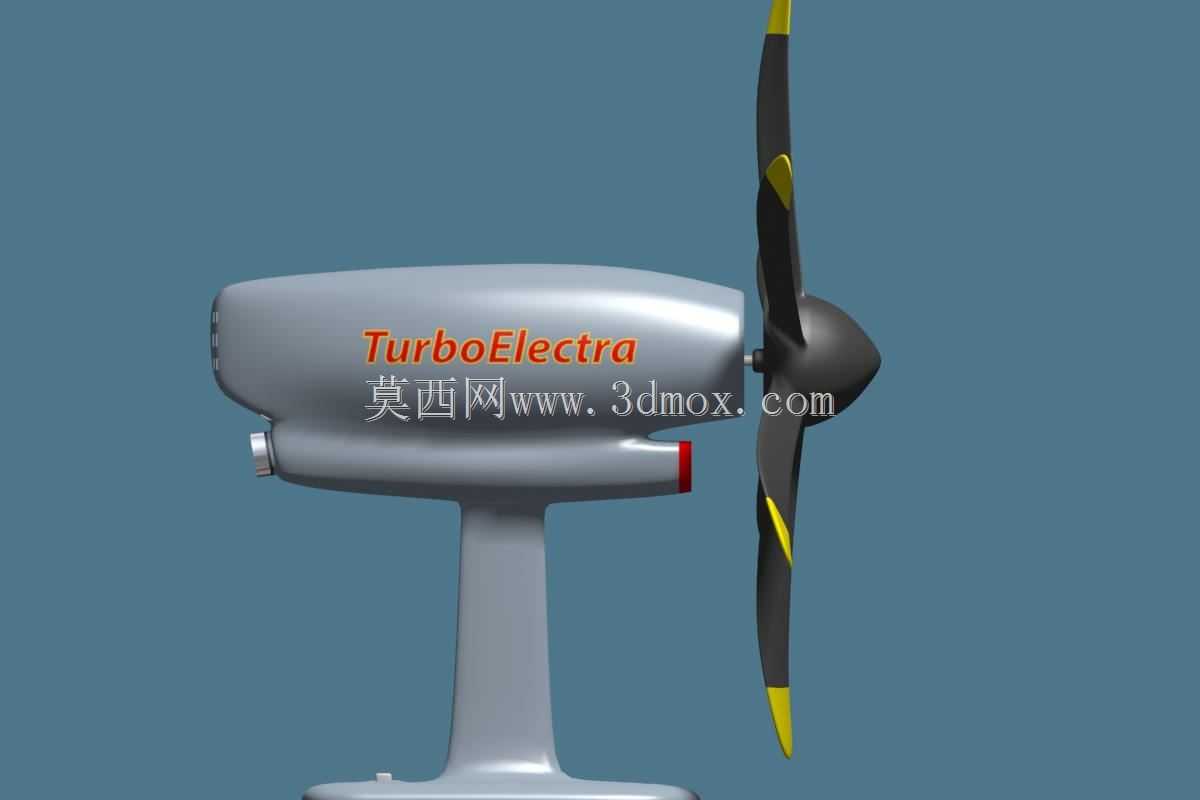

　　支撑立柱位于机头下方偏后位置，上端与后壳体平滑相接，下端过渡到底座。立柱截面不宜做成完全等直径圆杆，模型中在根部和顶部均有扩口过渡，这种处理有利于传递机头重量和风扇运行时的微小弯矩。底座为近似矩形平板，四角圆润，面积明显大于立柱截面，能够提供稳定支撑面。布置安装边界时，需要同时校核桌面接触面积、整机重心高度和扇叶反作用力：重心应落在底座轮廓内部，最好位于底座中心偏后区域，以抵消机头前伸带来的倾覆趋势；底座底面可增加防滑垫槽位，既减少滑动，也能降低振动传递。

　　尺寸协调上，扇叶直径决定机头正面宽度，后罩长度约与扇叶半径形成比例，立柱高度则要保证扇叶最低点离开底座和桌面有足够距离，避免气流被底座遮挡。若按常见桌面设备推演，扇叶旋转包络应位于底座上方，叶片下沿与底座之间保留通风间隙；机头后方需要留出排风距离，不宜紧贴墙面或显示器；左右两侧也应保留检修和拆装空间。底座的长宽边界要覆盖立柱投影并向外延展，厚度则根据材料刚度确定，过薄会在风扇启停时产生共振，过厚又会增加重量和材料消耗。

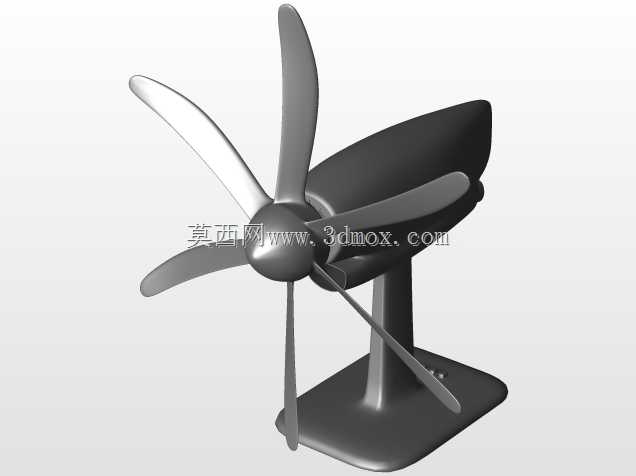

　　建模流程上，可先建立旋转轴线和底座基准面，完成底座、立柱、后罩的主体曲面，再以轴线为中心阵列叶片。叶片建议使用单片曲面实体化后圆周阵列，阵列前检查叶根与轮毂的结合面，保证六片叶片与球形轮毂融合为连续实体。后罩与立柱交接处应做圆角或拔模过渡，既符合注塑或机加工件的成型逻辑，也能减少应力集中。对于后续工程深化，还可在机头内部补充电机、轴承、锁紧螺钉、俯仰调节关节和走线槽；若只作为外观方案，则应重点保证扇叶扭转、壳体曲面和支架比例的一致性，使模型在旋转展示、装配校核和产品概念沟通中都能直接使用。
